自行车14速Rohloff花鼓传动结构设计

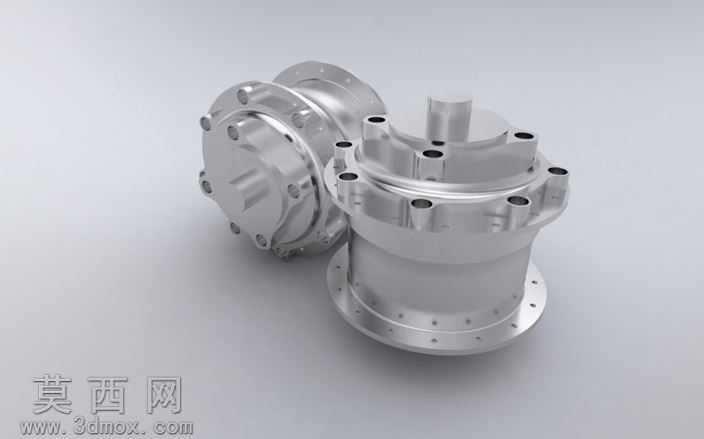

本作品为自行车用Rohloff Speedhub 14速内变速花鼓的三维结构设计，建模过程依托三维参数化设计软件完成，整体遵循实物测绘结合产品公开结构参数的设计思路，完整还原了该款内变速花鼓的外部壳体轮廓、法兰安装结构、轴端连接位以及内部变速传动的核心布局。建模阶段首先完成基准轴与基准面的搭建，以花鼓中心轴线为全局装配基准，先构建两端用于固定轮组辐条的连接法兰，法兰上的辐条孔位严格按照实物的等分角度排布，孔位直径与倒角参数均匹配常规自行车辐条的安装尺寸，保证后续虚拟装配时轮组连接的匹配性。外部壳体采用多段回转体加特征切削的方式建模，还原了壳体表面的加强筋凸起、密封槽位、安装定位台阶等细节，壳体材质设定为高强度铝合金，渲染阶段赋予哑光金属质感，表面做细微的颗粒纹理处理，还原硬质氧化后的表面触感，同时区分出壳体不同区域的加工面与非加工面的质感差异，安装配合面做高光金属处理，非配合面保留均匀的哑光质感。内部传动部分完整搭建了14速变速对应的行星齿轮组结构，各级齿轮的齿形参数按照内变速花鼓的传动比要求设定，齿轮啮合位置预留合理的装配间隙，换挡机构的拨叉、定位卡槽等结构均做了还原，保证结构逻辑与实物一致。轴芯部分采用高强度合金钢材质设定，表面做抛光金属质感处理，轴端的螺纹连接位、密封轴承安装位的尺寸公差按照行业通用标准设定，两端的密封结构还原了橡胶密封圈的形态，赋予橡胶材质的哑光黑质感，清晰区分金属部件与密封部件的视觉差异。渲染阶段采用柔和的工业产品布光方案，主光源从斜上方45度投射，突出壳体表面的结构起伏与加强筋的立体感，辅助光源补光消除结构暗部的死黑区域，背景采用浅灰色纯色背景，避免多余元素干扰结构展示，整体渲染效果清晰呈现花鼓的整体形态与各部分结构特征，可用于自行车传动结构教学、产品改装参考、配件设计验证等场景，完整的结构建模能够直观展示内变速花鼓的传动逻辑与装配关系，为相关自行车配件的设计优化提供直观的三维参考依据。
