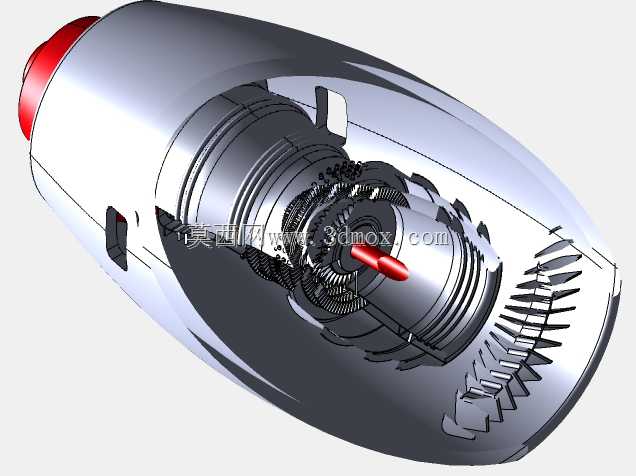

剖视结构航空喷气式涡轮发动机

这款剖视展示的喷气式涡轮动力装置，核心应用场景覆盖民用干线客机、军用战术战机、小型通航飞行器以及大尺寸工业级航改燃气轮机的动力核心单元，是航空动力领域最核心的能量转换部件，承担着将燃料化学能转化为推进动能的核心作用，直接决定飞行器的推力上限、燃油效率与运行可靠性。从实际用途来看，该装置通过多级压气机完成进气压缩、燃烧室燃油掺混燃烧、涡轮级膨胀做功的完整热力循环，前端进气锥负责梳理来流方向，降低高速进气时的紊流损失，压气机段的多级叶片逐级提升空气压力，为燃烧室提供充足的高压空气，保证燃油充分燃烧释放能量，燃烧室输出的高温高压燃气一方面驱动涡轮段带动压气机持续运转，另一方面通过尾喷管高速喷出形成反作用推力，为飞行器提供持续的飞行动力。从功能特性来看，该模型采用半剖视的结构呈现方式，完整还原了从进气道、压气机、燃烧室、涡轮到尾喷管的全流道结构，清晰展示了内部叶片排布、冷却通道、支撑结构的装配关系，压气机叶片采用翼型截面设计，兼顾气动效率与结构强度，燃烧室区域的多孔冷却结构可在高温燃气环境下保证结构件的工作温度处于材料耐受范围内，涡轮段的叶片采用带冠设计，降低叶尖漏气损失的同时提升叶片振动抗性。从设计思路来看，该结构完全遵循航空涡轮发动机的实际气动设计逻辑，各级叶片的叶型扭转角度、流道收敛扩张比例、转子支撑位置均按照真实航发的结构比例还原，在建模过程中重点还原了内部复杂的冷却流路、叶片榫头连接结构、转子与静子的间隔排布关系，既保证了外观结构的辨识度，也完整呈现了内部的动力传递路径与气流走向。从外形尺寸与安装边界来看，该模型按照小推力涡喷发动机的比例还原，整体为同轴回转结构，最大外径位于涡轮段与燃烧室衔接位置，前端进气锥为平滑收敛的曲面结构，后端尾喷管为收敛型流道，安装时通过机匣上的支撑吊耳与飞行器机身或机翼的安装架连接，转子部分采用双支点支撑结构，保证高速运转时的同轴度，整体径向尺寸紧凑，轴向长度与直径比例符合真实涡喷发动机的尺寸比例，可直接用于航空动力原理教学、航发结构展示、相关产品的方案演示场景，帮助从业者与学习者直观理解喷气发动机的内部构造与工作逻辑。
