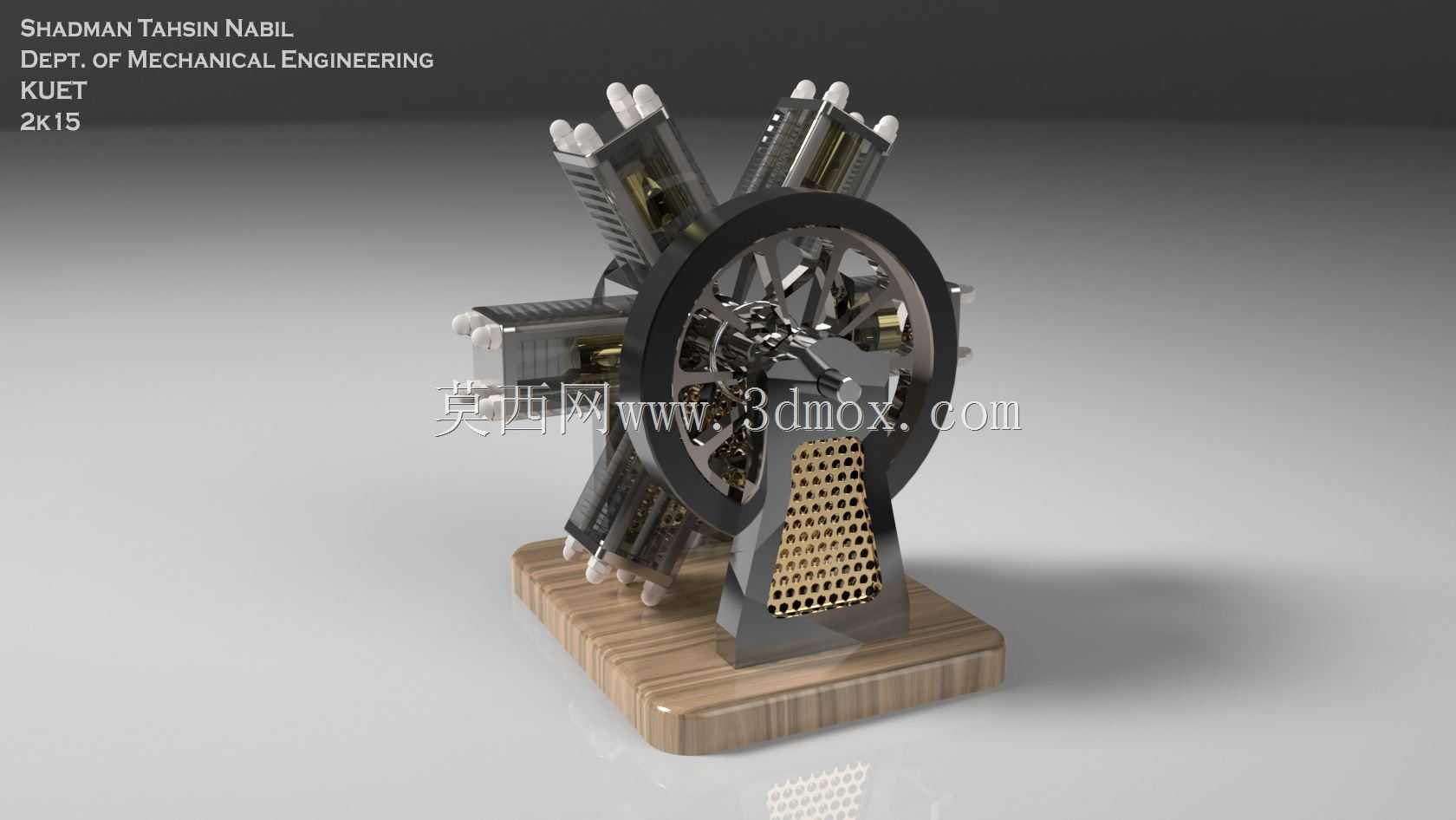

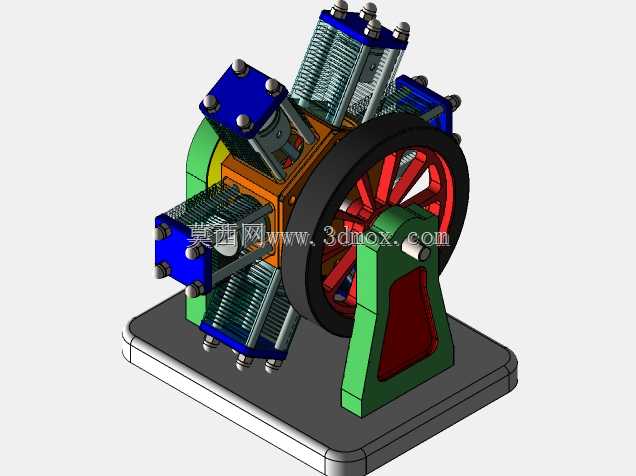

六缸星型排布径向动力装置结构设计

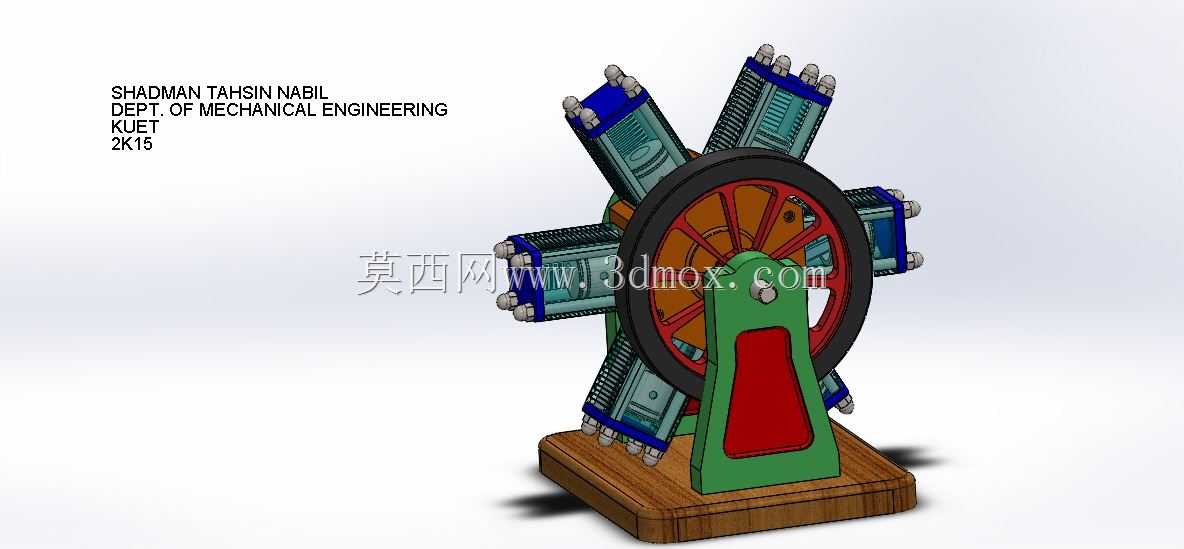

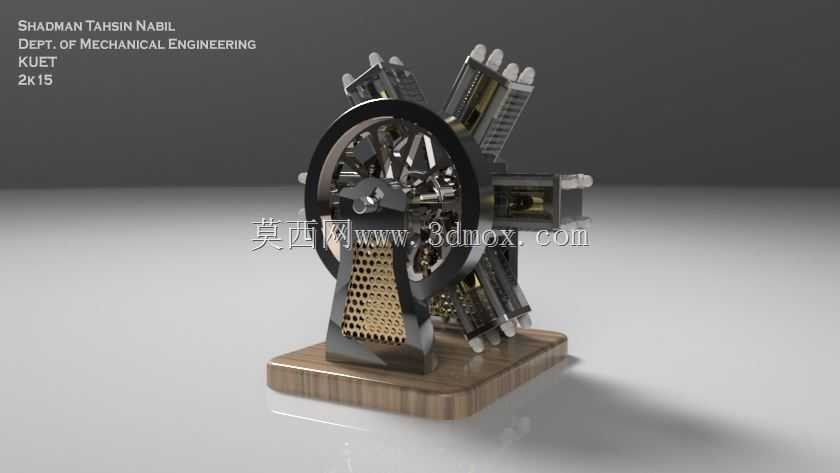

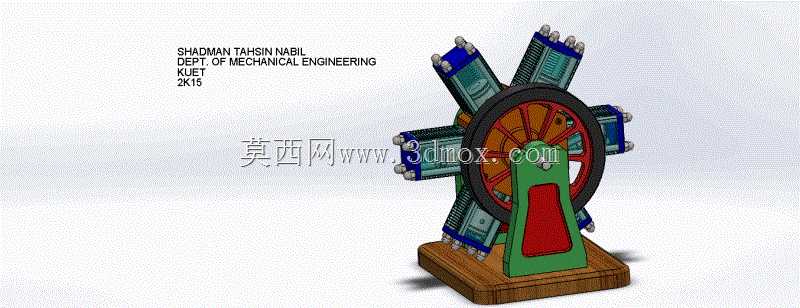

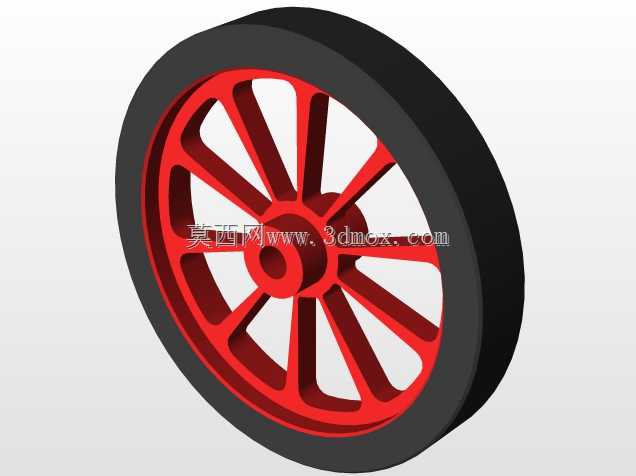

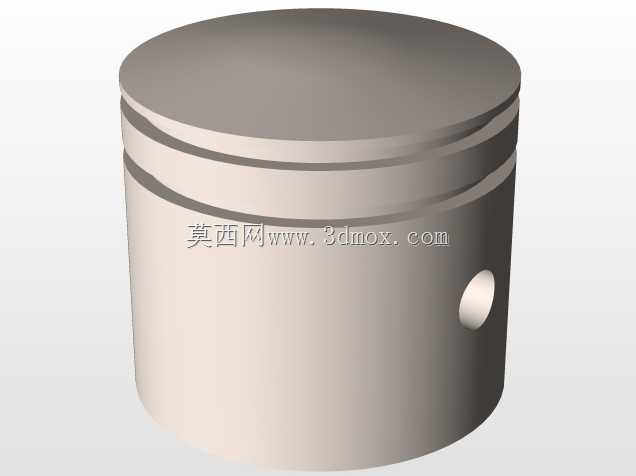

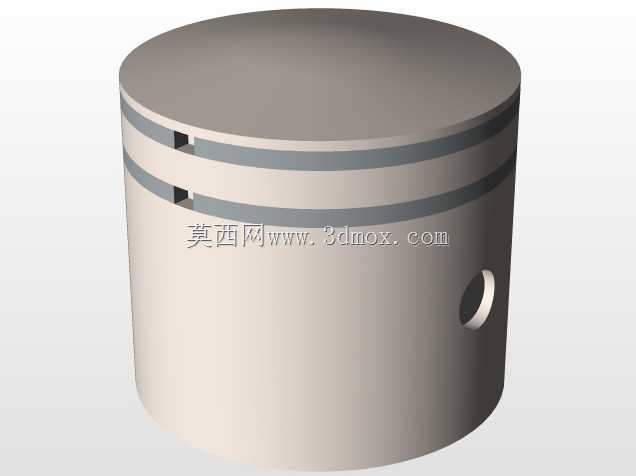

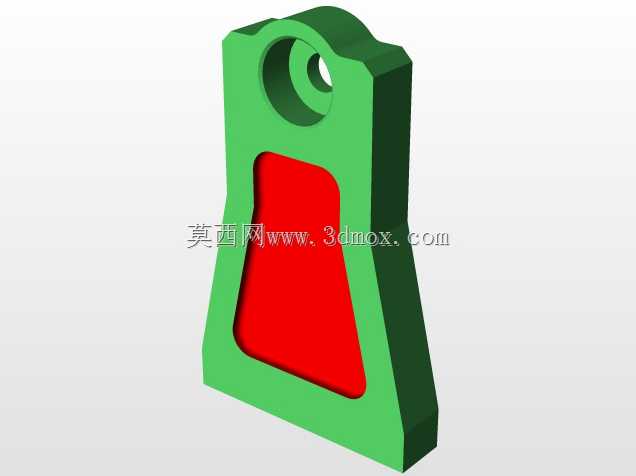

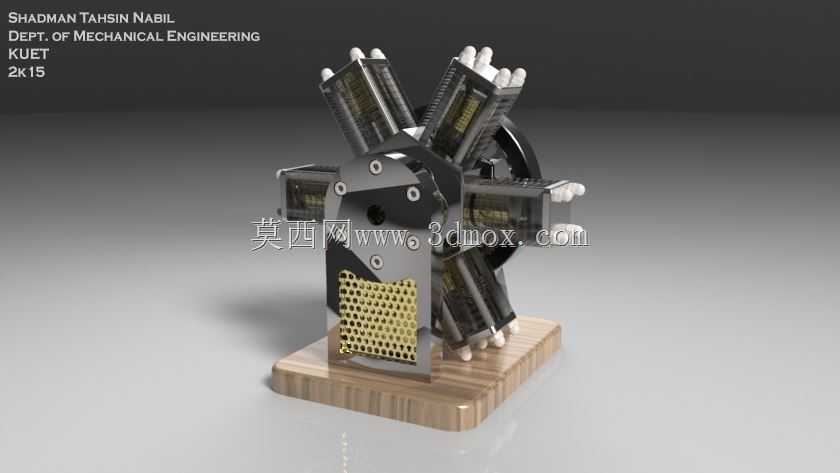

这款六缸径向动力装置，是往复式内燃机领域的经典结构构型，核心应用场景集中在轻型通航飞行器、小型航空试验平台、复古动力教具以及特种小型动力设备领域，相较于直列、V型排布的内燃机，其独特的周向辐射式气缸布局，能够在极小的轴向空间内集成多缸做功单元，大幅缩短整机轴向尺寸，适配对轴向安装长度有严格限制的动力搭载场景。从实际用途来看，该结构装置可作为小型固定翼无人机、轻型载人飞行器的核心动力源，也可拆解作为机械原理教学的具象演示载体，帮助学习者直观理解曲柄连杆机构的配气、做功联动逻辑，在小型特种作业设备中，也可依托其紧凑的径向布局，替代传统长轴向动力单元，优化设备整体空间利用率。从功能特性来看，六组气缸围绕中央曲轴呈等角度周向排布，做功行程可实现更均匀的动力输出脉冲，曲轴每旋转一周即可完成多次做功循环，动力输出平顺性优于同缸数的直列构型，同时周向布置的气缸可依托迎风气流实现自然散热，无需额外布置复杂的水冷管路与散热组件，大幅降低整机结构复杂度与自重，适配对自重敏感的航空类搭载场景。从设计思路来看，整体结构围绕中央曲轴的回转中心做对称式布局，每一组气缸对应独立的连杆活塞组件，连杆端统一铰接在中央曲轴的曲柄销处，将活塞的直线往复运动转化为曲轴的旋转动力输出，底座采用承托式支撑结构，兼顾曲轴组件的定位精度与整体运行稳定性，上部的轮盘式结构既作为曲轴的端部支撑限位件，也可整合飞轮功能，储存做功行程的转动惯量，保障非做功行程的曲轴运转连续性。从安装边界与尺寸逻辑来看，整机径向尺寸由气缸长度决定，轴向尺寸仅需覆盖曲轴长度与底座支撑厚度，安装固定依托底座的平面安装位实现，可通过螺栓紧固在搭载平台的安装基准面上，安装过程中需保证曲轴回转中心与动力输出端的同轴度要求，避免运行过程中出现偏磨振动问题，各气缸的进气、点火组件沿周向均匀布置，预留的管线排布空间可适配常规的油路、电路布设需求，不会额外增加径向安装尺寸负担。
