小型四旋翼飞行器机架结构设计方案

这款四旋翼机架是面向消费级航拍、低空巡检、教学实训场景开发的核心承载结构，作为多旋翼飞行器的硬件基础载体，其设计直接决定整机的飞行稳定性、载荷适配能力与维护便捷性。从实际应用场景来看，该机架可适配入门级航拍作业、校园科创教学实训、小型园区安防巡检、农业小范围样方监测等多种低空作业需求，能够承载轻量化运动相机、微型气体检测模块、高清图传设备等不同功能载荷，满足不同场景下的低空作业需求。

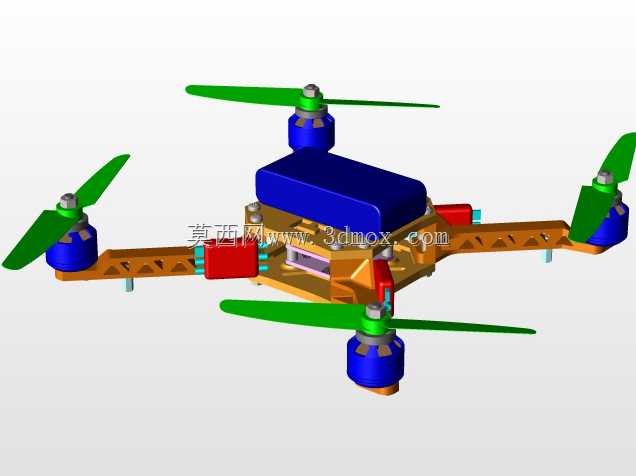

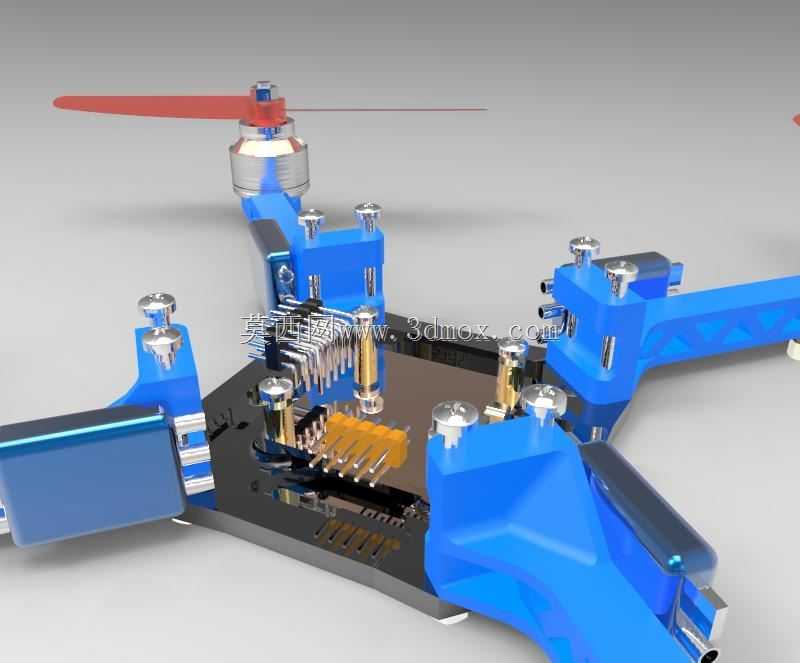

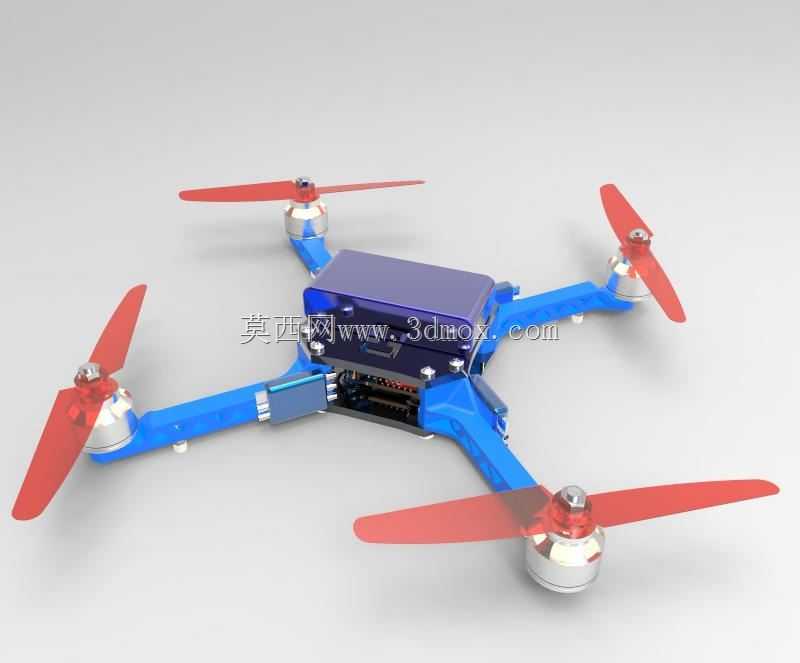

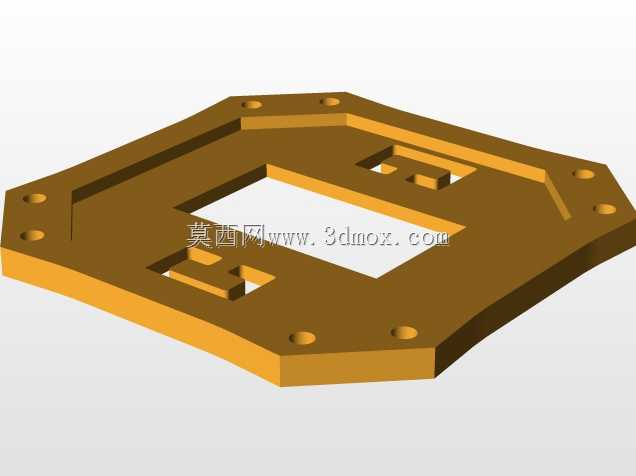

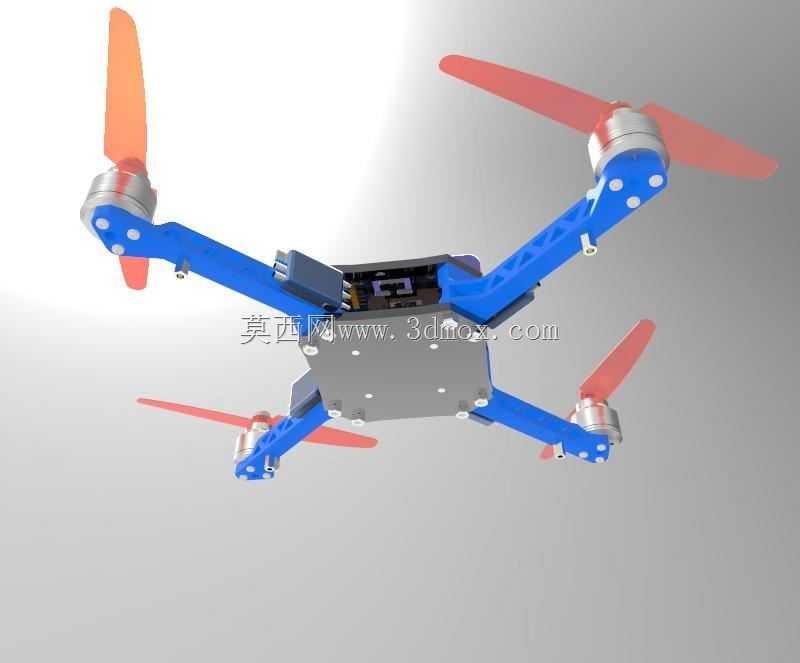

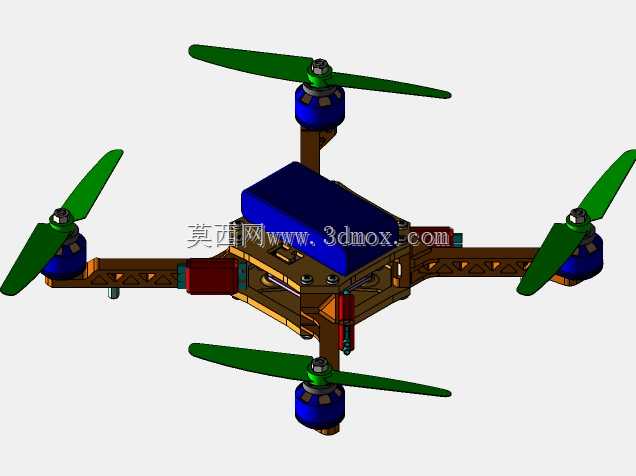

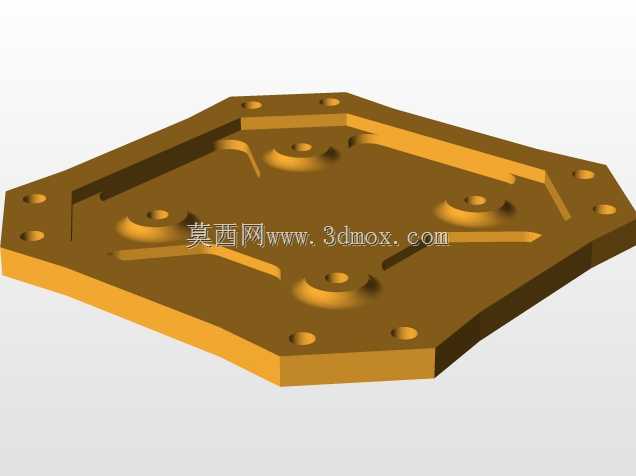

在功能特性设计上，机架采用X型经典布局，四个机臂呈对称放射状分布，这种布局能够让四个旋翼产生的升力均匀作用于机身中心，大幅降低飞行过程中的姿态控制难度，同时预留了充足的桨叶转动安全间隙，避免相邻旋翼产生气流干扰影响飞行稳定性。机臂与中心机身采用快拆式嵌合结构，日常收纳时可快速拆卸机臂减小携带体积，作业时无需额外工具即可完成组装，大幅提升外场作业的准备效率。中心机身采用分层式安装空间设计，上层预留飞控模块、GPS模块的减震安装位，中层可放置电池、电调等供电组件，下层预留载荷挂载接口，不同功能模块的安装区域相互独立，既避免了供电线路与信号线路的电磁干扰，也能让整机重心始终保持在几何中心位置，提升飞行操控的跟手性。

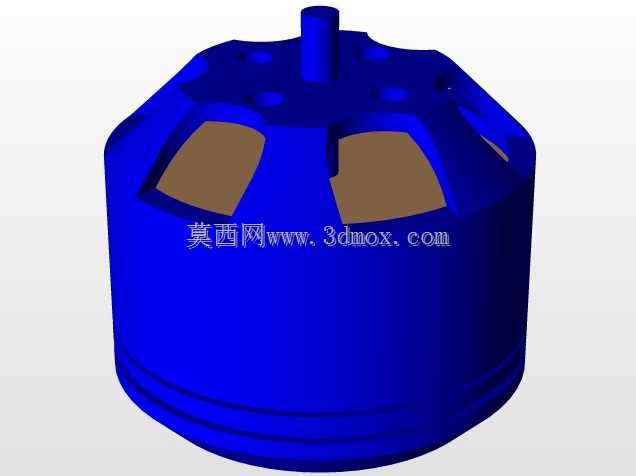

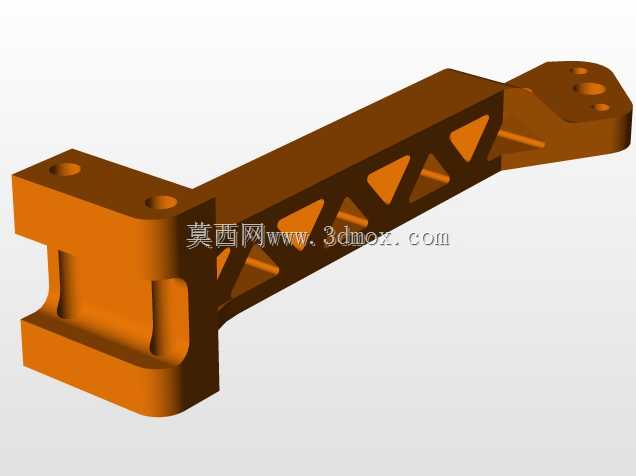

在设计思路层面，这款机架优先兼顾结构强度与自重控制，机臂主体采用高韧性工程材质，在保证抗冲击能力的前提下尽可能降低自身重量，从而提升整机的有效载荷占比与续航表现；电机安装位设计有通用型安装孔位，可适配不同规格的外转子无刷电机，满足不同起飞重量的配置需求。机架的起落支撑结构与机臂末端一体化设计，既能够在降落时缓冲地面冲击，保护中心机身的电子元件，也无需额外加装独立起落架，进一步降低整机自重与风阻。

从安装边界与尺寸适配来看，机架的对角电机安装间距适配主流的5寸螺旋桨配置，整机展开后的尺寸能够满足常规消费级无人机的便携收纳需求，机臂内部预留了走线槽，可将电调与电机之间的供电线路完全隐藏在机臂内部，既减少了外露线路带来的飞行风阻，也避免飞行过程中线路晃动干扰桨叶转动。中心机身的电池仓可适配不同容量的锂聚合物电池，用户可根据作业时长需求灵活选择电池规格，挂载接口采用标准快装结构，可快速切换不同功能载荷，无需对机架结构进行二次改造。整体机架的所有安装孔位均采用标准化尺寸设计，通用配件替换成本低，日常维护时无需定制特殊配件，能够有效降低整机的使用与维护成本。
