钣金结构嵌入式散热电源箱体

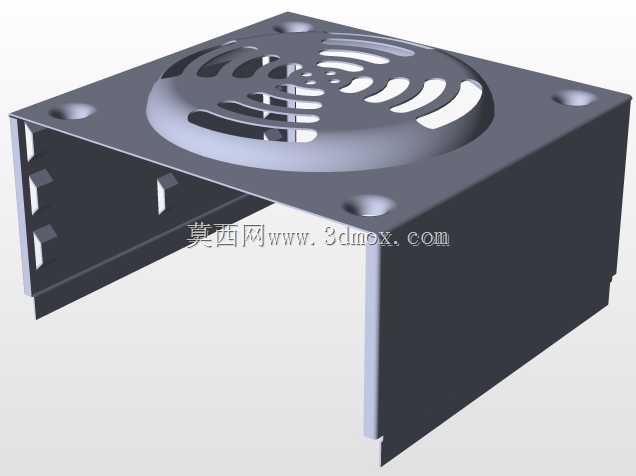

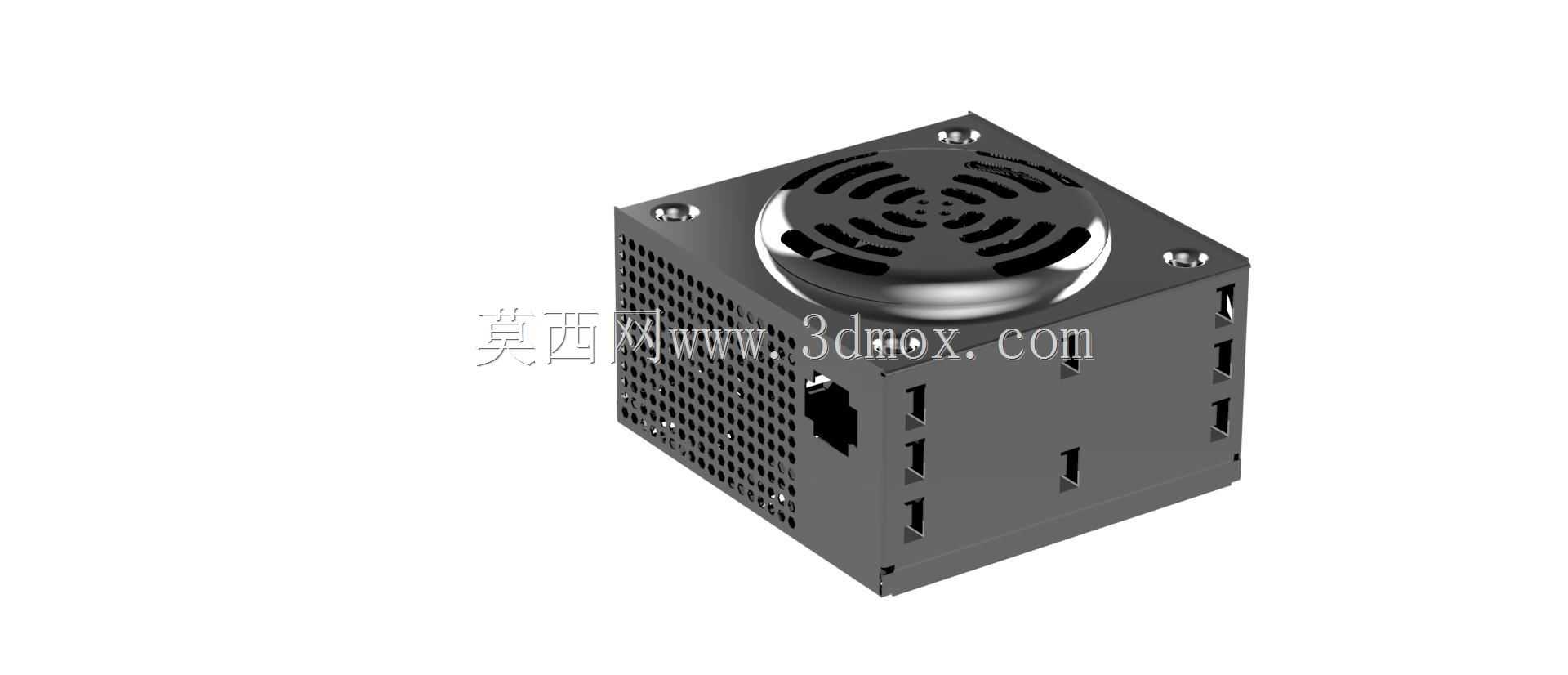

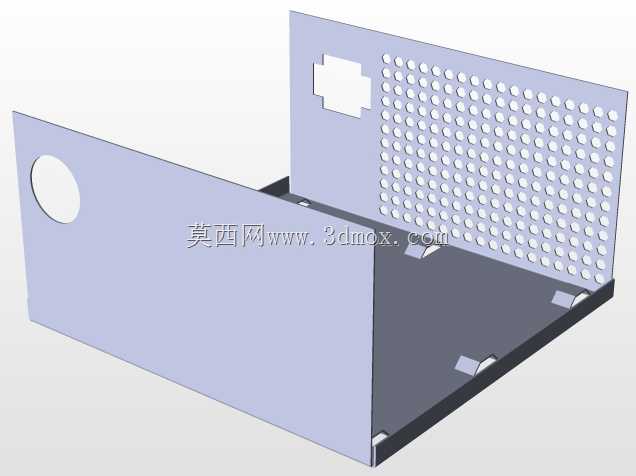

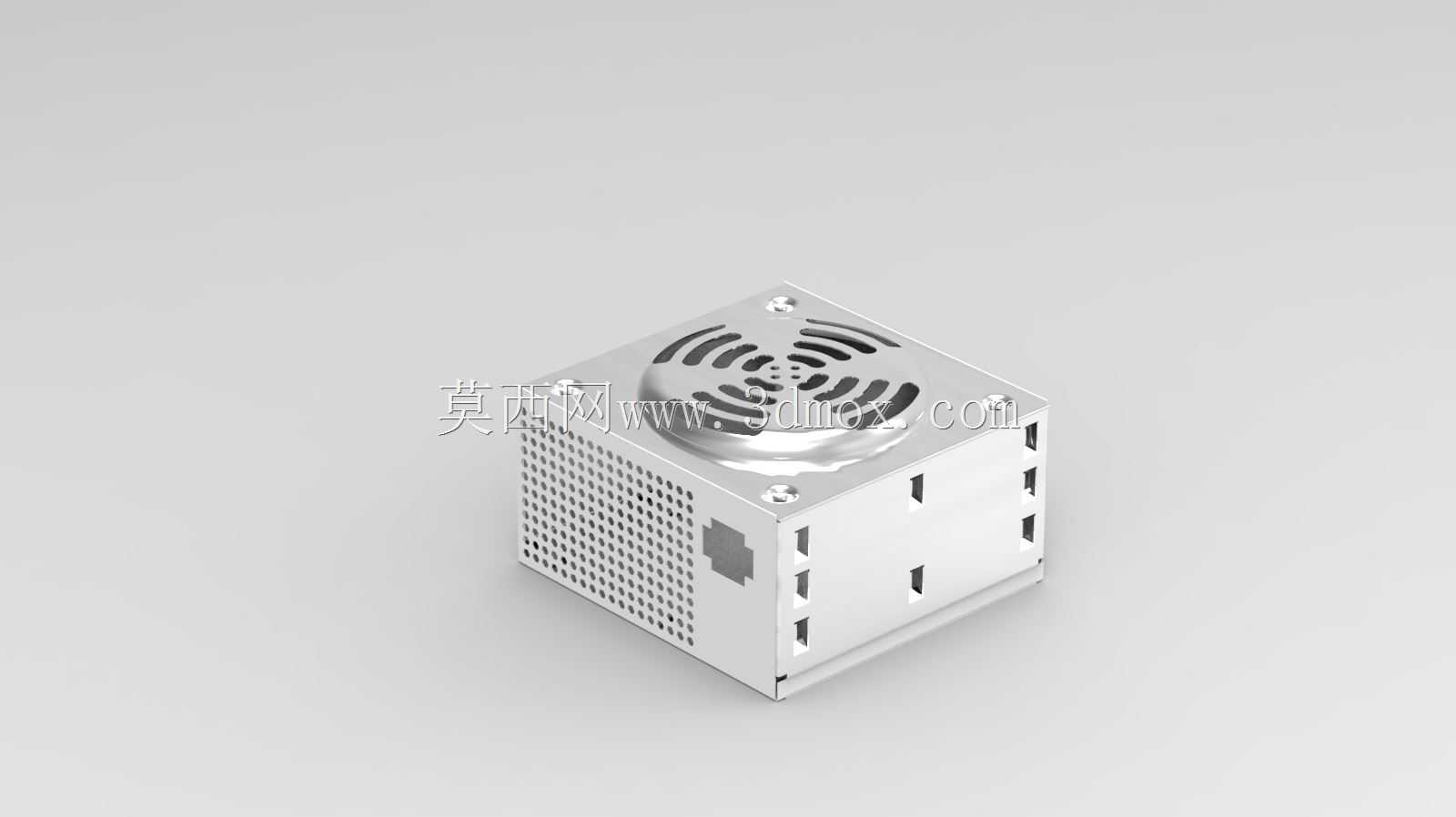

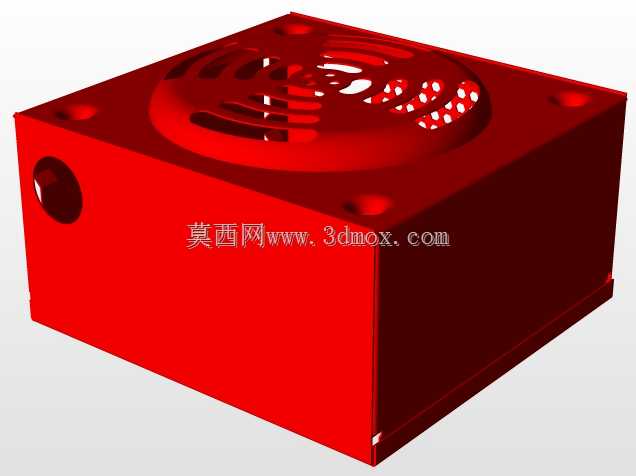

这款电源箱体是面向工业电控场景设计的承载防护结构，主要应用于小型工控设备、桌面型工业控制终端、嵌入式电控模组的供电单元承载场景，可适配安装在紧凑型设备机架内部、设备侧挂安装位或是桌面式工控装置的内置腔体中，为内部的电源转换模块、整流滤波元件、接线端子排提供稳定的物理防护与可靠的散热通路。从实际使用需求出发，该箱体采用全钣金弯折拼接的结构设计，整体为规整的立方造型，边角做了小圆弧过渡处理，既避免钣金锐边造成装配划伤，也能在紧凑安装空间内减少与相邻部件的干涉。箱体顶部设置了独立的轴流风扇安装位，预留了风扇固定螺丝孔位与圆形通风栅格，栅格采用多圈环形开孔加径向筋条的结构，在保证通风通流面积的同时，能阻挡大尺寸异物落入箱体内部触碰带电元件；箱体相邻的两个侧面布置了矩阵式密集通风冲孔，冲孔孔径控制在安全防护范围内，既可以形成从顶部风扇进风、侧方冲孔出风的定向散热风道，快速带走电源模块工作产生的积热，也能满足电气防护的基础要求，避免外部细小金属碎屑直接飞入造成电路短路。箱体其余侧面预留了多组不同规格的接口开槽与接线让位口，可适配电源输入接口、输出接线端子、状态指示灯、调节开关等元件的外露安装，开槽位置与内部元件的常规布局高度匹配，减少装配时的二次改孔工作量。在安装边界设计上，箱体顶部四角设置了内凹的固定螺丝座，既可以通过顶部螺丝直接吊装固定在设备腔体的上安装面，也可配合L型安装支架实现侧装、平装等多种固定方式，安装孔位的间距符合小型电控单元的通用安装尺寸规范，能够兼容多数同功率等级电源模块的替换安装需求。箱体的钣金拼接处采用定位卡扣加拉铆固定的工艺思路，装配后接缝紧密，整体结构强度充足，能够承受常规设备运输、运行过程中的振动冲击，不会出现壳体变形、接缝开裂的问题，同时可拆卸的拼接结构也方便后期内部元件的检修与更换，无需整体破坏壳体即可完成内部维护操作。
