工业级C形夹持工装结构设计

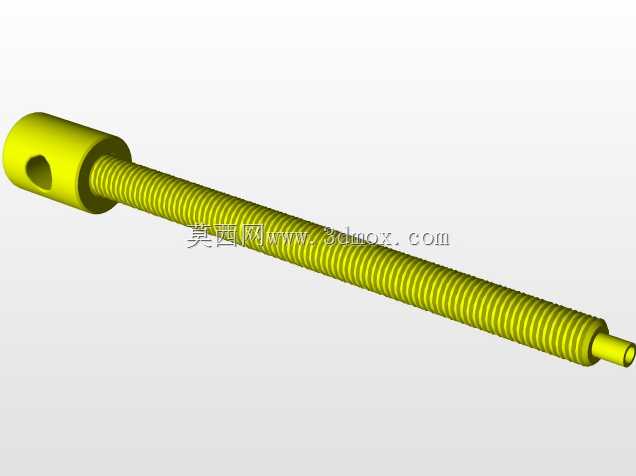

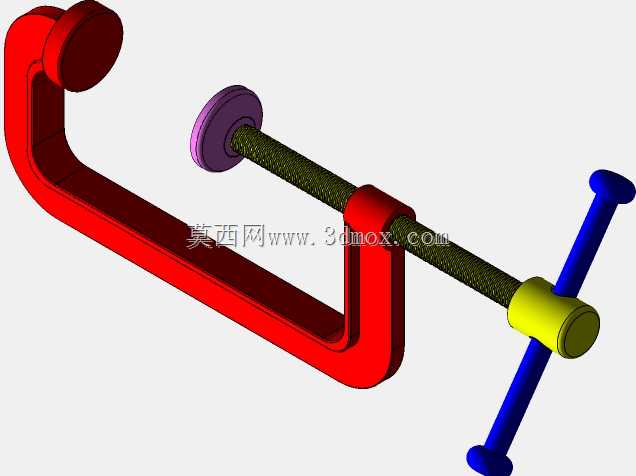

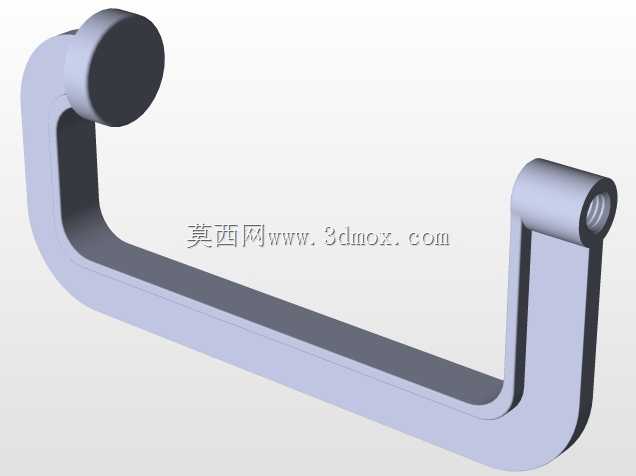

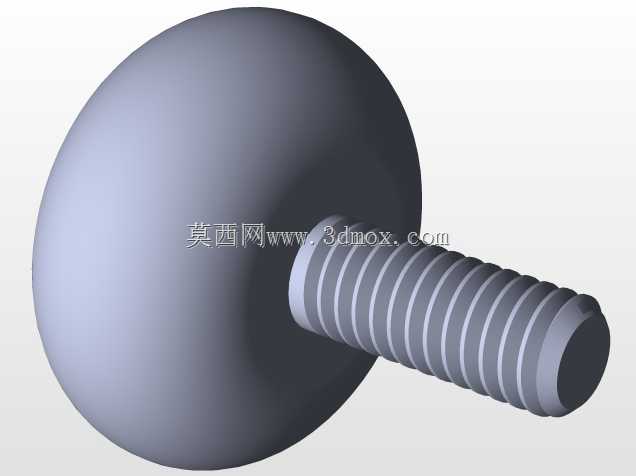

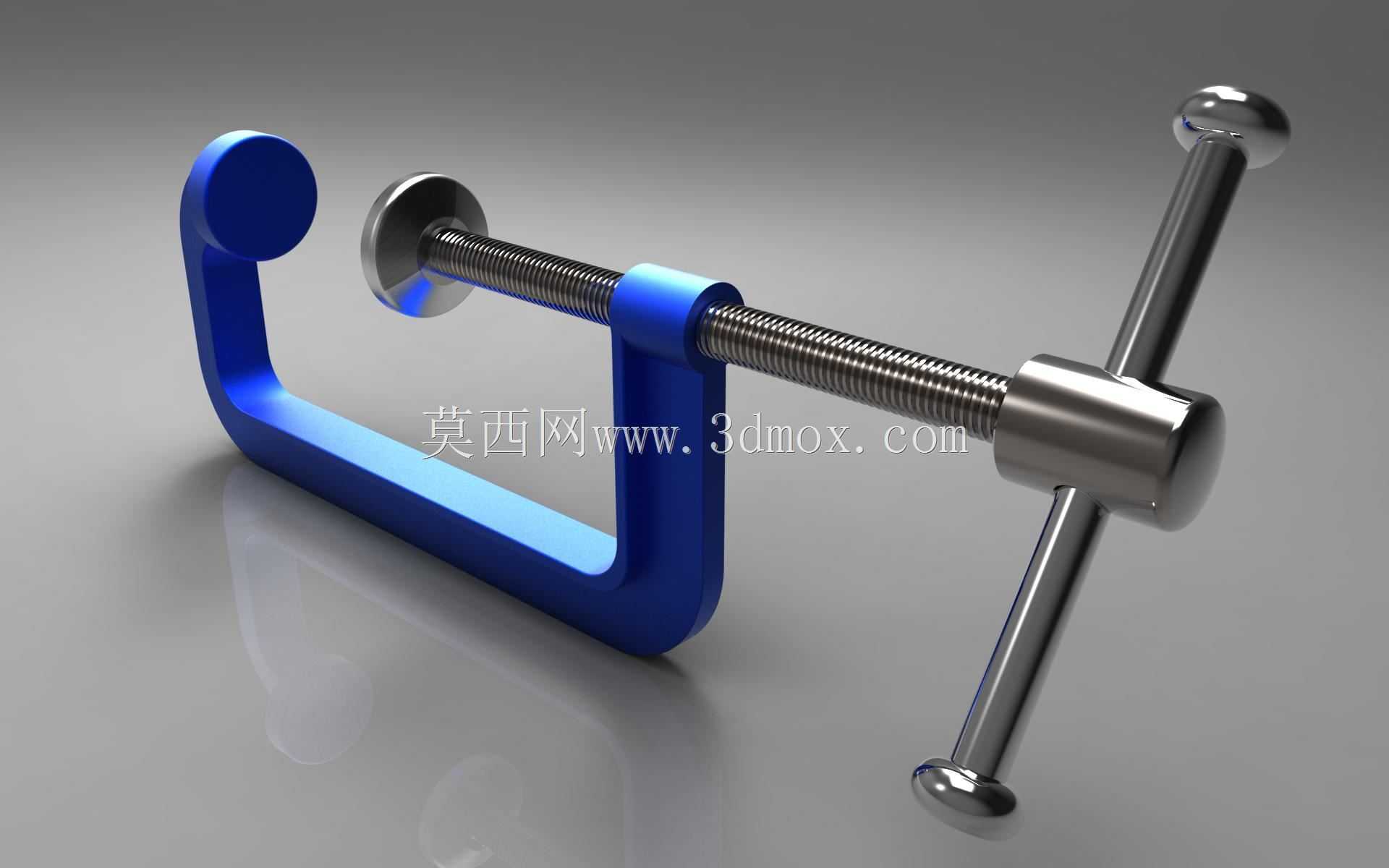

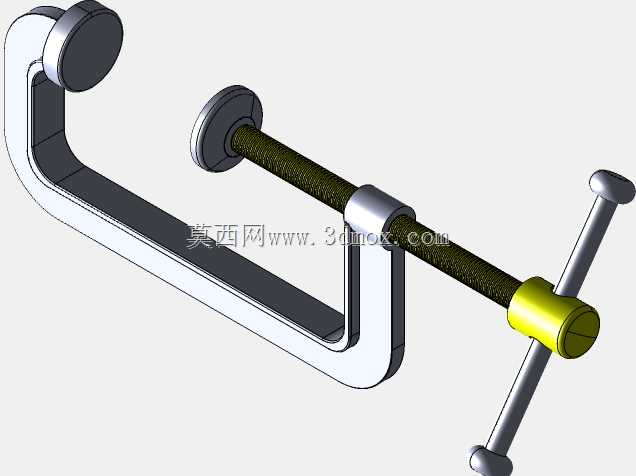

这款C形夹持装置是机械加工、木工制作、金属焊接等场景中极为常用的手动夹持工装，核心作用是在加工作业过程中对工件施加稳定的夹持力，避免工件出现位移、翘曲、晃动等问题，保障加工精度与作业安全。在木工场景中，它可用于板材拼接时的施压固定、木料裁切时的台面临时固定、榫卯粘接时的保压定型，适配不同厚度的实木、人造板等各类木质工件；在金属焊接作业中，它能够将多块待焊接的金属型材、板材牢牢固定在预设位置，防止焊接过程中热变形导致工件错位，也可用于小型金属件打磨、钻孔时的工件夹持，解放操作人员的双手，提升作业稳定性；在日常设备维修、手工DIY场景中，它也能作为临时固定工具，完成零部件粘接、小型构件组装等固定作业。从功能特性来看，这款C形夹采用经典的C形开放式框架结构，框架主体为高强度合金材质，具备优异的抗形变能力，在额定夹持力下不会出现框架张口变形的问题，保障夹持的可靠性。夹持螺杆采用梯形传动螺纹设计，相比普通三角螺纹具备更好的自锁性能，夹持到位后不会因为作业振动出现松脱退牙的问题，同时梯形螺纹的传动效率适中，操作人员转动摇杆时施力顺畅，不会出现卡滞、费力的情况。螺杆端部配置了可转动的压盘，压盘接触工件的端面做了防滑纹理处理，既可以增大与工件表面的摩擦力，避免夹持打滑，也能在螺杆转动时减少压盘与工件表面的相对摩擦，防止刮花工件表面。配套的T型摇杆设计符合人体工学，操作人员可以单手握持转动，也可在需要大夹持力时借助套管延长力臂，轻松施加足够的夹紧力。从设计思路来看，这款C形夹的框架弧度经过力学优化，在保证整体结构强度的前提下尽可能减轻自身重量，C形开口的深度与最大夹持行程做了均衡匹配，既能够满足常规厚度工件的夹持需求，也不会因为开口过深导致框架整体过于笨重。框架的固定端压头与活动压盘保持严格的平行度设计，夹持工件时两个接触面能够完全贴合工件表面，避免点接触导致的工件压痕或者夹持力不足的问题。螺杆与框架的配合部位做了耐磨衬套设计，长期频繁使用也不会出现配合间隙过大、螺杆晃动的问题，延长工装的整体使用寿命。从安装与使用边界来看，这款C形夹无需额外固定安装，属于便携式手动工装，使用时仅需将C形开口跨接待夹持工件与作业台面，或者跨接两个待固定的构件，转动摇杆带动螺杆进给，直到两个压盘牢牢压紧工件即可。它的夹持范围覆盖从薄板到一定厚度的型材，使用时需要注意避免超出行程强行夹持，也不可用于夹持表面过于光滑、超出夹持力负载的重型工件，防止夹持失效出现安全隐患。整体结构没有复杂的易损零部件，日常仅需定期在螺杆螺纹部位涂抹润滑脂，即可保证长期顺畅使用，是生产作业、维修安装场景中性价比极高的通用夹持工具。
