飞机发动机监控显示仪表结构设计

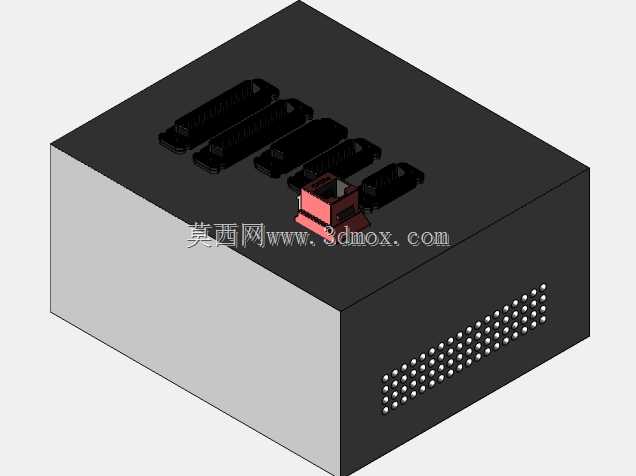

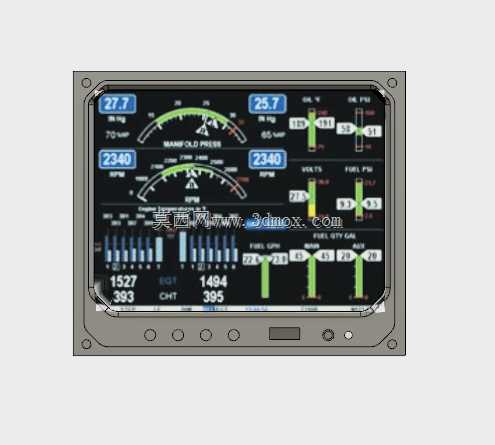

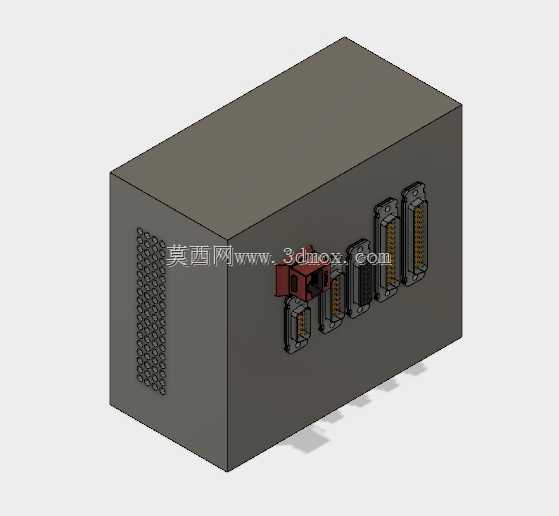

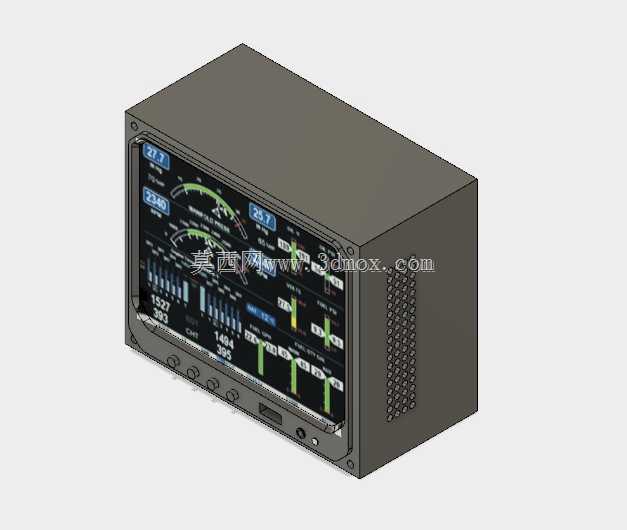

该款机载监控显示单元是固定翼飞行器动力系统的核心人机交互载体，主要部署在通航飞机、小型民用飞机的驾驶舱主仪表板区域，承担飞行过程中发动机全工况参数的实时采集、可视化呈现与异常预警功能，是飞行员掌握动力系统运行状态、做出正确操作决策的核心信息来源，直接关系到飞行过程的动力安全与操纵可靠性。从实际使用场景来看，该设备需要在高空低气压、宽温域变化、持续振动的复杂机载环境下长期稳定工作，因此整体结构采用封闭式金属壳体设计，壳体选用高强度航空铝合金材质，既能够满足机载设备的轻量化要求，又可以提供足够的结构强度与电磁屏蔽能力，避免机载复杂电磁环境对内部信号采集、显示驱动电路造成干扰，保障参数显示的准确性与稳定性。前面板区域集成了高分辨率液晶显示模块，显示界面采用符合航空人机工程标准的布局设计，将发动机转速、排气温度、燃油流量、滑油压力、滑油温度、气缸头温度等核心运行参数以模拟表盘、数字读数、状态色条的组合形式呈现，不同参数按照飞行员的视觉关注优先级排布在不同显示区域，常用核心参数放置在视觉中心区域，辅助参数排布在周边区域，同时搭配不同色彩的状态标识，正常参数采用绿色标识，警戒参数采用黄色标识，超限参数采用红色标识，能够让飞行员在短时间内快速捕捉关键信息，降低长时间飞行的视觉疲劳与信息误判概率。前面板下方设置了多组调节旋钮与操作按键，可实现显示亮度调节、参数页面切换、预警阈值确认等操作，按键与旋钮采用阻尼适中的结构设计，飞行员佩戴飞行手套也可完成精准操作，避免操作失误。设备侧面设计有格栅式散热结构，能够在无额外散热风扇的被动散热条件下，将内部电路工作产生的热量及时导出，满足机载设备低故障率、高可靠性的要求。安装结构上，设备整体采用标准机载航电设备的长方体盒式外形，前面板四周预留了标准安装孔位，可直接适配主流通用航空飞机的仪表板安装槽位，安装孔位的位置精度、面板与壳体的配合公差均按照机载设备安装标准设计，能够实现快速换装与固定，安装后前面板与仪表板表面齐平，不会突出影响驾驶舱内部布局，也不会产生额外的气动干扰。设备后部预留了标准航空连接器安装位，可对接机载数据总线与供电线路，实现发动机各传感器信号的接入与设备供电，连接器位置的结构设计充分考虑了走线空间与安装便利性，避免在装机过程中出现线缆弯折、接口对位困难的问题。整体设计过程中充分平衡了功能实现、结构强度、重量控制与安装适配性，所有外部特征、安装尺寸均符合通用航空机载设备的通用规范，既能够满足实际装机的功能需求，也可作为航电系统教学、驾驶舱仿真搭建的参考结构使用。
