机载多功能综合航电显示终端设计

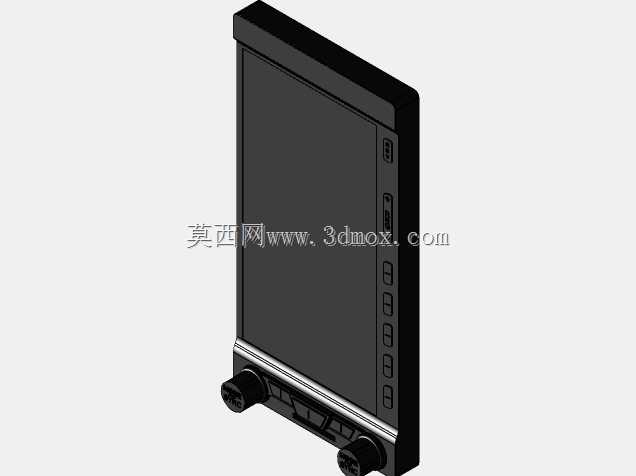

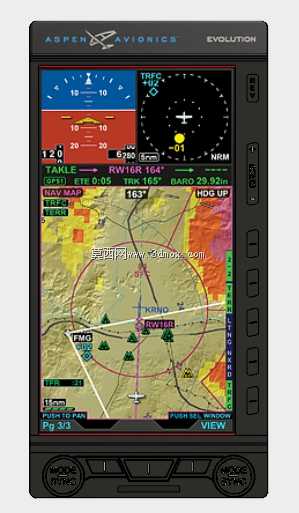

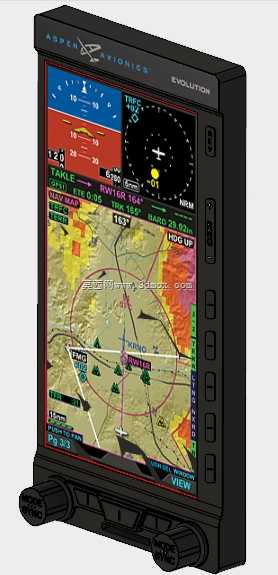

该模型还原的是通用航空领域广泛应用的机载综合航电显示终端，这类设备是现代轻型飞机、通航作业飞机座舱航电升级的核心部件，替代传统分立的机械仪表，将飞行姿态、导航信息、空域态势、发动机参数等多源数据整合在单一显示界面中，大幅降低飞行员的认知负荷，提升飞行过程中的态势感知能力，广泛应用于飞行训练、农林作业、短途通勤、私人飞行等通航场景，也可作为运输类飞机备用航电设备使用。从实际用途来看，该设备承担着飞行过程中核心信息输出的关键作用，上半区域整合了传统姿态仪、航向仪的显示功能，可直观呈现飞机俯仰、滚转姿态、当前航向、飞行高度、空速等核心飞行参数，下半区域为移动导航地图界面，可叠加显示航路点、空域边界、地形高程、周边障碍物、临近机场等导航信息，同时支持切换不同显示页面，满足不同飞行阶段的信息查看需求。在功能特性上，该设备集成了多源数据融合处理能力，可对接GPS、北斗等卫星导航模块、大气数据计算机、磁航向传感器、发动机监测单元等机载设备，将离散的参数转化为直观的图形化界面，相比传统机械仪表，显示信息密度提升数倍，同时具备更高的显示精度与可靠性，降低了传统机械卡滞、读数误差带来的飞行风险。本次模型设计以快速原型验证为核心思路，优先还原设备的外部安装尺寸与接口边界，外部轮廓严格按照实装设备的安装规范建模，正面显示区域的边框、侧边操作按键、底部调节旋钮的位置与尺寸均匹配实际装机的安装要求，可直接用于座舱布局的干涉检查、安装支架的适配设计，以及座舱人机功效的前期验证；设备的外部接口区域按照通用航电设备的安装标准预留了对应空间，方便后续在装配设计中对接线缆、安装支架等配套结构，虽然内部功能结构做了近似化处理，但外部所有与安装、人机交互相关的结构特征均完整还原，能够满足航电改装、座舱布局设计阶段的模型使用需求，帮助设计人员快速完成座舱设备布局的方案迭代，验证设备安装位置的操作可达性、视野合理性，避免后续实装阶段出现安装干涉、操作不便等问题。
