卡拉OK设备用三芯卡侬音频连接插座

　　这款三芯音频连接插座，是专业扩声系统里专门针对卡拉OK场景设计的信号接插件，日常在KTV包厢的点歌机机柜、功放面板、墙面接线盒上都能见到它的身影，核心作用是实现平衡音频信号的可靠接驳，把话筒输出的微弱音频信号稳定传输到前级放大设备，避免传输过程中引入外界电磁干扰，保证演唱时的声音清晰度。

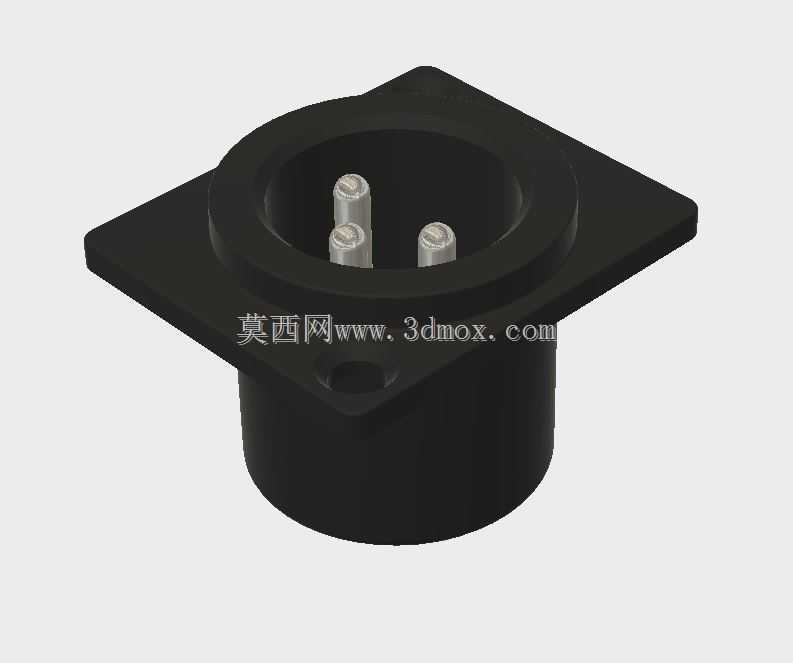

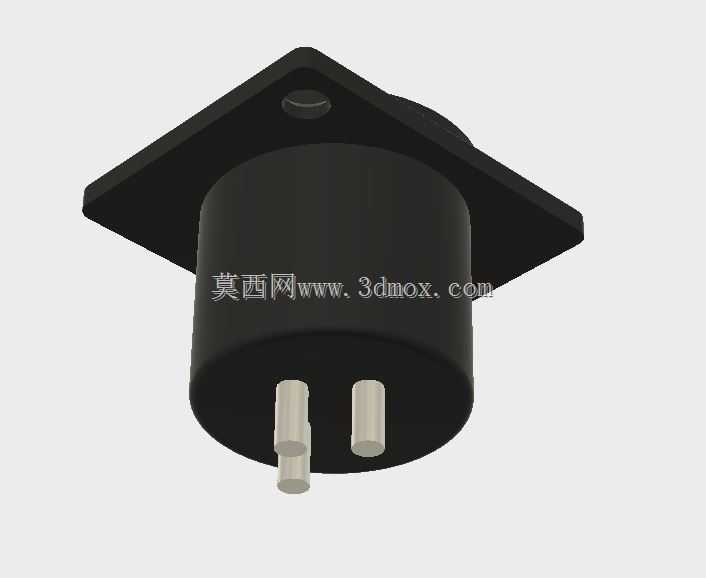

　　从结构设计来看，整体采用法兰盘安装形式，方形安装法兰带两个对称的安装孔位，安装时可以直接通过螺丝固定在设备面板或者墙面底盒上，法兰边的厚度经过合理控制，安装后不会突出面板过多，同时能保证和安装面的贴合度，避免长期使用后出现松动歪斜的情况。插座主体分为法兰固定段和插合对接段两个部分，对接段为圆柱形内腔，内部均匀排布三个导电插针，插针的位置度公差控制严格，和公头插头对接时能保证每根插针精准对位，不会出现插针弯折、接触不良的问题。内腔的深度设计刚好匹配标准卡侬公头的插入长度，插合后能实现足够的接触面积，同时外壳的包裹结构可以形成有效的电磁屏蔽层，减少周边功放、电源线路带来的工频干扰，这一点在卡拉OK场所设备密集、布线复杂的环境下尤为重要，能有效避免演唱时出现电流杂音、信号断续的问题。

　　设计过程中首先考虑的是现场使用的耐用性，卡拉OK场所的设备使用频率高，插头插拔次数频繁，所以插针采用了导电性能优异的铜质基材，表面做了镀层处理，既可以降低接触电阻，也能防止长期使用后氧化导致的接触失效。外壳部分采用绝缘且具备一定强度的工程塑料材质，模塑成型时保证了内腔的尺寸精度，插针和塑料基座的结合处做了防松结构，避免多次插拔后插针出现移位。安装法兰的边角做了小圆弧过渡，安装时不会划伤施工人员的手部，也不会和周边的其他元器件产生干涉。

　　从安装边界尺寸来看，方形法兰的对角线长度适配行业通用的卡侬插座开孔尺寸，施工时不需要额外定制开孔模具，采用标准的开孔器就能完成面板开孔，降低现场施工的难度。圆柱形对接段的外径和长度，刚好能穿过标准面板的开孔，不会和面板后方的布线空间产生冲突，后方接线端的空间预留足够，方便施工人员焊接导线或者压接接线端子，即使是较粗的屏蔽音频线，也能顺利完成接线操作。三个插针的引脚定义遵循行业通用的平衡音频接线标准，1脚为屏蔽接地，2脚为信号热端，3脚为信号冷端，施工时不需要额外查阅定义，按照常规接线方式就能完成布线，减少接线错误的概率。

　　在实际使用场景中，这类插座除了卡拉OK场所，也可以用在专业会议室、舞台演出的固定扩声设备上，面板安装的形式适合长期固定的布线场景，相比移动式的接插件，固定安装的插座稳定性更强，不会因为线缆拉扯导致接口松动。设计时也考虑了防误插的结构，内腔的定位槽和公头的定位凸起对应，反方向无法插入，避免强行插反导致插针损坏。塑料外壳的阻燃等级满足电子设备的安全要求，即使内部线路出现异常发热，也不会出现明火蔓延的情况，符合公共娱乐场所的消防安全要求。

　　建模过程中，对插针的伸出长度、法兰安装孔的中心距、内腔的配合尺寸都做了精准的还原，每一处倒角和让位结构都和实物保持一致，结构设计人员在做设备面板布局时，可以直接调用这个模型进行装配干涉检查，提前确认开孔位置和周边器件的距离，避免生产组装时出现接口和其他部件碰撞、插头无法完全插入的问题。针对维修替换场景，这个模型的尺寸完全兼容同规格的标准卡侬插座，设备维护时可以直接替换同类型产品，不需要重新修改面板开孔尺寸，降低设备维护的成本。
