航空机载嵌入式双口USB供电接口结构

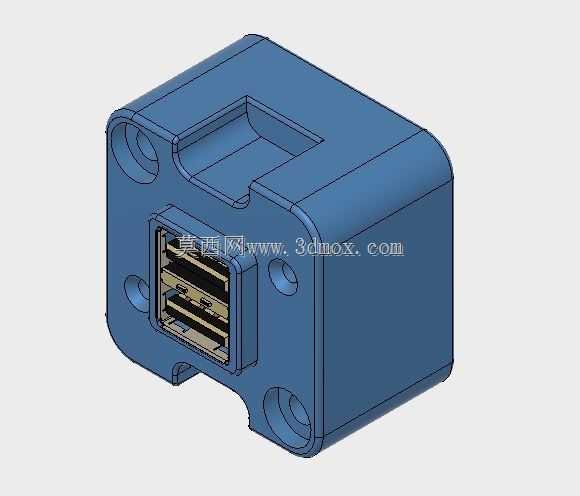

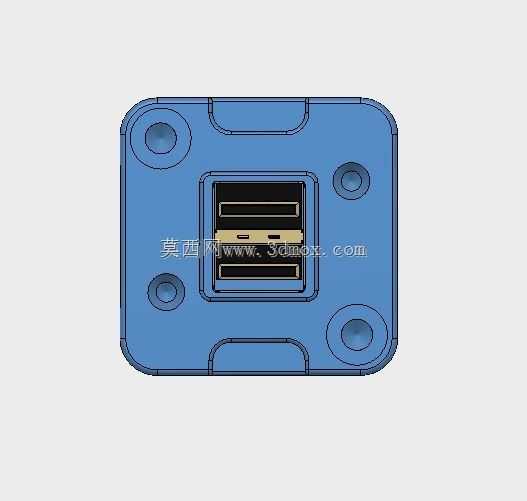

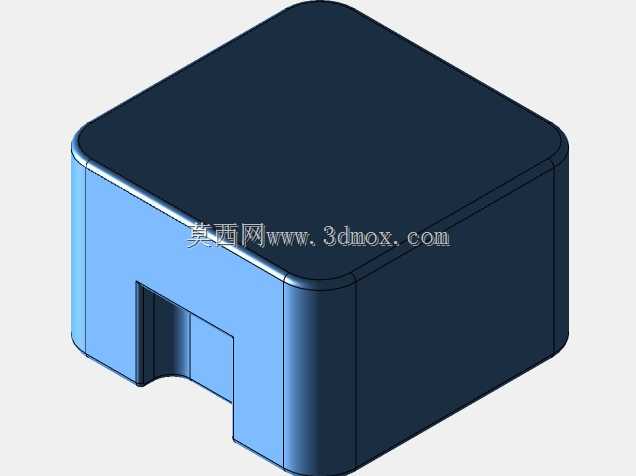

这款机载USB供电接口，主要适配民用及通用航空器舱内的电子设备供电场景，多用于驾驶舱侧操纵台、客舱侧壁服务单元、机载娱乐系统终端的供电点位，满足机组及乘客在飞行过程中为手持电子终端、小型机载检测设备提供稳定5V直流供电的需求，区别于消费级USB插座，其结构设计完全围绕机载场景的振动、冲击、温度交变工况做针对性优化。从结构功能来看，接口采用双USB-A端口并排布局，端口内部的接触弹片采用加厚铍青铜材质冲压成型，表面做镀金处理，降低长期插拔后的接触电阻，避免高空低气压环境下出现接触打火的风险；接口外围的壳体采用高强度工程塑料一体注塑成型，四个角位预留了沉头安装孔，安装孔位的同轴度公差控制在0.05mm以内，可直接通过M2.5沉头螺丝固定在机载设备面板的预制安装位上，安装后壳体与面板贴合面预留0.2mm的密封胶圈安装槽，可配合硅橡胶密封圈实现IP54级的防尘防泼溅能力，应对舱内可能出现的冷凝水、饮品泼溅风险。设计过程中优先考虑了机载设备的安装边界约束，整体外形采用近似方块的切角造型，其中靠近端口侧的两个边角做R3圆角处理，避免安装过程中锐边划伤操作人员或线缆绝缘层，壳体背部预留了走线让位槽，可适配线径2.5mm以内的机载低压供电线缆，线缆接入端做了防拉脱卡扣结构，可承受150N的轴向拉力不出现松脱，满足机载设备的线缆拉拔力要求。结构上还在端口内侧设计了ESD屏蔽罩，屏蔽罩采用0.2mm厚的洋白铜冲压成型，与壳体上的接地安装柱导通，可将端口处的静电干扰直接导到设备机壳地，避免静电串入机载供电总线影响其他航电设备的正常运行；壳体两侧的定位凸台与面板安装孔做小间隙配合，装配时可快速定位，不需要额外调整对位，降低机载设备的装配工时。不同于地面用消费级USB插座，这款结构在壁厚设计上做了均匀化处理，主体壁厚保持1.8mm，安装孔位周边局部加厚到2.5mm，可承受DO-160G标准中规定的随机振动及15g冲击载荷不出现开裂、端口错位的问题，端口的插拔寿命设计不低于10000次，满足航空器全寿命周期内的使用需求，不需要频繁拆换维护。
