双轮式飞机起落架结构爆炸展示设计

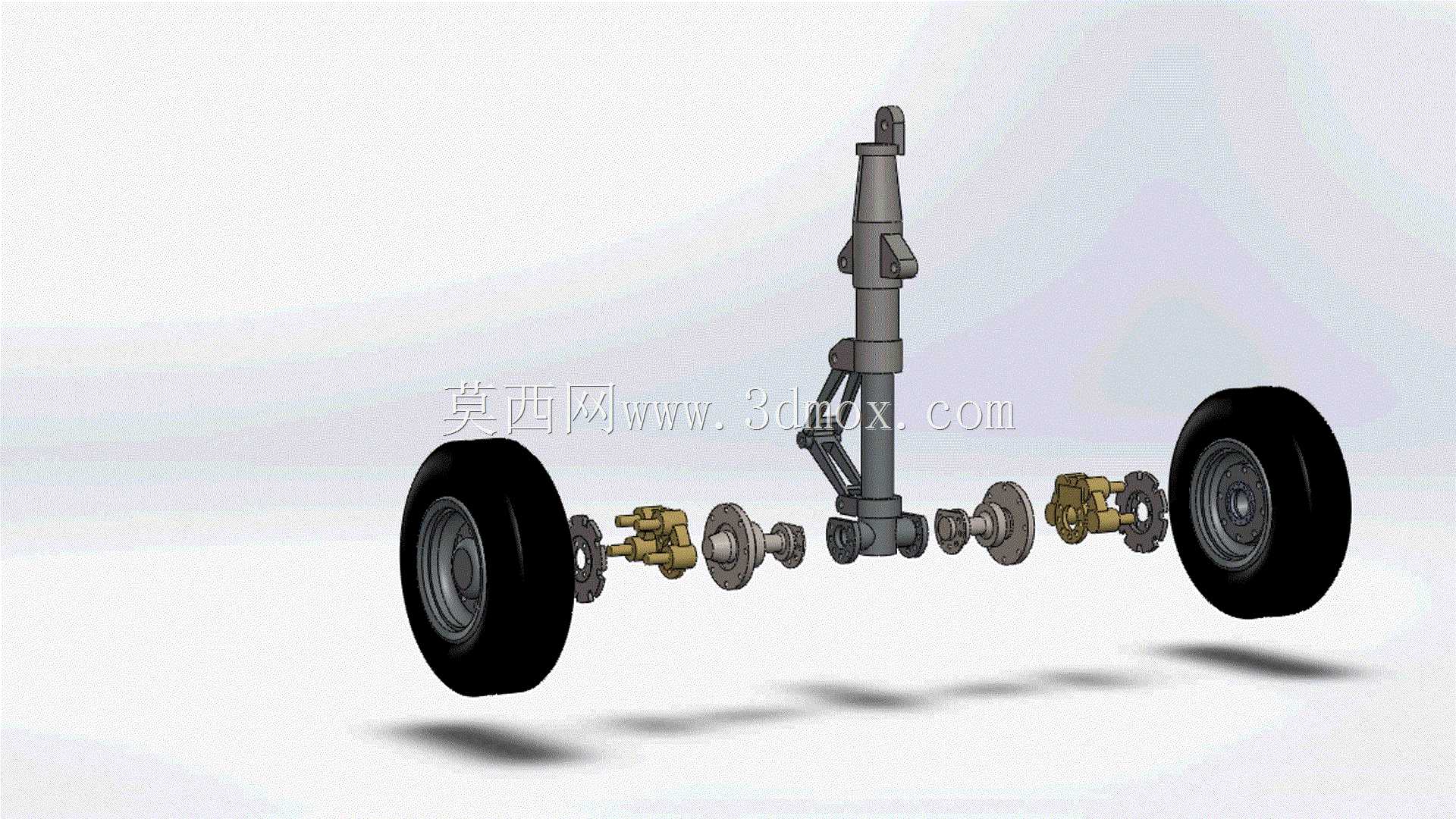

该起落架结构主要应用于民用支线客机与中型通用航空飞行器的起降支撑场景，是飞行器地面滑行、起飞离地、着陆接地阶段唯一与道面直接接触的核心承载部件，承担着整机重量传递、着陆冲击缓冲、地面滑行方向控制的核心功能，其性能直接决定飞行器起降阶段的安全性与乘坐舒适性。从功能特性来看，该双轮构型起落架采用油气式缓冲支柱作为核心承载缓冲结构，支柱上端设置标准铰接安装接口，可与机身起落架舱的承力耳片精准对接，能够将着陆瞬间的垂直冲击动能通过油液流过节流孔的阻尼作用转化为热能耗散，配合充入的高压氮气实现弹性缓冲，避免刚性冲击传递至机身结构造成结构损伤或机载设备震损。两侧对称布置的机轮组件通过轮轴与缓冲支柱下端的承力横梁连接，双轮布局可有效分散单轮承载压力，降低对跑道道面的压强要求，适配不同等级的机场起降条件，轮组集成的刹车组件可在着陆滑跑阶段提供制动力矩，配合前起落架的转向功能实现地面滑行的方向控制与减速制动。从设计思路来看，该结构采用模块化拆分设计，爆炸视图清晰呈现了各子部件的装配逻辑：缓冲支柱作为核心承力主体，两侧通过铰接摇臂连接扭力臂结构，可在缓冲支柱伸缩过程中限制机轮的周向转动，保证机轮始终保持正对滑行方向，避免起降阶段出现摆振风险；轮组与支柱之间设置的转接法兰、轴承组件可保证机轮转动的顺滑性，同时传递径向与轴向载荷，各连接部位均采用标准航空紧固件连接，兼顾连接强度与拆装维护便利性。在外形尺寸与安装边界层面，该起落架处于完全伸展状态时总高度适配对应机型的机身离地间隙要求，主缓冲支柱的外径尺寸满足起落架舱的收纳空间限制，两侧机轮的轮距参数经过匹配设计，可保证地面滑行阶段的横向稳定性，避免侧风滑行或转弯过程中出现侧翻风险；上端安装铰接点的间距、轴孔尺寸均与对应机型的机身承力结构完全匹配，安装后起落架的收放轨迹不会与机身舱门、周边结构产生运动干涉，完全满足收放式起落架的舱内收纳要求。整体结构的受力路径经过优化设计，着陆冲击载荷可通过机轮、轮轴、缓冲支柱、上端铰接点均匀传递至机身主承力框，避免局部应力集中导致的结构疲劳失效，各运动部件的配合间隙经过精准设定，可在宽温度域的高空作业环境下保持动作可靠性，不会因低温、温差变化出现卡滞或缓冲性能衰减。
