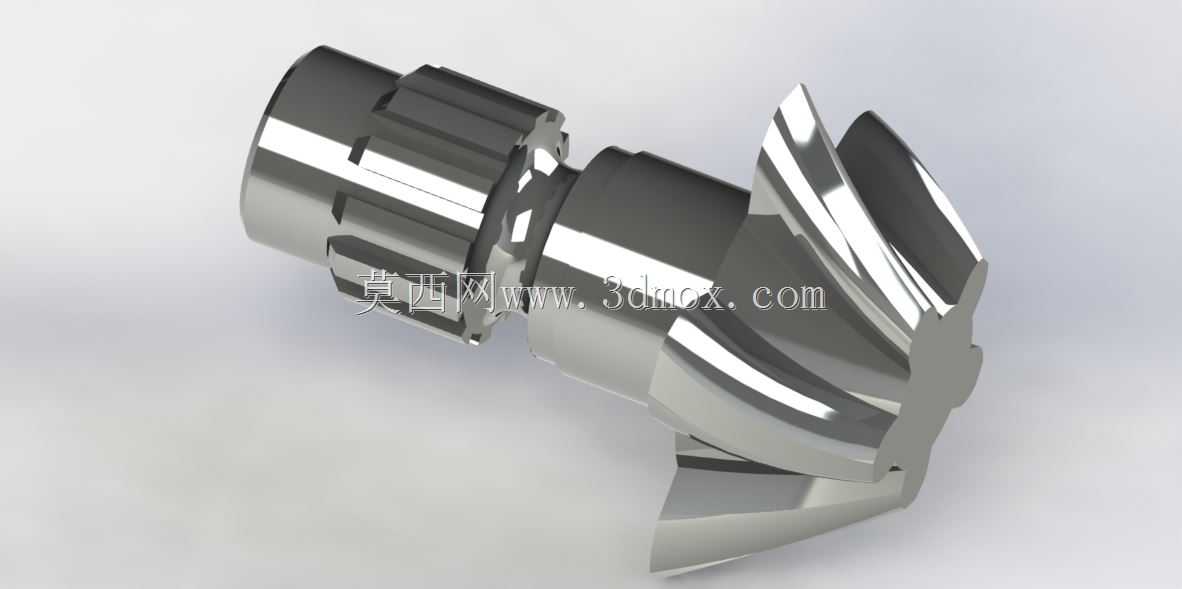

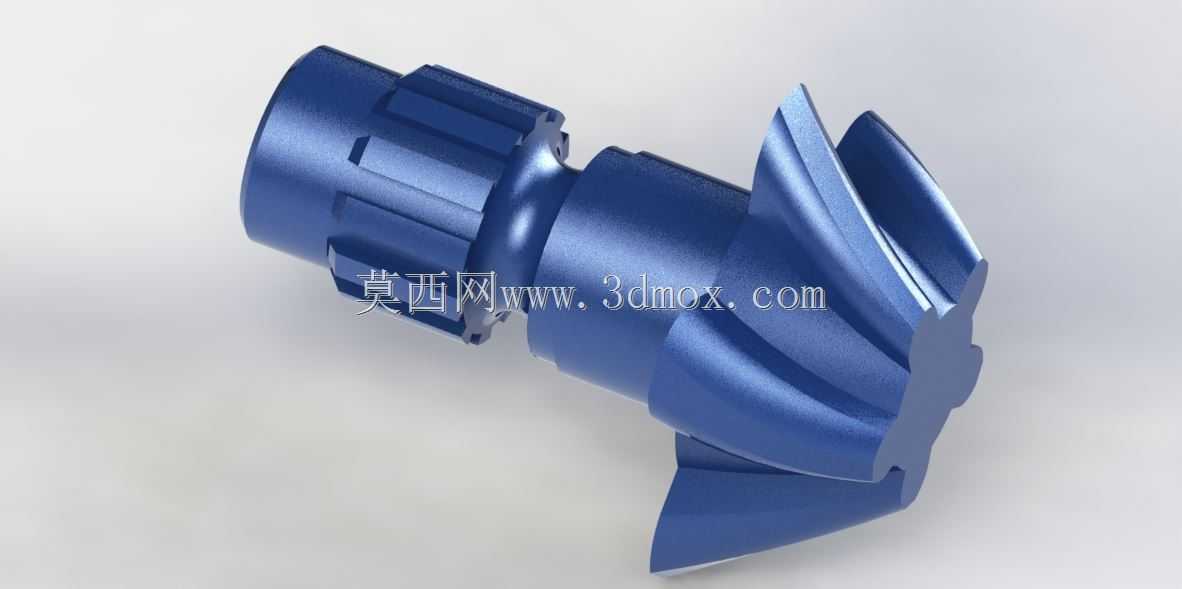

动力传动用花键斜齿啮合构件

　　在中小功率动力传输的工况场景里，这类带花键连接端的斜齿构件，常被布置在变速箱取力端、农机传动分动箱、小型工程机械的动力输出节点上，替代传统平键连接的直齿轮结构，解决高转速下传动冲击大、连接键易滚键失效的问题。从实际使用的反馈来看，斜齿的啮合重叠系数比同模数直齿高出30%左右，啮合过程中轮齿是逐步进入、逐步退出接触，不会出现直齿传动的整齿突然撞击的情况，在转速超过1200r/min的传动节点上，能有效降低传动噪音，减少齿面的点蚀失效概率。

　　设计这类构件的时候，首先要匹配安装端的连接边界：左端的渐开线花键段，需要和配合的内花键套做齿侧定心配合，齿向的配合公差选H7/h6的间隙配合，保证装配时能顺利滑入，同时传递扭矩时不会出现径向窜动；花键段的退刀槽宽度要控制在3mm以上，给加工时的滚刀、插刀留出退刀空间，避免加工时出现刀具碰伤相邻轴肩的问题。中间的轴肩定位面，要做0.8μm的表面粗糙度处理，和轴承内圈端面贴合时能保证定位精度，轴肩的圆角半径要小于配套轴承的内圈倒角尺寸，防止轴承安装不到位出现轴向窜动。

　　右端的斜齿轮段，齿向螺旋角通常选12°-18°的区间，这个角度范围既能保证足够的啮合重叠系数，又不会因为螺旋角过大产生过高的轴向力，增加配套轴承的负载选型难度。齿宽的设计要结合传递的额定扭矩核算，通常齿宽系数取0.4-0.6，避免齿宽过大导致载荷沿齿向分布不均，出现轮齿一端偏磨的情况。齿顶的倒角要做1×45°的处理，不仅能去除加工后的锐边毛刺，还能在装配啮合时避免齿顶棱边刮伤配对齿轮的齿面，减少初期磨合的磨损量。

　　从安装边界来看，这类构件的整体轴向尺寸需要匹配传动箱的内腔空间，花键端伸出轴段的长度要比配合的连接套短2mm，保证连接套锁紧后不会出现轴向顶死的情况；齿轮段的齿顶圆直径要和箱体内壁留出至少5mm的间隙，避免运转时齿轮和箱体发生刮碰，同时留出足够的润滑油流动空间，保证啮合区的润滑油能顺利带走摩擦产生的热量。在润滑方式上，这类构件通常采用飞溅润滑，齿轮段的齿面线速度如果在3m/s以上，就不需要额外布置喷油润滑结构，依靠齿轮转动时带起的箱体内润滑油就能满足齿面润滑需求，花键连接段则需要在装配时涂抹少量润滑脂，减少花键齿面的微动磨损。

　　实际选型替换的时候，要注意核对花键的模数、齿数、压力角参数，以及斜齿轮的法向模数、螺旋角方向、配对齿轮的中心距，一旦螺旋角方向搞反，装配后会出现齿轮卡死无法转动的问题。另外，这类构件的材质通常选20CrMnTi做渗碳淬火处理，齿面硬度达到HRC58-62，芯部硬度保持在HRC30-40，既能保证齿面的耐磨性能，又能让芯部有足够的韧性，承受冲击载荷时不会出现轮齿断裂的情况。加工过程中，齿形加工完成后要做齿向修形，补偿热处理变形和轴承受载后的变形量，让轮齿啮合时的载荷分布更均匀，延长构件的整体使用寿命。
