车用发动机配套离心式鼓风机结构设计

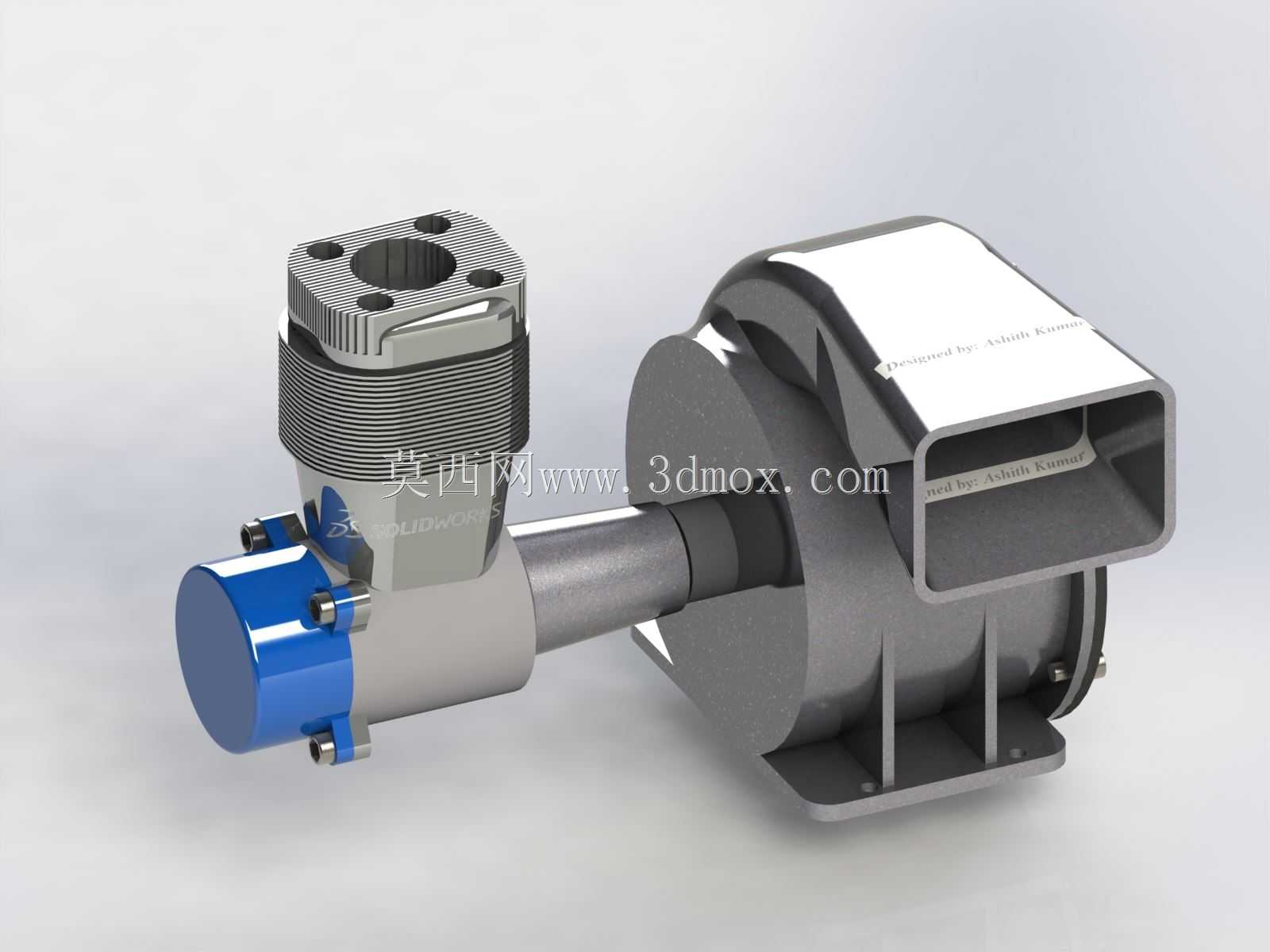

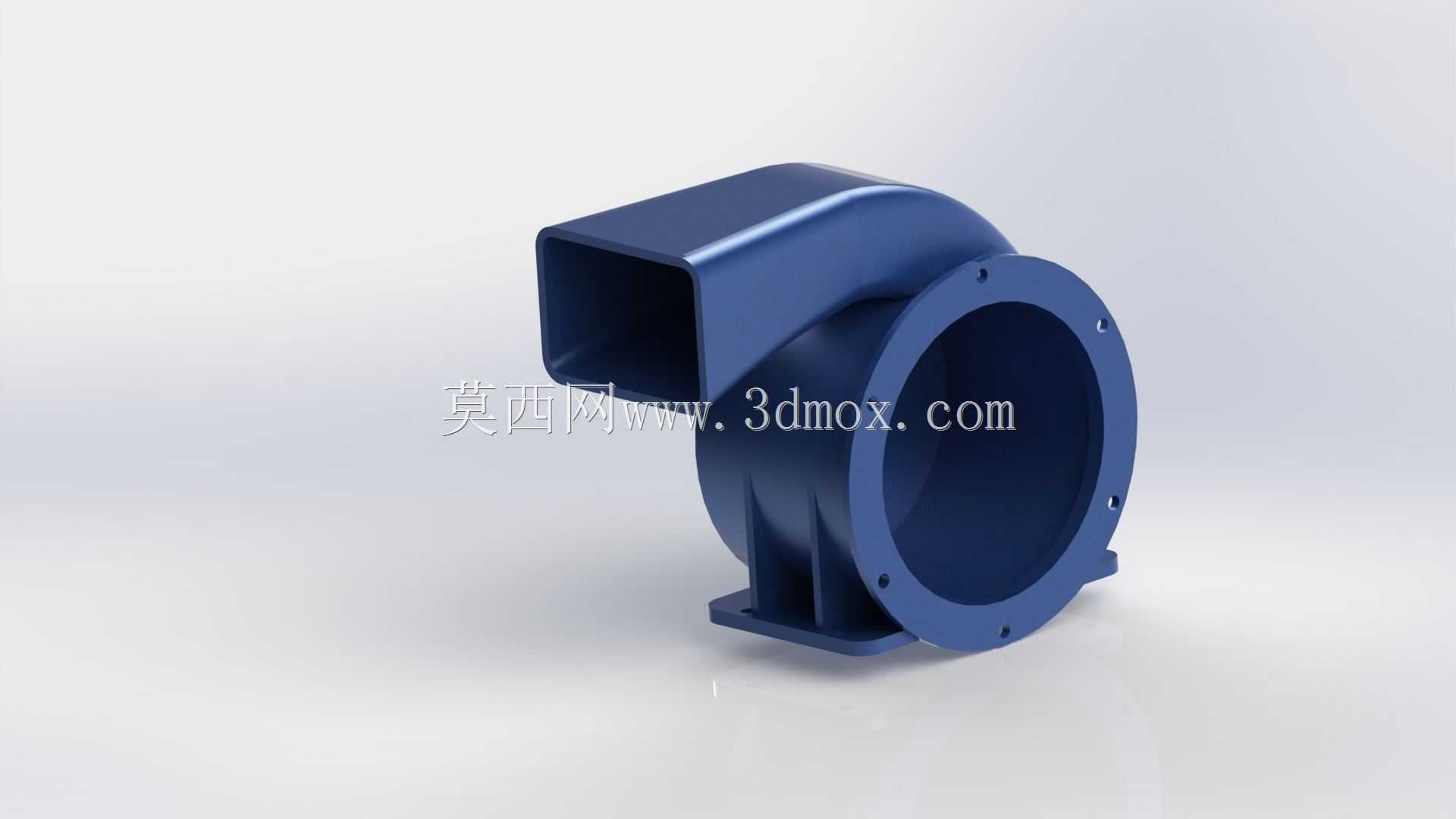

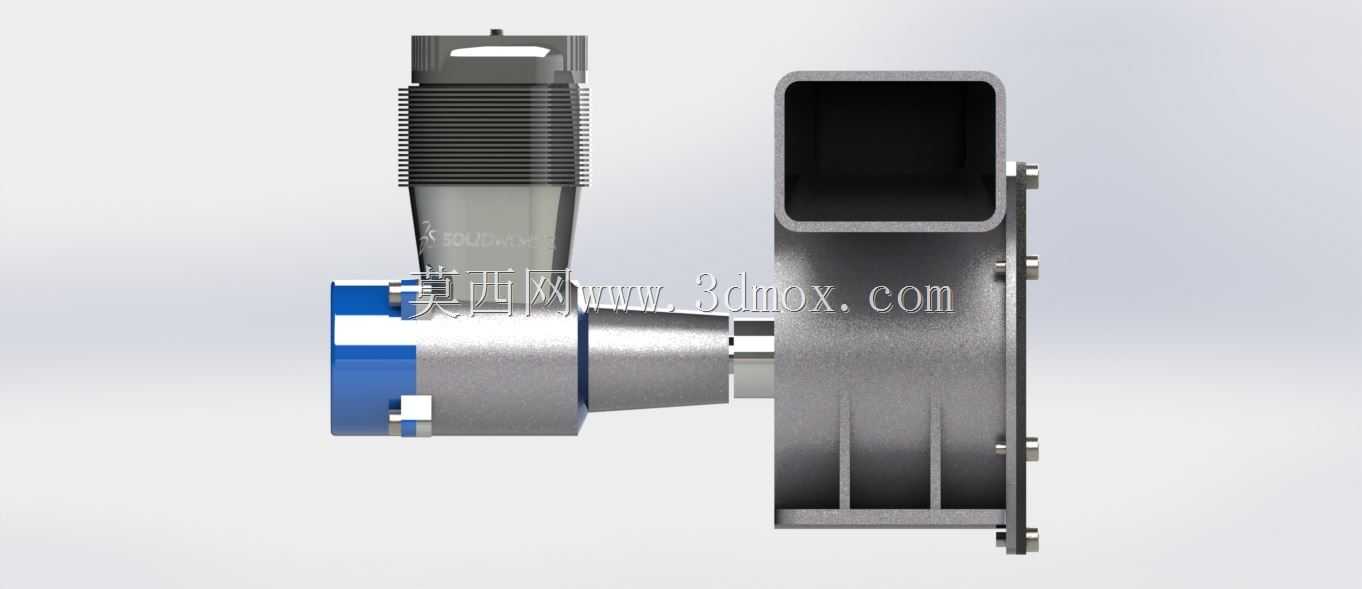

　　这款鼓风机主要面向车用内燃机的配套送风场景，在小排量乘用车、非道路移动机械的动力单元中，承担燃烧供气、舱内局部散热的双重作用，区别于常规民用离心风机，其安装边界完全贴合发动机舱的紧凑布局，不会与周边的进气管路、线束支架、缸盖附件产生干涉。从结构设计逻辑来看，整体采用蜗壳与驱动单元直连的集成式布局，没有额外设置传动联轴器，一方面缩短了整体轴向尺寸，适配发动机侧装的狭小空间，另一方面减少了传动环节的功率损耗，在发动机取电的低压供电工况下，也能保证额定转速下的送风压头满足设计要求。蜗壳部分采用渐开线式流道设计，出口为矩形法兰接口，可直接对接发动机进气歧管的预制安装位，法兰面预留的螺栓孔位公差控制在±0.1mm范围内，

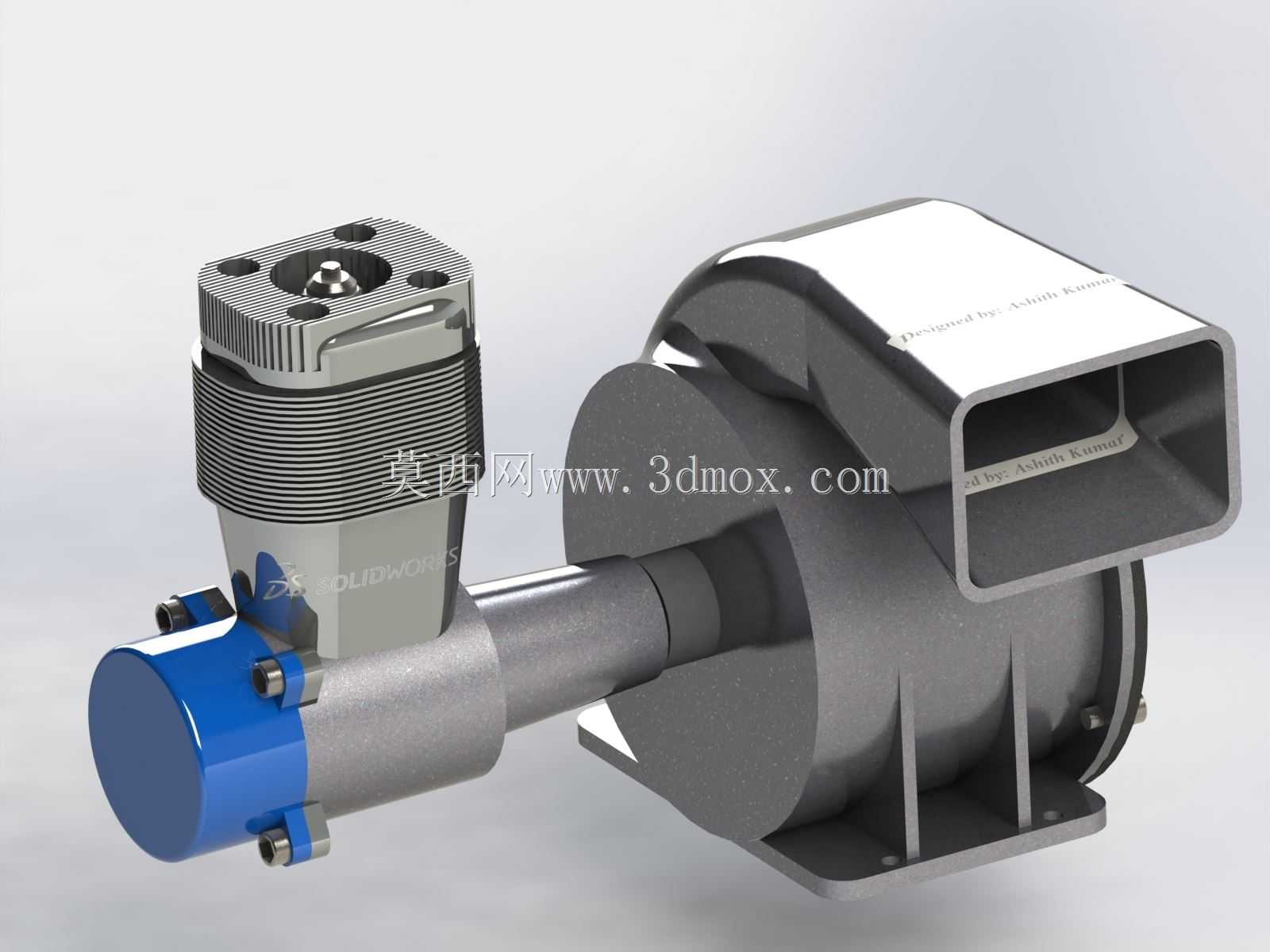

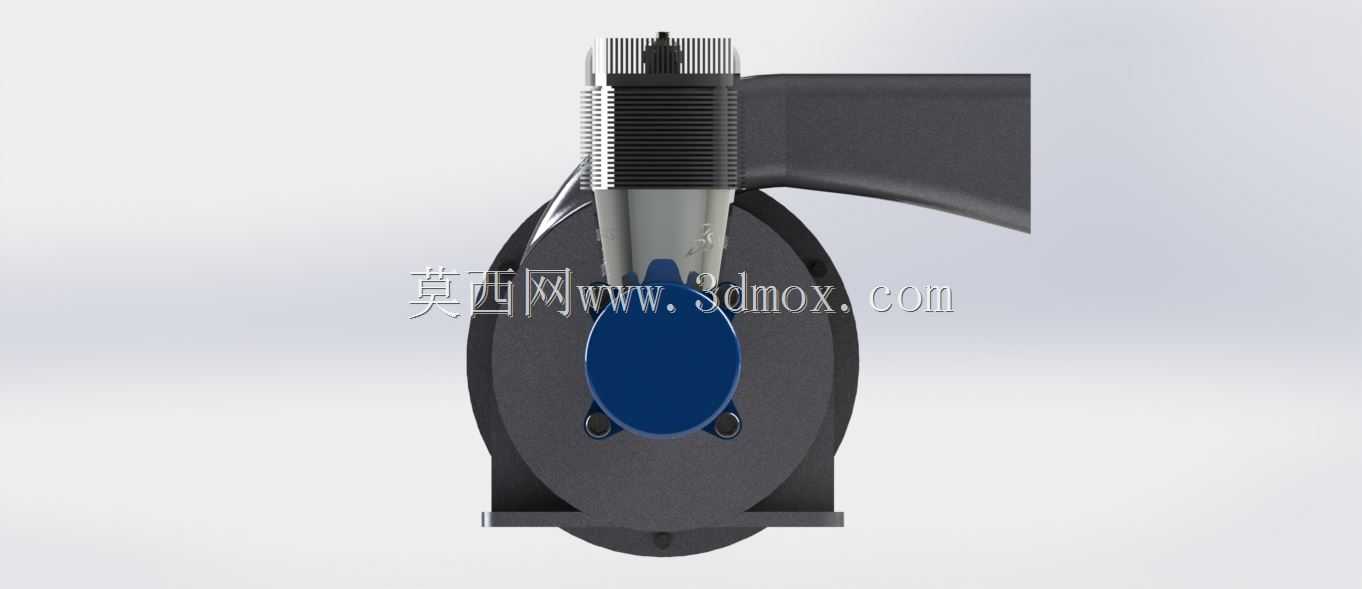

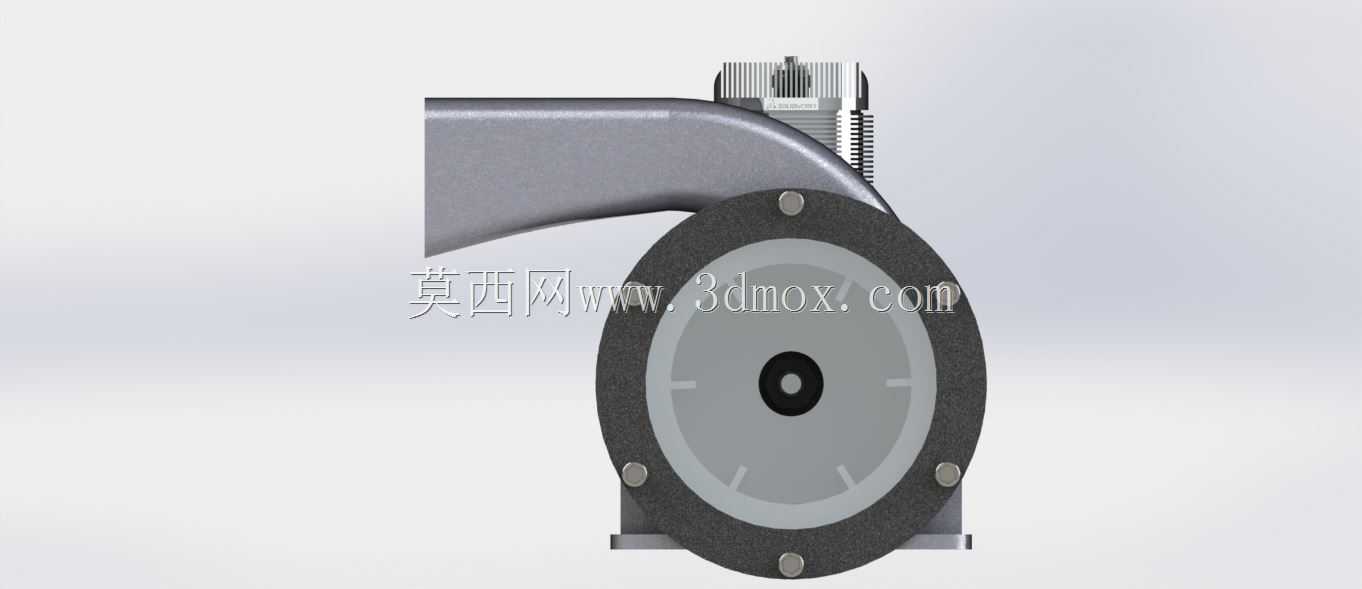

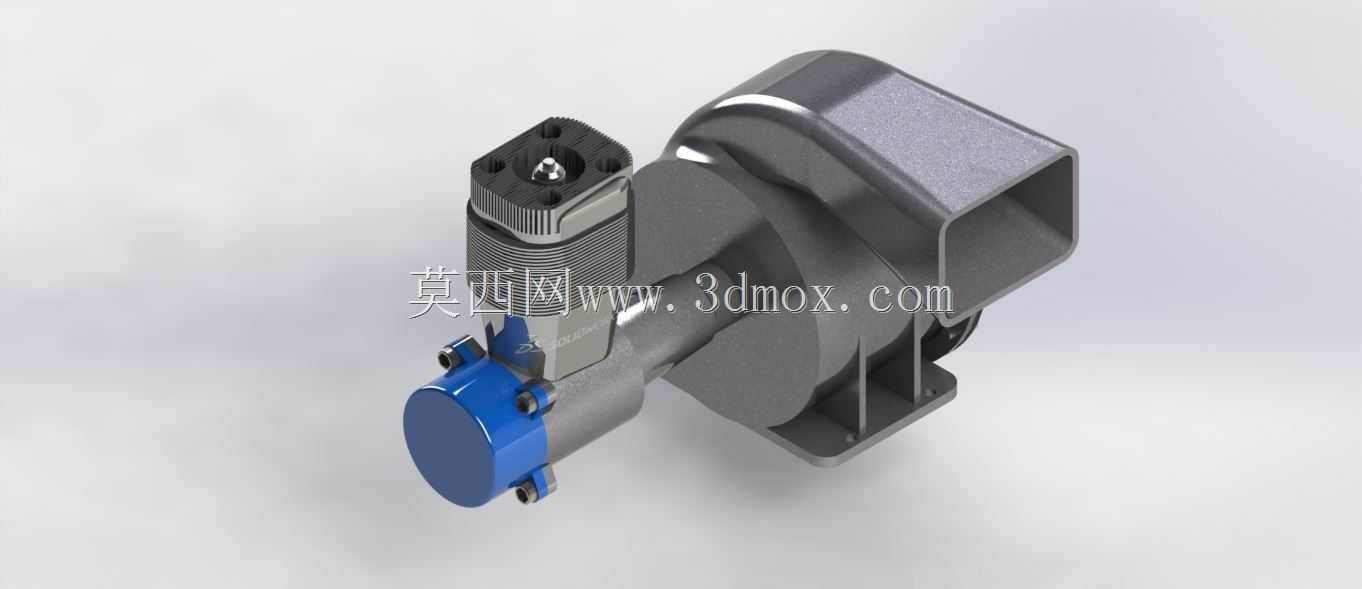

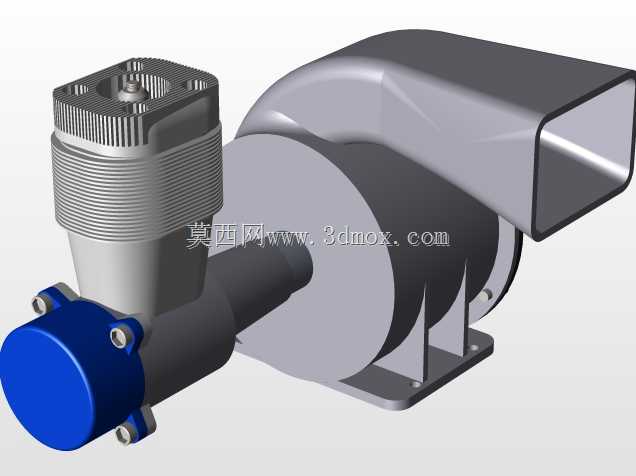

　　安装时无需额外扩孔调整，能保证密封垫的压紧力均匀，避免高压送风状态下出现漏气泄压的问题。驱动端的结构做了针对性的抗振优化，因为发动机运行过程中会产生宽频的机械振动，常规风机的轴承结构在长期振动下容易出现游隙增大、异响的问题，这款模型里的驱动单元轴承座采用了一体化铸造成型的加强筋结构，筋条沿振动传递方向呈放射状布置，能将缸体传递过来的振动快速分散到壳体整体结构上，降低轴承位置的应力集中。前端的蓝色端盖为快拆式结构，通过三颗周向均布的螺栓固定，日常维护时不需要拆解整个蜗壳部分，就能直接检查叶轮的积尘情况、清理流道内的杂物，适配商用车、工程机械定期维保的作业需求。安装底座设置在蜗壳下方，为带两个长圆孔的支耳结构，

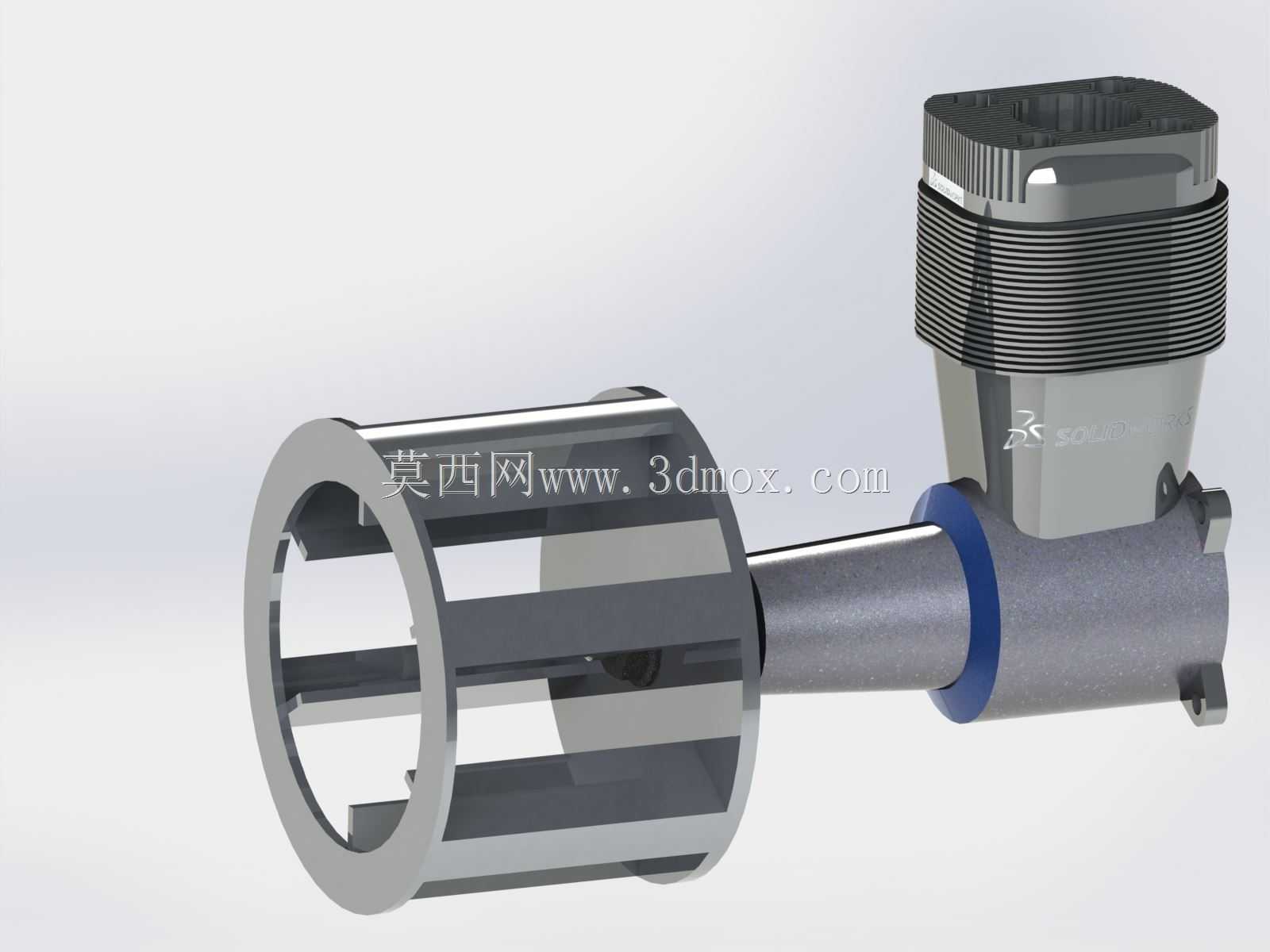

　　长圆孔的长度方向预留了3mm的调整余量，可抵消发动机运行过程中的热胀冷缩位移，避免固定螺栓受到剪切力断裂，支耳的安装面做了铣平处理，平面度控制在0.05mm以内，安装时不需要额外加装调整垫片就能保证风机的水平度，减少叶轮转动时的动平衡偏差。从功能特性上看，这款风机的叶轮采用前倾式离心叶片设计，相比后倾叶片，在相同转速下能提供更高的送风压力，适合发动机进气需要一定正压的工况，尤其是在高海拔地区作业时，空气密度较低，这款风机的压头余量能保证进入气缸的空气量充足，避免发动机出现动力下降、燃烧不充分的问题。流道内部的过渡位置全部做了圆角处理，没有直角突变结构，能减少气流在蜗壳内部的涡流损失，降低运行时的气动噪音，

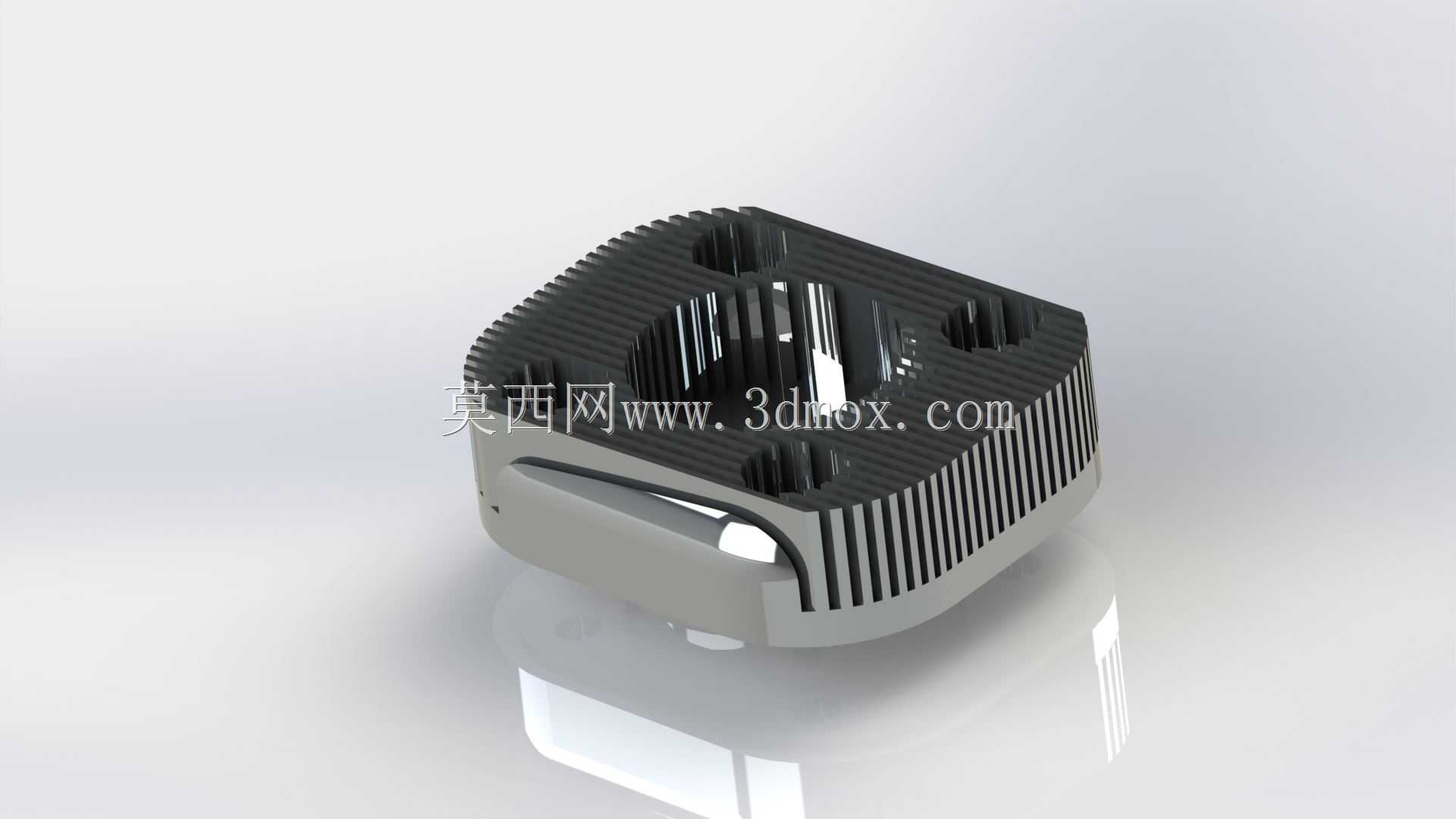

　　避免风机噪音与发动机本体噪音叠加后，超出整车的NVH设计限值。在设计过程中，还充分考虑了不同配套机型的适配性，驱动端的接线接口采用标准的车用防水接插件，可直接对接发动机线束的预留接口，不需要额外改接线束，蜗壳的出口法兰尺寸也匹配主流小排量发动机的进气接口规格，可直接跨平台适配多款同排量的动力机型，减少后续派生设计的重复工作量。从安装边界尺寸来看，整体最大外轮廓的宽度控制在120mm以内，轴向长度不超过180mm，安装孔的中心距为90mm，在发动机舱的侧置安装位上，距离周边的水管、线束的最小间隙保持在15mm以上，即使在发动机最大悬置位移的工况下，也不会与周边部件发生磕碰。壳体材质选用铸铝合金，在保证结构强度的前提下，整体重量控制在1.2kg以内，不会给发动机本体增加过多的附加载荷，同时铸铝的导热性能较好，能将驱动单元工作时产生的热量快速通过壳体散发出去，避免长时间运行时电机出现过热退磁的问题。
