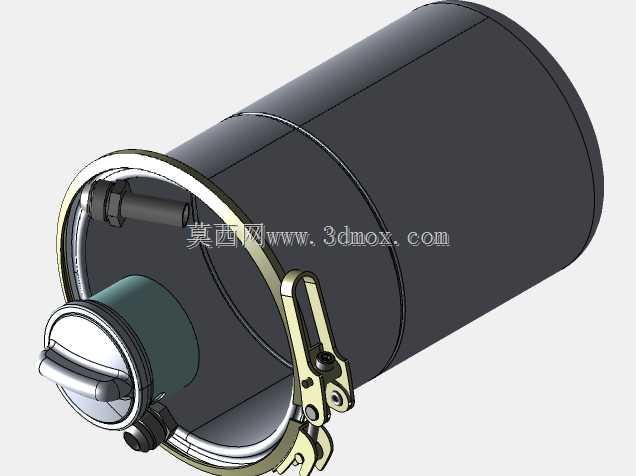

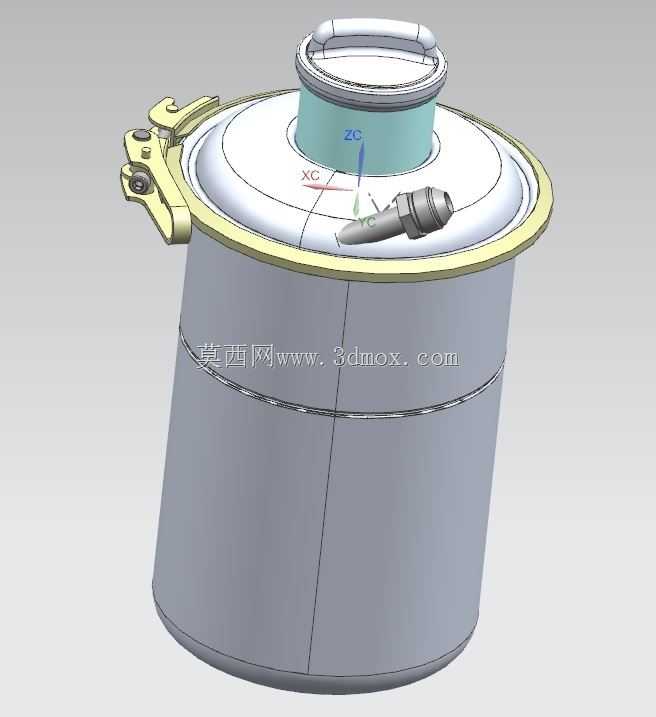

快拆式Rotax动力配套储油罐体结构设计

这款储油罐体主要适配Rotax系列轻型动力单元，广泛应用于轻型通航飞行器、小型越野卡丁车、全地形车、便携应急动力机组等对动力单元重量、可靠性有严苛要求的场景，作为动力系统的核心燃油存储部件，承担着为动力单元持续稳定供给洁净燃油、隔绝外界杂质与水汽侵入、适配复杂工况下燃油容积变化的核心作用，能够在大角度倾斜、持续振动、温差跨度较大的户外作业环境中保持可靠的密封与供油性能，避免出现燃油渗漏、供油中断、燃油被污染等影响动力正常运行的问题。

在功能特性设计上，罐体顶部采用了偏心快拆锁紧结构，搭配周圈密封压边设计，无需额外专用工具即可快速完成顶盖的开启与锁闭，方便日常对罐体内部进行清洁、检修与燃油状态检查，快拆锁扣的压紧行程经过精准匹配，能够在锁止状态下持续为顶盖密封件提供均匀的压紧力，长期使用也不会出现密封压合不均导致的渗漏问题。顶盖集成了带防护结构的燃油加注口与侧向燃油输出接口，加注口高出顶盖平面一定高度，可避免加注过程中燃油溢出沿罐壁流淌，输出接口采用侧置低点位布局，能够最大程度利用罐内燃油容积，减少无法被油泵抽取的残余燃油量，同时接口的安装角度经过优化，可适配不同走向的燃油管路布设，避免管路出现过度弯折影响通油效率。

整体罐体采用直筒加圆弧过渡底的外形结构，罐体侧壁设置有一圈环形加强筋，既能够提升罐体整体的结构刚性，降低薄壁罐体在受内外压差变化时出现形变的概率，也可以作为罐体安装定位的参考基准。罐体的安装边界充分考虑了轻型动力单元的紧凑布局需求，直筒段外径控制在适配多数Rotax动力配套安装位的尺寸范围内，罐体总高度预留了与周边机架、散热部件的安全间隙，底部圆弧结构可避免应力集中，在承受持续振动载荷时不会出现焊缝开裂的问题。顶盖与罐体结合面的密封结构采用耐油橡胶材质适配，可长期耐受汽油、混合机油等常用燃油的腐蚀，在-30℃到80℃的工作温度区间内保持稳定的密封弹性，快拆锁扣的铰接部位做了防松脱设计，在高频振动工况下不会出现锁扣自行松脱的情况，全方位保障动力系统燃油供给环节的可靠性。
