高扭矩航模用RC舵机结构设计

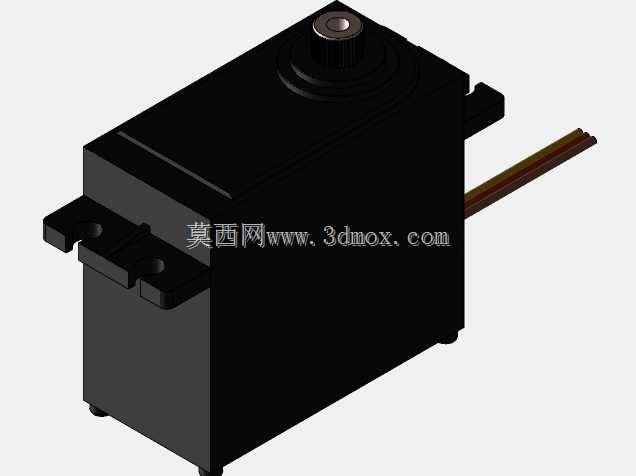

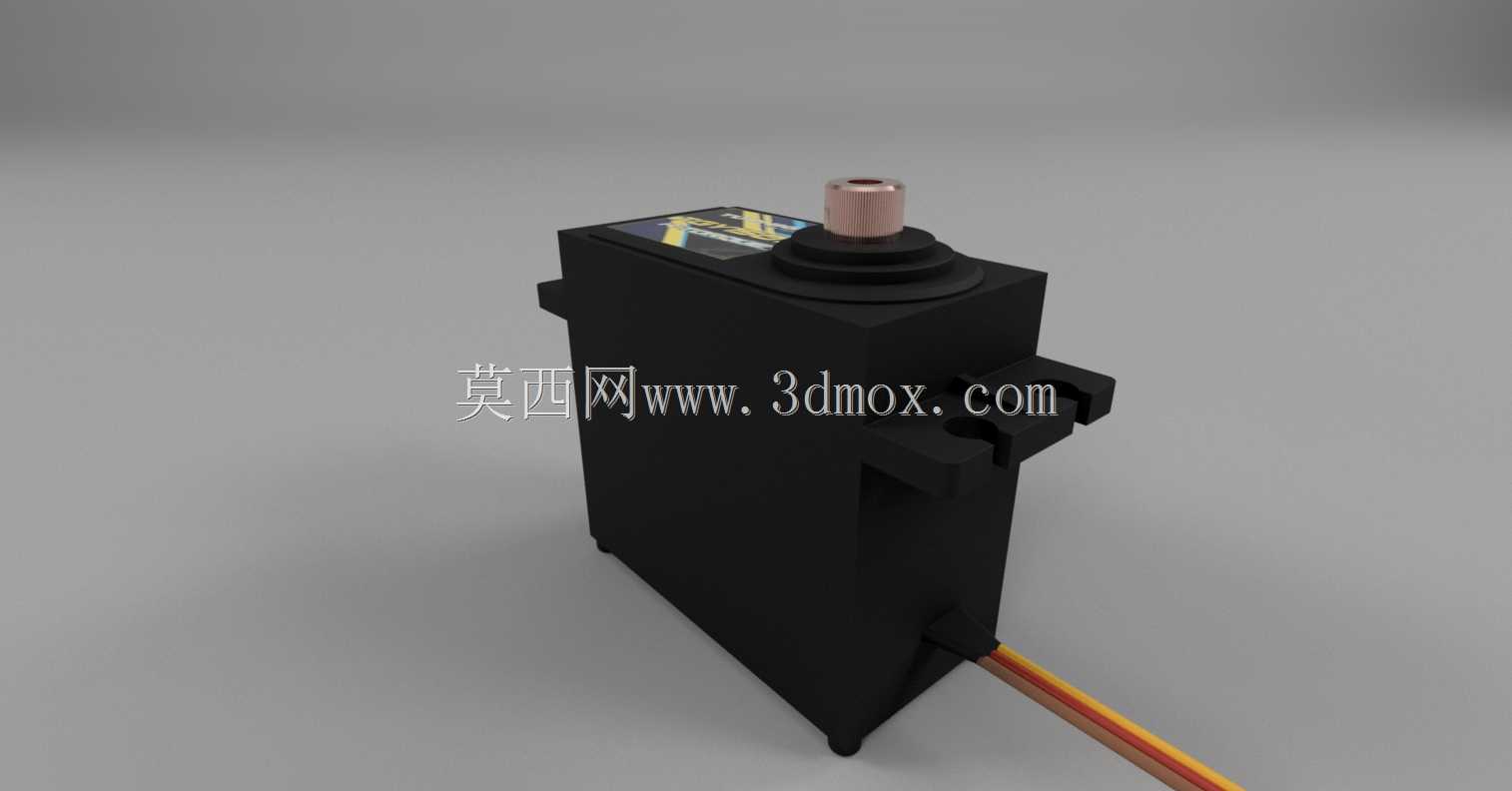

这款高扭矩RC伺服舵机是面向遥控模型领域开发的执行部件，核心应用场景覆盖固定翼航模舵面控制、越野遥控车转向与油门驱动、仿真模型关节动作驱动、小型机器人关节执行等对输出扭矩、响应速度有较高要求的场景，能够在紧凑的安装空间内提供稳定的角度控制输出，满足模型运动过程中精准的动作执行需求。从实际用途来看，该舵机作为遥控系统的终端执行单元，接收控制端输出的PWM信号后，将电信号转化为输出轴的定角度转动，带动连接的舵面、摇臂等部件完成指定动作，相比普通小扭矩舵机，它能够适配更大尺寸、更高负载的模型结构，在大舵角偏转、持续负载保持的工况下也能维持稳定的输出力矩，不会出现抖舵、扭矩不足导致的动作失效问题。在功能特性设计上，这款舵机采用标准矩形壳体结构，顶部设置带齿纹的金属输出轴，能够兼容市面上主流的舵机摇臂、舵盘配件，无需额外改装即可完成配件替换；壳体两侧预留标准安装耳位，耳位上开设定位安装孔，方便用户通过螺丝快速将舵机固定在模型的安装位上；尾部引出三线信号电源线，采用通用的红黑橙线序定义，适配绝大多数常规接收机、舵机控制器的接口定义，降低用户的接线调试成本。设计思路上，这款舵机优先平衡了输出扭矩与外形尺寸的关系，内部采用多级减速齿轮组放大电机输出扭矩，同时将控制电路板、驱动电机、减速组紧凑排布在壳体内，尽可能压缩整体体积，避免占用模型内部过多的安装空间；壳体采用高强度工程塑料材质，兼顾轻量化与结构强度，能够承受模型运动过程中产生的振动与冲击，输出轴采用金属材质提升耐磨性能，延长舵机的使用寿命。外形尺寸与安装边界方面，该舵机整体长宽高尺寸为40.7mm×20.5mm×39.5mm，属于标准尺寸舵机范畴，两侧安装耳的孔距符合通用舵机安装规范，输出轴轴心到壳体底部的高度、输出轴伸出壳体顶面的长度都遵循行业通用标准，能够直接替换同规格的其他标准舵机，用户在升级替换时无需重新修改模型的安装结构，大幅降低改装适配的工作量。
