E27螺口灯座结构三维设计作品

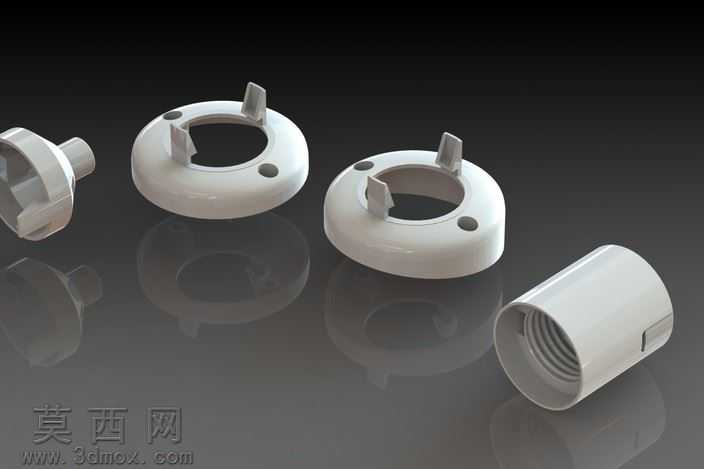

本作品为E27规格螺口灯座的三维参数化设计成果，建模阶段采用SolidWorks软件完成全结构的特征化构建，首先依据民用螺口灯座的通用安装尺寸规范，绘制灯座底座的截面草图，通过旋转凸台特征生成带安装孔位的环形底座基体，在底座上精准定位三个卡扣凸耳的位置，采用拉伸凸台特征做出卡扣的限位结构，同时在底座对应位置预留两个圆形安装定位孔，用于灯座与灯具壳体的螺丝固定。针对带内螺纹的灯座套筒部分，先绘制套筒的圆柱基体，通过螺旋线扫描切除特征生成标准E27规格的内螺纹结构，螺纹牙型、螺距完全匹配民用灯泡的安装标准，同时在套筒外侧做出限位卡槽，用于和底座卡扣实现快速卡接装配，无需额外螺丝即可完成两个部件的组合固定。材质与渲染阶段，为灯座整体赋予乳白色阻燃PC塑料材质，调整材质的漫反射粗糙度、高光反射参数，还原民用塑料灯座的哑光磨砂质感，在场景中搭建三点布光系统，添加地面反射平面，通过光线追踪渲染输出最终展示图，清晰呈现灯座的外观细节与装配关系。设计过程中充分考虑灯座的实际使用需求，卡扣结构的尺寸经过反复校验，确保套筒与底座卡接后无松动、可承受灯泡拧入的扭矩，内螺纹的尺寸公差控制在民用电器配件的标准范围内，保证灯泡安装顺畅无卡滞，底座的安装孔位间距适配常规吸顶灯、吊灯的安装点位，整体结构简洁合理，无多余冗余特征，所有壁厚均匀一致，符合注塑成型的工艺要求，可直接用于产品开模前的结构验证、装配干涉检查，也可作为灯具设计的配套组件调用，帮助设计者快速完成整套灯具的结构搭建，减少重复建模的工作量。
