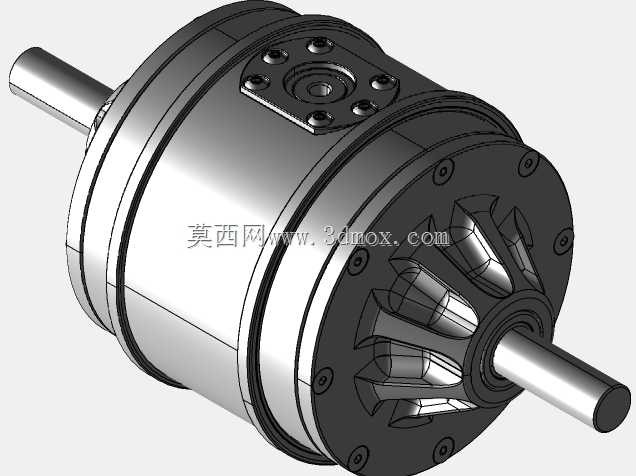

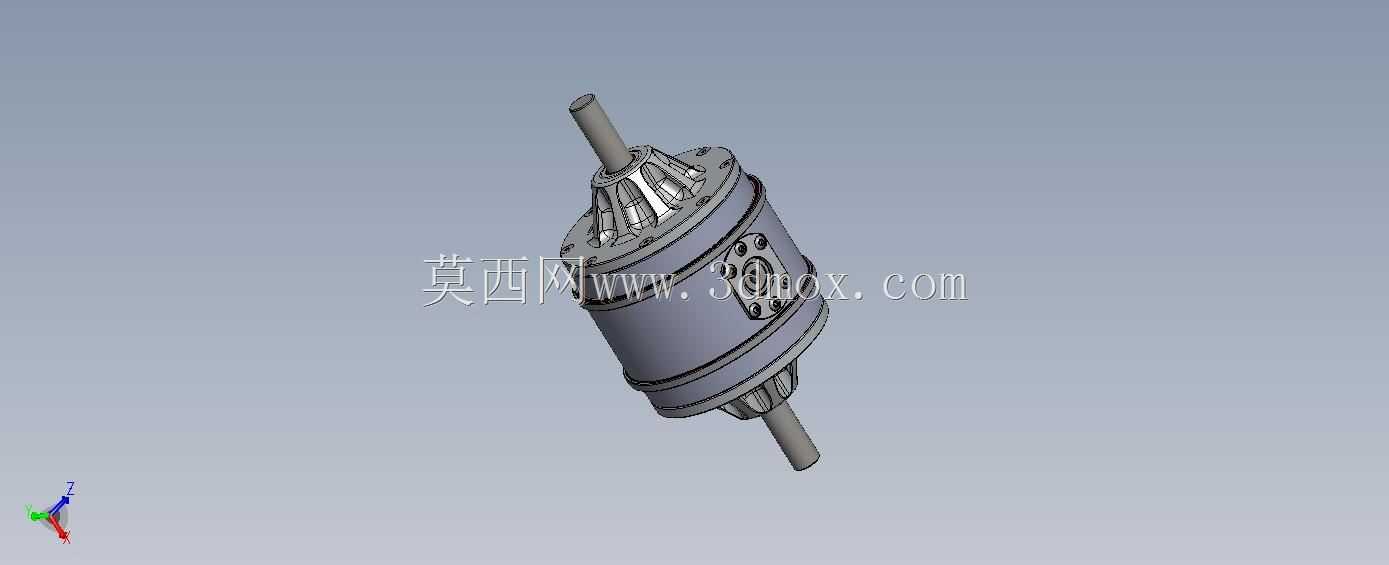

直接驱动式反向旋转齿轮箱结构设计

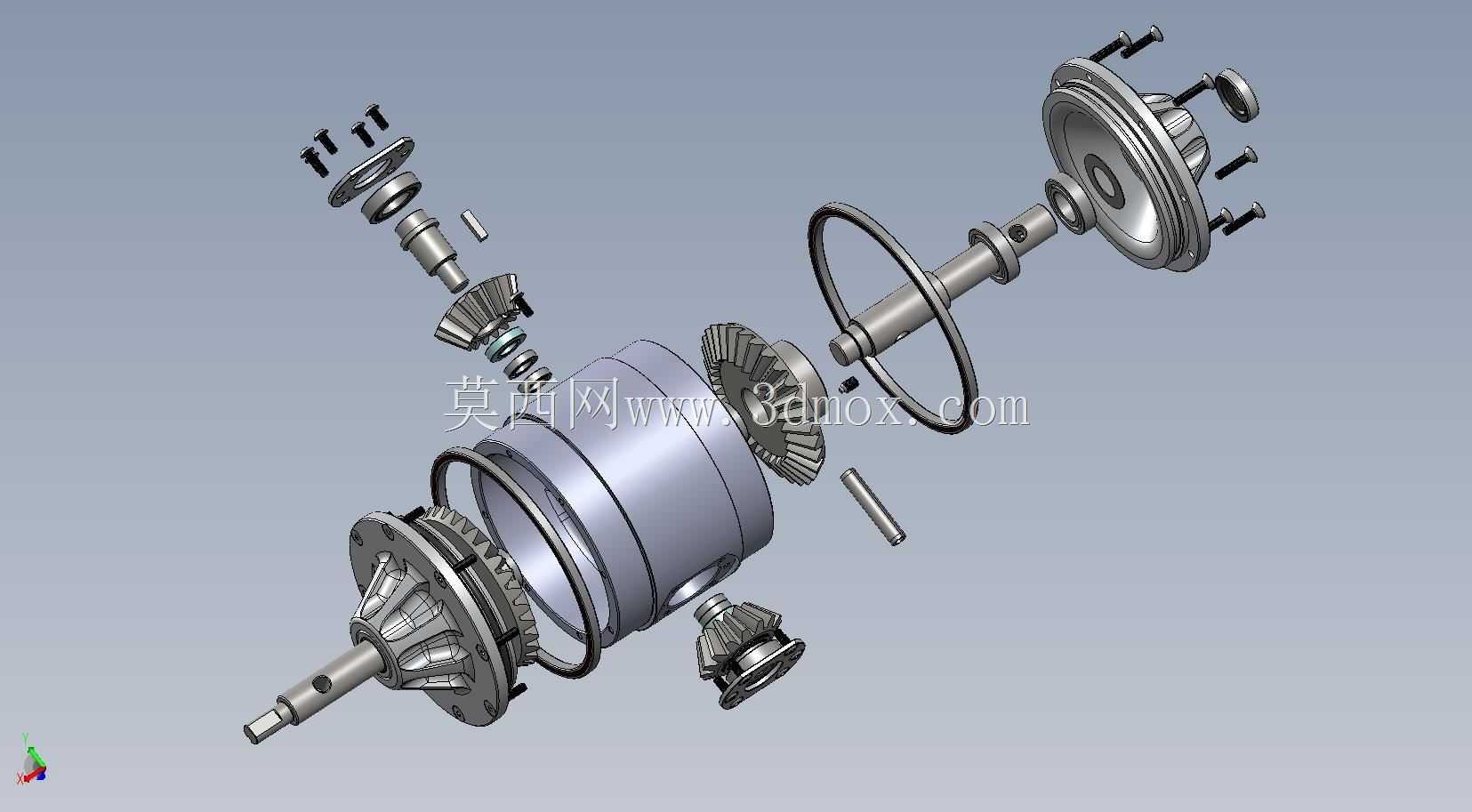

这款直接驱动式反向旋转齿轮箱，主要面向需要同轴反向动力输出的紧凑传动场景，常见于小型电动工具、精密传动实验台、微型动力换向装置以及小型特种作业设备的动力传递环节，能够在不额外增加传动链路的前提下，实现输入轴与输出轴的同轴反向转动，大幅缩减传统换向结构所需的安装空间，降低多级传动带来的能量损耗。从实际用途来看，该齿轮箱可直接对接驱动电机的输出端，无需额外加装联轴器或过渡传动件，即可完成动力的换向传递，适配对传动精度、空间占用有较高要求的小型动力系统，比如手持式双向打磨设备、微型双向旋转实验夹具、小型同轴对转推进装置等场景，能够稳定传递额定范围内的扭矩，避免传统多级齿轮换向带来的背隙过大、传动效率偏低的问题。在功能特性上，该齿轮箱采用伞齿轮组作为核心换向结构，输入与输出轴保持同轴布局，箱体采用一体化圆柱式结构设计，外壳带有加强筋结构提升整体刚性，两端伸出的轴段可直接对接负载端与驱动端，箱体侧面预留的安装定位孔可方便将齿轮箱整体固定在设备基座上，内部齿轮组采用密闭式润滑腔设计，可存储润滑脂降低齿轮啮合磨损，延长整体使用寿命。设计思路上，这款齿轮箱优先考虑直驱场景的适配性，摒弃了传统换向齿轮箱的旁置输出轴结构，将输入输出轴布置在同一轴线上，最大限度缩小了齿轮箱的径向占用尺寸，伞齿轮的啮合参数经过匹配调校，保证反向传动过程中转速传递的一致性，避免两端输出转速差过大影响设备运行稳定性，箱体的散热筋结构同时兼顾刚性提升与工作散热需求，在持续运转过程中能够将齿轮啮合产生的热量快速导出，避免内部温度过高导致润滑失效。从安装边界来看，该齿轮箱整体为圆柱形结构，径向尺寸紧凑，两端轴段的直径、伸出长度都做了标准化适配，可直接匹配常规小型驱动电机的输出轴尺寸，侧面的安装孔位采用对称布局，既可以通过法兰对接安装，也可以通过侧面固定座完成锁紧，安装过程中无需额外定制转接件，轴向总长度控制在紧凑区间内，能够嵌入空间狭小的设备腔体内部，适配各类小型集成化设备的装配需求，齿轮啮合的间隙经过优化控制，传动过程中运行平稳，噪音水平较低，适合对运行静谧性有一定要求的民用或实验类设备使用。
