蜗壳式涡轮流体增压泵结构设计

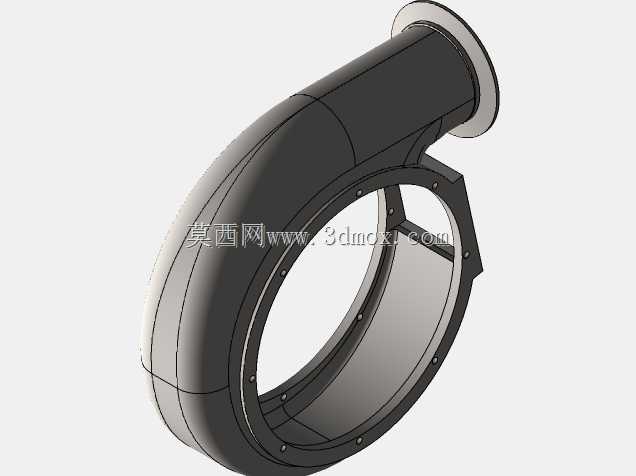

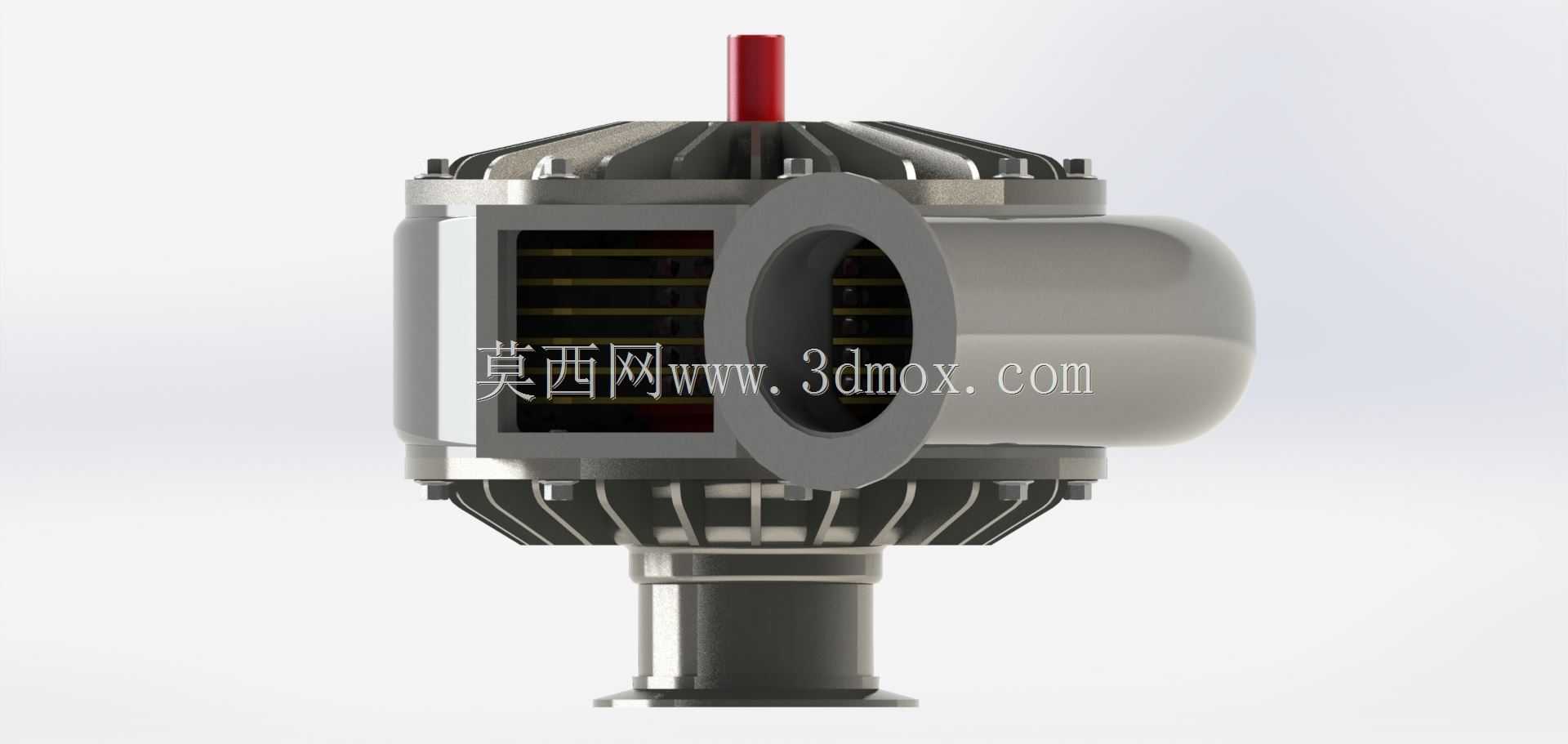

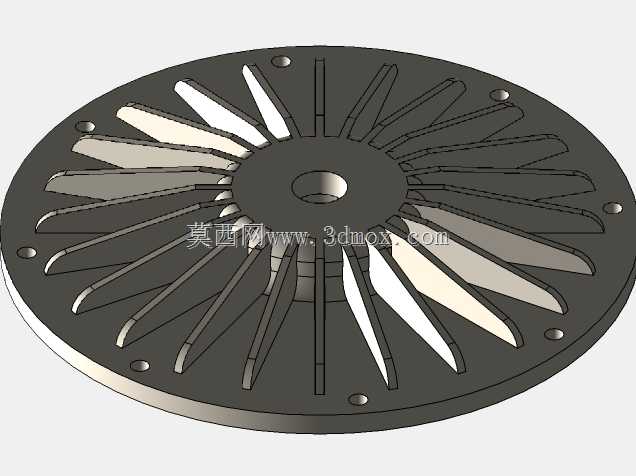

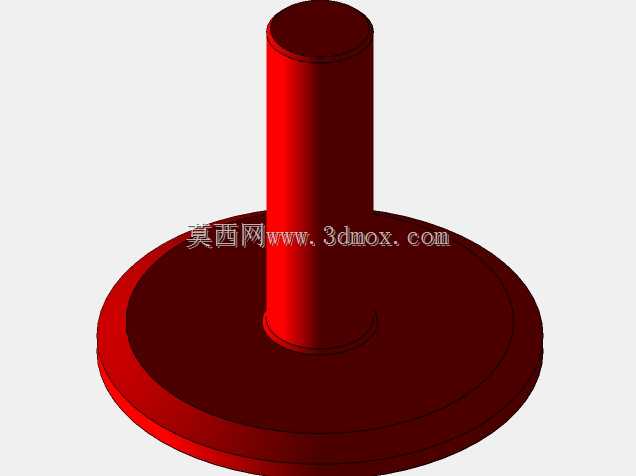

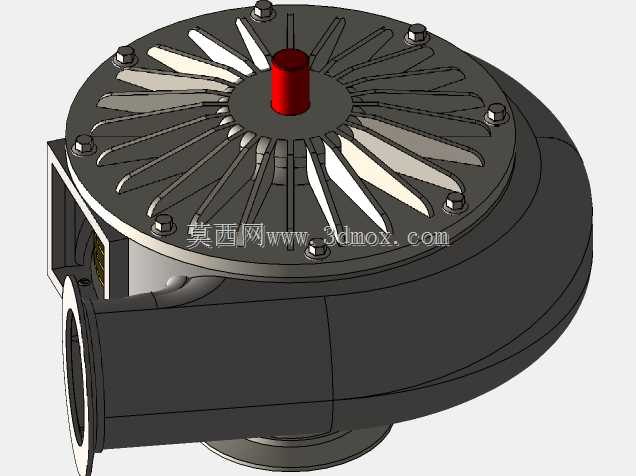

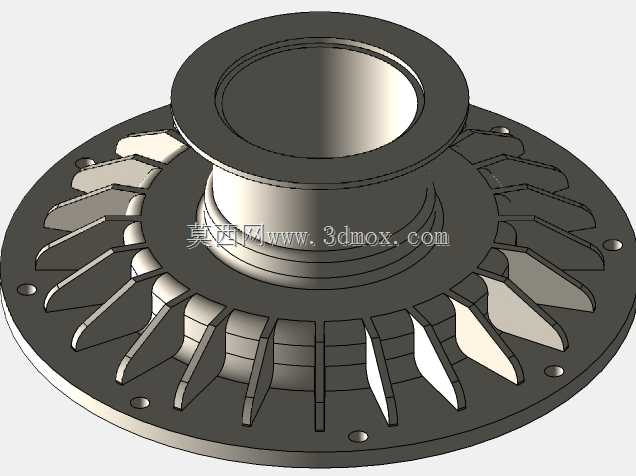

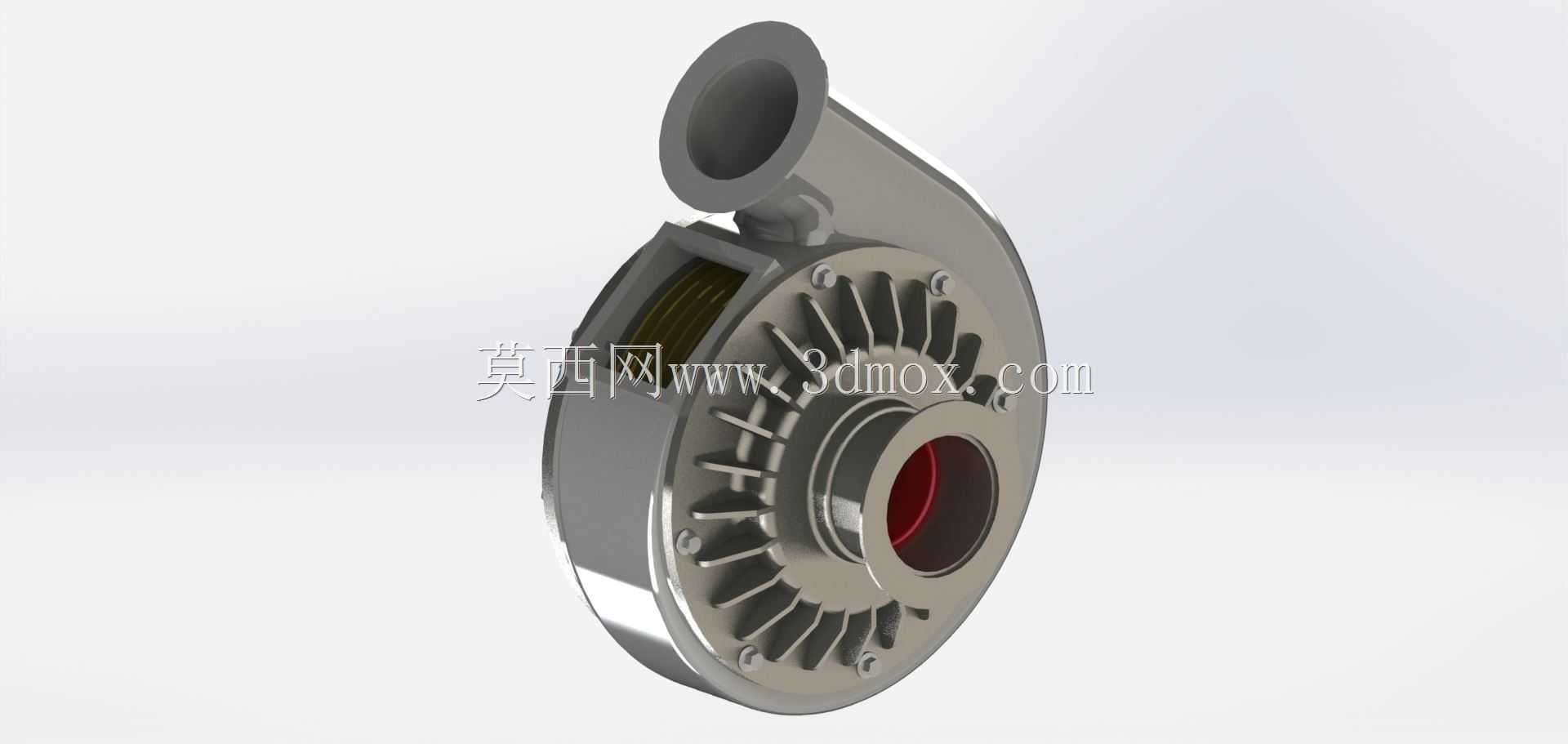

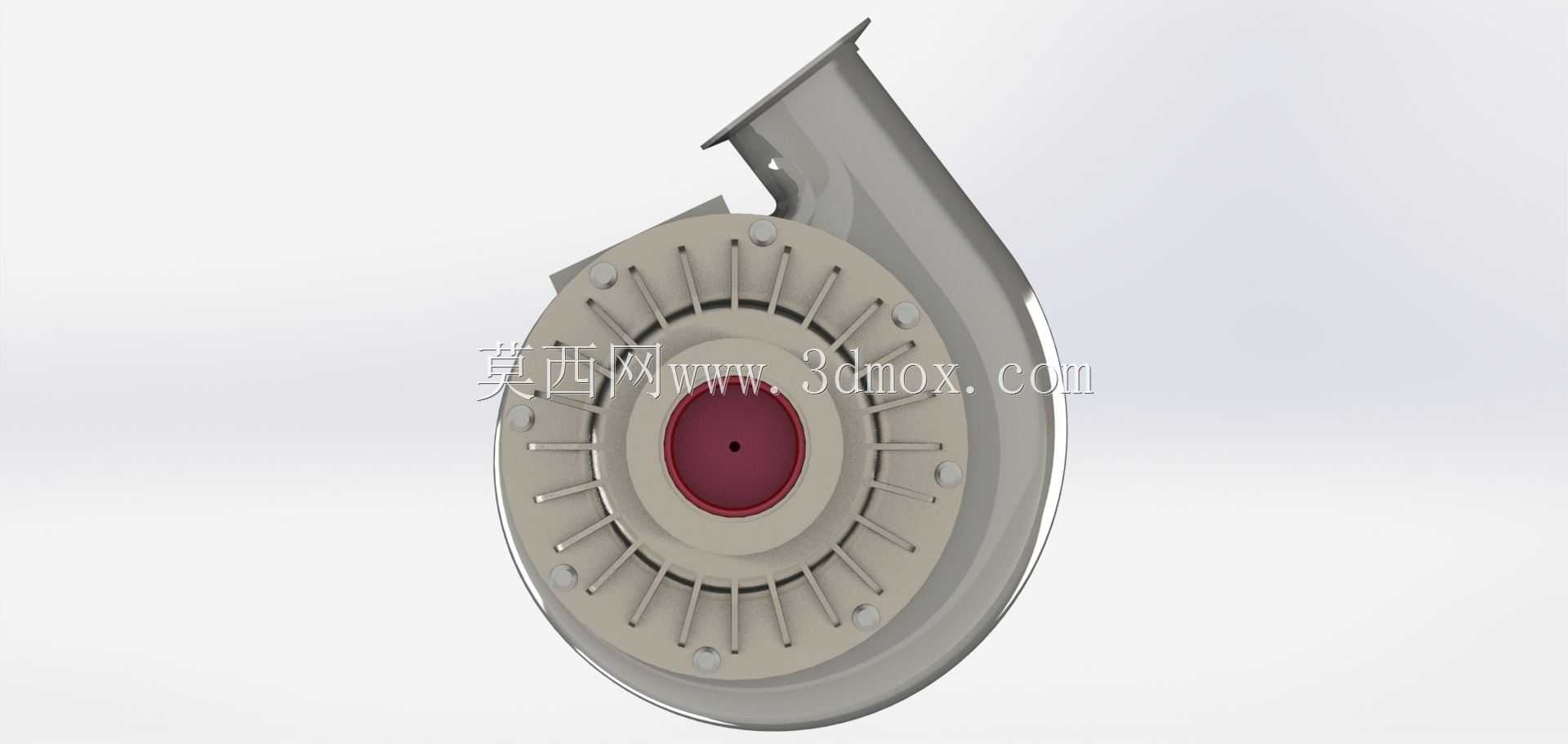

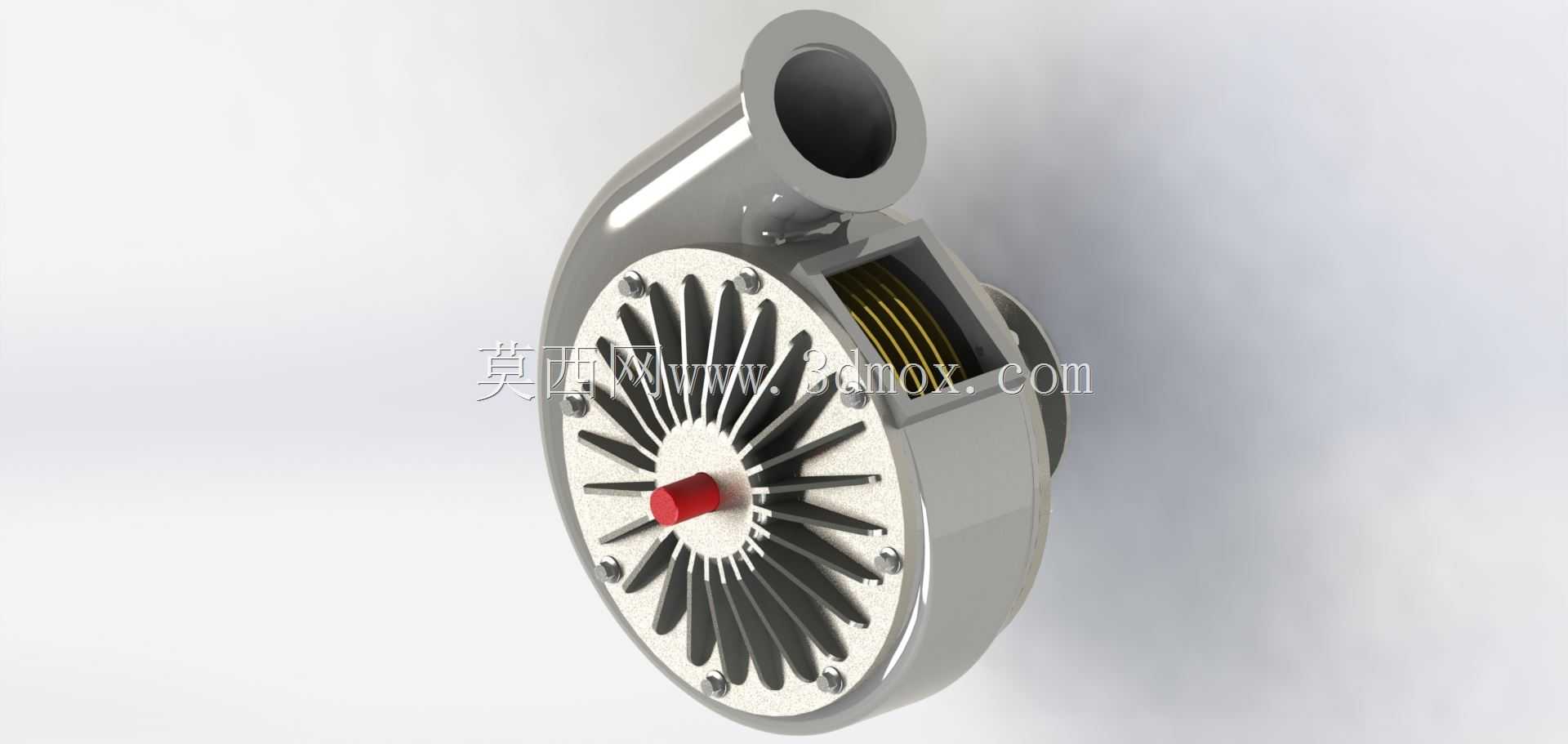

该涡轮泵属于流体动力输送类核心部件，主要应用于航空航天推进系统供料、高性能发动机燃油输送、工业高压流体循环、特种工况介质增压等场景，可在高转速工况下实现低粘度流体的稳定加压输送，相比普通容积式泵具备流量均匀、运转平稳、输出压力脉动小的优势，能够适配连续供料的高精度动力系统需求。从功能特性来看，该泵采用离心式涡轮做功结构，流体从中心轴向入口进入叶轮腔后，通过高速旋转的叶轮获得动能，再经由渐扩式蜗壳流道将动能转化为压力能，最终从切向出口输出高压流体，可满足大流量、中高输出压力的工况要求，运转过程中动平衡表现优异，振动与噪音控制表现突出。设计思路上，整体采用轴向进液、切向出液的经典离心泵布局，叶轮部分采用径向直叶片搭配加强筋结构，既保证了叶片在高转速下的结构强度，避免流体冲击导致的叶片形变，又通过筋条优化了叶轮盘面的应力分布，降低高速旋转时的盘面应力集中风险；蜗壳流道采用等变曲率过渡设计，从叶轮外缘到出口段的流道截面逐步扩大，尽可能减少流体在流道内的涡流损失与沿程阻力，提升泵的整体工作效率；中心轴孔采用定位凸台结构，可与驱动轴实现精准同轴配合，保证装配后的运转同轴度，降低偏磨风险。外形与安装边界方面，整体主体为圆形蜗壳结构，切向出口为圆管接口，可直接对接标准管路法兰或快接接头，安装时以中心轴孔为定位基准，蜗壳外缘预留的安装孔位可实现与安装基座的刚性固定，整体结构紧凑，径向尺寸与轴向长度的比例适配狭小安装空间的动力舱布局需求，进出口的位置设计可适配多种管路走向，无需额外加装转向接头即可完成管路对接，能够有效减少系统管路的冗余设计，降低整体系统的重量与流阻损失。
