双槽七号电池仓固定支架结构设计

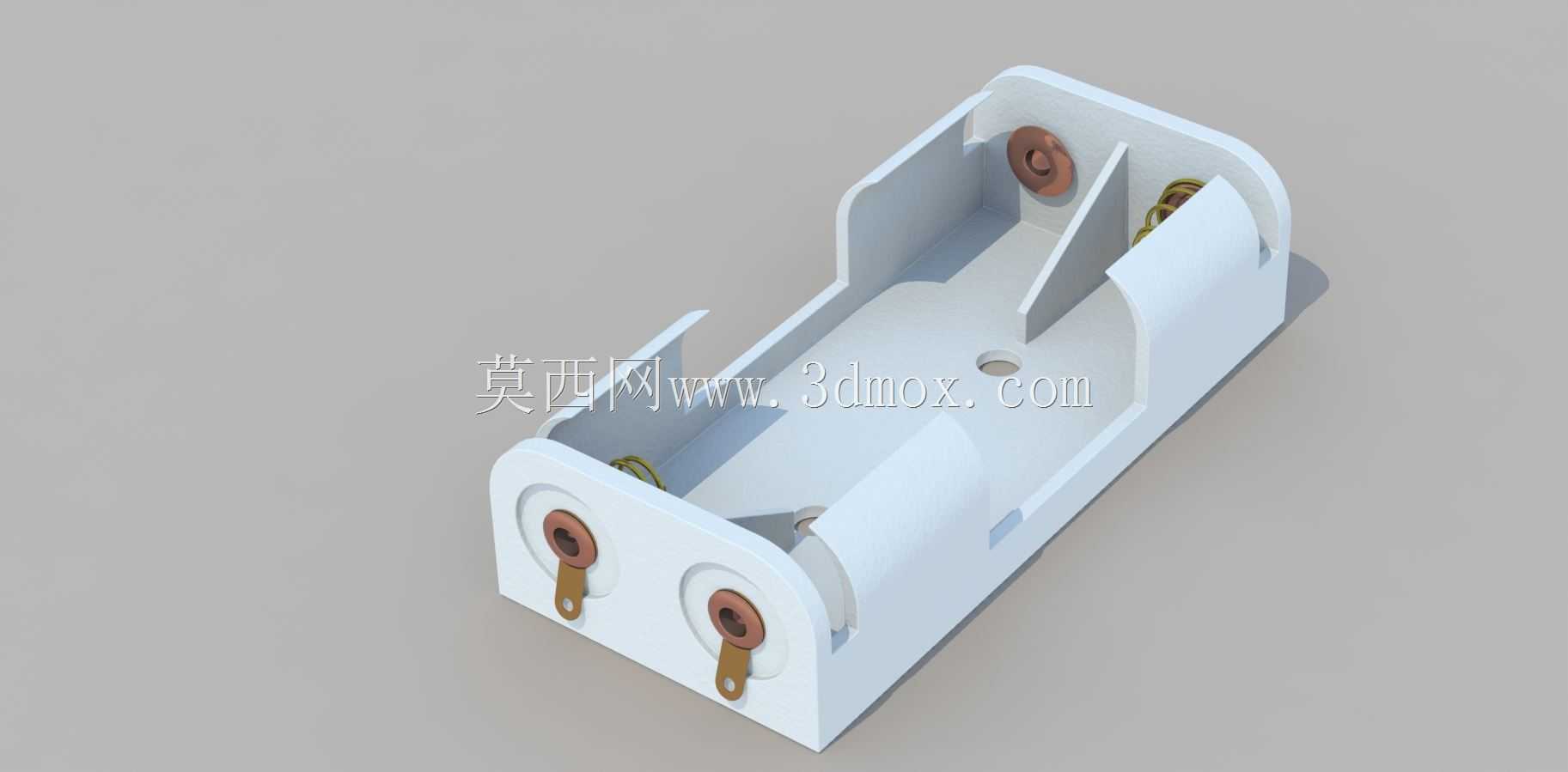

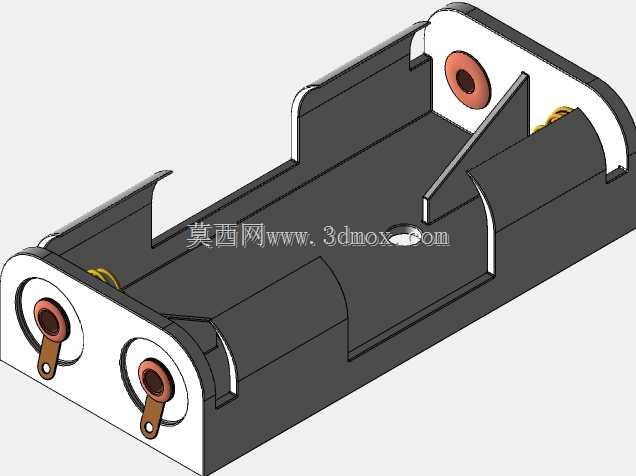

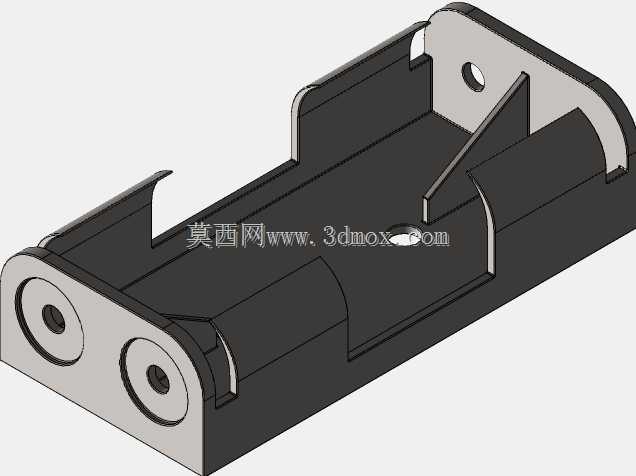

　　这款双位AAA电池固定支架，主要面向小型手持检测设备、便携传感终端、低功耗工控采集模块这类需要内置七号电池供电的场景设计，作为电池仓的核心承载结构，承担电池定位、电极导通、安装固定的多重作用，能在设备受振动、倾斜甚至短时倒置的工况下，保证电池与导电触点的可靠接触，避免出现供电瞬断的问题。从结构设计逻辑来看，支架整体采用槽型开放式布局，两个平行排布的电池容纳槽刚好适配单节AAA电池的圆柱外形，槽体内侧做了微凸的限位筋，既可以减少塑胶件与电池外壳的接触面积，降低电池装入取出时的摩擦阻力，也能抵消塑胶件成型后的轻微收缩变形，避免槽体尺寸偏差导致电池卡滞或者松旷。支架两端的电极安装位做了沉台设计，用来固定铆接式导电铜眼与弹片，

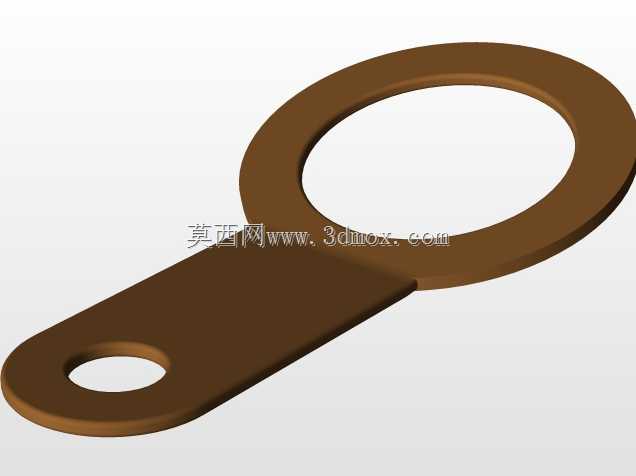

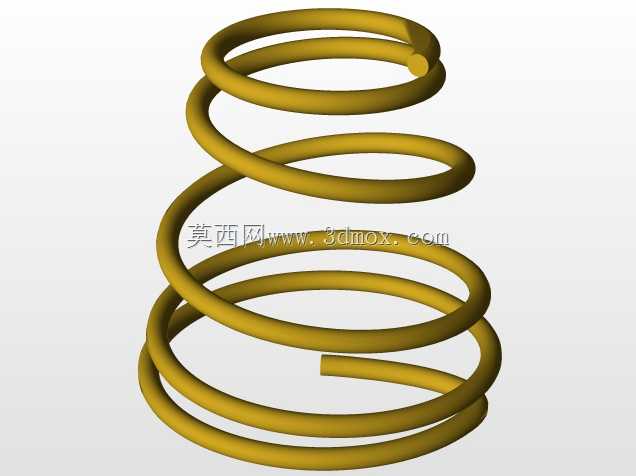

　　其中一端的弹片预留了合理的压缩行程，装入电池时可以通过弹片的形变提供持续的顶紧力，抵消电池长度的制造公差，保证正负极与导电件的接触压力处于合理区间，避免接触电阻过大导致的供电压降问题。支架侧边设置的弹性卡扣结构，是为了适配设备壳体的卡装固定需求，不需要额外打螺丝就能快速将整个电池架固定在壳体内的预设安装位，卡扣的形变角度与卡合量经过校核，既保证装配时的推入手感顺畅，也能在设备常规使用的振动环境下不会出现松脱。从安装边界来看，支架整体的长宽高尺寸适配两节AAA电池并排排布的最小空间需求，槽体边缘做了圆角过渡，避免装配时刮伤电池外皮，两端的电极开孔位置与设备主板的供电焊盘位置精准对应，方便后续焊接导线或者直接插接供电端子。

　　支架上预留的定位小孔，既可以作为模具加工时的顶针位置，也能在需要额外加固时穿入细螺丝辅助固定，适配不同设备的安装需求。在实际选型使用时，需要注意支架的槽体内径与选用的AAA电池外径匹配，电极弹片的材质要选用导电性好、抗疲劳的铜质材料，避免长期使用后弹片松弛导致接触不良，开放式的槽体结构也方便日常更换电池时的操作，不需要额外的仓盖卡扣结构就能实现电池的限位，适合对装配效率要求高、内部空间紧凑的便携电子设备使用。
