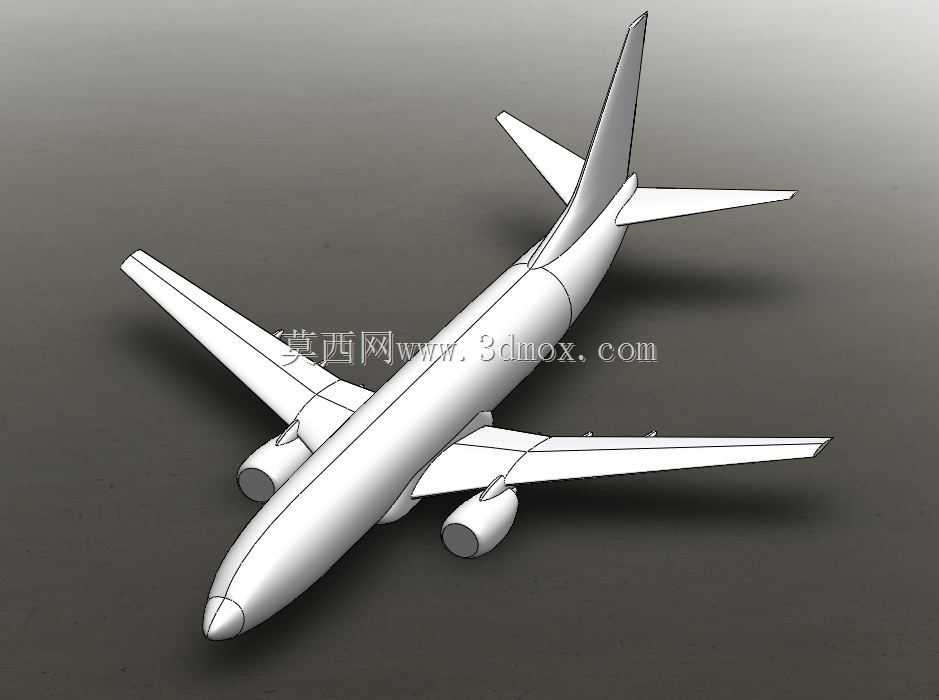

波音737-800民用干线客机精细三维结构

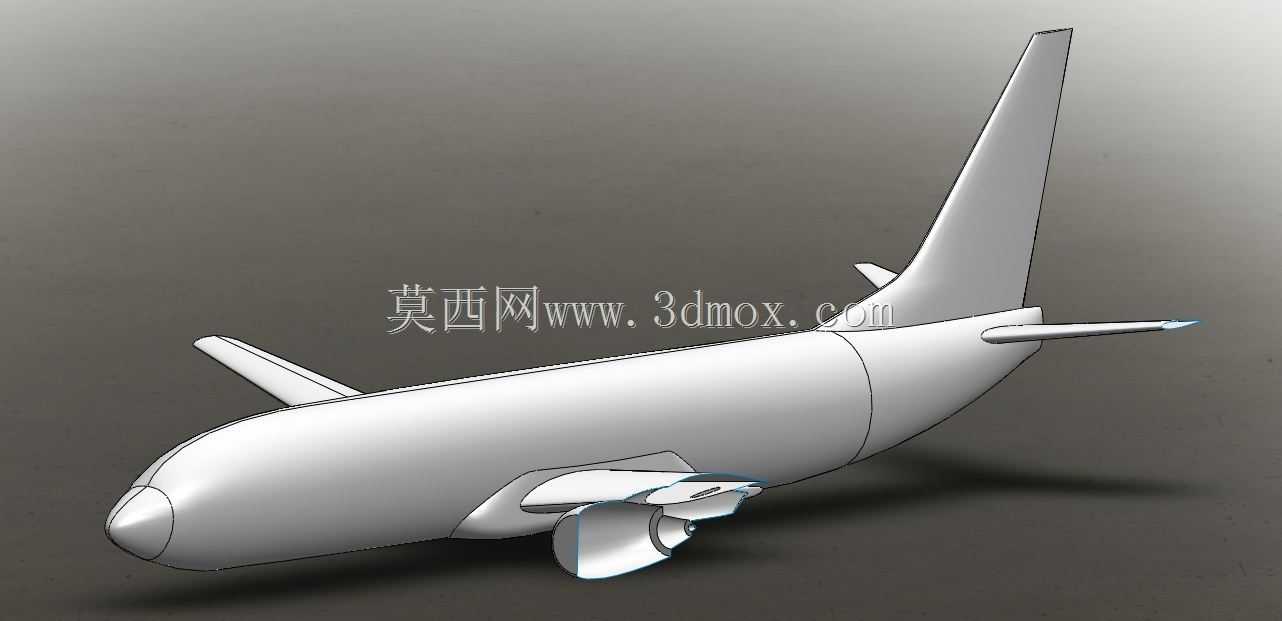

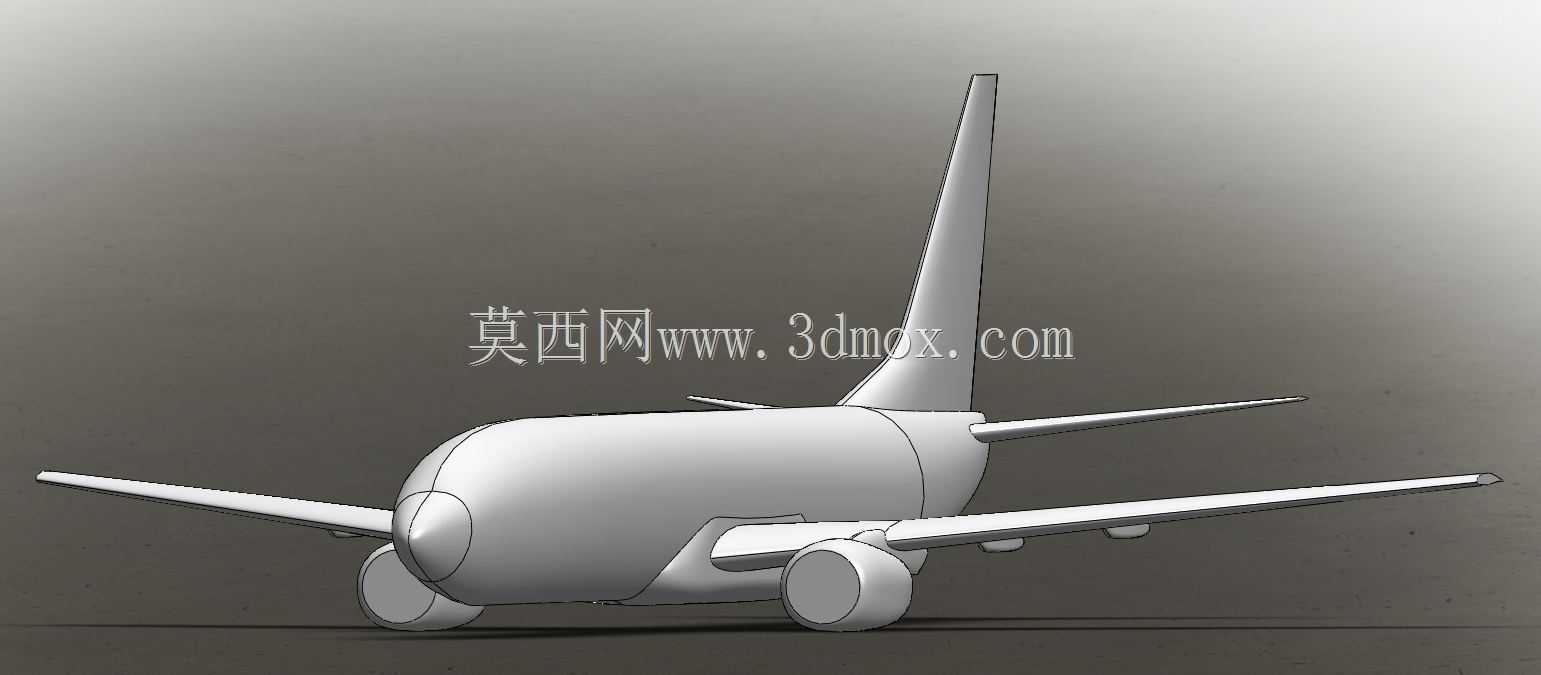

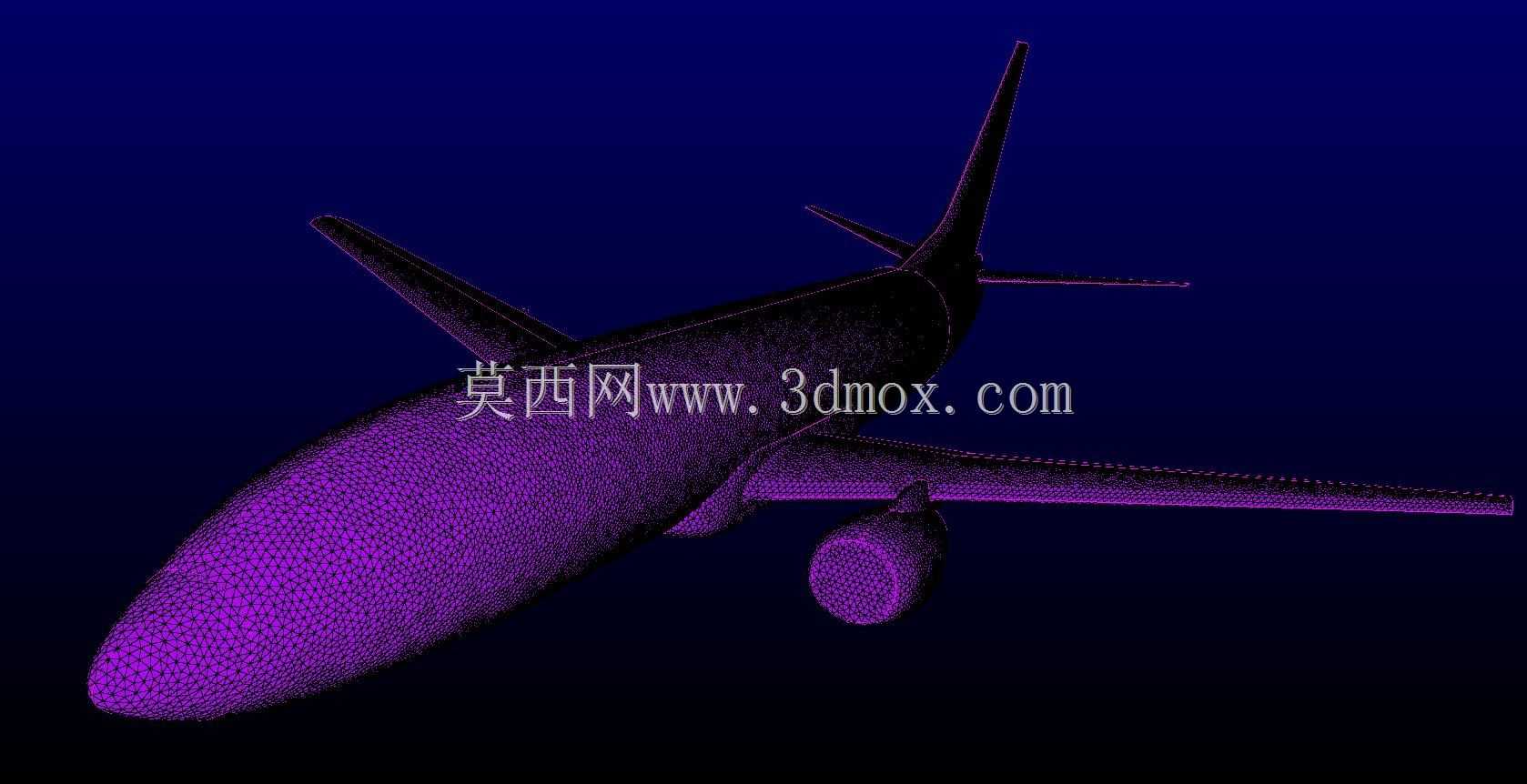

该三维模型还原的是单通道窄体民用干线客机，这类航空器是当前中短程民航客运市场的核心运力载体，广泛应用于国内干线、区域国际航线的旅客运输、行李及小件航空货运场景，同时也可作为民航机务培训、航空科普展陈、机场运行仿真系统的核心载体，适配机场地面保障流程模拟、客舱服务实训、航空器维修教学等多类专业场景的数字化需求。模型完整还原了该机型的气动外形与核心结构特征：机身采用经典的窄体圆筒形增压舱设计，匹配单通道客舱的布局边界，机身长度、翼展、垂尾高度的比例严格参照实机气动设计规范，机翼采用下单翼后掠布局，翼尖配置融合式小翼结构以降低巡航诱导阻力，机翼下方吊挂两台大涵道比涡扇发动机，发动机短舱的气动外形、吊挂连接结构均做了精细化还原，保证气动外形的仿真精度。尾翼采用常规民用客机布局，由垂直安定面、方向舵、水平安定面与升降舵组成，各操纵面的外形边界、偏转预留间隙都在模型中有所体现，能够支持飞行动力学仿真过程中的操纵面运动模拟。机头部分还原了流线型雷达罩、多块式驾驶舱风挡的曲面造型，风挡的倾斜角度、框架分割比例完全匹配实机设计，保证气动阻力特性与实机一致。机身侧面沿舷窗纵向排列的客舱舷窗、前后登机门、勤务门、货舱门的位置与尺寸比例均严格对应实机布局，能够满足客舱内部布局扩展、地面保障设备对接仿真的尺寸要求。在设计思路上，模型首先围绕整机气动外形的曲面连续性做核心优化，机身、机翼、尾翼、发动机短舱的相邻曲面均实现G2连续，保证渲染与仿真过程中曲面过渡顺滑无折角，既能够支撑高精度的渲染出图需求，也可通过网格调整适配CFD气动仿真、飞行力学模拟的工程计算要求。模型同时兼顾了外观展示与结构扩展的双重需求，整机的外形安装边界严格匹配实机的地面停放尺寸，能够直接对接机场廊桥、客梯车、行李传送带车等地面保障设备的三维模型，完成机场地面运行场景的搭建；机身预留了客舱内部结构的建模接口，可进一步扩展座椅布局、客舱内饰、驾驶舱设备等细节结构，满足不同深度的仿真与展示需求。起落架部分虽未做完全外露的细节展示，但机身与机翼上的起落架舱门位置、收放预留空间均按照实机结构预留，可根据需求扩展前三点式起落架的详细结构，适配地面滑行、起降过程的仿真场景。整机的曲面拆分逻辑符合航空器的实际制造分段，机身前段、中段、后段，机翼的中央翼盒、外翼段，尾翼的安定面与操纵面均为独立曲面结构，能够支持后续的结构拆解展示、制造工艺模拟等深度应用。
