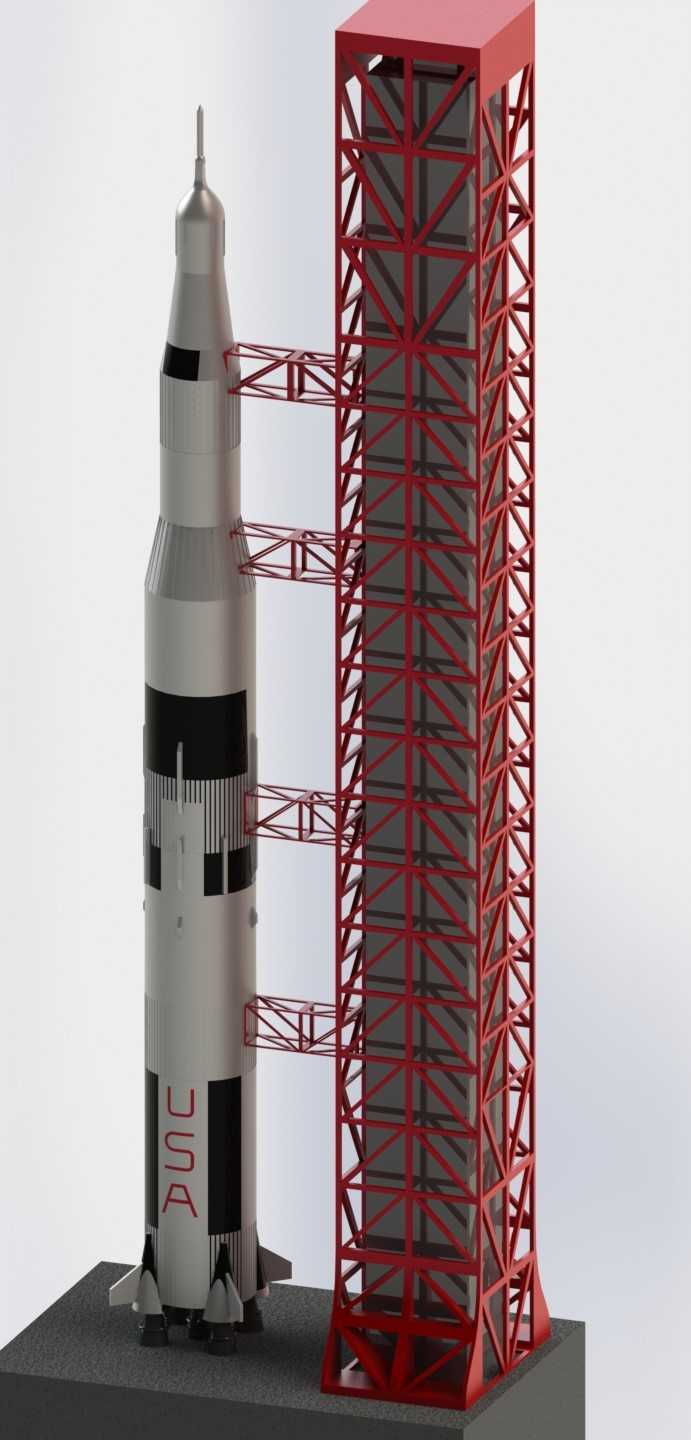

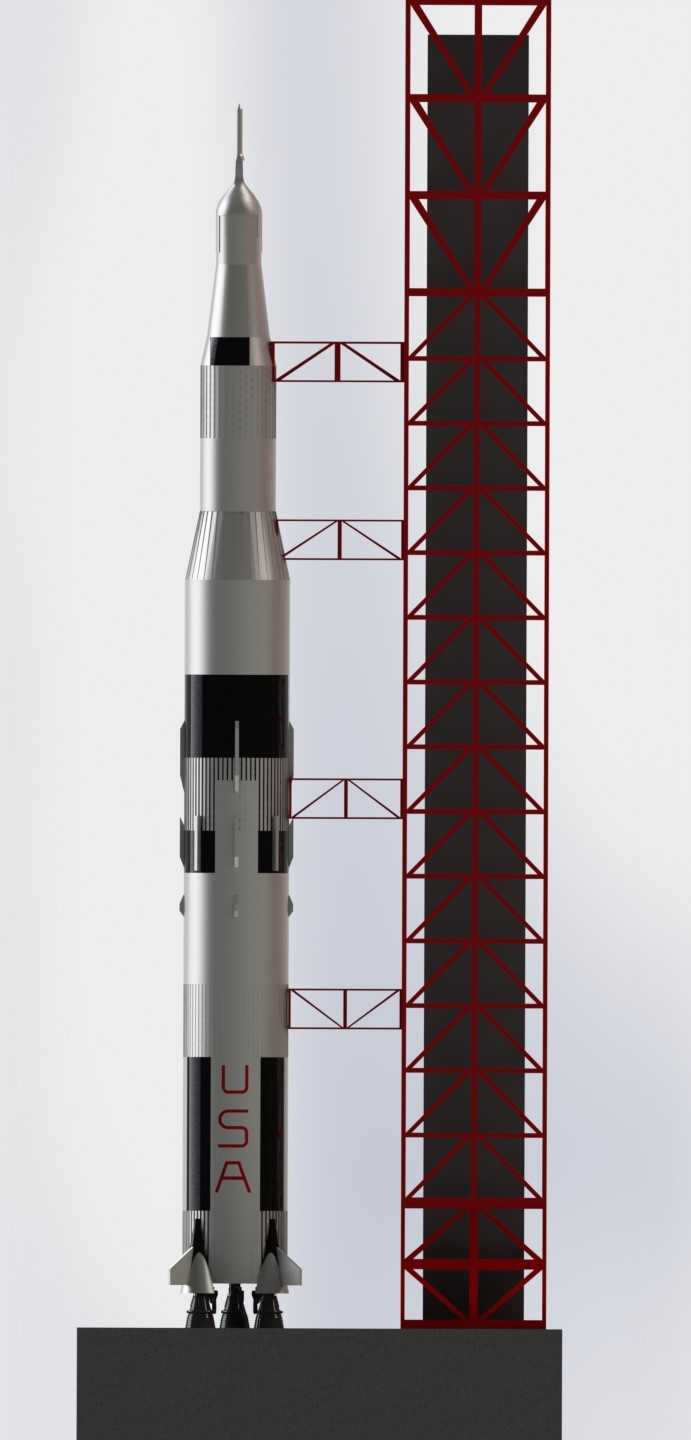

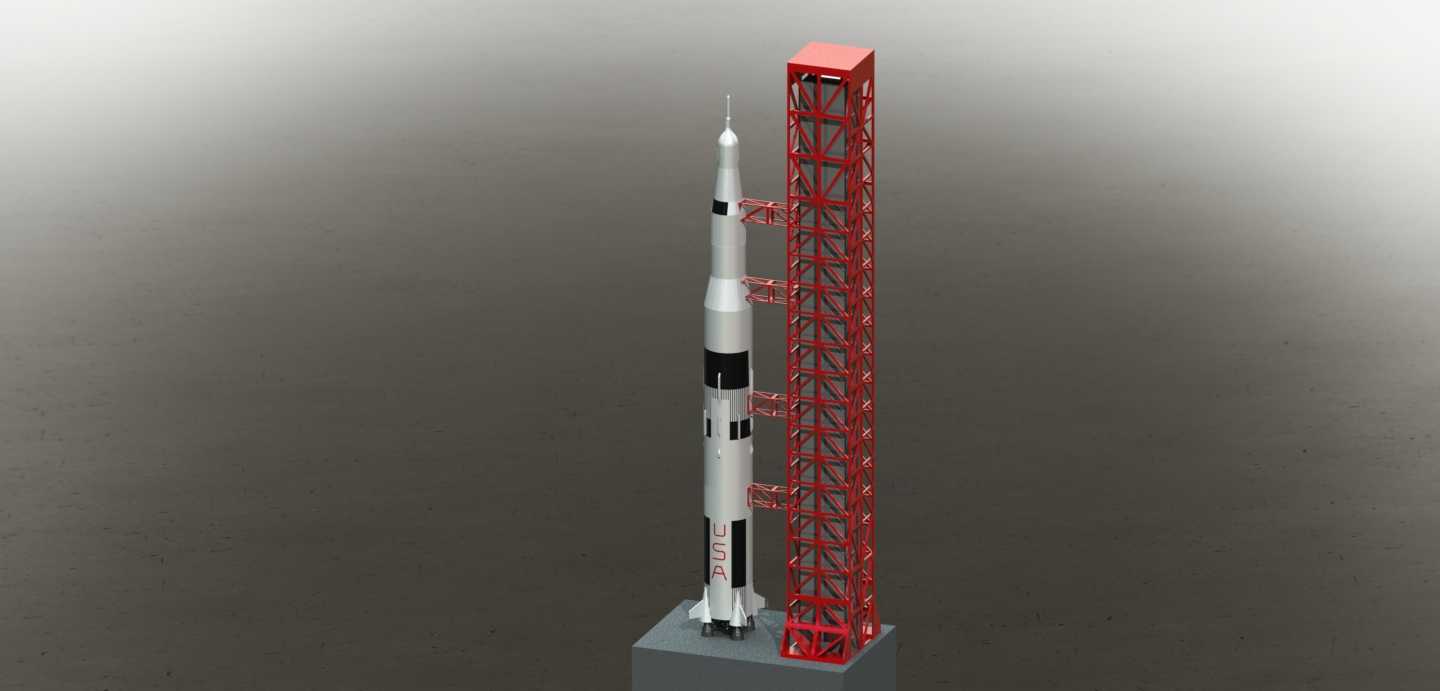

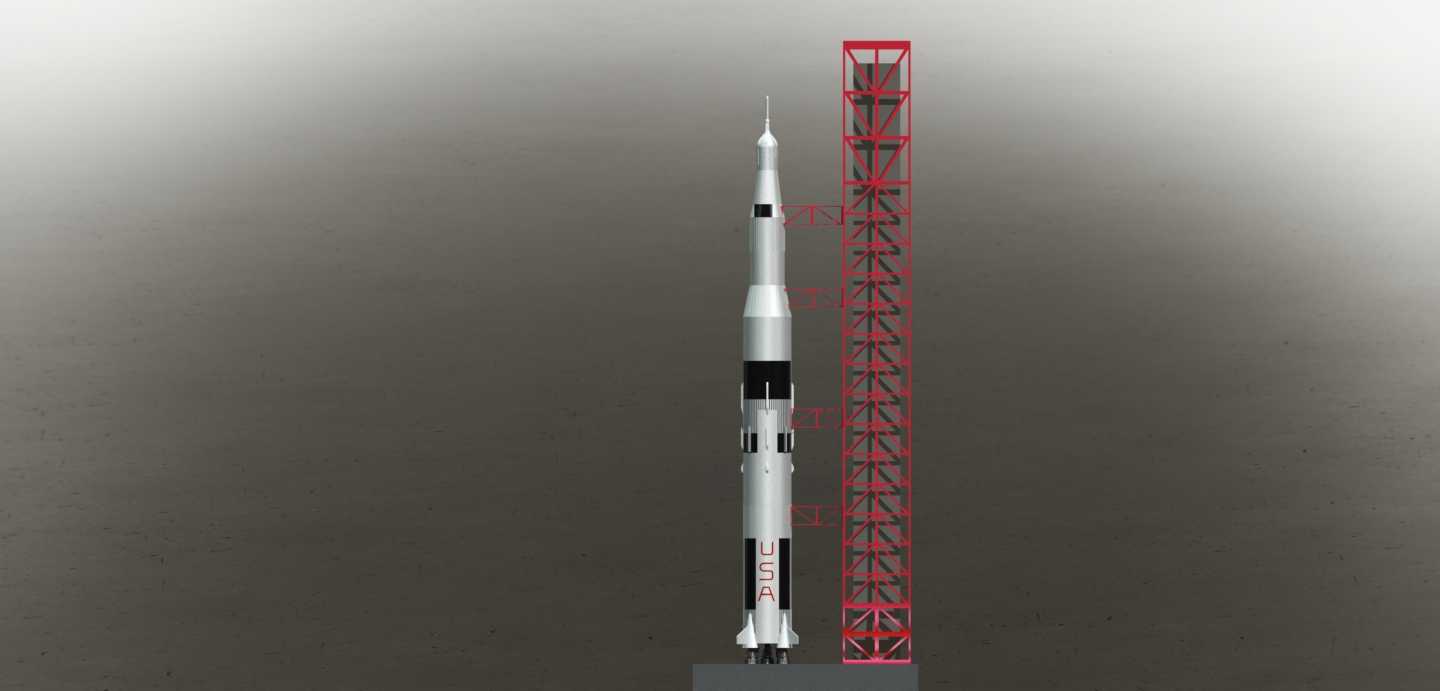

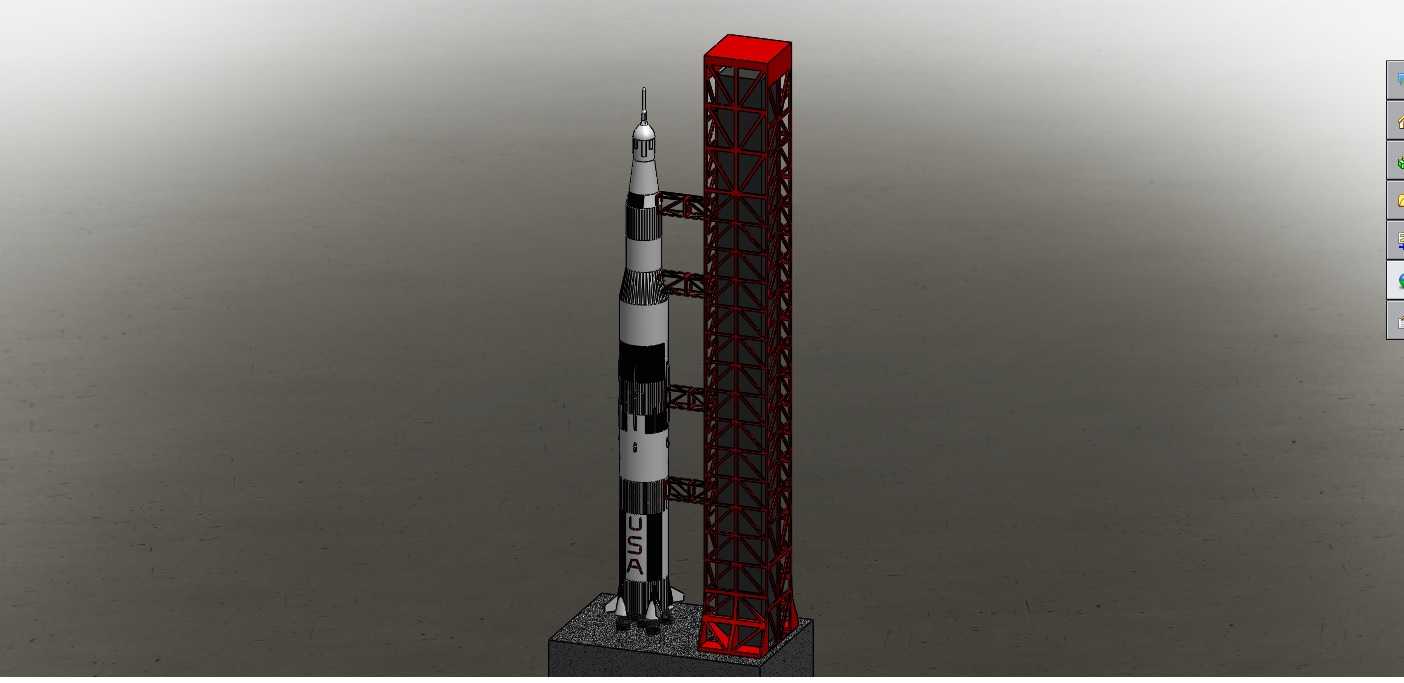

阿波罗11号运载火箭发射工位仿真结构

这套三维结构完整还原了重型运载火箭与地面发射勤务塔的配套组合形态，核心围绕发射前地面保障阶段的设备适配关系搭建，可用于航天发射场地面系统的结构演示、勤务流程推演以及相关科普场景的结构展示。从结构组成来看，模型包含箭体与发射塔架两大核心部分，箭体采用多级串联布局，沿轴向依次设置逃逸塔、整流罩、仪器舱、燃料贮箱段、尾段与发动机喷管，各级段间通过级间段结构衔接，外表面清晰呈现管路走线、舱口开口、级间分离机构的安装位置，箭体底部通过支撑结构与发射台基座固定，还原了待发射阶段的垂直停放状态。配套的发射塔架为桁架式钢结构，主体采用格构式立柱搭配多层横撑与斜撑形成稳定承载框架，沿塔架高度方向设置多层作业平台，平台对应箭体不同舱段的操作位置预留开口，可匹配箭体检查、燃料加注、管线连接等地面作业的空间需求；塔架与箭体之间设置多组可摆开的勤务臂，待发射状态下勤务臂前端与箭体对应接口对接，用于输送推进剂、供电线缆、空调气体等保障介质，发射前可沿铰接点向外摆开避让箭体起飞路径。设计过程中优先保证了箭体与塔架的空间适配关系，塔架内缘与箭体外壁的安全间隙符合地面勤务操作的空间要求，各层作业平台的高度对应箭体不同操作口的位置，避免出现作业干涉；塔架底部与发射台基座采用刚性连接结构，可承受地面风载与勤务设备加载的载荷，基座表面设置的导流槽开口对应火箭发动机喷管的位置，匹配发射时燃气导流的结构走向。从安装边界来看，整套结构垂直安装于水平发射台基座上，塔架的横向外廓尺寸满足地面勤务车辆通行、设备吊装的空间预留，箭体垂直停放时的重心投影落在基座承载面中心区域，保证待发射阶段的结构稳定性；箭体表面的细节结构按照实际运载火箭的布局逻辑设置，包括各级的防热层分界、仪器舱的检测窗口、尾段的稳定翼面，都对应真实结构的安装位置，可直观呈现重型运载火箭待发射阶段的整体结构形态与地面配套设施的适配关系，为航天地面系统的结构认知、流程演示提供精准的三维参照。
