液体火箭推力室喷管组件结构设计

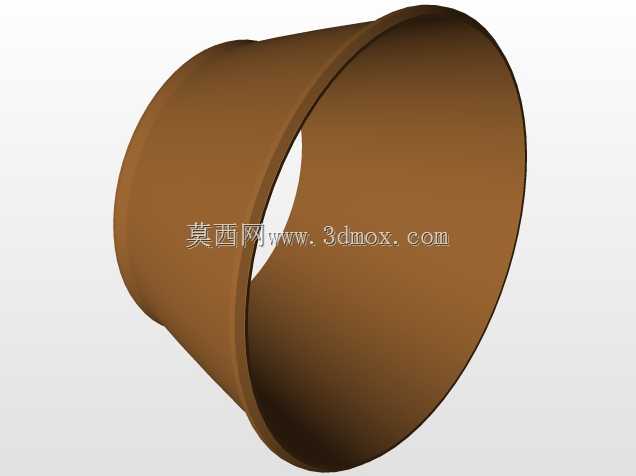

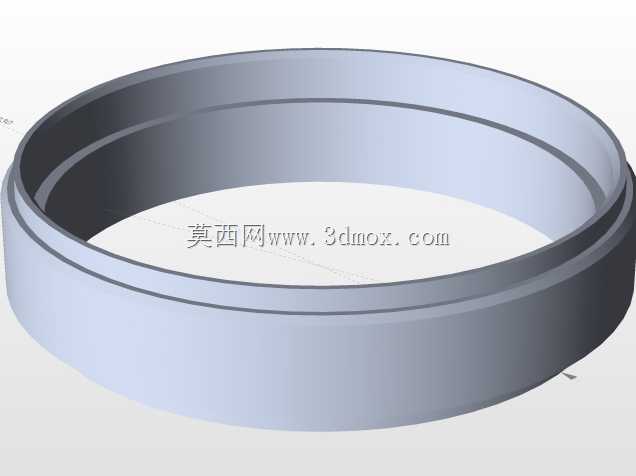

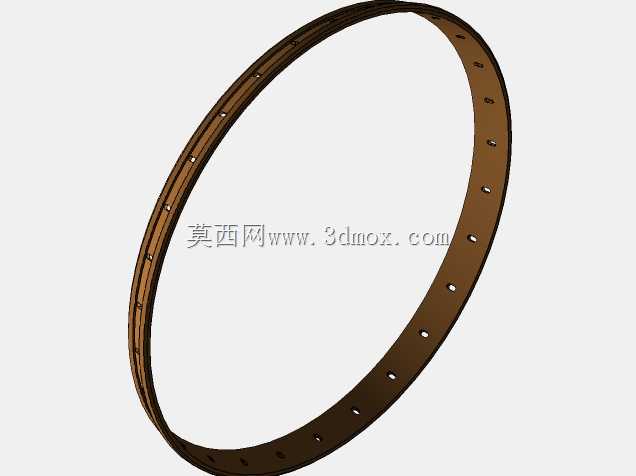

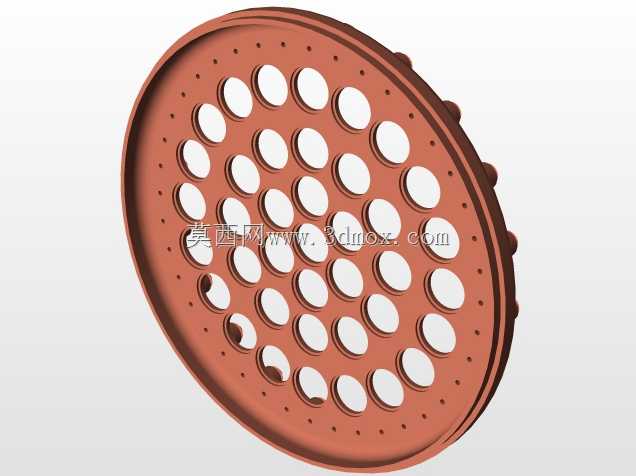

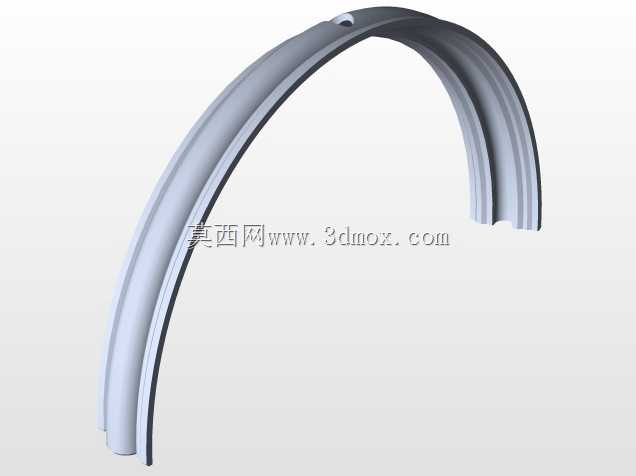

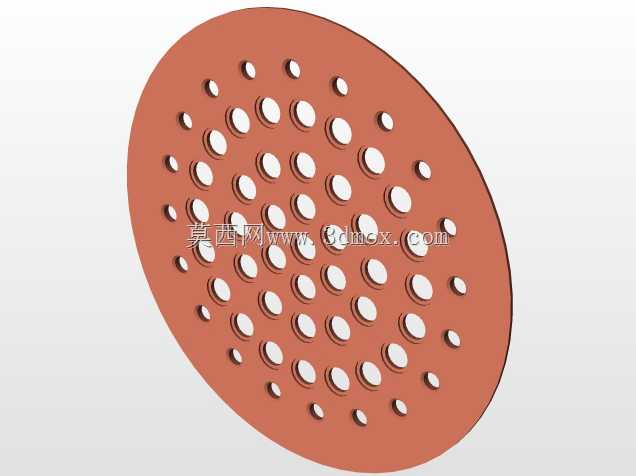

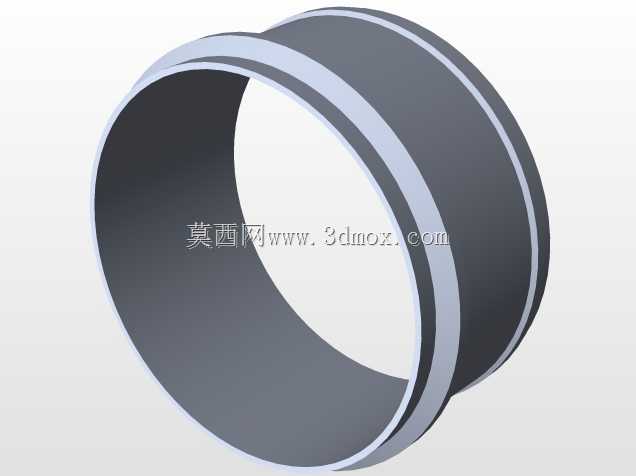

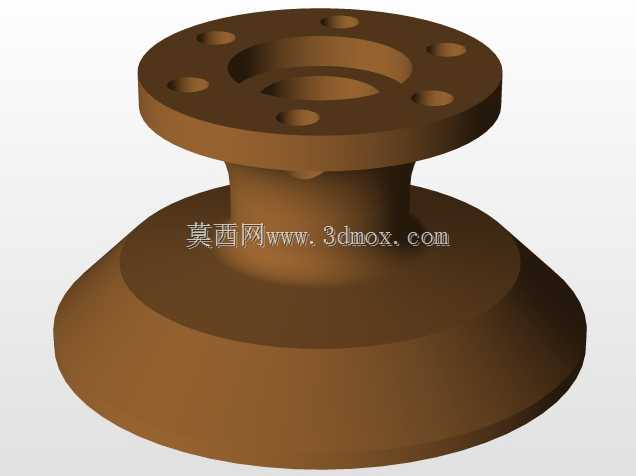

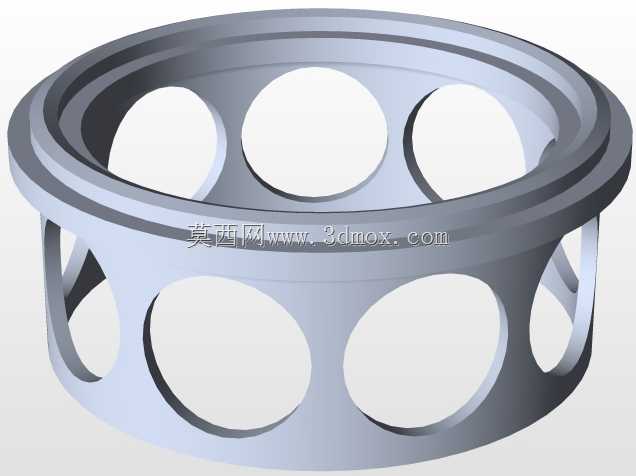

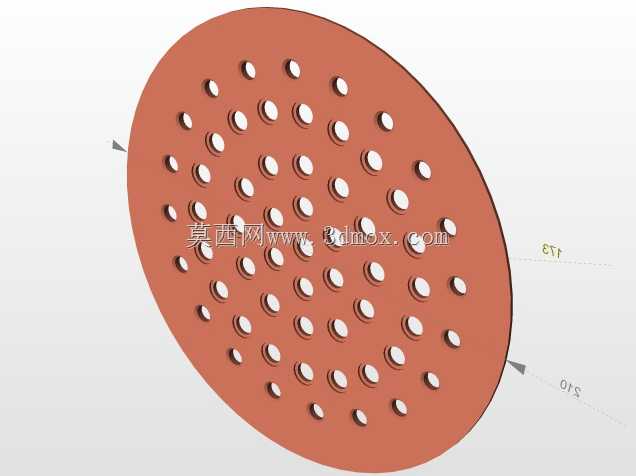

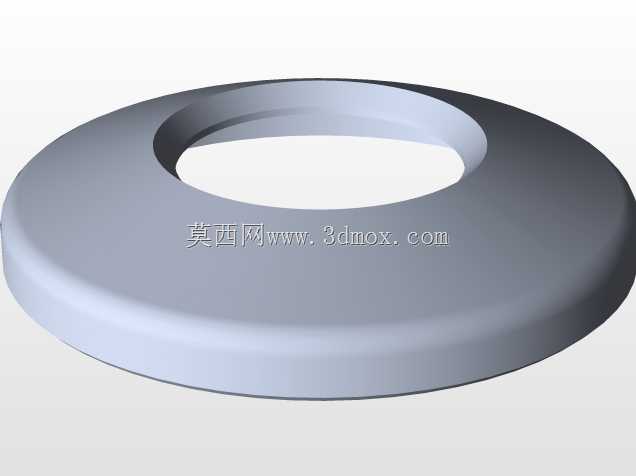

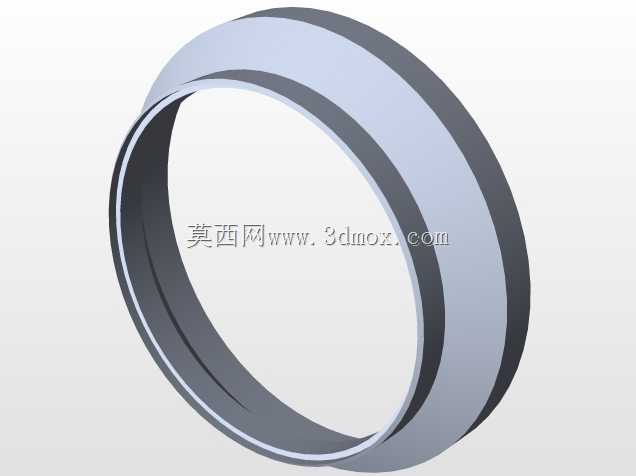

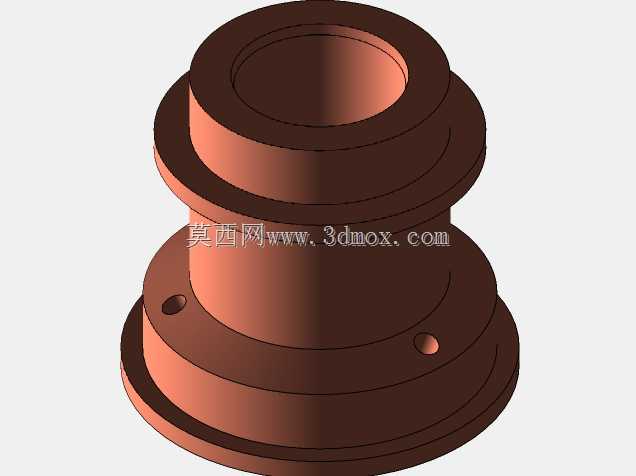

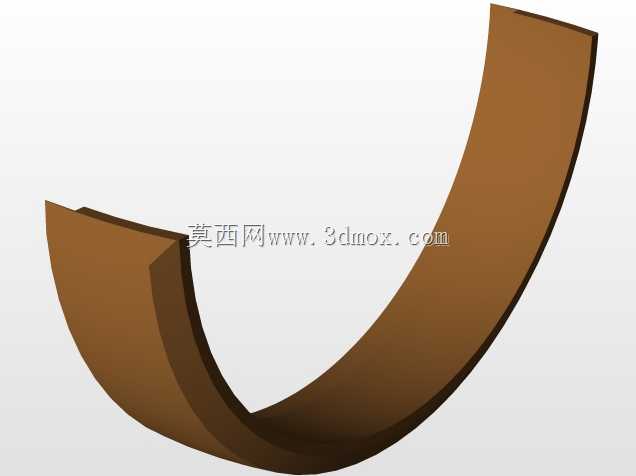

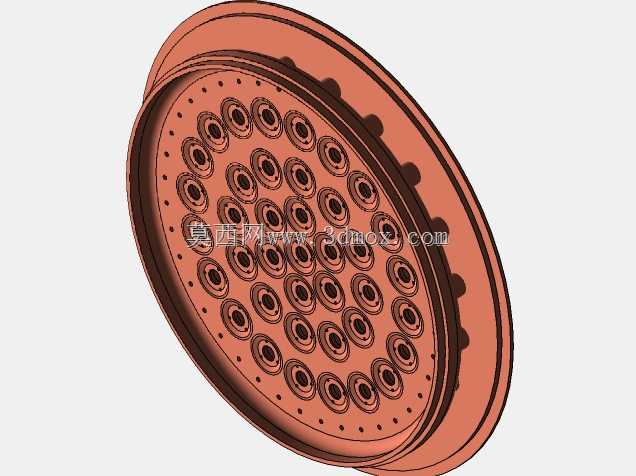

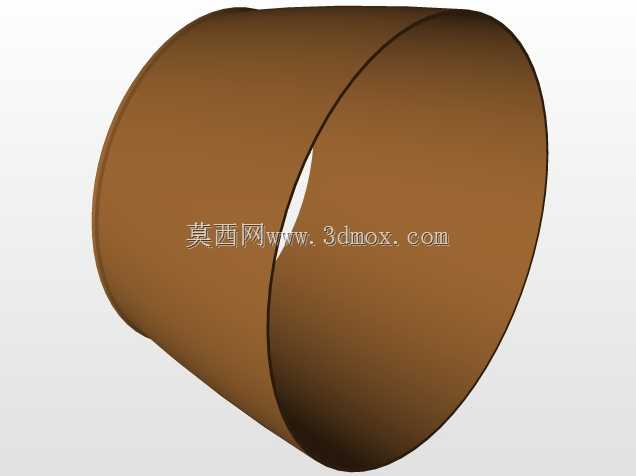

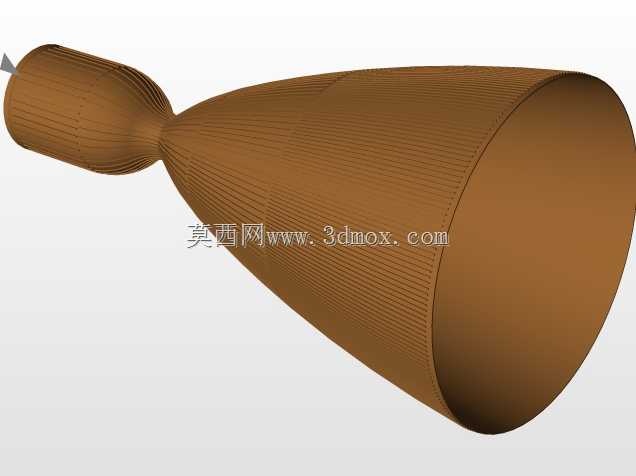

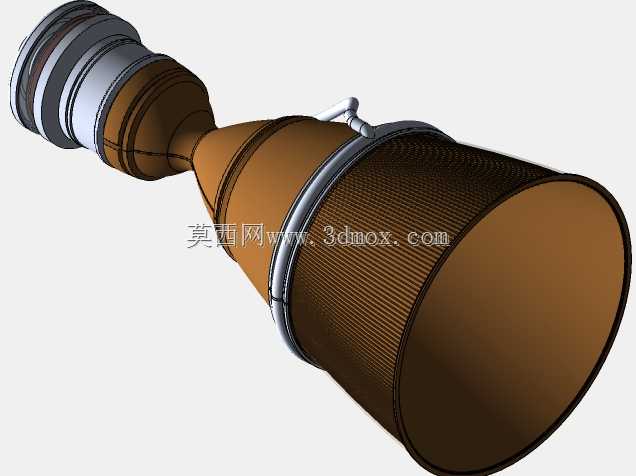

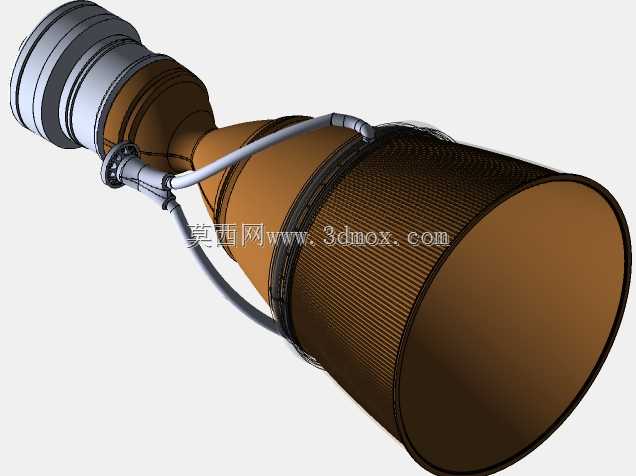

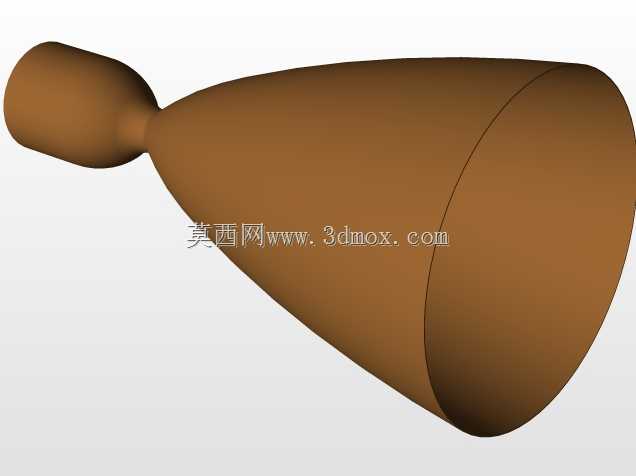

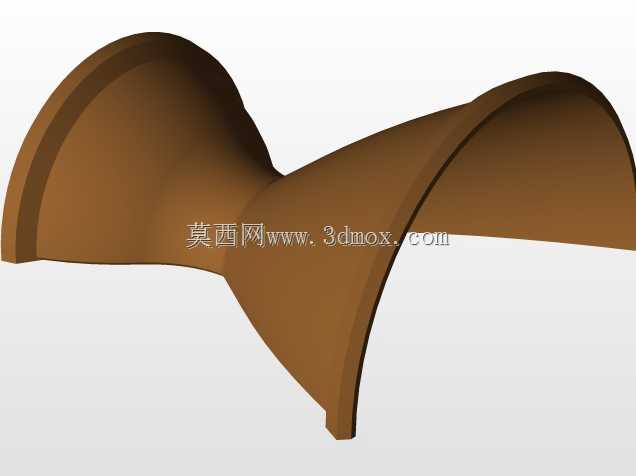

该三维结构为液体火箭发动机的核心推力室喷管组件，主要应用于航天运载火箭、轨道转移飞行器、深空探测探测器的主动力推进系统，是为航天器提供入轨推力、轨道机动推力、姿态调整主推力的核心动力部件，直接决定航天器的运载能力、入轨精度与任务可靠性。从实际用途来看，该组件承担着将推进剂在燃烧室内燃烧产生的高温高压燃气，通过拉瓦尔喷管的型面约束完成热能向动能的转换，最终以超音速喷出产生反作用推力的核心功能，是火箭动力系统中直接输出推力的核心执行部件。从功能特性来看，该结构采用了再生冷却通道设计，喷管外壁与内壁之间布置了密集的冷却流道，推进剂在进入燃烧室之前会先流经冷却通道带走喷管壁面的热量，既避免高温燃气烧蚀壁面，又能对推进剂进行预热提升燃烧效率；组件侧面布置的外置管路为燃料输送与冷却剂分流管路，可实现不同区段冷却流量的精准分配，适配喷管不同位置的热负荷差异；喷管收敛段与扩张段采用平滑过渡的型面设计，可有效降低燃气流动的能量损失，提升推力输出效率。从设计思路来看，该结构优先满足热防护可靠性需求，将冷却通道与喷管主体采用一体化结构设计，减少连接密封环节降低泄漏风险；其次兼顾结构轻量化需求，在保证结构强度与冷却效率的前提下尽可能压缩壁面厚度，降低发动机整体结构死重；同时充分考虑装配兼容性，喷管上游的燃烧室连接法兰采用标准化接口设计，可与不同规格的头部喷注器组件适配，下游喷管出口无额外突出结构，避免与箭体尾部结构、伺服摆动机构产生干涉。从外形尺寸与安装边界来看，该喷管组件整体为轴对称回转结构，最大外径位于喷管出口位置，整体长度沿推力轴线方向延伸，上游连接端的法兰外径小于喷管出口直径，安装时需预留足够的径向空间容纳外置输送管路，同时需保证喷管扩张段与箭体尾部舱段之间留有足够的热防护间隙，避免高温辐射影响箭体其他设备，组件的重心沿推力轴线分布，可降低发动机摆动工作时的伺服机构负载。
