星球大战千年隼造型树莓派外壳结构设计

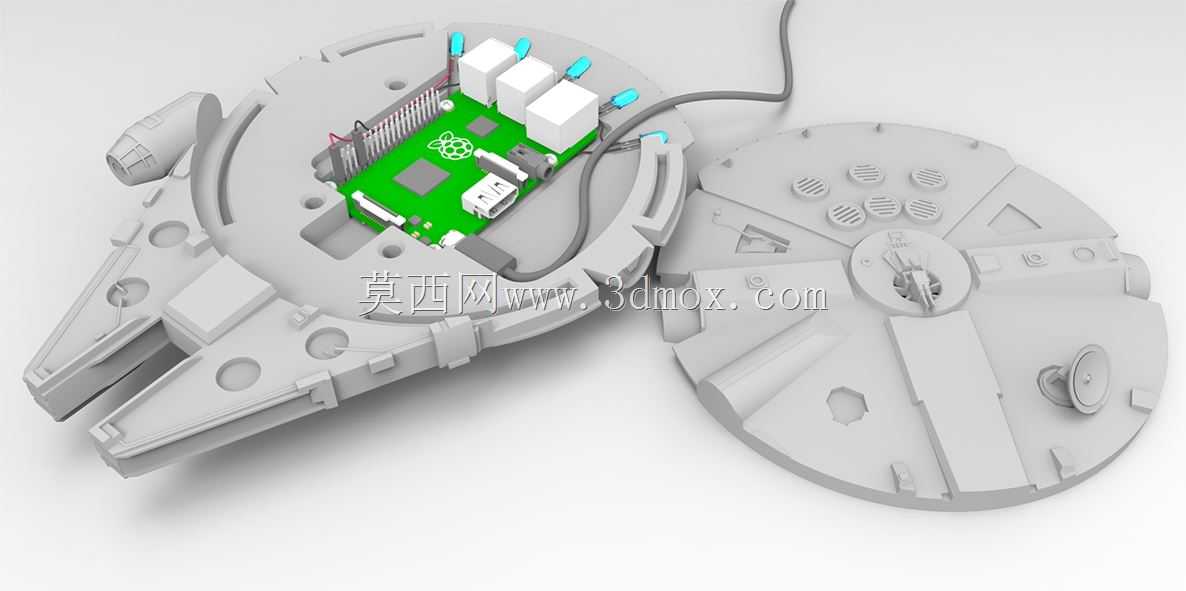

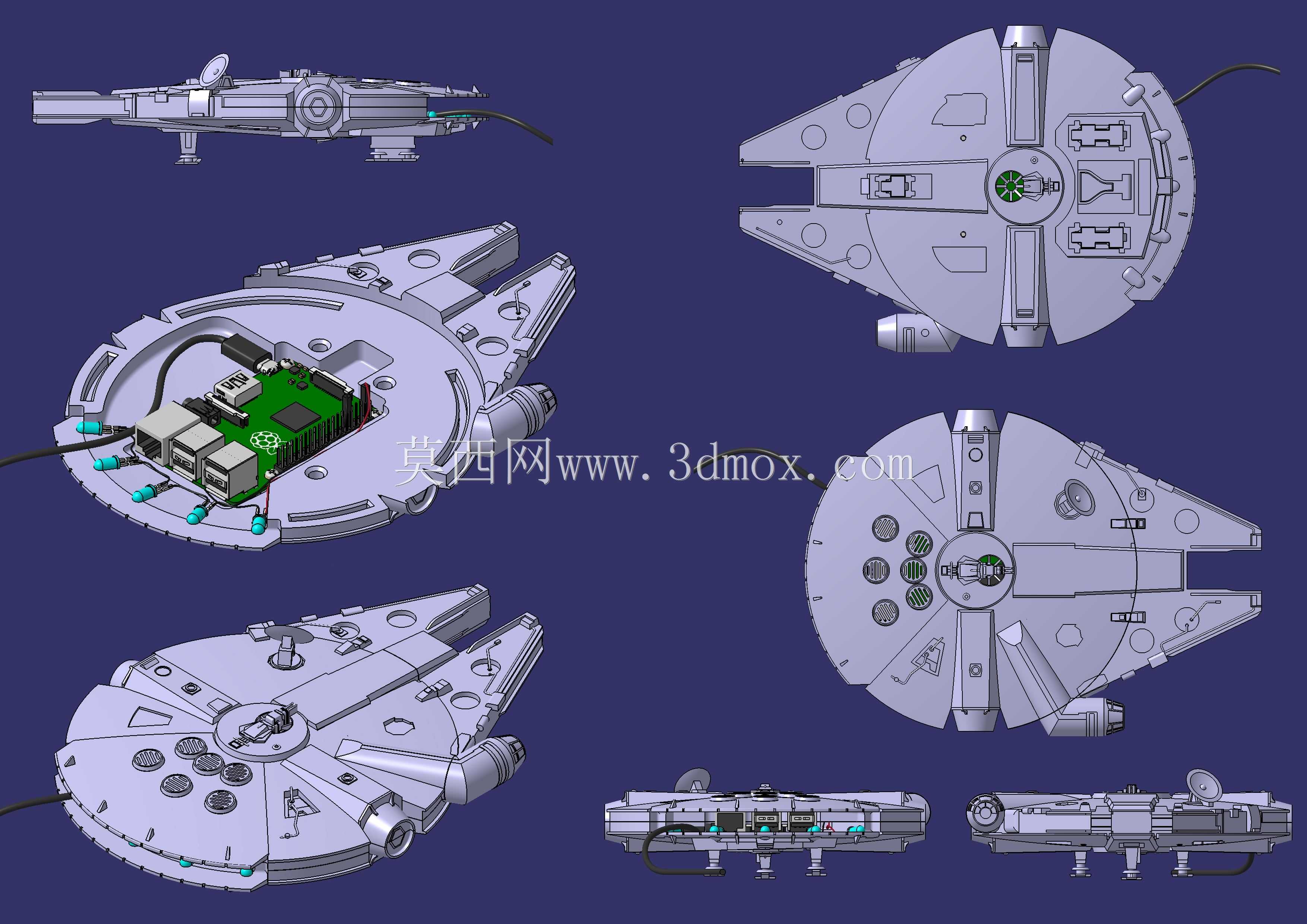

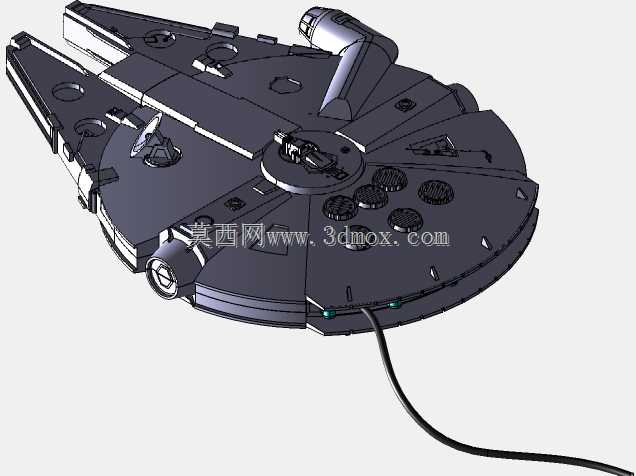

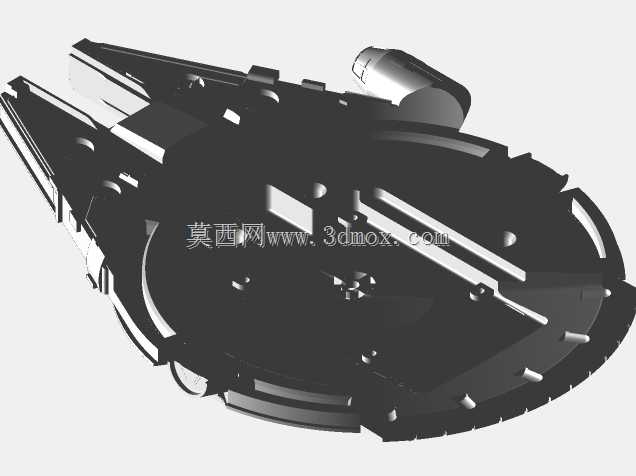

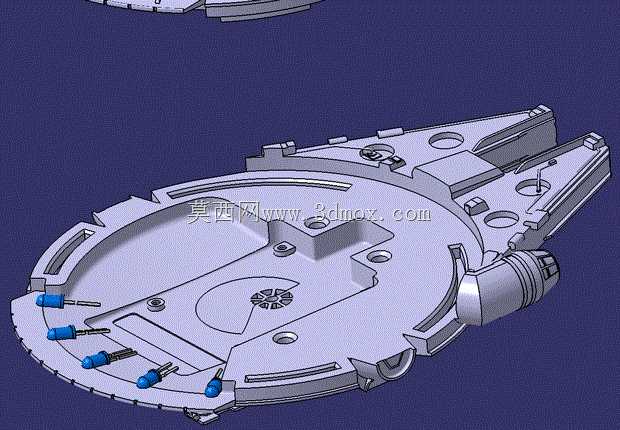

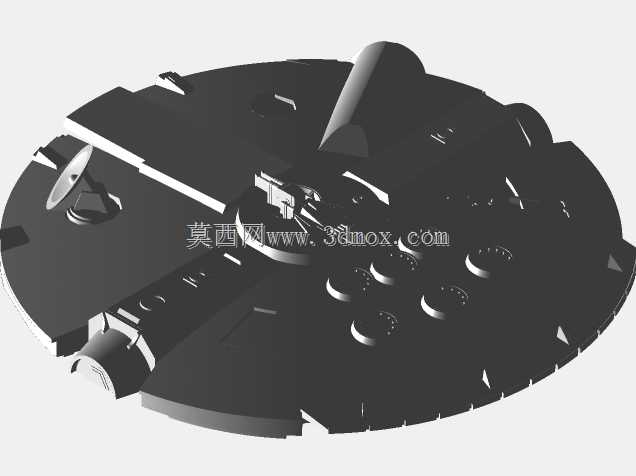

这款创意外壳以经典科幻载具千年隼为外形原型，专为树莓派单板计算机设计，核心应用场景覆盖极客数码桌面摆件、开源硬件开发载体、影视IP周边收藏、创客DIY项目封装四大方向，既可以作为日常开发时树莓派的防护承载结构，也能作为桌面潮玩摆件满足科幻爱好者的收藏需求，同时适配创客展会、开源项目展示等场景的视觉呈现需求。在功能特性上，外壳采用上下对合的分体式结构，上盖还原千年隼的表面细节特征，包括标志性的圆形舱盖、表面散热格栅、侧边引擎凸起造型，下壳预留精准的树莓派板卡安装定位柱，对应板卡的固定孔位做了适配凸台，无需额外粘接即可通过卡扣结构完成上下壳的扣合固定。结构设计阶段充分考虑了树莓派的接口拓展需求，在外壳对应位置预留了HDMI接口、USB接口、Type-C供电接口、GPIO排针的避让开口，同时在板卡核心芯片、内存颗粒对应的上盖位置做了镂空散热格栅，保证长时间高负载运行时的空气流通，避免板卡积热降频。走线设计上预留了专用的线材出线槽，供电线、外设连接线可以从外壳侧边的专用槽位引出，不会出现上下壳扣合时压线、卡线的问题。外形尺寸上整体控制在手掌可握持的范围，直径约16厘米，整体厚度约3.2厘米，安装边界适配标准树莓派3B/4B的板卡尺寸，内部预留的安装空间可以兼容常规尺寸的散热片加装，不会出现散热片与上盖干涉的问题。设计思路上兼顾了造型还原度与实用属性，没有为了极致还原外形而牺牲板卡的拆装便捷性，上下壳拆分位置选在千年隼机身的自然分模线处，既保证了外观的整体性，也让用户拆装时无需借助额外工具，徒手即可完成开合，方便后续对树莓派进行配件更换、系统调试等操作。外壳内壁做了0.2厘米的加厚筋条，在对应接口的位置做了局部加厚处理，避免频繁插拔线材时出现接口处开裂的问题，同时整体壁厚均匀，适配3D打印、注塑加工等多种加工工艺的生产要求，边缘位置全部做了R1.5的圆角处理，没有尖锐棱角，日常拿取时不会划伤手部。
