带螺旋桨的小型固定翼航模飞机设计

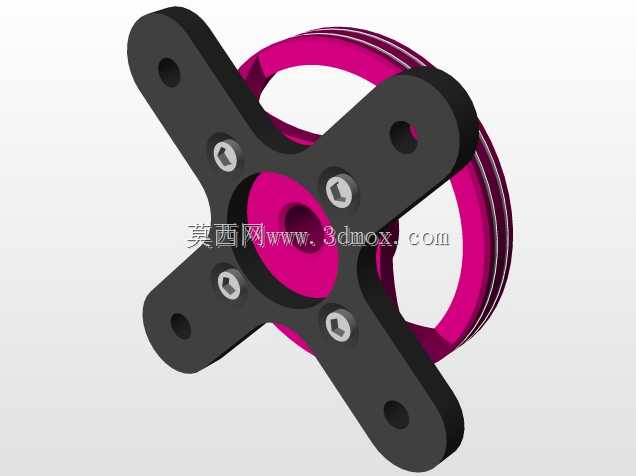

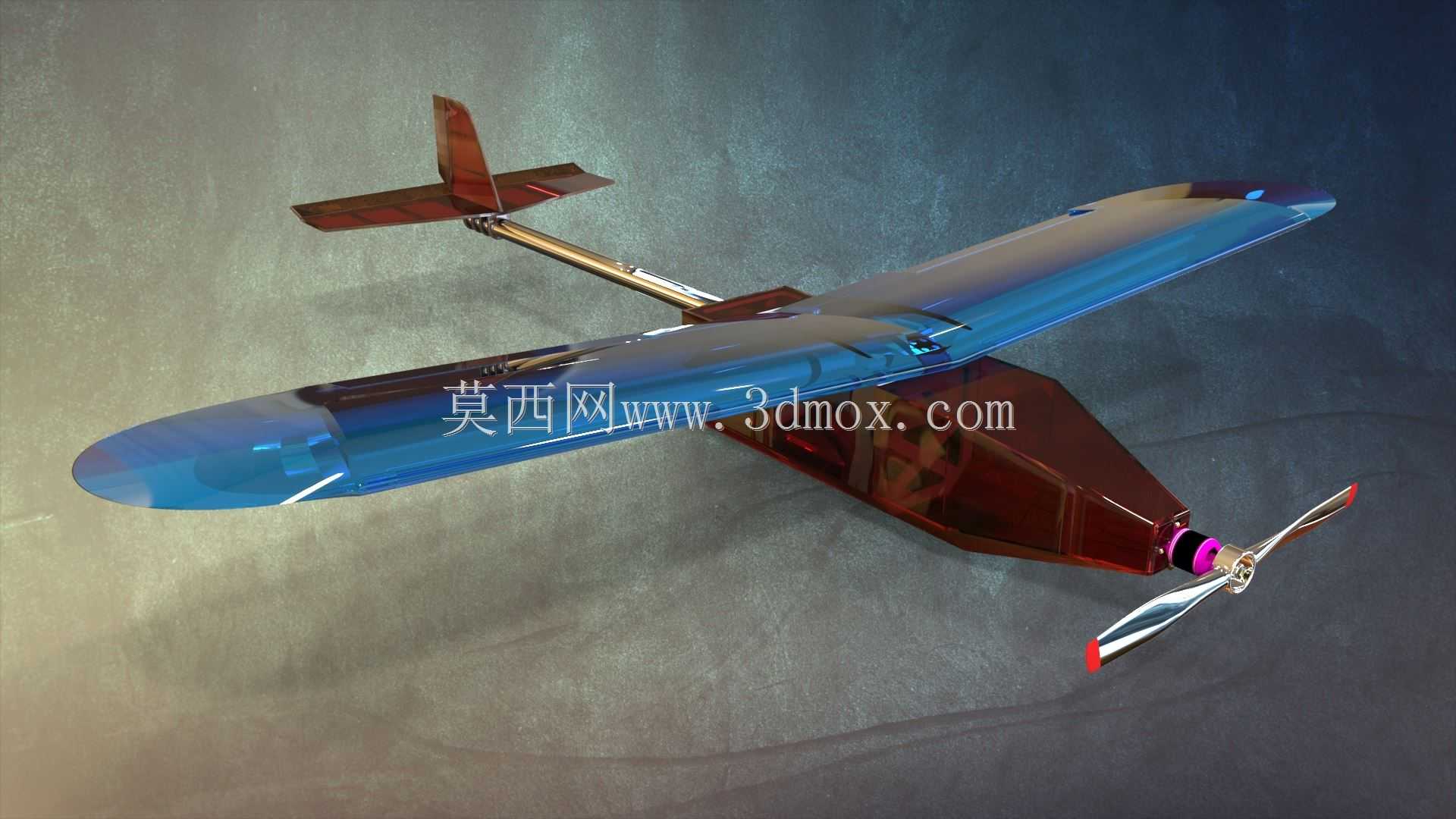

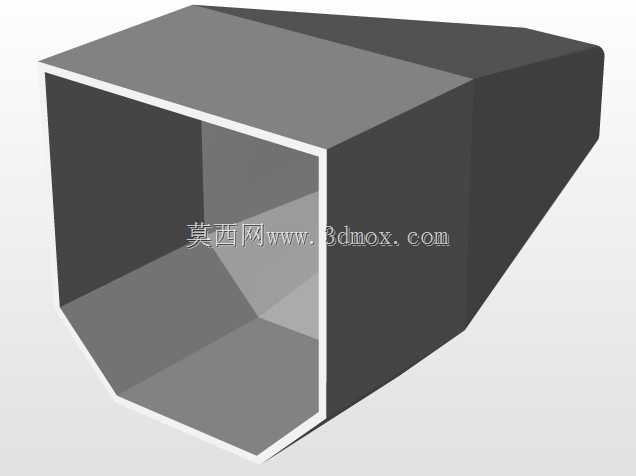

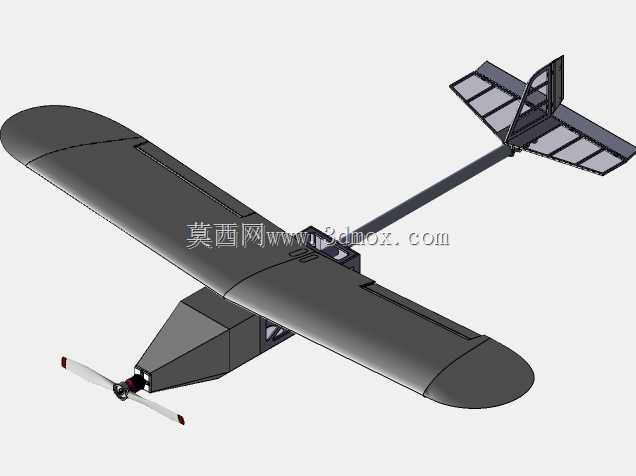

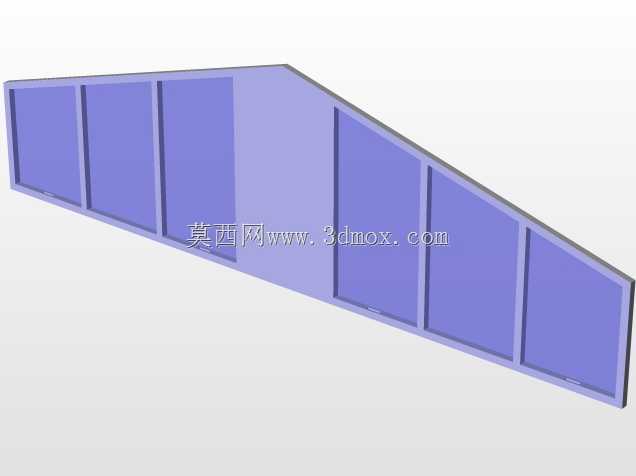

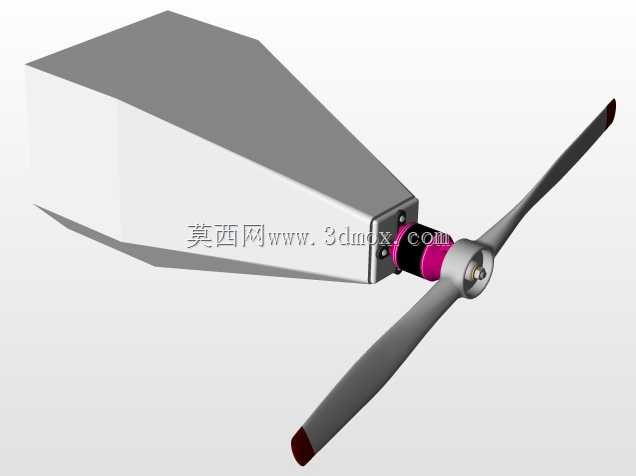

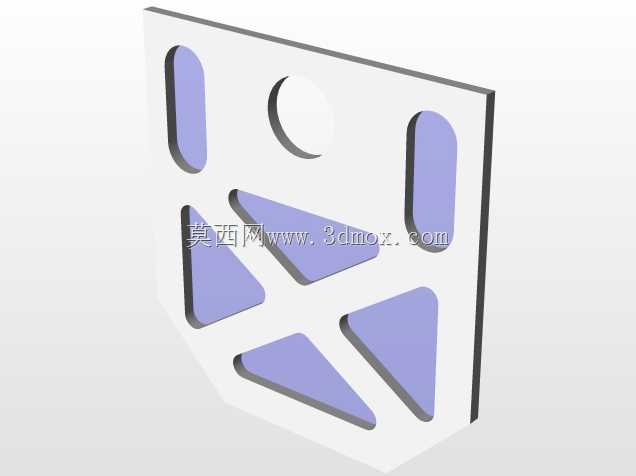

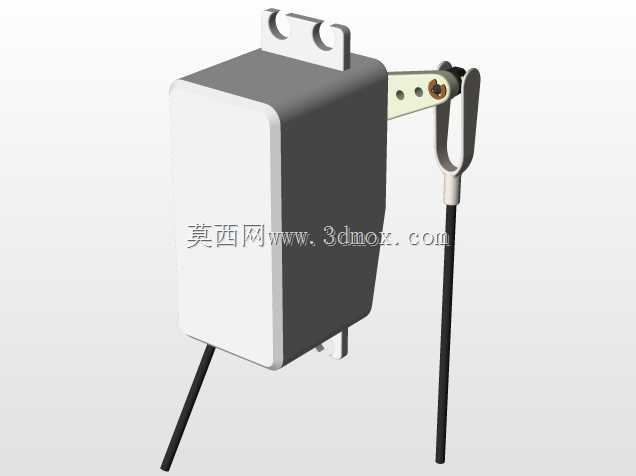

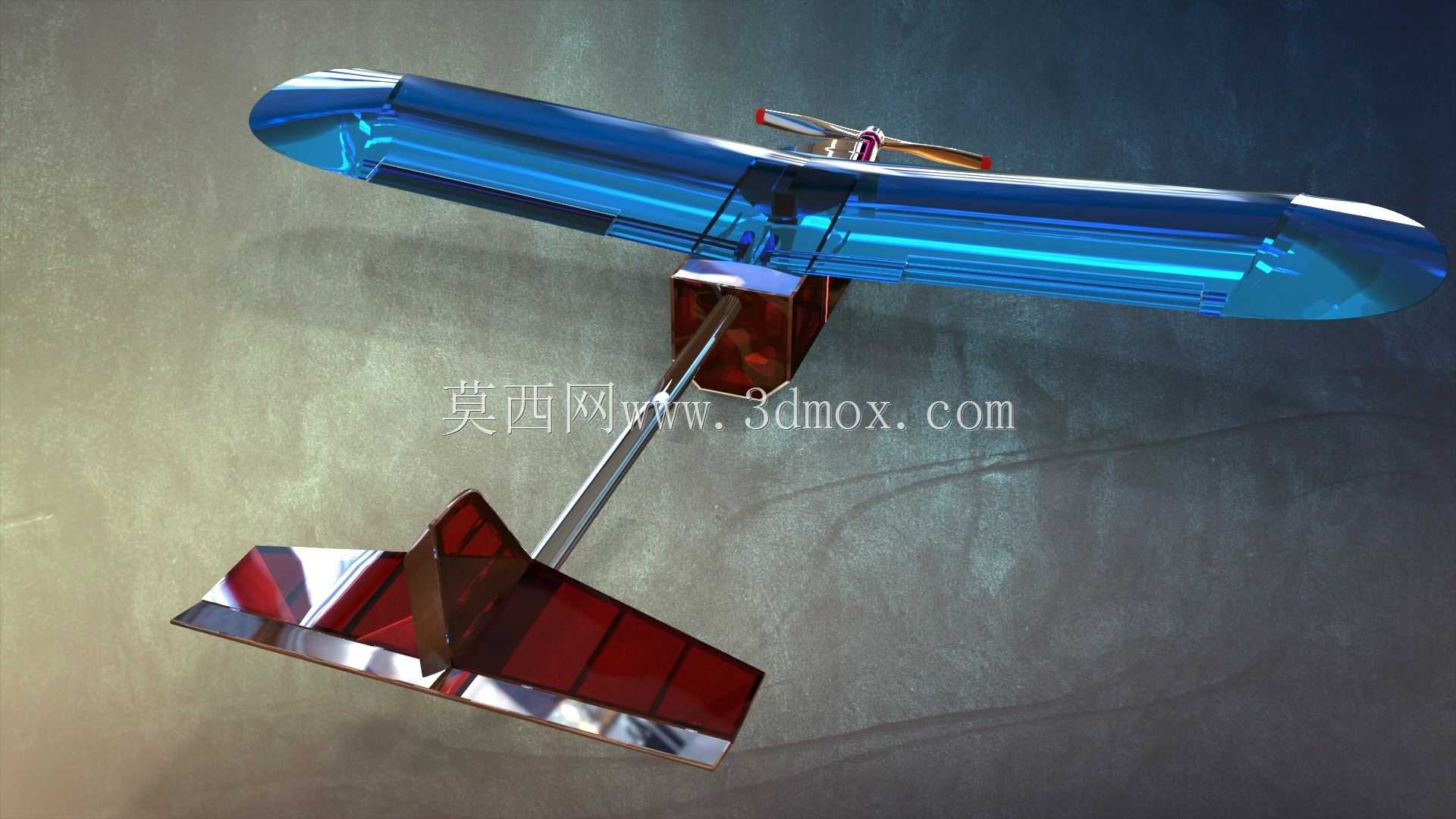

这款小型固定翼航模飞机主要面向航空科普教学、青少年航模竞赛、户外休闲飞行场景使用，可作为航空原理教学的具象演示载体，帮助学习者直观理解固定翼飞行的升力产生、舵面操控逻辑、动力匹配关系，也可作为航模爱好者改装、调试飞行的基础载体，适配户外开阔场地的低速飞行需求。整机采用上单翼常规布局设计，这种布局能够让机翼避开机身、尾翼的气流干扰，在低速飞行状态下获得更充足的升力，同时具备更好的飞行稳定性，降低新手操控的难度，尾翼采用常规尾撑杆连接结构，通过细长金属杆将水平尾翼、垂直尾翼布置在机身尾部后方，既能够拉长尾力臂，提升舵面操控的效率，减少舵面偏转所需的力矩，也能有效降低尾部结构的整体重量，优化整机的重心分布。机身主体采用半透明流线型外壳设计，机头位置为圆润的整流造型，能够减少飞行过程中的正面空气阻力，外壳预留了内部设备的安装空间，可容纳动力电池、信号接收机、舵机等核心航电部件，机身侧面的结构加强筋设计，能够在降低外壳厚度、减轻整机重量的同时，保证机身结构的抗扭、抗弯强度，应对飞行过程中的气流冲击与轻微降落碰撞。动力系统布置在机头最前端，采用双叶螺旋桨搭配高速马达的组合，螺旋桨做了尖端修型处理，能够减少高速旋转时的翼尖涡流损耗，提升动力输出效率，马达通过快拆结构固定在机头防火墙上，方便爱好者根据飞行需求更换不同KV值的马达、调整螺旋桨尺寸，适配不同的飞行速度与拉力需求。机翼采用大长宽比的平直翼设计，翼型为低速高升力翼型，机翼前缘做了圆滑过渡处理，能够延缓大迎角飞行状态下的气流分离，提升飞机的失速迎角，让飞行过程更安全，机翼与机身采用插接式连接结构，方便拆卸后收纳运输，机翼内部预留了舵机安装位，可直接安装副翼舵机，实现横滚方向的操控。尾翼部分的水平尾翼、垂直尾翼均采用薄翼型设计，表面做了光滑处理，减少飞行阻力，尾翼与尾撑杆的连接位置设置了角度微调结构，可在地面调试阶段微调平尾、垂尾的安装角度，修正整机的飞行配平，减少飞行过程中的不必要舵面修正，降低动力损耗。整机的安装边界充分考虑了航模设备的通用尺寸，内部设备舱的空间可适配市面上主流的小型航模锂电池、标准尺寸舵机、微型接收机，各个部件的安装位置都预留了走线槽，方便整理内部线路，避免线路干扰舵面活动、影响螺旋桨转动，整机重量控制在轻量化区间，配合高升力机翼设计，仅需较小的动力即可完成起飞、巡航、降落等全套飞行动作，对飞行场地的要求更低，在普通的公园草坪、开阔操场即可完成起降操作。
