航空用伺服翼型联动操纵机构设计

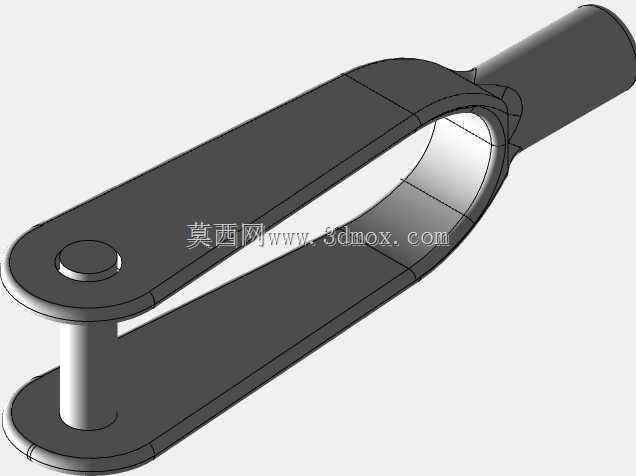

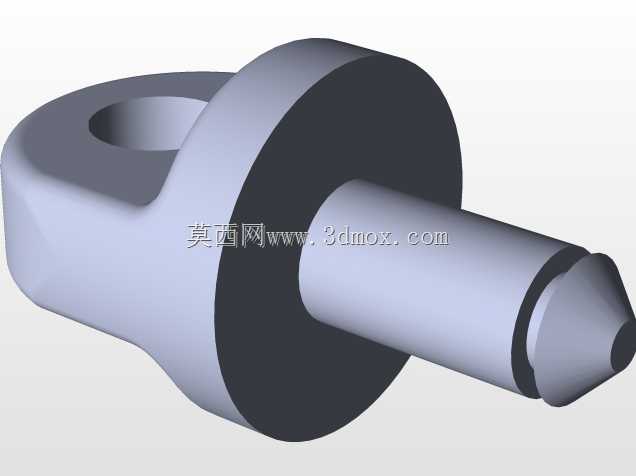

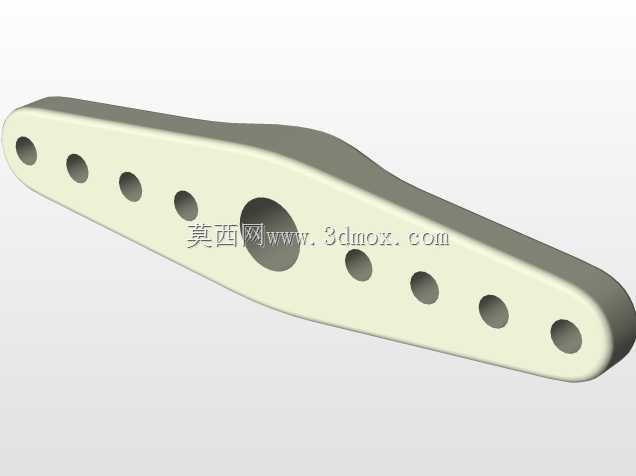

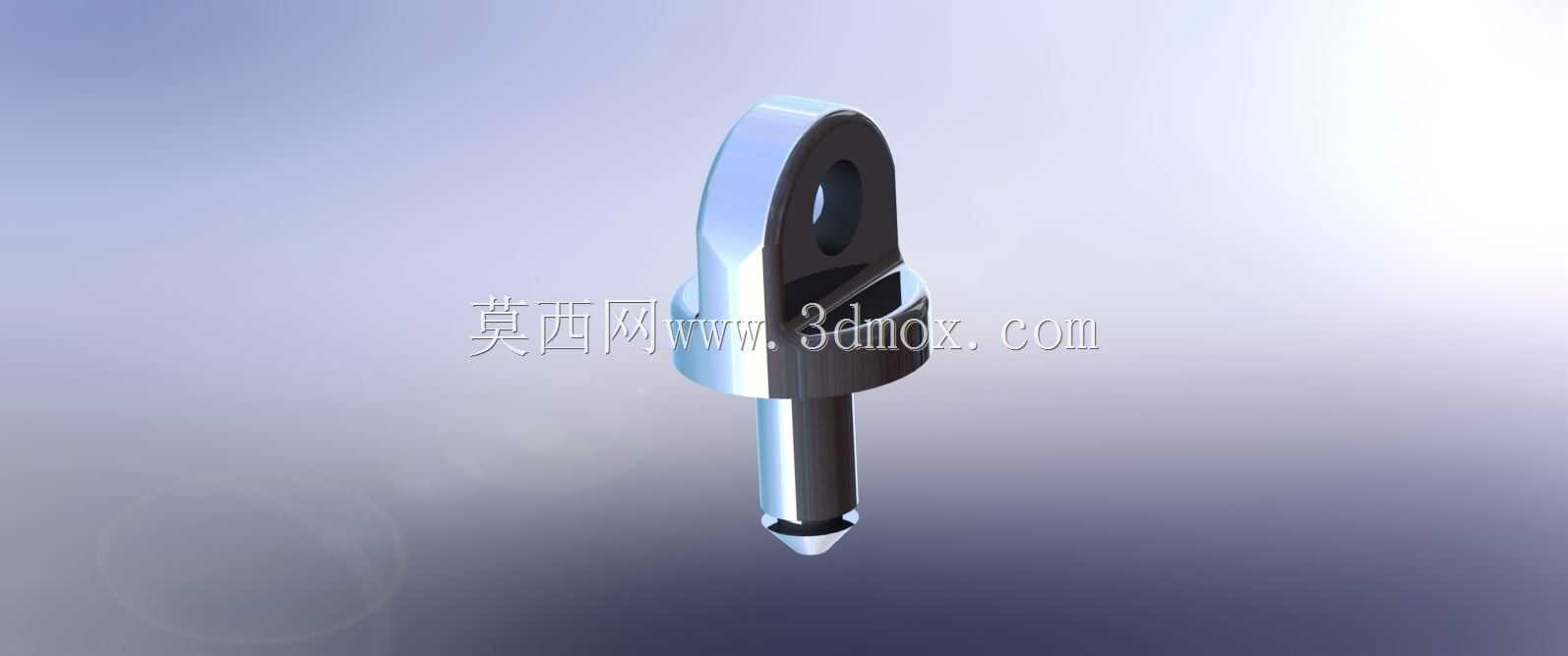

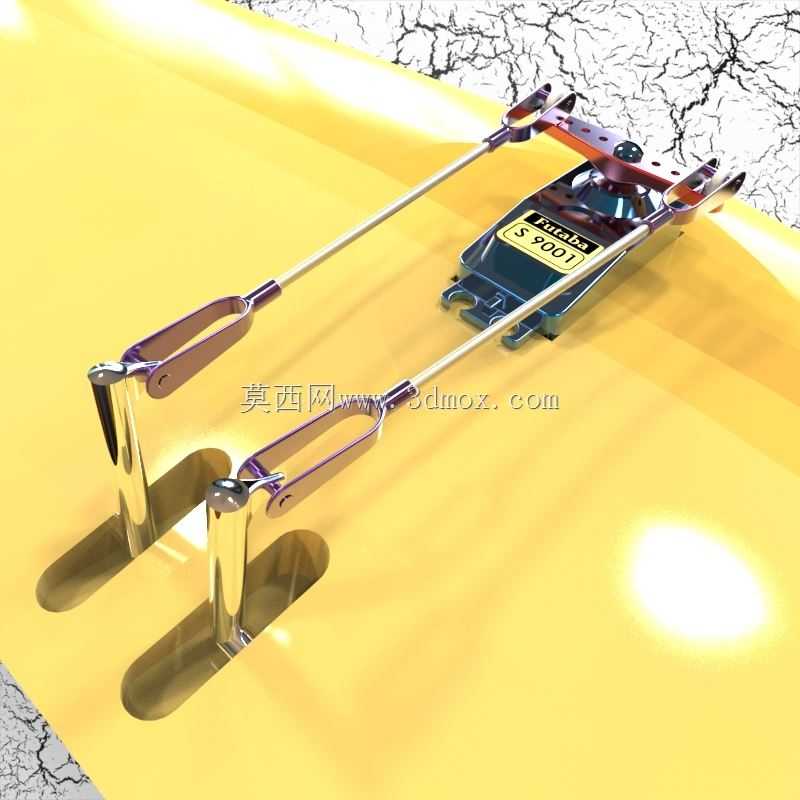

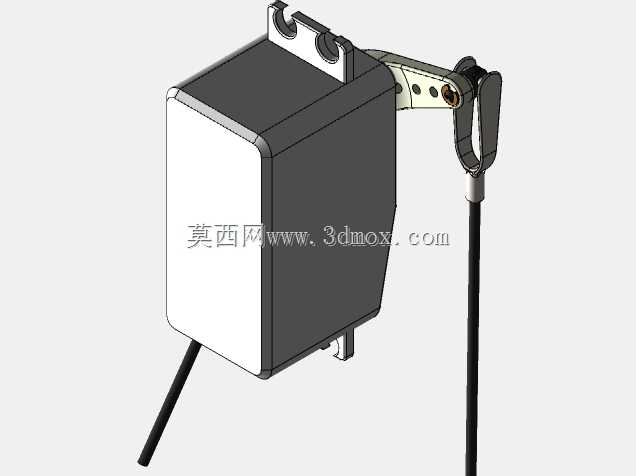

该翼型操纵机构主要应用于固定翼航模及小型轻型载人飞行器的机翼舵面控制场景，是飞行器飞行姿态调整的核心执行部件，承担着将舵机输出的旋转扭矩转化为舵面精准偏转动作的功能，直接决定飞行器俯仰、滚转姿态控制的响应精度与操控稳定性，在航模竞技、低空轻型飞行器试飞、航空教学演示等场景中均有广泛的适配空间。从实际用途来看，这套机构通过双推杆同步联动的结构设计，可同时驱动机翼上对称布置的两个操纵舵面完成同角度偏转，避免单推杆传动带来的舵面受力不均、偏转角度偏差问题，在飞行器做横滚机动、俯仰调整动作时，能保证两侧舵面的动作同步误差控制在极小范围内，大幅降低飞行过程中的气动干扰力矩，提升飞行操控的顺滑度与安全性。在功能特性上，该机构采用U形夹作为推杆与舵面摇臂的连接节点，配合金属铰接销轴实现低阻尼转动，既可以抵消机翼飞行过程中产生的微小形变带来的装配应力，也能在舵面受到突发气动冲击时提供一定的活动余量，避免刚性连接导致的推杆弯曲、舵机齿轮扫齿故障；推杆主体采用高强度轻质合金材质，在保证结构刚度满足大机动飞行受力要求的前提下，尽可能降低自身重量，减少机翼前端的配重负担，优化整机的重心分布。从设计思路来看，整套机构遵循航空传动结构的等强度设计原则，对铰接点位置、推杆长度、摇臂力臂比进行了反复匹配优化：力臂比的设定兼顾了舵机输出扭矩的利用率与舵面偏转角度的控制精度，既不会因为力臂过小导致舵机负载过大、发热严重，也不会因为力臂过大导致舵面偏转角度不足、操控响应滞后；所有铰接位置均预留了标准的润滑脂填充间隙，长期使用过程中可通过定期注油维护降低转动磨损，延长机构的整体使用寿命。在外形尺寸与安装边界上，整套机构的横向安装跨度适配常规1.2m-2m翼展的固定翼机型，安装时仅需在机翼蒙皮对应位置预留四个直径5mm的铰接固定孔，推杆与机翼蒙皮之间预留不小于3mm的活动间隙即可，不需要对机翼内部的承力翼梁进行额外打孔改造，安装适配性较强；机构整体外露部分做了流线型修型处理，最大程度降低飞行过程中的空气阻力，不会对机翼原有翼型的气动效率产生明显负面影响。
