透明蓝电吉他结构设计三维数模

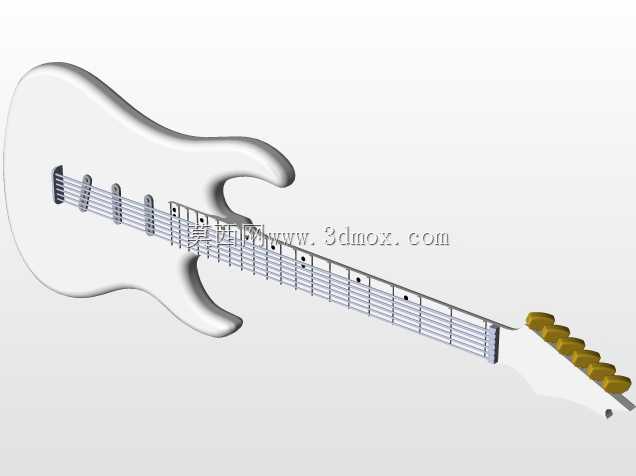

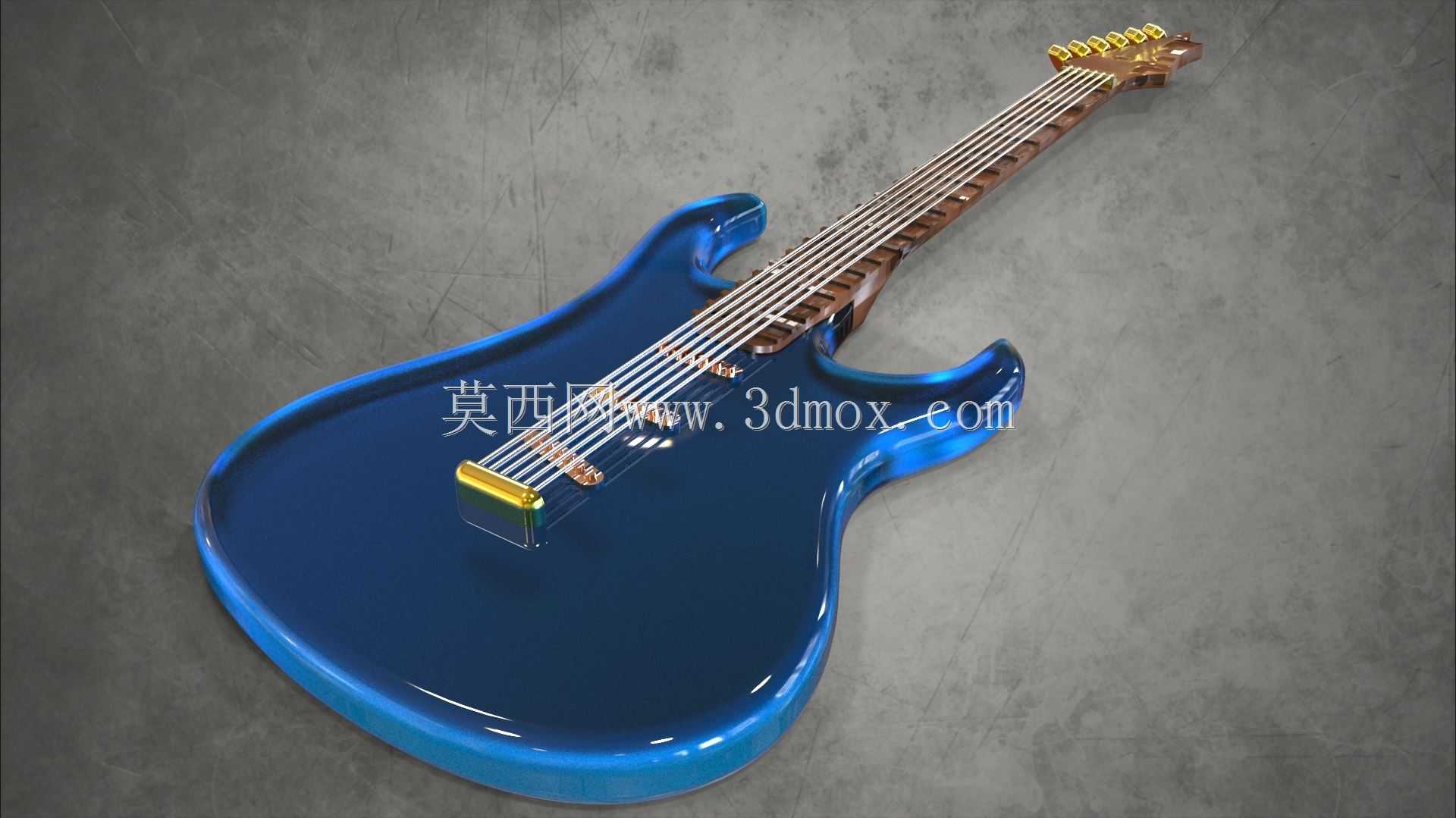

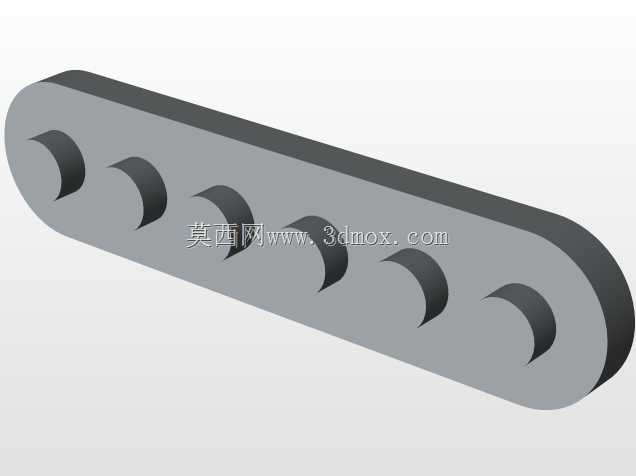

这款电吉他的三维结构设计，首先围绕电声乐器的实际演奏场景展开，在琴体轮廓的曲率处理上，参考了常规演奏时小臂搭靠、左手换把移动的人体工学边界，琴身最宽处控制在330mm左右，整体长度从琴头顶端到琴身底端为980mm，琴身厚度在最厚的拾音器安装区域为45mm，边缘做15mm半径的圆弧过渡，既保证演奏时手臂不会被硌到，也预留了内部电路、拾音器、颤音系统的安装空间。琴颈部分采用贯通式的连接结构设计，指板宽度在琴枕位置为42mm，到22品位置扩展到56mm，品丝间距按照十二平均律的弦长比例精准排布，有效弦长设定为648mm，这个尺寸是常规电吉他的通用演奏弦长，能够适配绝大多数标准规格的吉他琴弦，也能保证演奏时的按弦手感与音准稳定性。琴头部分的弦轴安装位采用6个呈斜向排布的开孔设计，每个弦轴的安装孔中心距控制在35mm，既避免弦轴安装后出现干涉，也能保证琴弦从弦轴到琴枕的走向角度合理，减少调弦时的琴弦摩擦阻力。琴身的透明蓝外观对应的是外壳采用透明树脂类材质的设计方案，在建模时特意将琴身内部的拾音器、电路走线槽、颤音系统安装腔做了独立的实体拆分，拾音器采用双线圈款式，安装位置分别对应琴颈根部与琴桥位置，两个拾音器的安装孔位预留了高度调节的螺纹孔空间，方便后期装配时调整拾音器与琴弦的间距，以此适配不同演奏风格的输出音色需求。琴桥部分采用单摇颤音系统的结构设计，安装基座的固定孔位按照行业通用的安装尺寸排布，基座与琴身内部的支撑块做了贴合面的公差预留，保证颤音系统摆动时不会出现卡滞，同时琴身背面预留了弹簧仓的空间，弹簧的安装角度与拉力参数按照常规6弦电吉他的琴弦拉力做匹配，3根拉簧的安装位可以根据使用者的手感需求调整挂接位置，改变颤音系统的按压阻力。在结构细节上，指板的品丝安装槽深度控制在1.2mm，每个品丝槽的宽度与品丝根部厚度做0.05mm的过盈配合预留，装配时不需要额外粘接即可保证品丝安装牢固；琴颈内置的钢筋调节通道从琴头位置延伸到琴颈与琴身的连接位置，调节螺母的安装位预留了扳手操作的空间，不需要拆解琴颈即可完成琴颈弯曲度的调整，适配不同温湿度环境下的琴颈形变修正。所有的结构边角都做了圆角处理，除了演奏接触的位置，内部安装腔的边角也做了R3的圆角，既减少加工时的应力集中，也能避免装配时划伤线材或者零件表面。在安装边界的处理上，所有外接部件比如输出插孔、档位器、音量音色旋钮的安装孔位都按照行业通用的配件尺寸做预留，输出插孔采用6.35mm通用音频接口的安装尺寸，安装位置在琴身下方的侧边，距离琴身底端120mm，刚好是演奏时背带挂载后连接线不会妨碍手臂移动的位置；档位器与旋钮的安装位在琴身拾音器下方的控制区域，旋钮之间的中心距为25mm，保证调节时不会出现手指误触的情况。整个建模过程中，所有的配合面都按照实际装配的公差要求做了偏移预留，比如琴颈与琴身的连接榫位，预留了0.1mm的装配间隙，方便后期涂胶或者微调安装角度；琴身表面的透明外壳与内部的结构层做了分层设计，既可以实现透明外观的视觉效果，也能保证内部结构的强度，不会因为透明材质的刚性不足导致琴身变形影响演奏稳定性。
