铰接式挖掘臂与铲斗三维设计模型

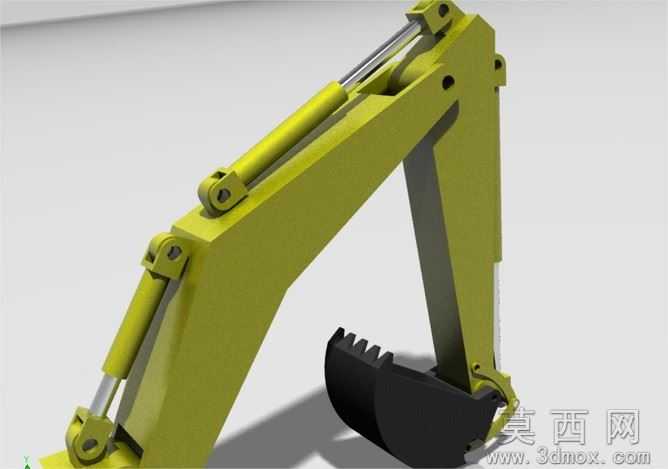

本模型为适配约束动画演示设计的铰接式反铲挖掘臂与铲斗简化三维模型，建模阶段以真实挖掘机工作装置的运动逻辑为核心依据，先完成动臂、斗杆、铲斗三大核心结构件的轮廓草绘，通过拉伸、切除、倒角等基础特征构建零件主体形态，再对铰接销轴、液压油缸缸筒、活塞杆、连接耳板等附属零件进行逐一建模，所有零件的装配约束完全匹配真实机械的运动自由度，确保动臂升降、斗杆收放、铲斗翻转的动作逻辑连贯无干涉，可直接驱动生成流畅的挖掘作业动画。参数设计层面，模型对各铰接点的相对位置、液压油缸的行程范围、结构件的截面比例进行了合理简化，在保留核心运动关系的前提下剔除了冗余的工艺细节，既降低了模型运行的性能占用，又能准确复现反铲挖掘装置的作业姿态变化，各零件的尺寸比例参考小型挖掘机工作装置的通用参数设定，符合常规工程机械的设计规范。渲染材质方面，为结构件赋予了工程机械常用的哑光黄涂装材质，还原真实挖掘机的外观视觉特征，铲斗部分采用高硬度耐磨钢的深灰金属材质，表面添加轻微的磨损质感提升真实度，液压油缸部件设置了亮面金属与黑色密封件的材质区分，场景搭配柔和的漫反射光照与浅灰色背景，生成的渲染效果图清晰展示了模型的整体结构与装配关系。结构原理上，模型完整还原了反铲工作装置的铰接传动逻辑，三组液压油缸分别对应动臂举升、斗杆摆动、铲斗转动的动作驱动，各铰接位置的转动副约束设置准确，可模拟从地面挖掘到举升卸料的全流程动作，清晰展现液压挖掘机工作装置的力传递路径与运动配合关系。软件兼容层面，模型包含Autodesk Inventor2012格式源文件，同时提供通用STL格式文件，可被绝大多数三维设计软件直接打开编辑，也可导入动画制作软件进行二次动作开发，无需额外的格式转换操作，适配不同使用场景的软件环境需求。研发教学应用层面，该模型既可以作为工程机械专业的教学演示素材，帮助学习者直观理解挖掘臂的结构组成与运动原理，也可作为动画制作的基础素材，快速生成挖掘作业的演示动画，还能为入门级机械设计学习者提供铰接结构、液压驱动结构的建模参考，辅助掌握装配约束设置与运动仿真的基础操作方法。
