履带式液压挖掘机PTC Creo三维设计模型

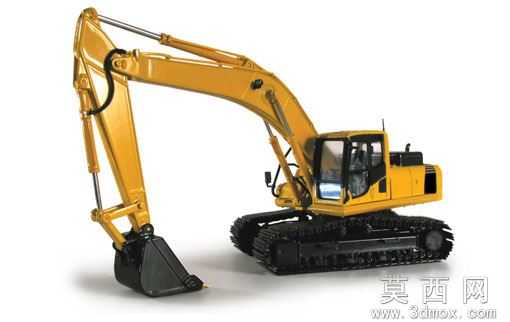

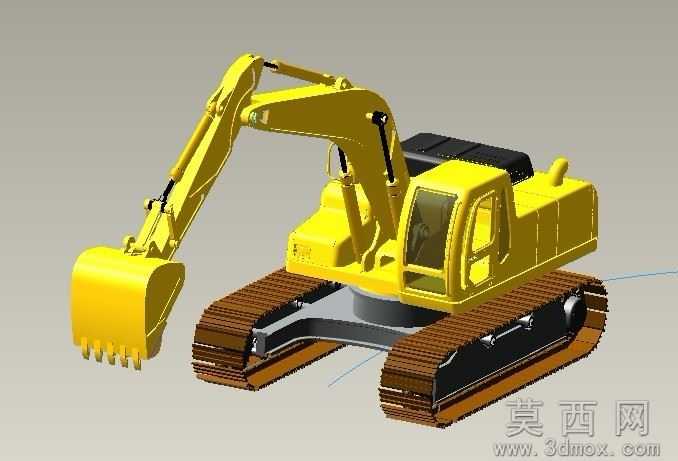

本模型为履带式液压挖掘机的完整三维设计成果，建模阶段采用PTC Creo Elements软件完成全参数化构建，首先从底盘行走机构开始搭建，逐一对履带板、驱动轮、导向轮、支重轮、托链轮等行走部件进行单独草绘、特征拉伸与装配约束，保证履带张紧度、轮系啮合间隙符合真实工程机械的设计公差要求；上部转台部分先完成回转支承的基准定位，再依次搭建动力舱、驾驶室、液压油箱、配重块等结构，所有部件的尺寸比例均参考主流中型挖掘机的真实参数设定，动臂、斗杆、铲斗的铰接点位置经过运动仿真校核，确保挖掘作业范围内的动作无干涉。

参数设计层面，模型严格遵循液压挖掘机的工程设计逻辑，设置了整机工作重量、最大挖掘半径、最大挖掘深度、铲斗额定容量等核心参数的关联驱动，修改关键参数即可快速调整整机尺寸规格，适配不同吨位级别的挖掘机设计改型需求，所有铰接孔位、液压管路接口的尺寸均符合通用液压元件的安装标准，可直接对接液压元件模型库进行扩展设计。

渲染材质部分，模型对不同部件分别赋予了对应真实材质，机身覆盖件采用工程黄哑光金属漆材质，履带板做了耐磨钢的粗糙金属质感处理，驾驶室玻璃设置了半透明折射与反光效果，液压管路、油缸活塞杆分别赋予黑色橡胶与抛光金属材质，配重块添加了铸铁的厚重质感，渲染输出的效果图可清晰区分不同功能部件，直观展示整机外观形态。

结构原理上，模型完整还原了液压挖掘机的工作逻辑，下部履带行走机构依靠液压马达驱动轮系带动履带实现行进与转向，上部转台通过回转支承实现360度回转，工作装置采用反铲式六连杆结构，依靠动臂油缸、斗杆油缸、铲斗油缸的伸缩配合，完成挖掘、提升、卸料等全套作业动作，所有液压油缸的行程参数与铰接点位置匹配，可实现真实作业动作的模拟演示。

软件兼容方面，模型源文件为PTC Creo Elements格式，同时附带通用中间格式文件，可兼容SolidWorks、UG NX、Pro/E等主流三维设计软件打开编辑，导入后不会出现特征丢失、装配错位等问题，方便不同软件使用习惯的设计人员进行二次修改。

研发教学应用层面，该模型可作为工程机械专业的教学演示素材，帮助学生直观理解履带式挖掘机的整体结构与工作原理，也可作为工程机械研发企业的概念设计参考，用于新机型的方案展示、结构校核，还可用于虚拟仿真、数字孪生场景的模型搭建，为挖掘机的作业模拟、性能分析提供基础三维载体。
