二战重型轰炸机星型径向航空动力装置

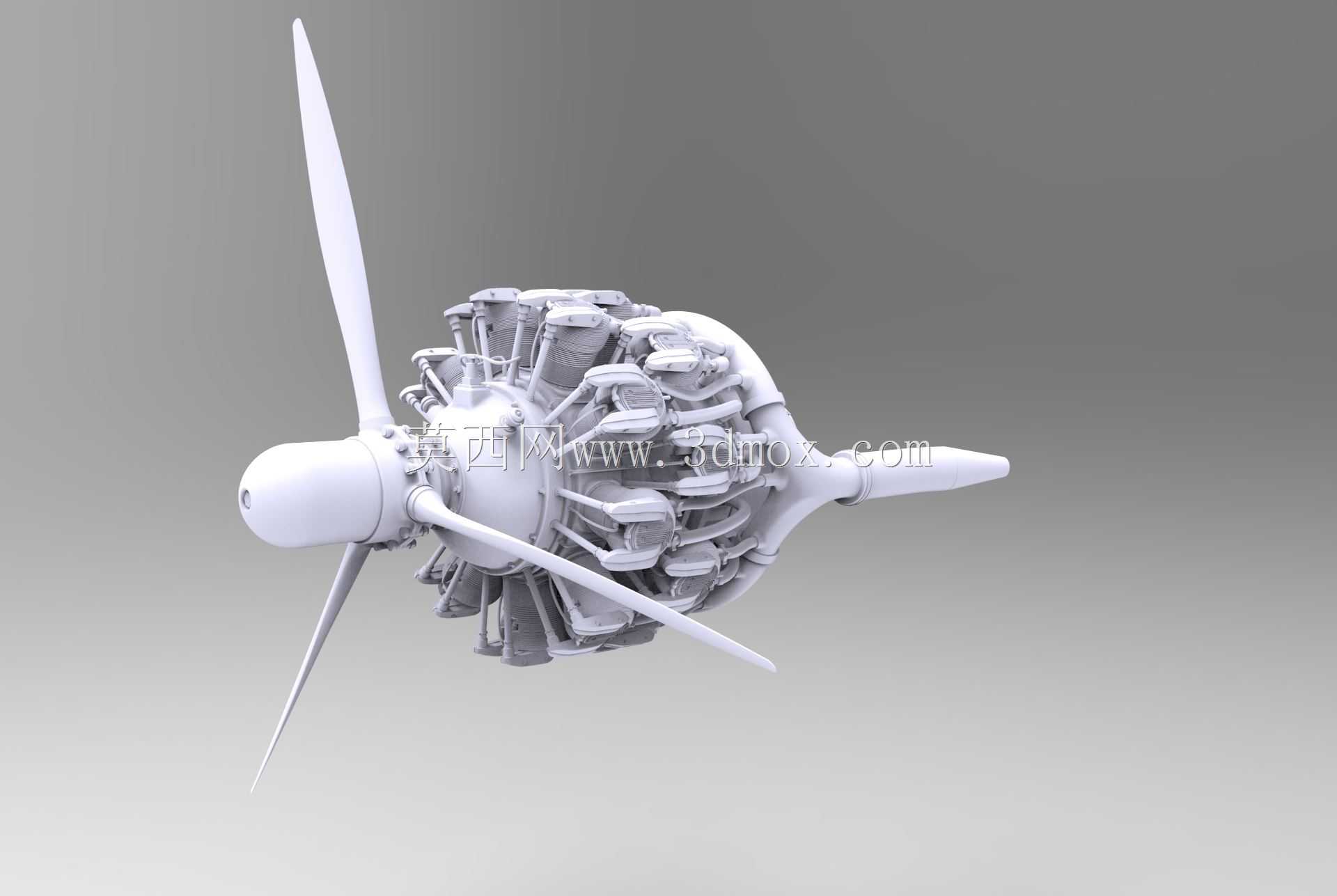

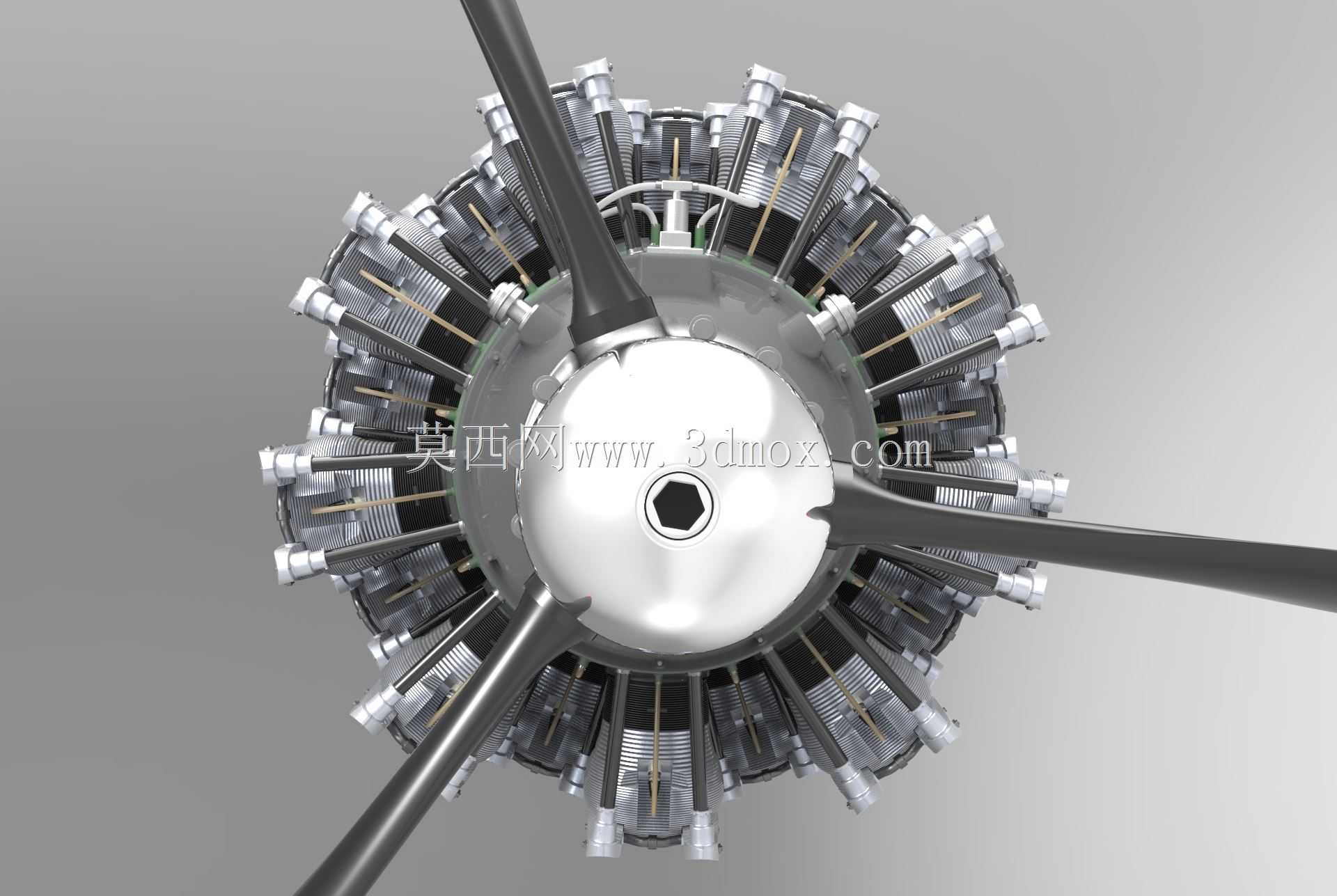

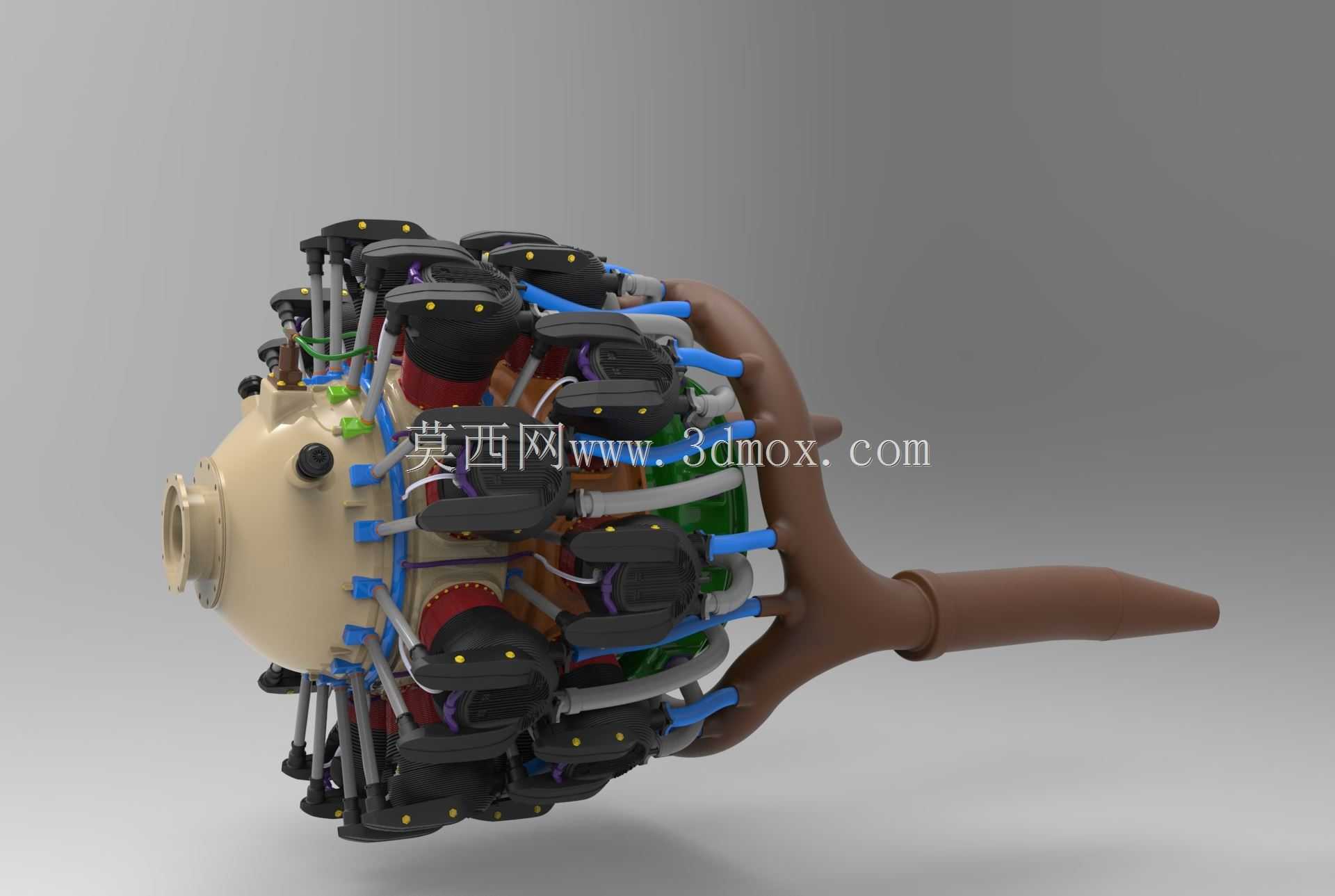

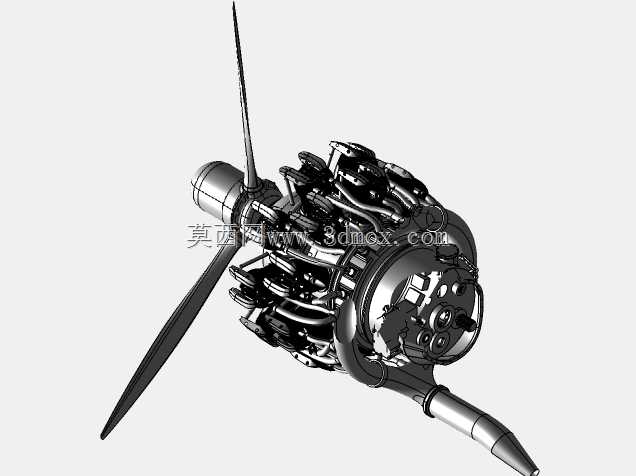

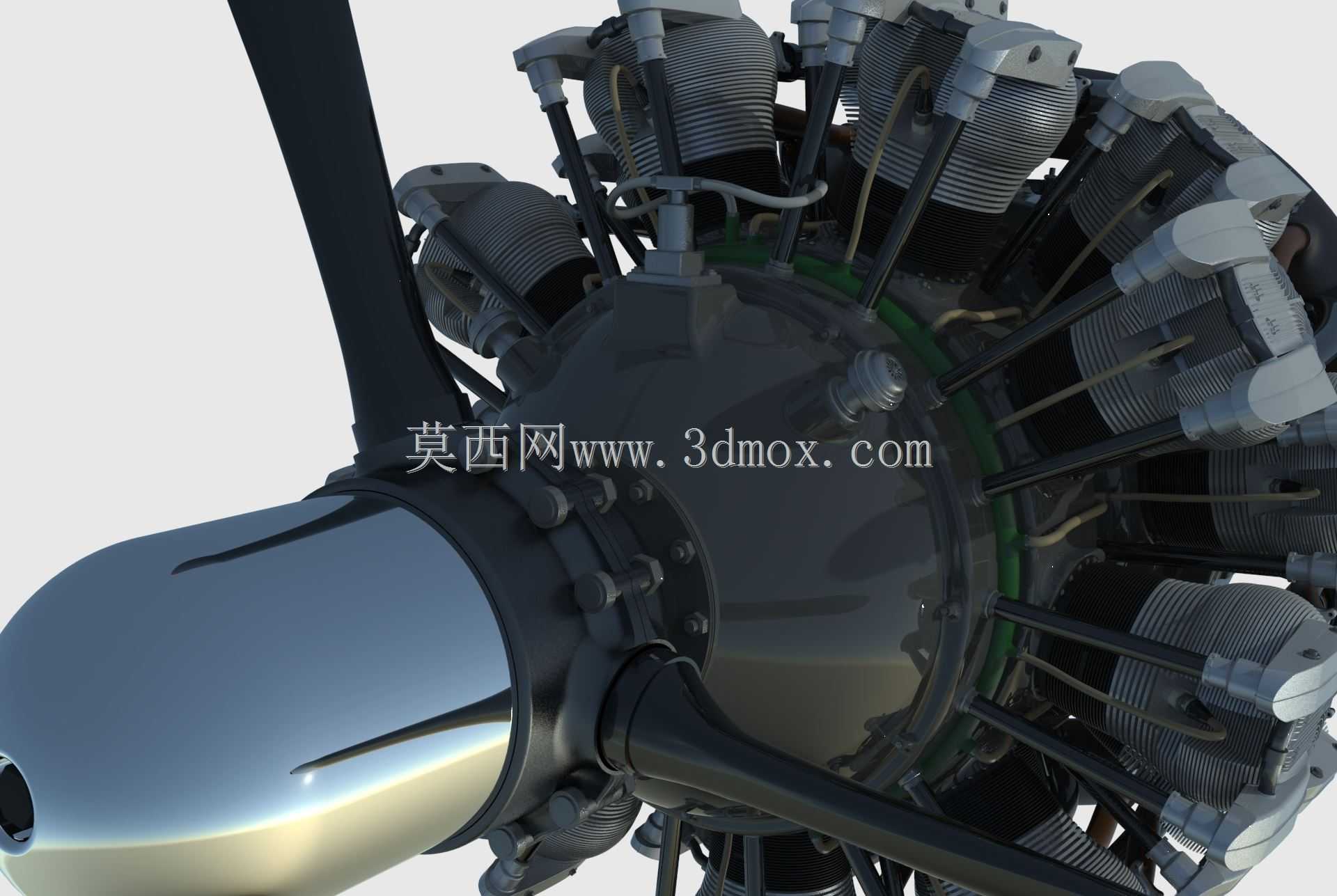

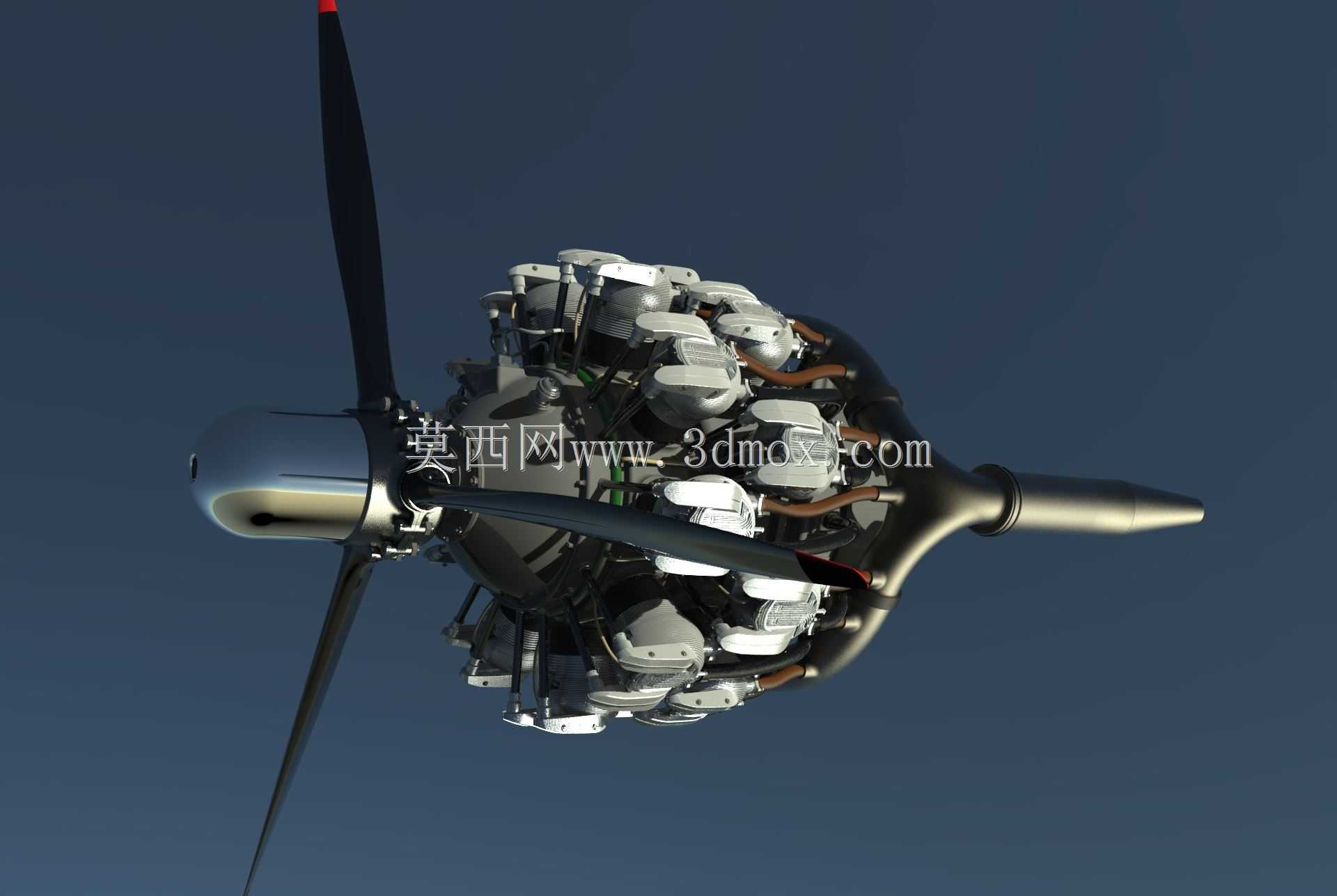

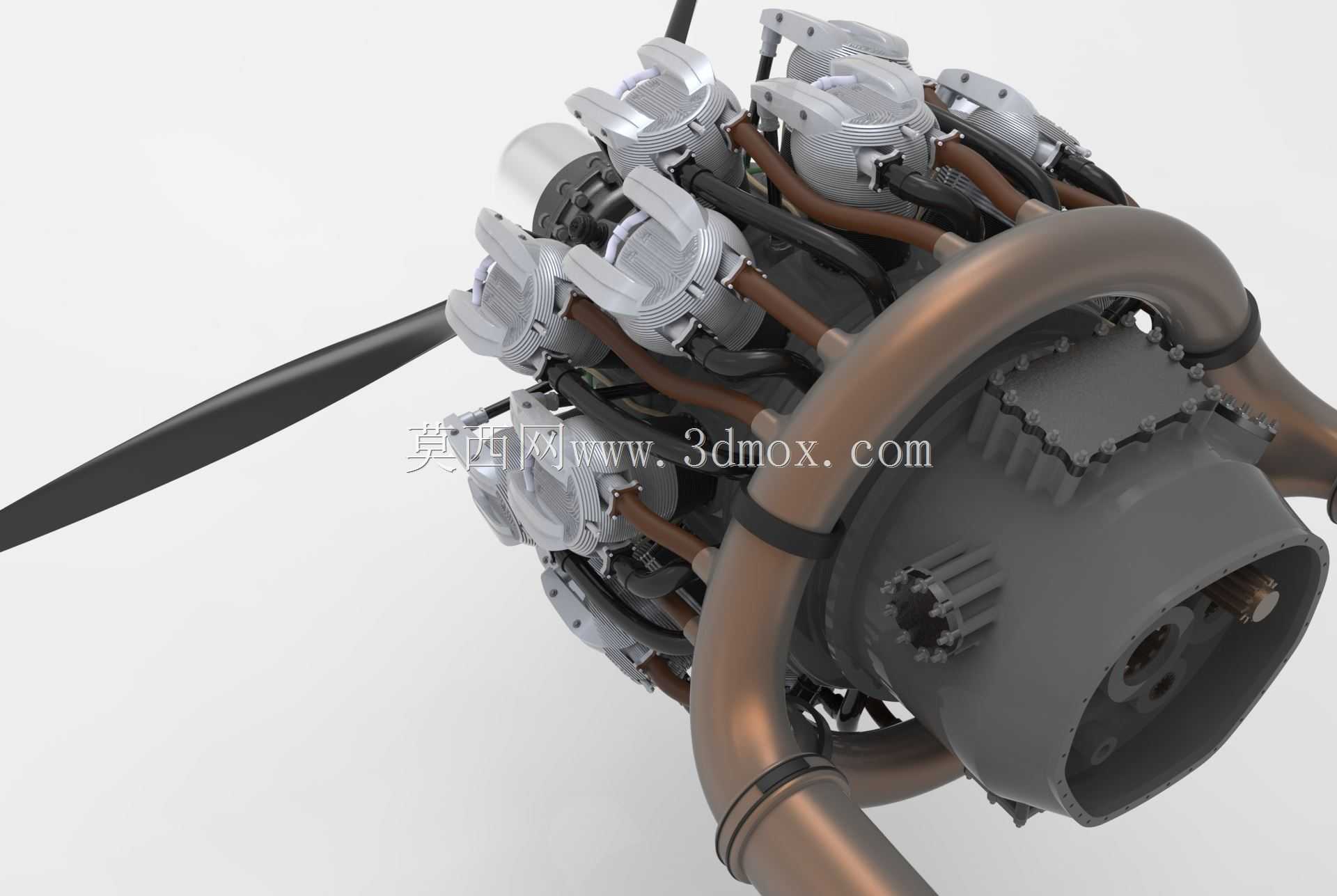

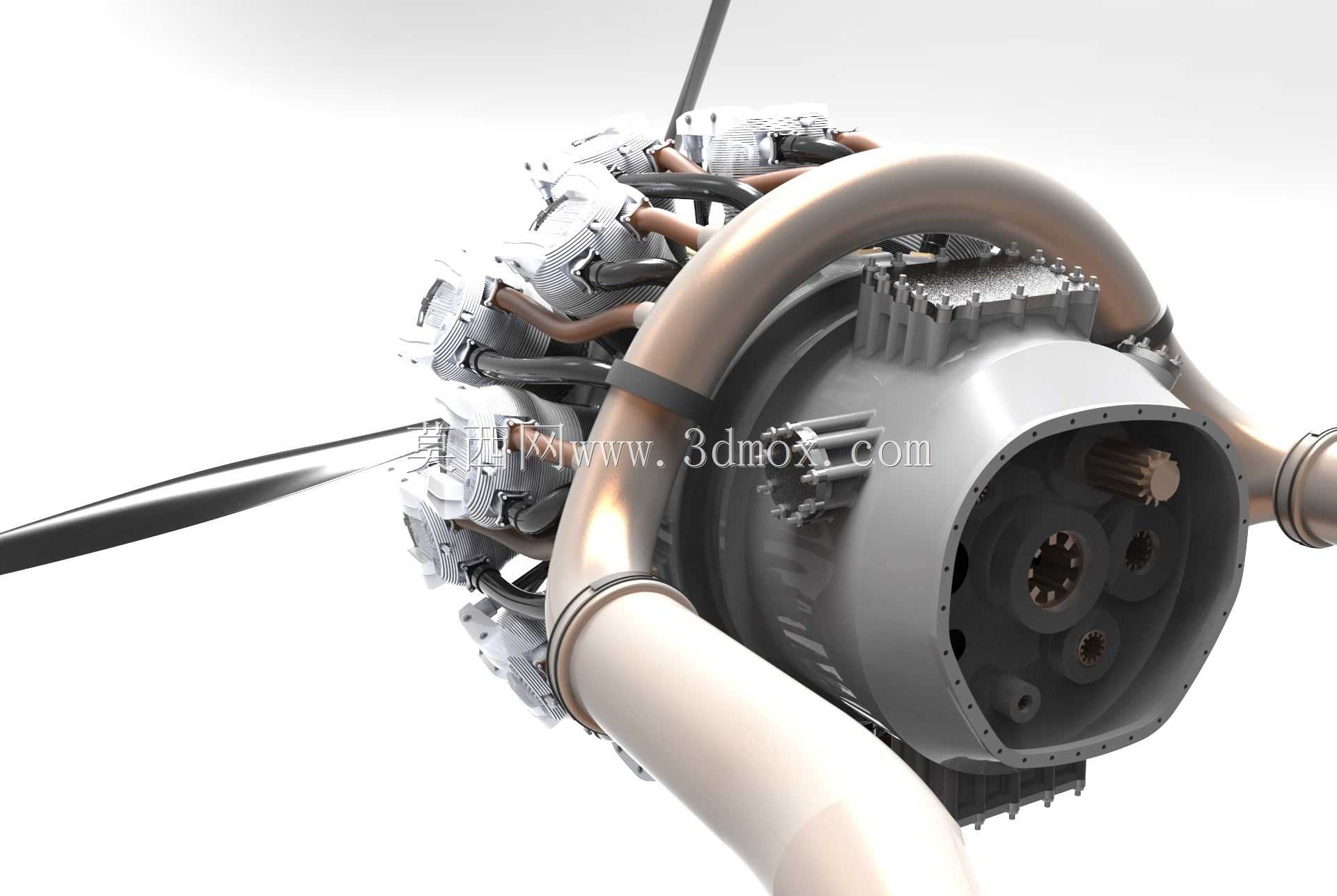

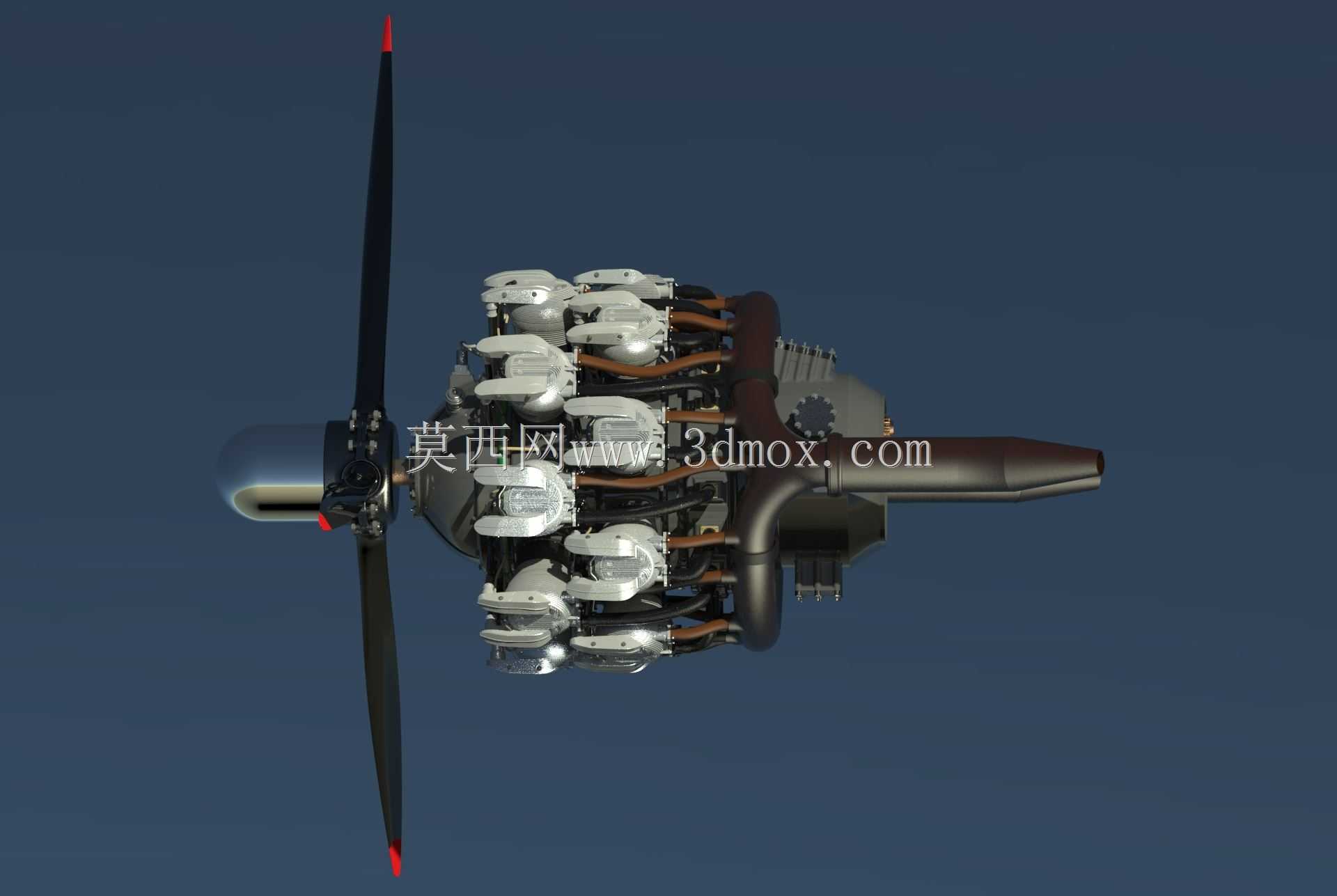

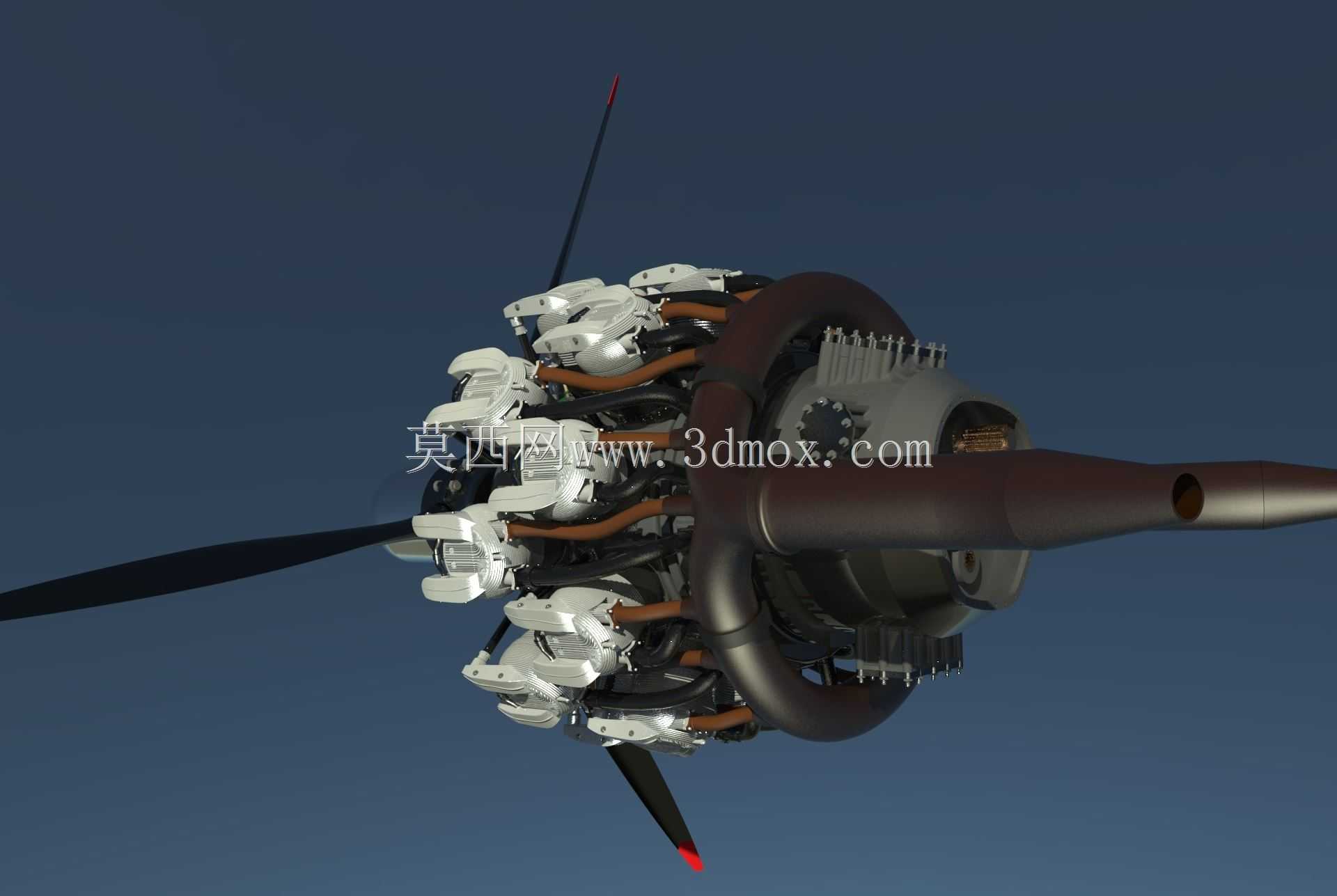

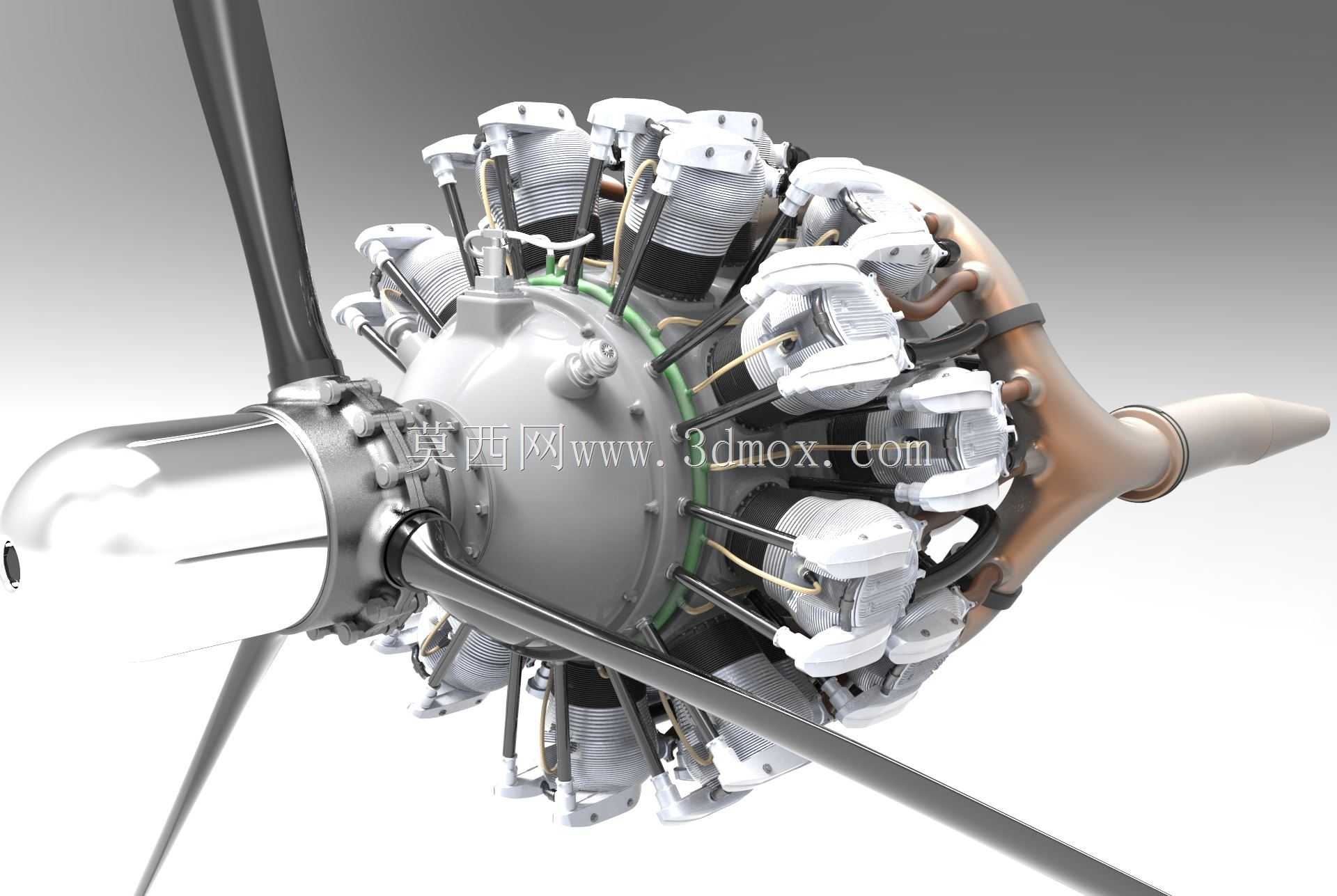

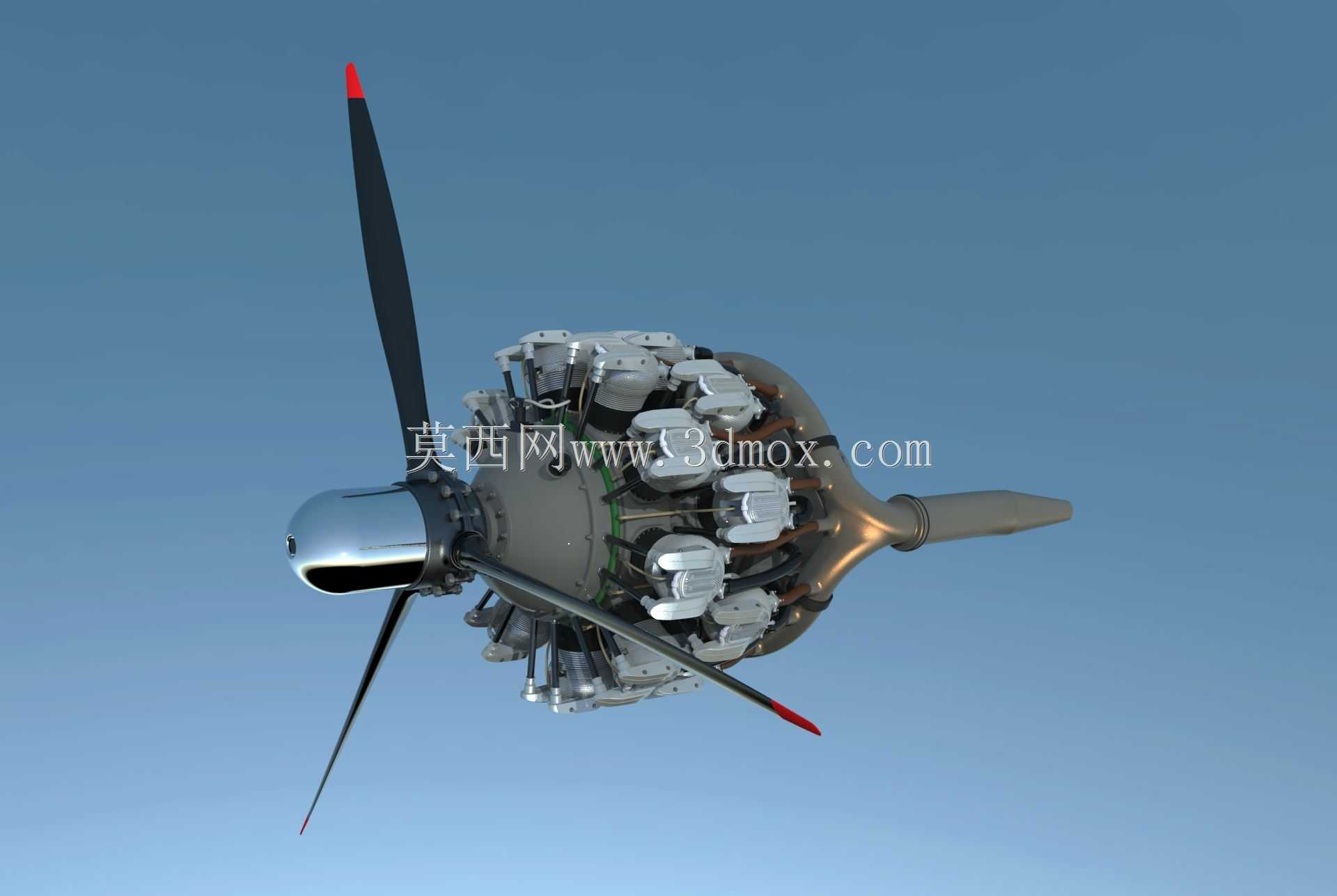

该径向航空发动机是为二战时期大型四发重型轰炸机设计的核心动力单元，适配以B-17飞行堡垒为代表的全金属半硬壳结构轰炸机，单台额定输出功率可满足轰炸机在7000米以上巡航高度维持260km/h以上巡航速度的需求，同时可支撑满载弹药与燃油状态下的起飞爬升、编队机动、受损返航等全工况飞行需求，是当时大航程战略轰炸平台的核心动力支撑。这类星型径向发动机采用多缸环形放射布局，气缸围绕中心曲轴箱均匀排布，相比同功率级的直列液冷发动机，拥有更短的整机轴向长度，可大幅降低发动机舱的迎风阻力设计难度，同时环形排布的气缸可直接借助飞行迎面气流完成散热，省去了复杂的液冷管路、散热器与冷却液循环系统，大幅降低了前线野战机场的维护难度，即便作战中单个或相邻两个气缸被防空火力击伤，剩余气缸仍可维持基本动力输出，保障战机返航。设计层面，该发动机采用9缸单排星型布局，每缸独立设置进排气门与独立散热鳍片，环形排布的进气歧管沿气缸外侧均匀布置，将油气混合气均匀输送至每个燃烧室，排气歧管采用短管环形汇流设计，既可以利用排气引射效应提升气缸排气效率，也可避免高温排气直接冲刷机身蒙皮与相邻机载设备。曲轴采用单曲柄多连杆结构，所有活塞连杆共同连接至中心曲柄销，将各气缸的往复直线运动转化为曲轴的旋转运动，前端输出轴直接连接变距螺旋桨，可根据不同飞行工况调整螺旋桨桨距，始终维持发动机在最优转速区间运转，兼顾动力输出效率与燃油经济性。安装边界上，该发动机采用环形发动机架安装方式，安装节沿曲轴箱后端环形法兰均匀分布，可将发动机运转产生的振动与载荷均匀传递至机身防火墙结构，整机径向最大尺寸适配轰炸机标准发动机舱内径，轴向长度预留了螺旋桨桨毂、整流罩与防火墙之间的安装间隙，前端输出轴的花键规格匹配当时主流的液压变距螺旋桨接口，后端附件机匣集成了磁电机、燃油泵、滑油泵、发电机等附件，无需额外设计外置安装支架，可直接完成整机吊装与管线对接。日常维护层面，环形排布的气缸让地勤人员无需拆卸发动机即可完成火花塞更换、气门间隙调整、气缸密封性检查等常规维护作业，外露的管路与接头可快速完成故障排查与备件更换，适配战时高强度连续出动的保障需求。
