工业传动用机械离合器结构设计

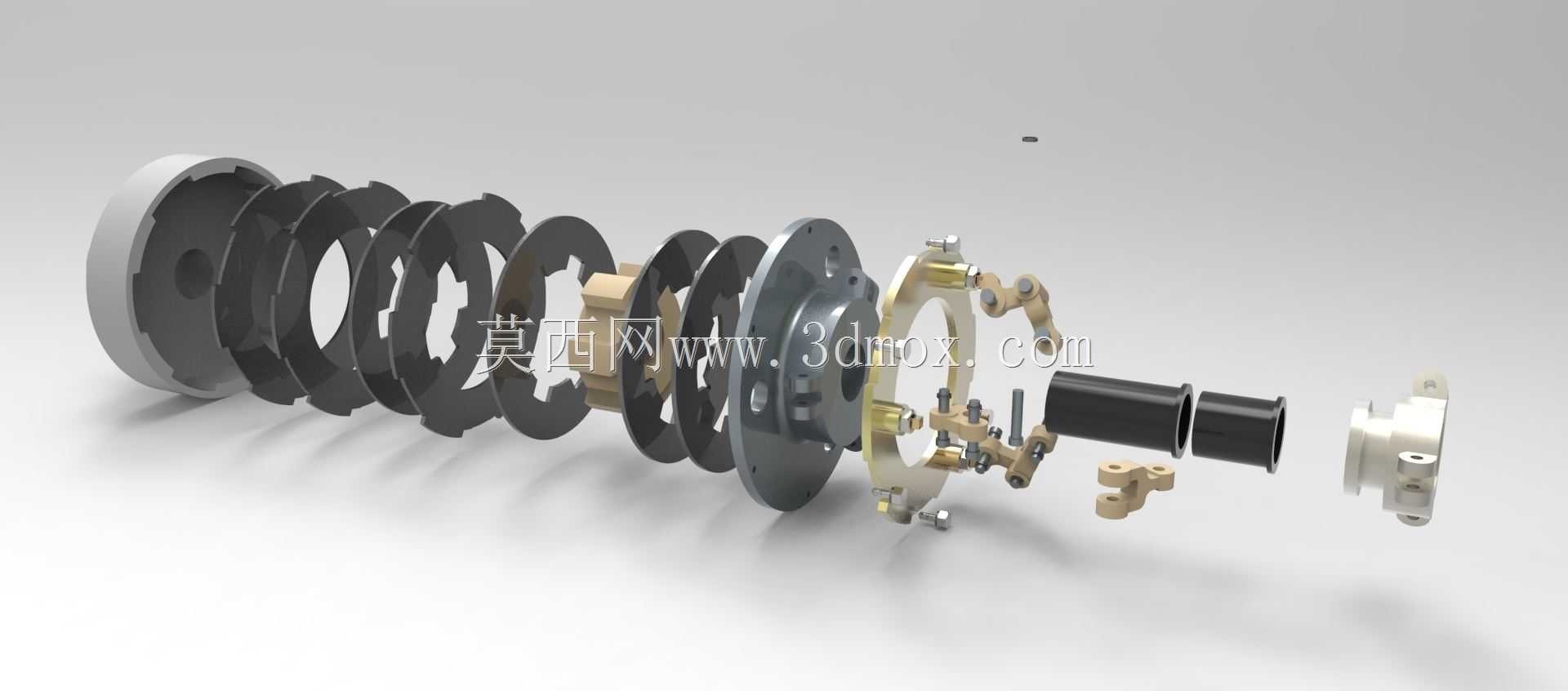

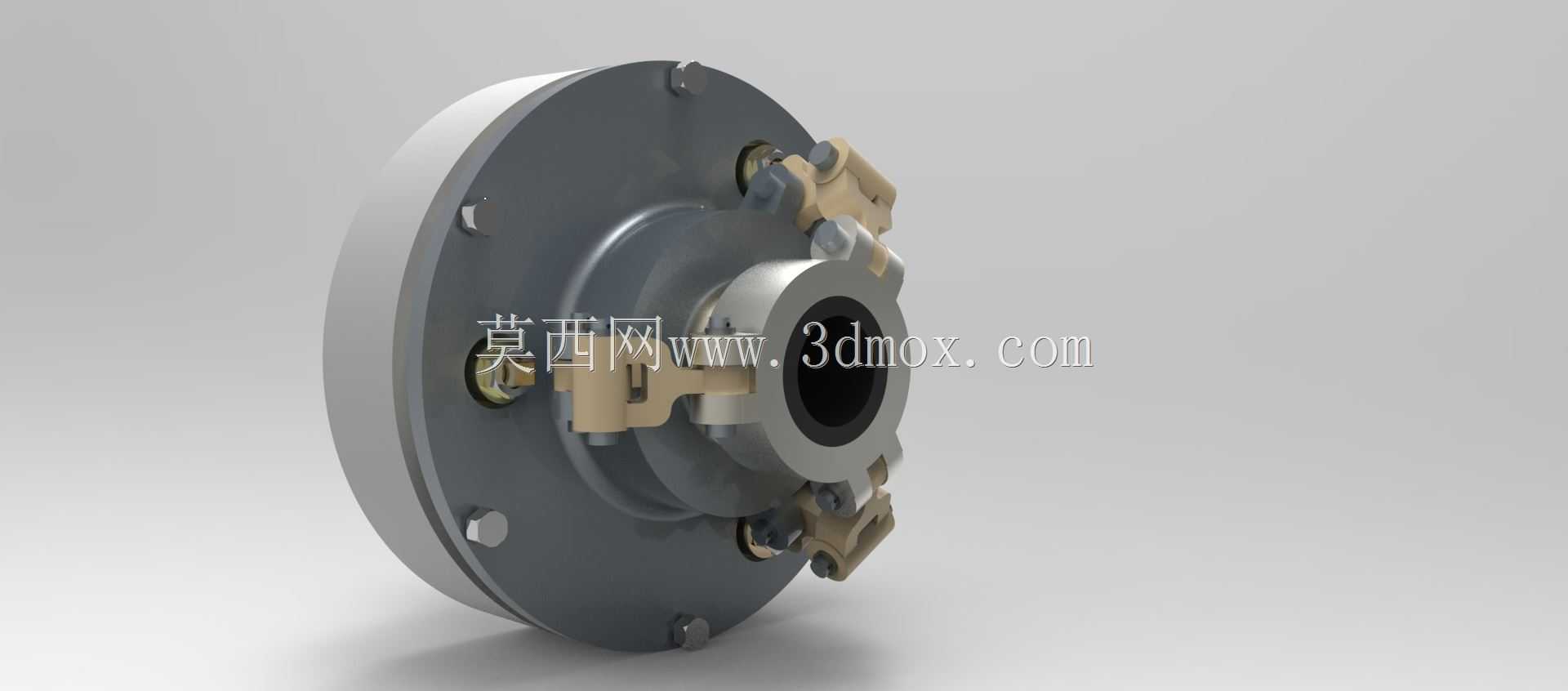

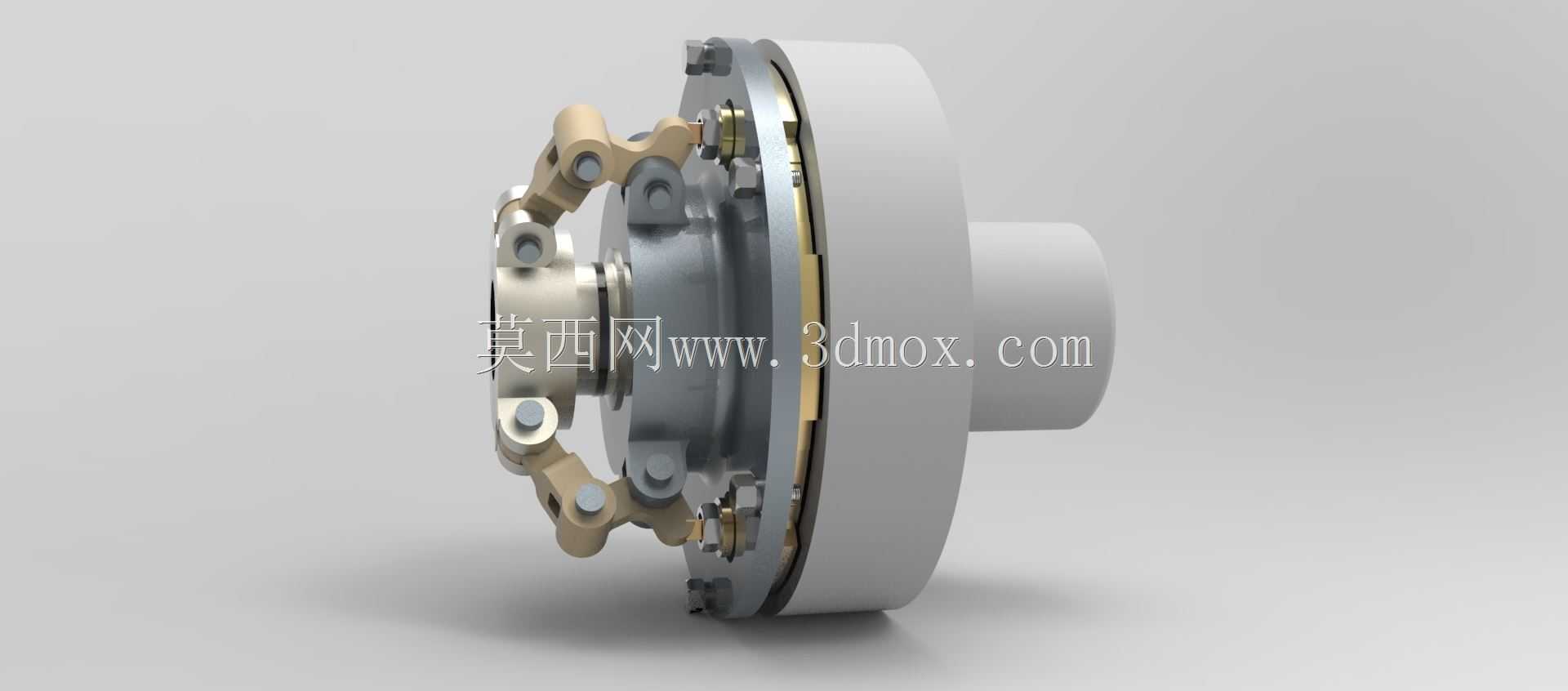

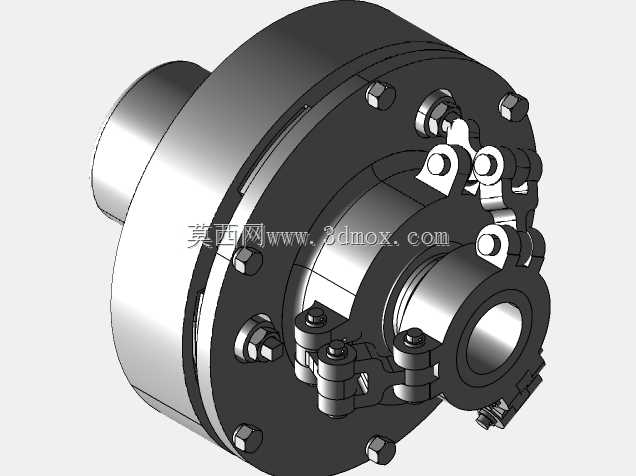

这款机械离合器主要应用于工业传动系统的动力通断控制场景，在机床主轴传动、轻工机械输送线、小型工程机械动力单元、农用设备传动链路中都能见到这类结构的身影，它的核心作用是在动力源持续运转的状态下，实现从动端的平稳接合与彻底分离，满足设备空载启动、运行中换挡、负载过载保护、工位间歇动作等实际工况需求，避免动力源频繁启停带来的电流冲击与机械损耗，同时也能在传动链路出现卡滞、负载超出额定阈值时，通过主从动端的相对滑转保护后端传动部件不受硬性损伤。从功能特性来看，这款离合器采用摩擦式接合结构，多组接触摩擦副均匀分布在圆周方向，接合过程中摩擦面逐步贴合施压，能够实现扭矩的平缓传递，不会出现刚性接合的冲击顿挫，有效降低传动链路的齿轮、轴类零件的瞬时冲击载荷；分离状态下主从动端完全脱开，从动端无拖滞阻力，能够保证空载状态下的动力损耗降到最低，同时圆周均匀分布的压紧组件能够保证摩擦面受力均匀，不会出现偏磨导致的扭矩传递不均、接合抖动等问题。在设计思路上，这款离合器采用盘式轴向布局，主体安装法兰盘设置在动力输入侧，法兰端面上预留了均匀分布的安装孔位，能够直接与动力端的飞轮、连接法兰实现同轴对接，输入侧的壳体采用一体化铸造结构，保证整体结构的刚性，能够承受额定扭矩传递过程中的径向与轴向载荷；输出侧采用轴孔配合结构，内孔设置键槽，能够与从动轴实现周向固定，保证扭矩传递过程中不会出现相对转动；压紧调节组件采用模块化设计，沿圆周均匀布置，既能够通过调节压紧件的预紧力调整额定传递扭矩的大小，也能在摩擦片出现正常磨损后，通过微调补偿磨损量，保证离合器的扭矩传递性能始终处于稳定区间，同时模块化的组件设计也方便后期的维护更换，不需要整体拆解离合器就能完成易损件的替换。从安装边界来看，这款离合器整体为圆盘式同轴结构，轴向尺寸紧凑，径向轮廓以安装法兰的外径为最大边界，安装时需要保证输入法兰与输出轴的同轴度公差控制在合理范围内，避免偏心运转带来的振动与异常磨损；输入侧法兰的安装孔采用圆周等距分布，适配常规的传动连接标准，输出轴孔的孔径与键槽尺寸匹配常用的工业传动轴规格，不需要额外定制转接件就能完成装配；轴向安装空间只需要预留出离合器本体的轴向长度，加上少量的装配调节间隙即可，不需要额外预留过大的操作空间，能够适配安装空间较为紧凑的传动链路布局，整体结构没有外露的突出易损部件，外壳能够对内部的摩擦副、压紧组件形成有效防护，避免车间环境中的粉尘、切削碎屑进入摩擦面影响接合性能，能够适配多数工业生产场景的使用环境。
