轻型武装侦察战斗直升机整机结构

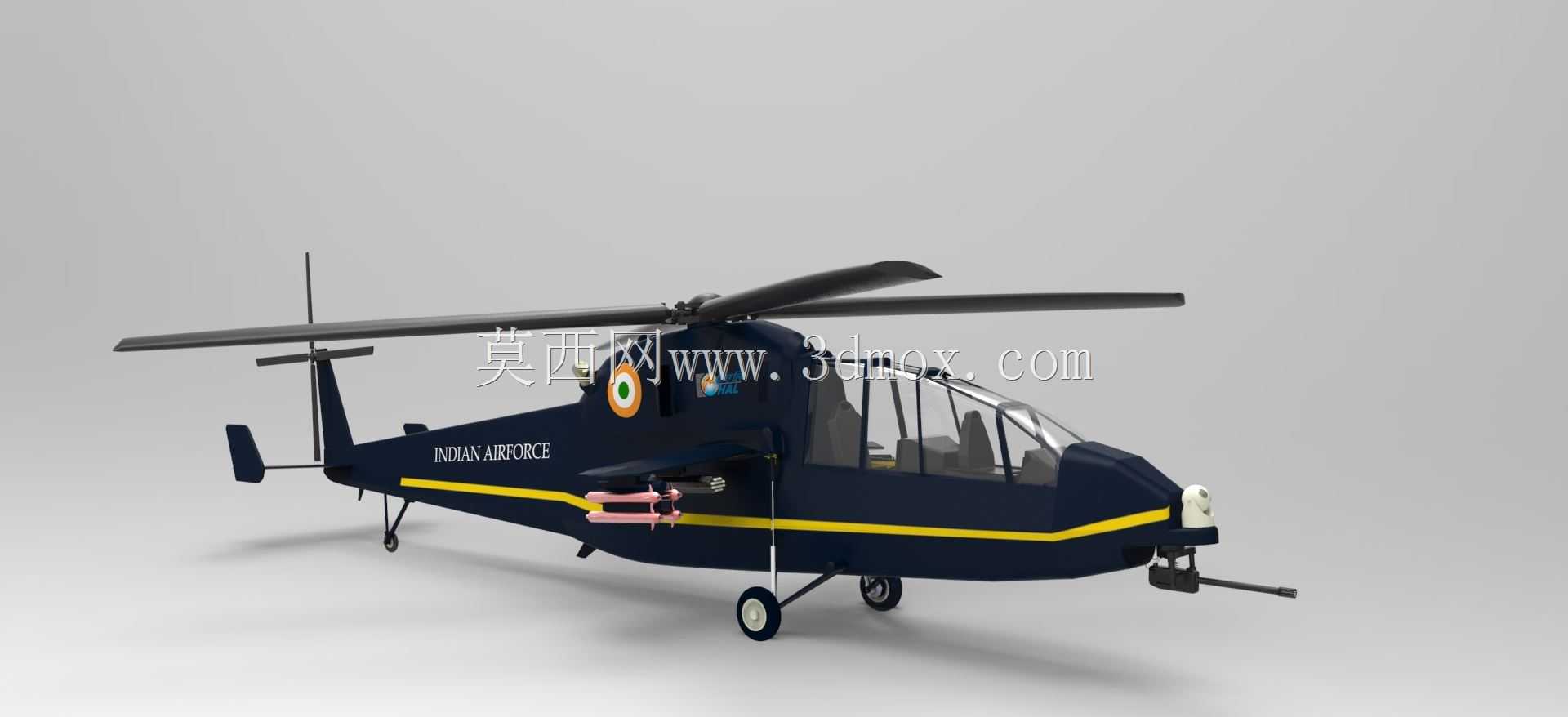

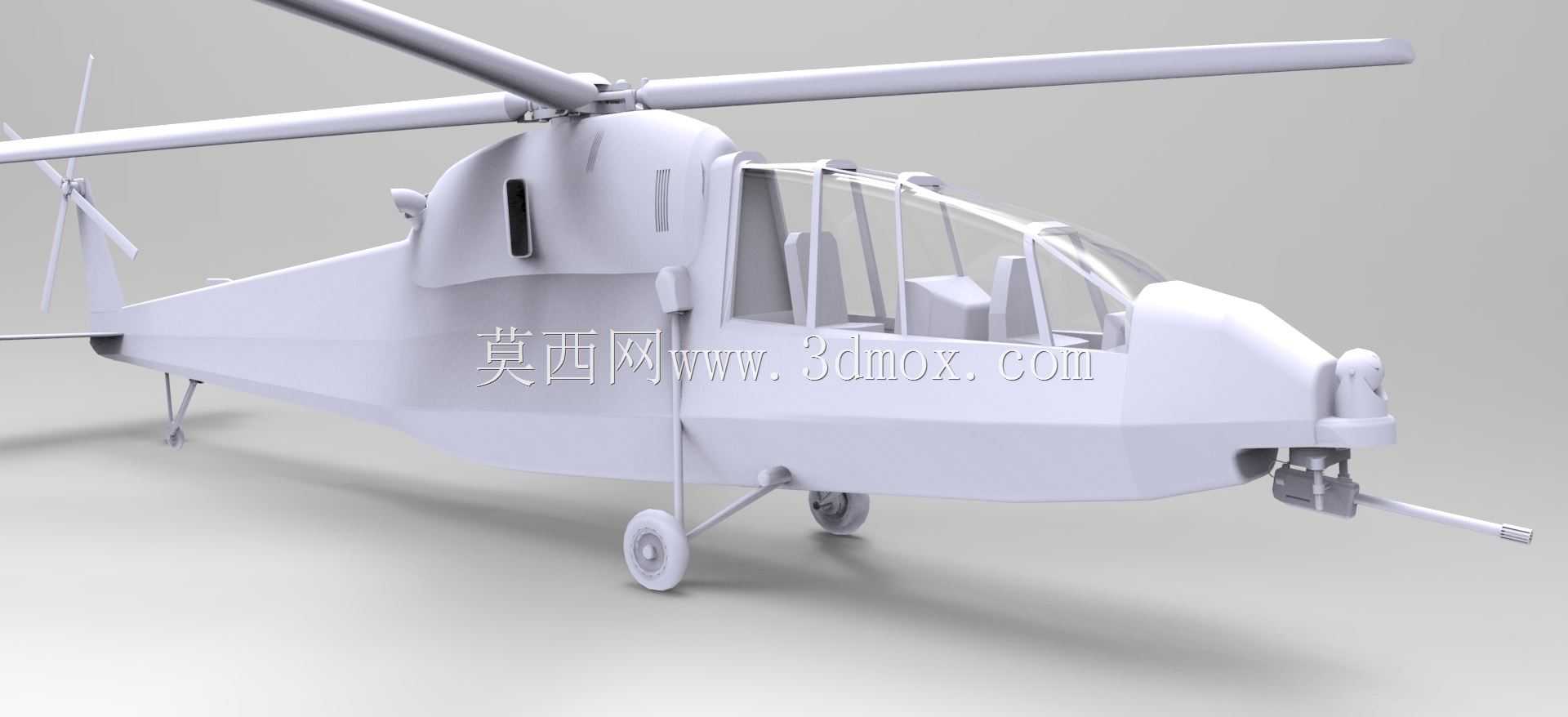

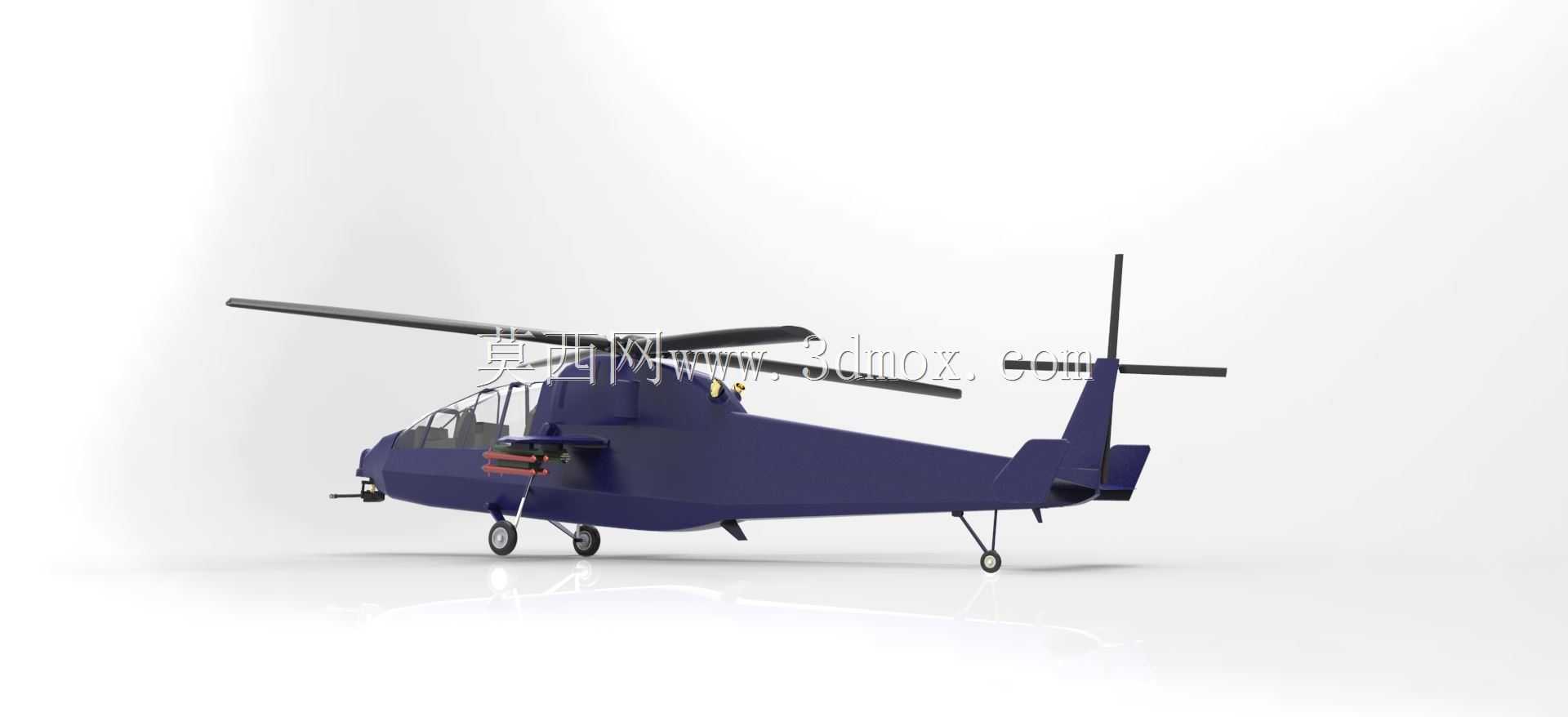

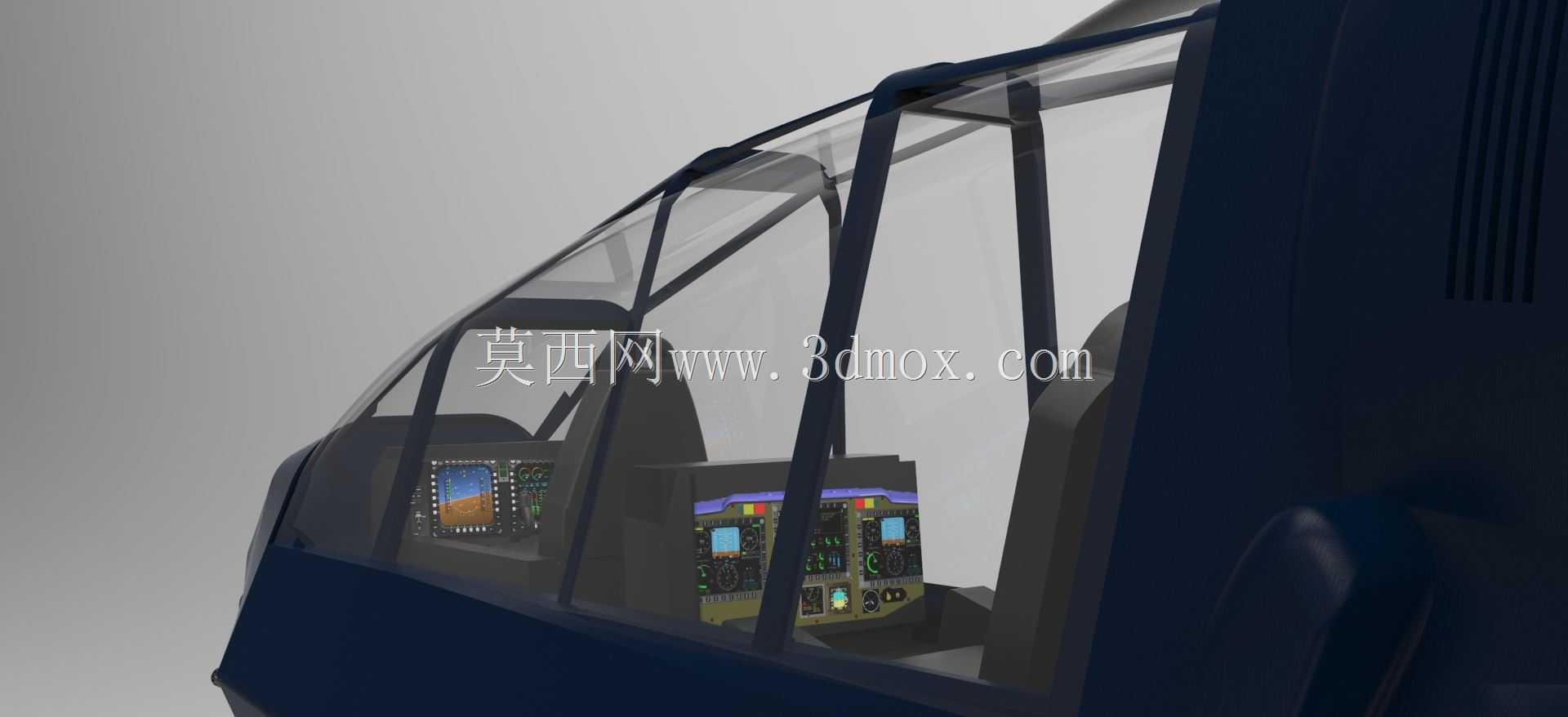

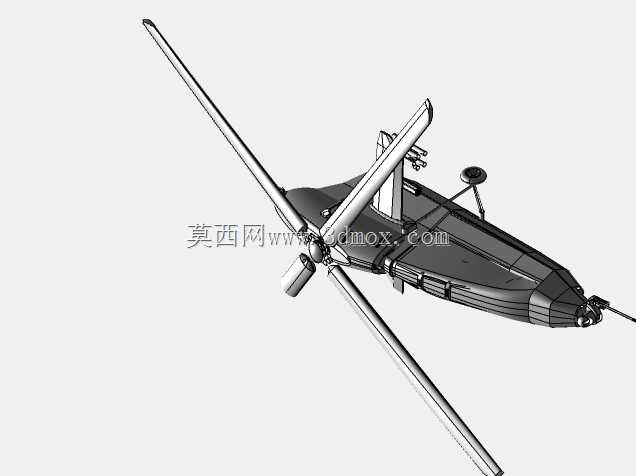

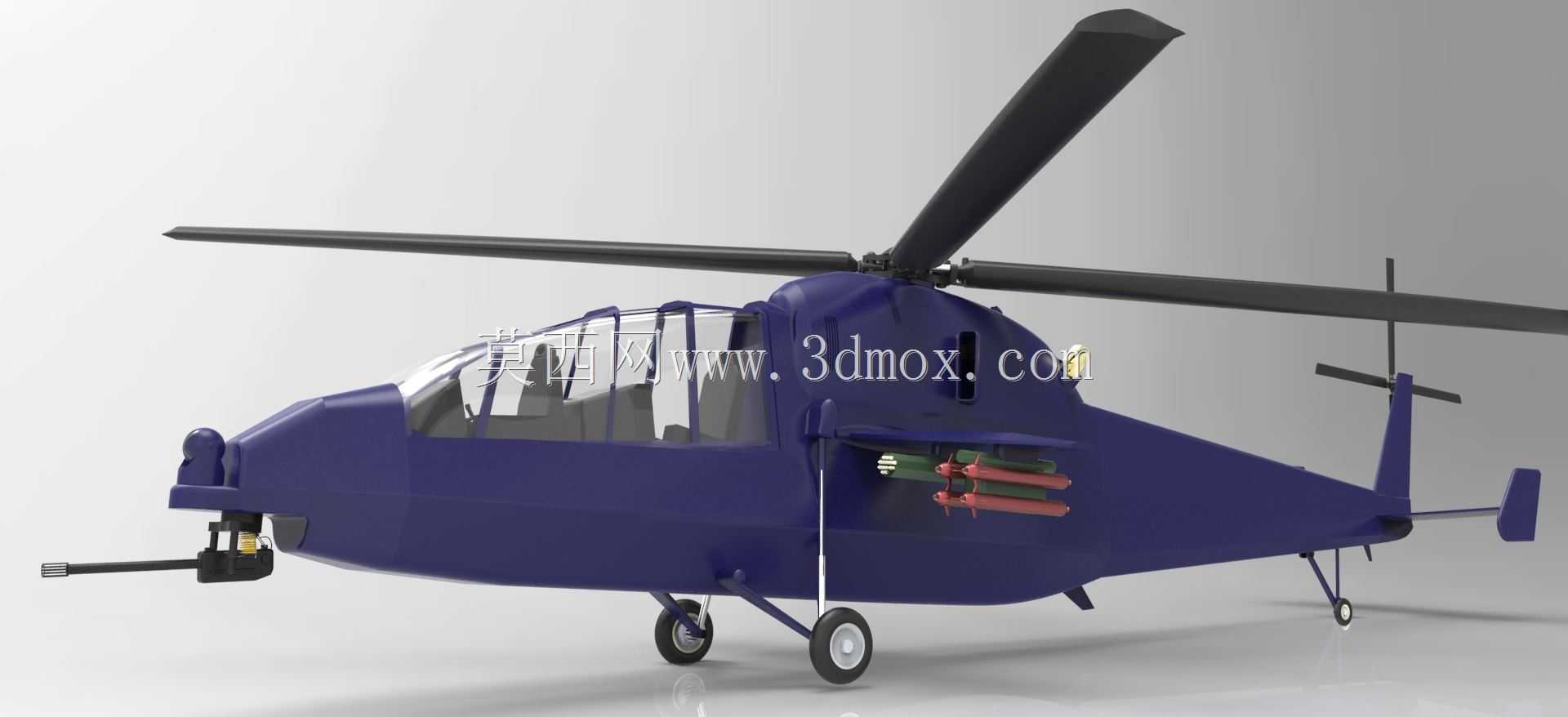

这款轻型战斗直升机主要面向低空近距火力支援、前沿战术侦察、低空巡逻护航等应用场景，可在复杂地形、狭小起降场地完成快速部署，适配山地丛林、城市低空等常规大型武装直升机难以高效作业的任务环境，承担对地轻装甲目标打击、零散火力点清除、前沿态势侦察、编队低空护航等实际任务，相比大型武装直升机具备部署灵活、起降条件要求低、使用维护成本可控的优势。整机采用单主旋翼加尾桨的常规直升机构型布局，整体气动外形围绕低空高机动性做针对性优化，机身采用窄截面流线型设计，有效降低低空飞行时的空气阻力，同时缩减正面受弹面积，提升低空突防时的生存能力。前部设置串列式双座座舱，座舱盖采用多段曲面透明结构，可为前后座飞行员提供开阔的下视与侧方视野，满足低空飞行时的地形观察、目标搜索需求，机头下方集成可转动的航炮挂载结构，可在一定角度范围内调整射击方向，覆盖前向大范围打击区域，无需整机大幅调整姿态即可完成对地面机动目标的瞄准射击。机身中部两侧设置短翼武器挂点，可挂载多联装火箭发射巢、轻型反坦克弹药等作战载荷，根据不同任务需求灵活搭配武器配置，兼顾对地打击与有限的低空自卫能力。起落架采用后三点式轮式起落架设计，主起落架布置在机身中部下方，尾起落架布置在尾梁末端下方，起落架结构做了轻量化与抗冲击优化，可在简易平整场地完成起降，吸收着陆时的冲击载荷，同时轮式结构也方便地面短距离牵引移动。主旋翼采用大尺寸三叶旋翼设计，旋翼桨叶翼型经过气动优化，可在较低转速下提供足够升力，保障低空低速飞行时的操控稳定性，尾桨布置在尾梁末端右侧，用于抵消主旋翼转动产生的反扭矩，保障整机航向操控的灵活性。尾梁采用细长轻量化结构，在保障结构强度的前提下尽可能降低尾部结构重量，优化整机重心分布，尾部设置水平与垂直安定面，提升前飞时的航向与纵向稳定性。整机设计过程中充分考虑了各系统的安装边界，机身内部预留了动力系统、传动系统、航电设备、燃油系统的安装空间，各机载设备的维护口盖布置在机身易接近位置，可降低日常维护的操作难度，外部武器挂点、起落架、旋翼等部件的安装接口均做了标准化设计，方便不同任务模块的快速拆装更换，兼顾作战使用的灵活性与地面维护的便捷性，整体结构紧凑，在有限的机身尺寸内整合了飞行、火力、侦察所需的全部功能模块，适配轻型战术作战单位的低空任务需求。
