多盘液压式飞机制动装置结构设计

这款多盘液压飞机刹车装置，是航空起落架系统中承担着陆减速、地面滑跑制动、停机驻留功能的核心执行部件，主要应用于民用支线客机、通用航空固定翼飞机的主起落架轮组内侧安装位，适配轮毂内径匹配的机轮总成，在飞机着陆触地瞬间承接机轮传递的滚转力矩，通过液压驱动的摩擦副压紧动作将飞机滑跑的动能转化为摩擦热能耗散，实现可靠减速，同时可在地面停机、发动机试车阶段提供持续的锁止力矩，避免飞机意外滑移。

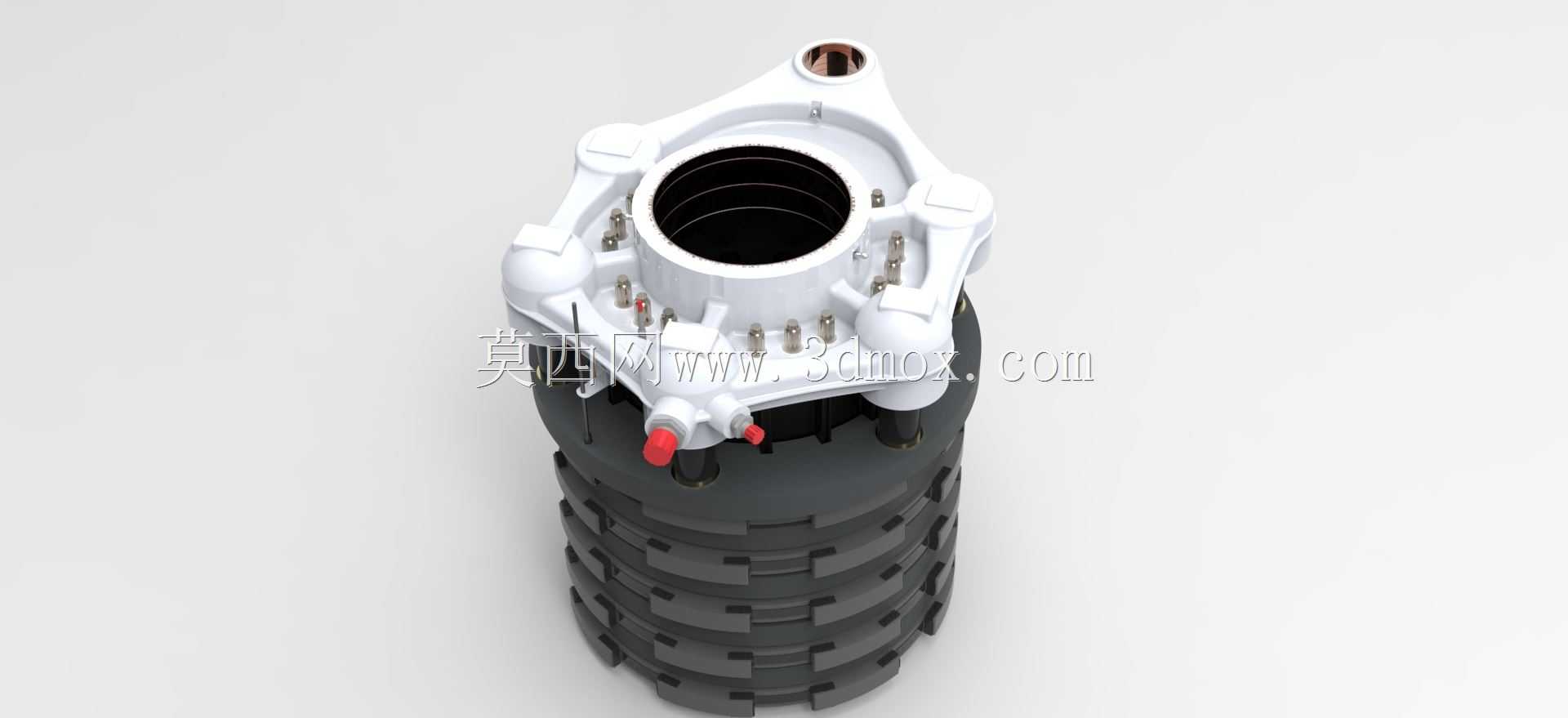

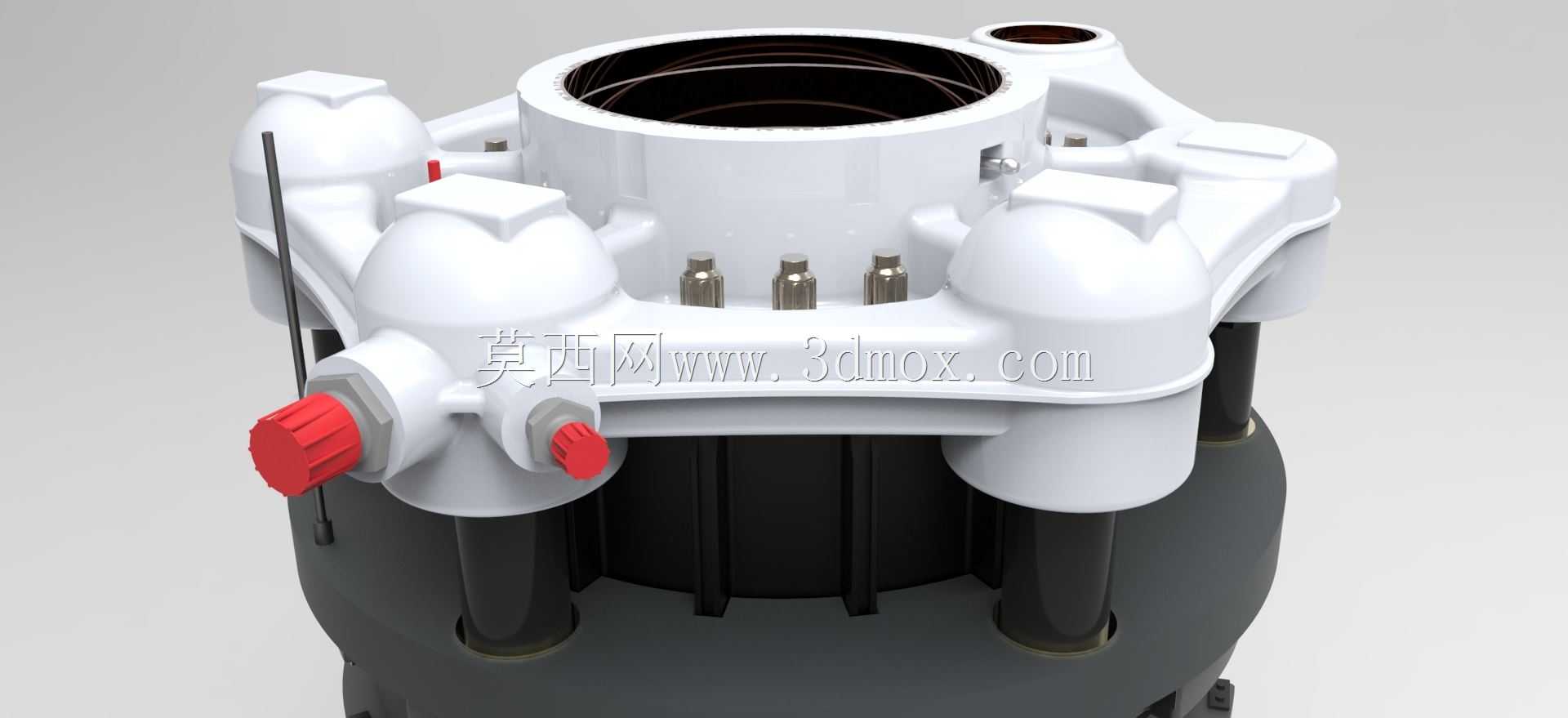

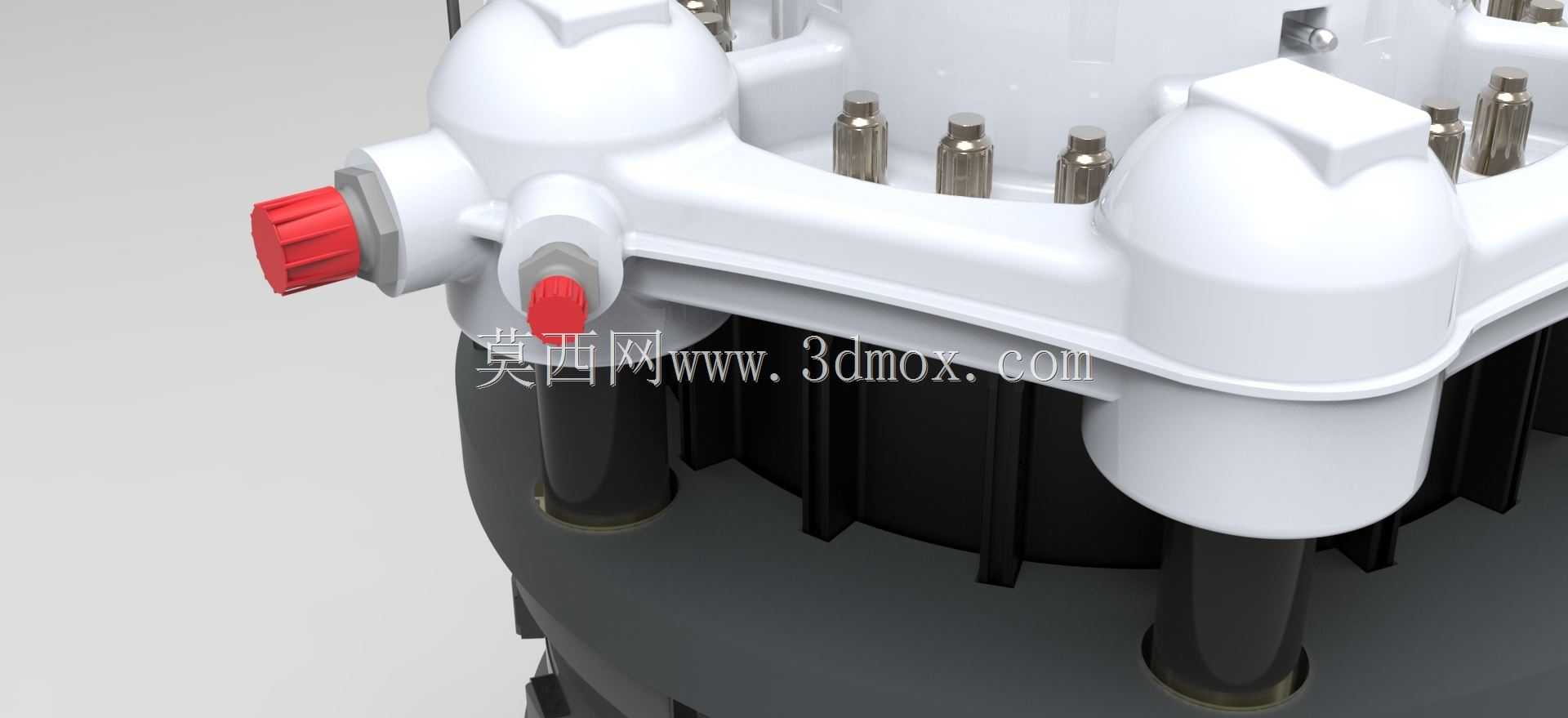

从功能特性来看，该装置采用多盘堆叠的摩擦副结构，相比单盘制动结构，在有限的径向安装空间内大幅拓展了摩擦接触面积，能够在不增加装置整体外径的前提下获得数倍于单盘结构的制动力矩，适配飞机着陆阶段大载荷、高动能的制动需求；装置顶部集成的液压作动组件采用周向均布的活塞布局，可将输入的液压压力均匀传递至每一组摩擦盘，避免局部压力不均导致的摩擦片偏磨、制动抖动问题，同时顶部预留的液压接口、放气螺钉结构，可直接对接飞机液压系统管路，方便日常维护中的排气作业与压力检测。

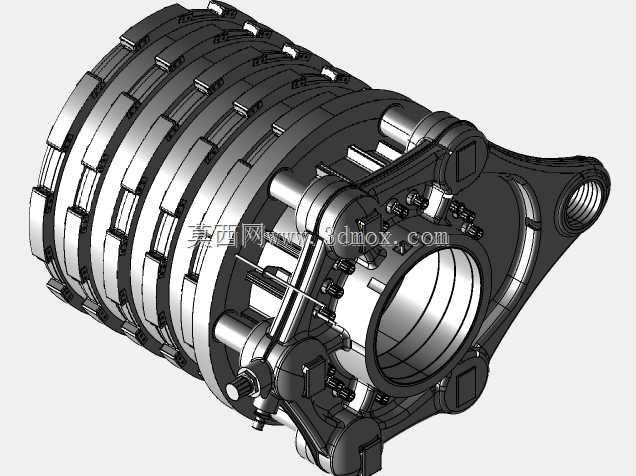

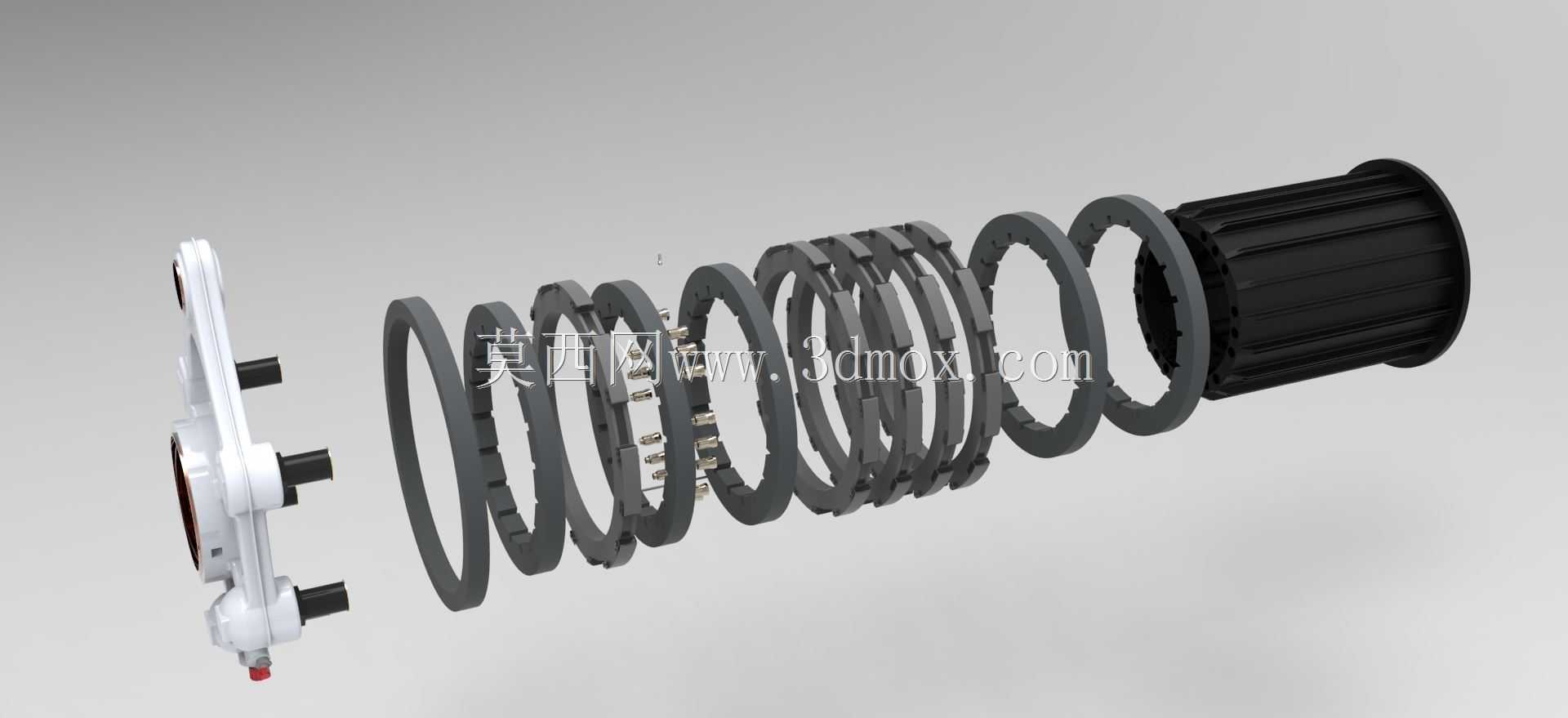

设计过程中，整体结构围绕机轮安装的环形边界展开，中心通孔完全匹配起落架轮轴的外径尺寸，可直接套装在轮轴上通过端部紧固件完成轴向固定，外围的壳体定位凸台与轮毂内侧的卡槽精准适配，保证制动过程中静盘与机轮、动盘与起落架轴座的相对运动关系稳定；堆叠式的摩擦盘组采用交替排布的动、静盘设计，动盘随轮毂同步转动，静盘与壳体保持周向固定，液压卸压时摩擦盘之间保持均匀的微小间隙，避免正常滑跑过程中产生拖滞磨损，液压加压时活塞推动压盘将整组摩擦盘压紧，依靠盘面之间的摩擦力传递制动力矩。

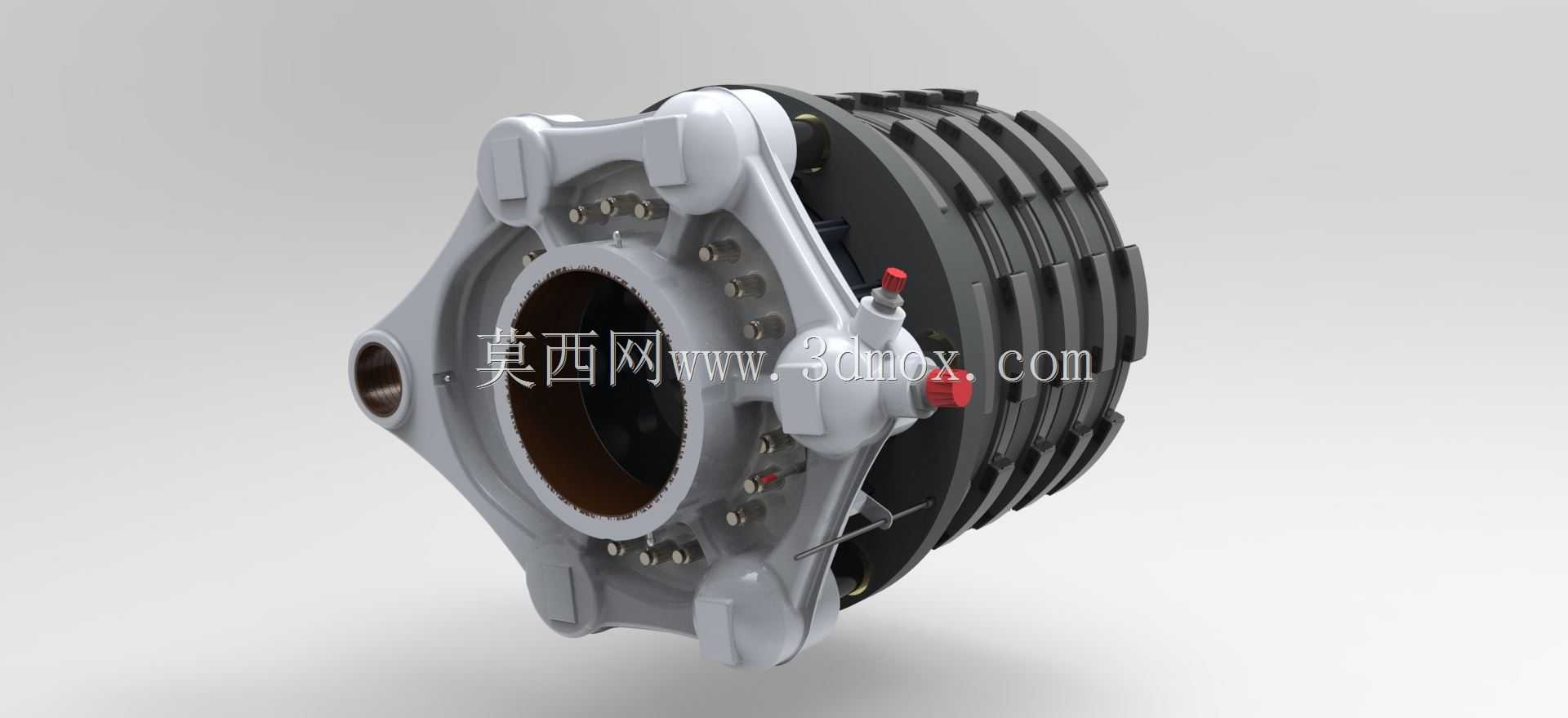

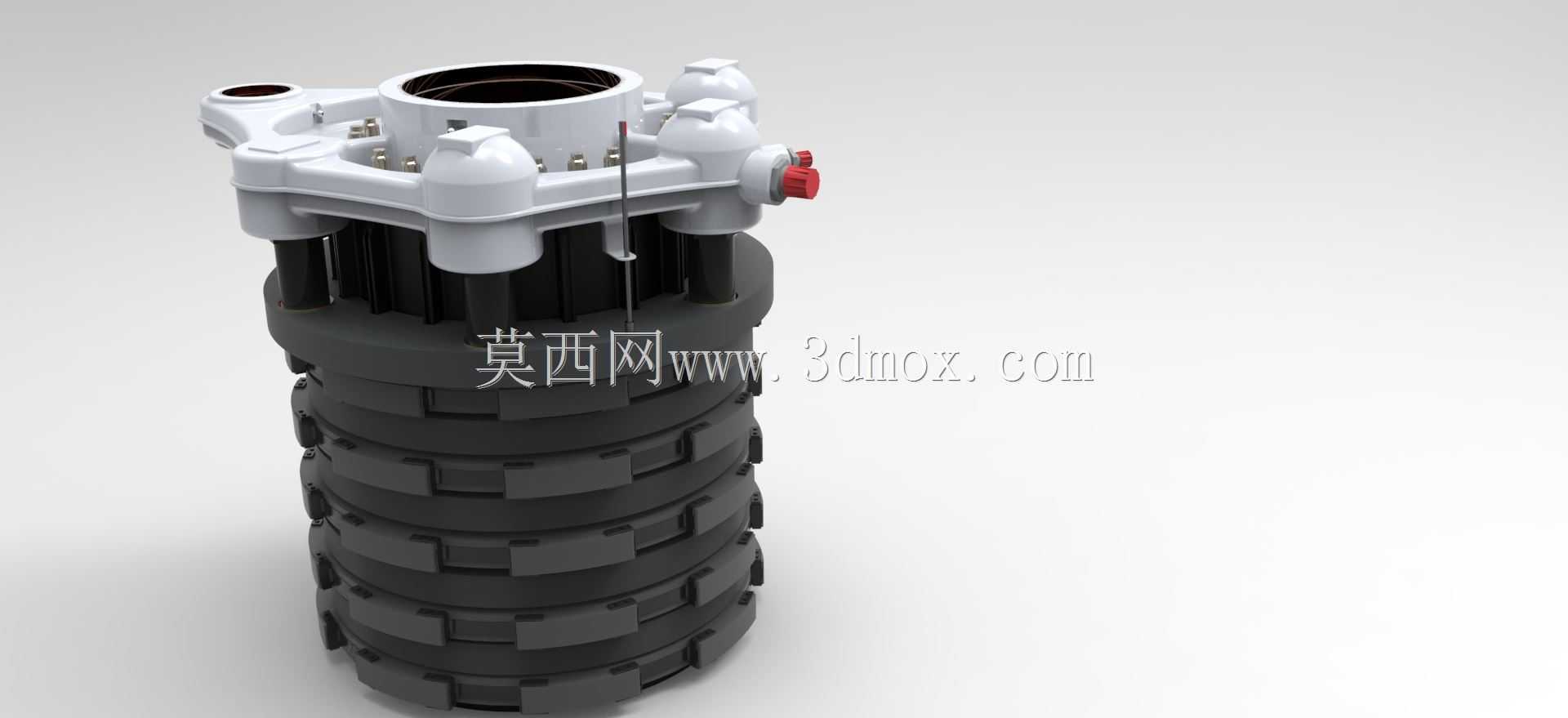

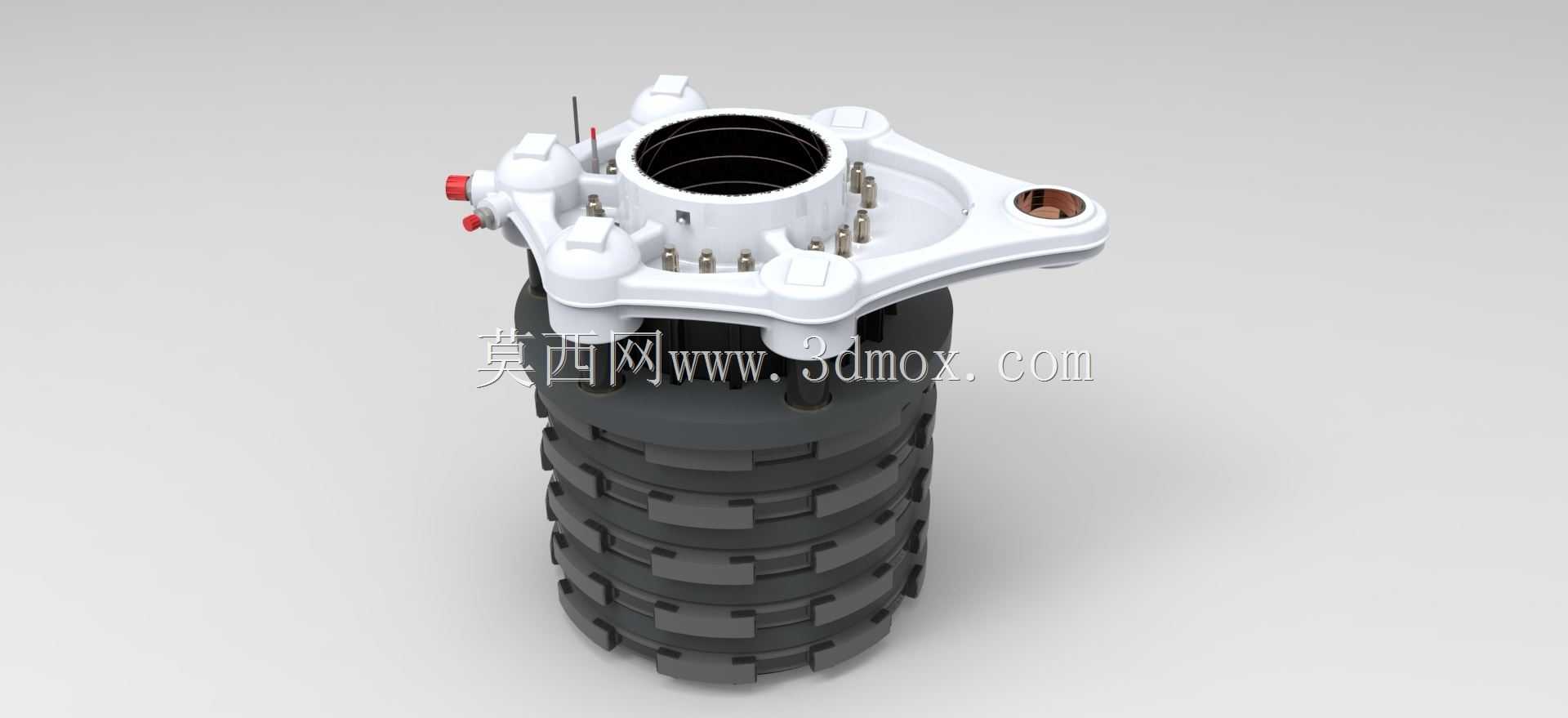

外形设计上，装置整体呈同轴圆柱结构，顶部的作动壳体采用轻量化的高强度铝合金构型，在保证液压腔耐压强度的前提下尽可能降低整体重量，适配航空部件严苛的减重要求；周向布置的活塞护罩采用对称式布局，既为内部活塞组件提供防尘、防杂物侵入的防护，也预留了足够的散热间隙，可将制动过程中摩擦盘产生的热量快速通过空气对流散出，避免长时间连续制动导致的摩擦材料热衰退；侧面预留的温度传感器安装位，可实时监测制动过程中的盘体温度，为飞机航电系统提供制动状态反馈，保障极端工况下的制动可靠性。安装边界方面，装置的轴向总长度严格匹配起落架轮舱的内部空间，不会与周边的轮轴护套、收放机构产生运动干涉，所有外接管路接口的位置、角度均按照航空系统安装规范设计，可直接适配现有机型的管路走向，无需额外改装周边结构。
