半导体制冷片TEC1-126-706结构设计

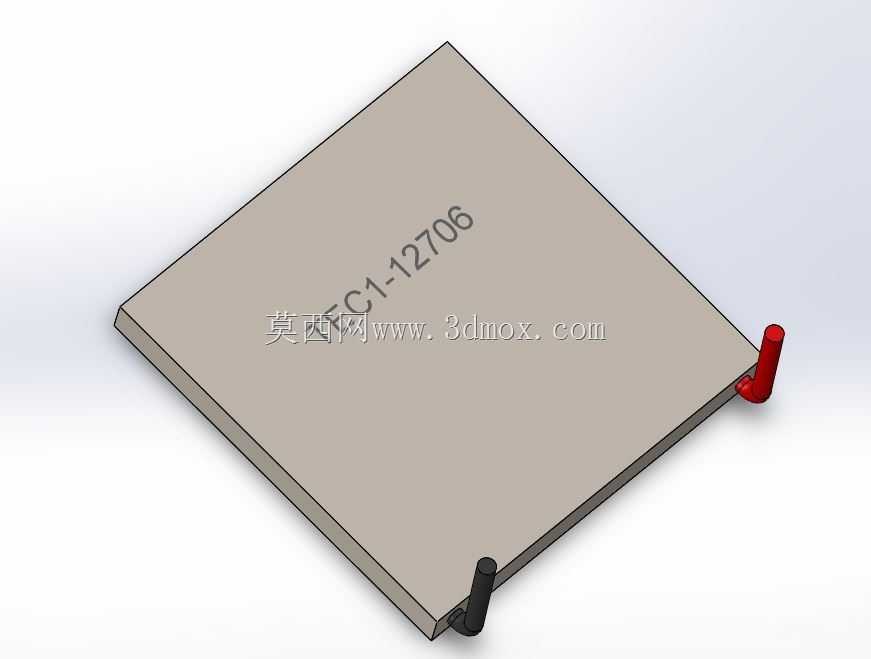

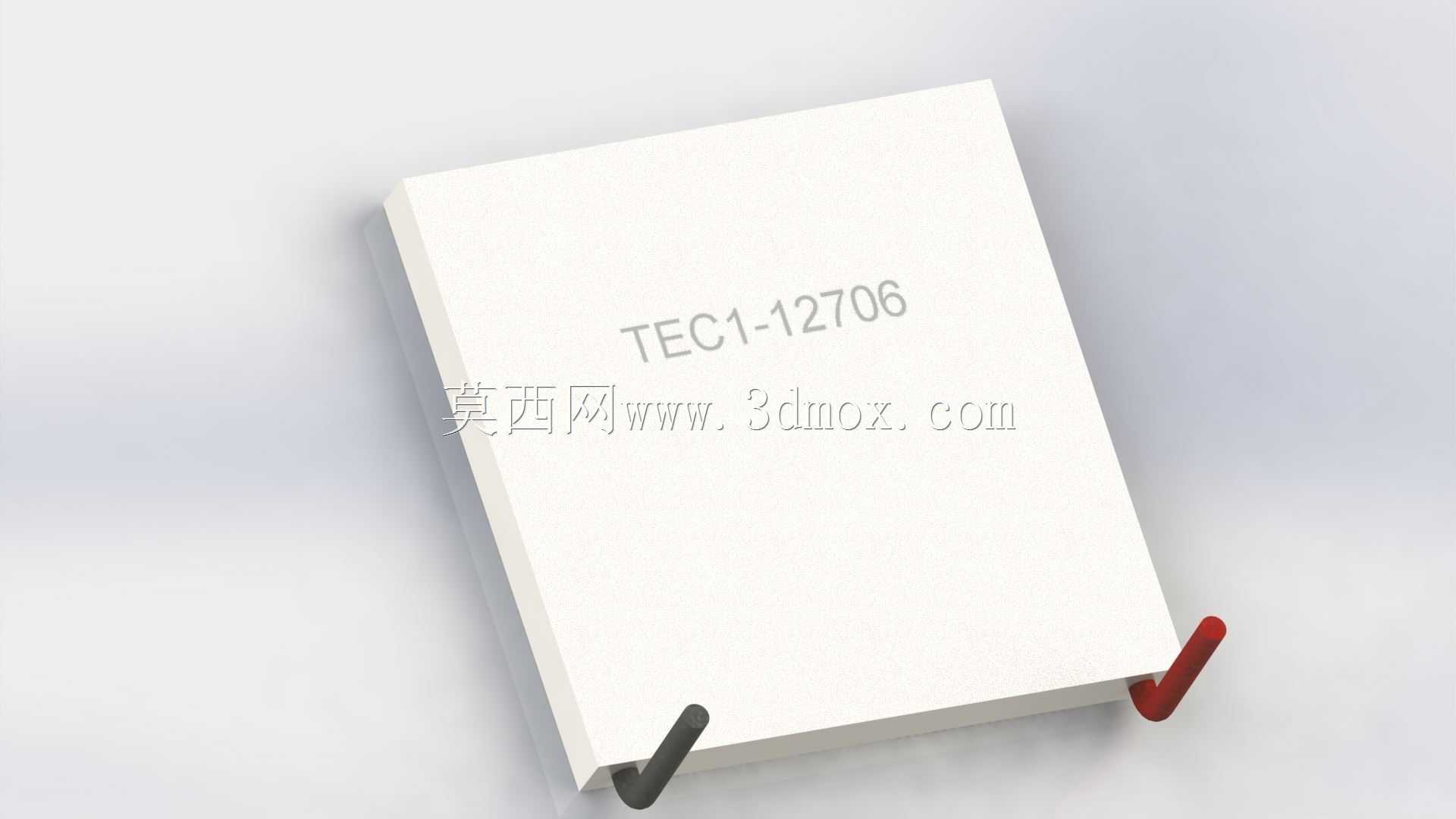

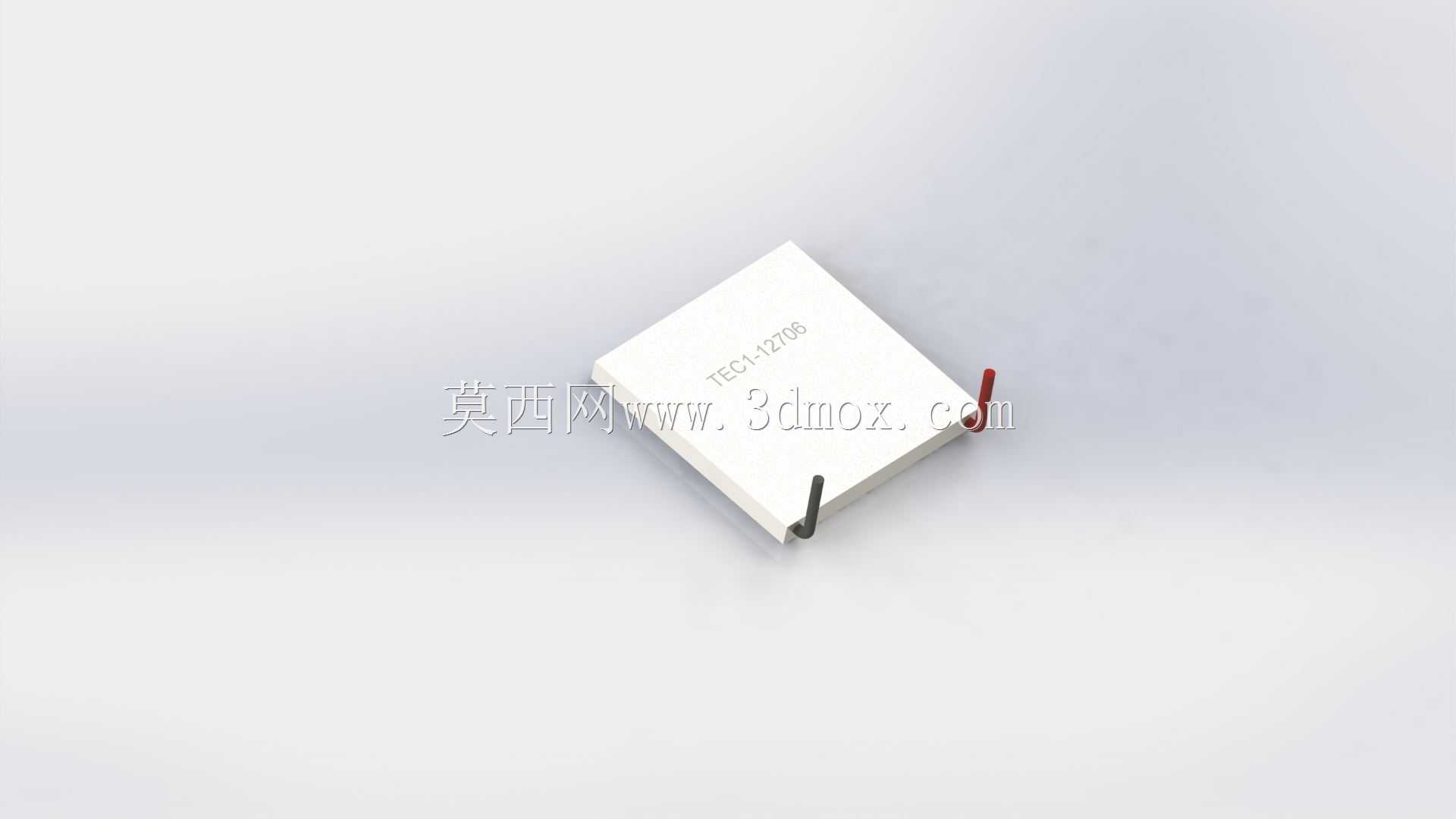

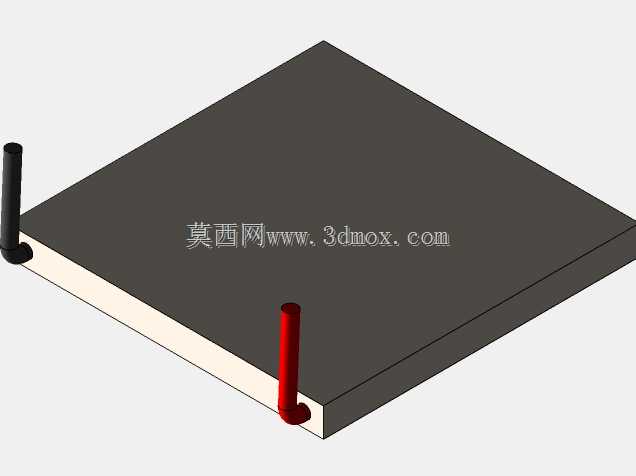

这款半导体制冷元件的设计围绕帕尔贴效应的核心原理展开，通过半导体材料的载流子传递实现热量的定向转移，可在通电后快速在元件两侧形成稳定温差，既可以实现制冷控温，也可通过调整电流方向切换为加热模式，还能利用两侧温差实现温差发电功能，适配多场景的温度调控需求。在实际应用场景中，这类元件广泛覆盖小型温控设备领域，小到桌面制冷杯、车载冷藏盒、CPU散热模组，大到医疗恒温器械、工业CCD温控组件、小型无霜冰箱、精密实验温控台，都能见到这类制冷元件的身影，尤其适合空间紧凑、需要精准控温且无制冷剂需求的使用场景，相比传统压缩机制冷结构，它无运动部件、运行无噪音、体积小巧、控温响应速度快，不会出现制冷剂泄漏的问题，可靠性更强。从功能特性来看，该元件设计为单级制冷结构，冷端可实现低于环境温度的制冷效果，配合合理的散热结构可稳定维持冷热端温差，满足常规小功率温控场景的需求；元件引出两根供电导线，接线方式简单，可直接匹配直流供电回路，通过调整供电电压即可在额定范围内调整制冷功率，适配不同的温控负载需求。在设计思路上，这款制冷片采用方正的薄型片式结构，核心制冷区域为正方形平面，冷热端面均为平整平面，能够与散热端、被温控端的平面紧密贴合，降低接触热阻，提升热量传递效率；导线从元件侧边引出，走线方向可根据安装空间灵活弯折，不会额外占用端面的安装贴合面积，适配紧凑空间内的装配需求。从外形尺寸与安装边界来看，元件主体为正方形薄片状结构，长宽尺寸为40mm×40mm，整体厚度仅3.7mm，安装时仅需要预留对应大小的平面贴合区域，不需要额外预留复杂的安装结构空间，可通过导热胶、压片等方式完成固定，安装门槛极低；引出的导线长度足够完成常规布线需求，不需要额外延长接线即可适配多数小型设备的内部走线布局。设计过程中充分考虑了实际使用的可靠性，元件整体密封结构可避免日常使用中潮气侵入影响制冷性能，额定工作参数覆盖常规12V直流供电场景，最大电流6A，额定制冷功率92W，能够满足多数小型温控场景的功率需求，正常使用工况下拥有较长的使用寿命，仅需要注意在使用时为热端搭配足够散热能力的散热结构，避免热端热量堆积导致元件过热损坏，即可长期稳定运行。
