轻木橡筋动力手掷滑翔航模结构设计

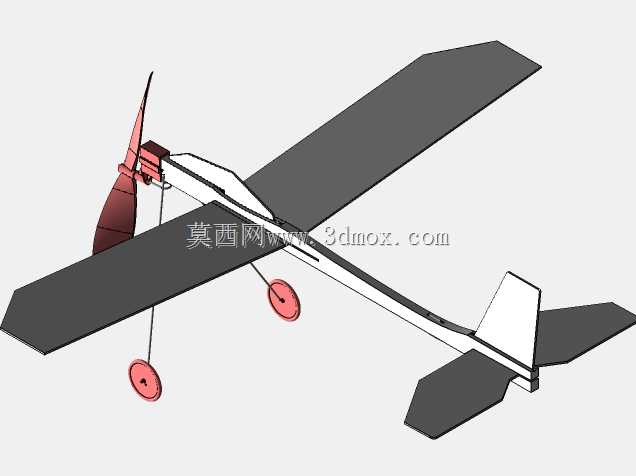

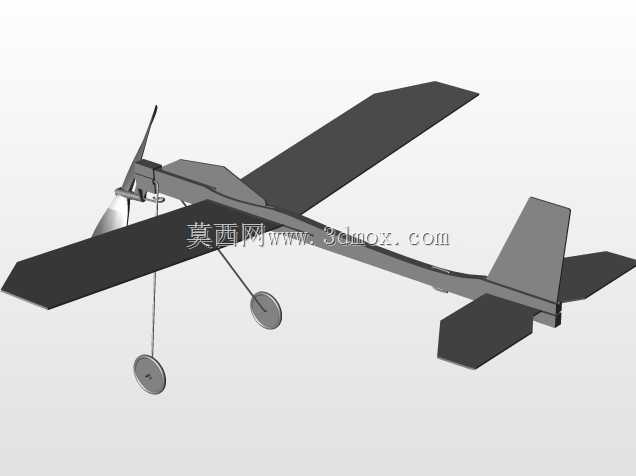

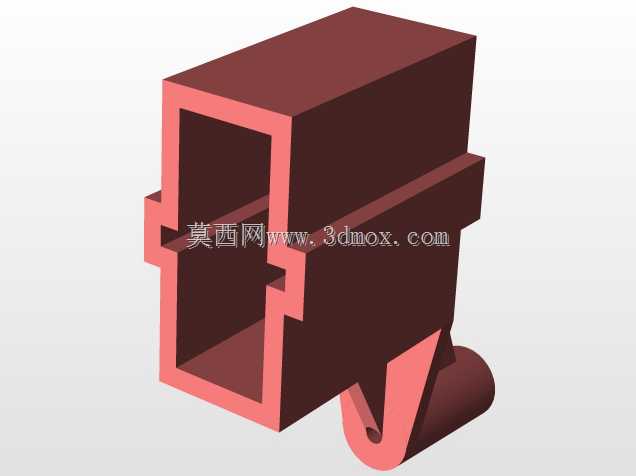

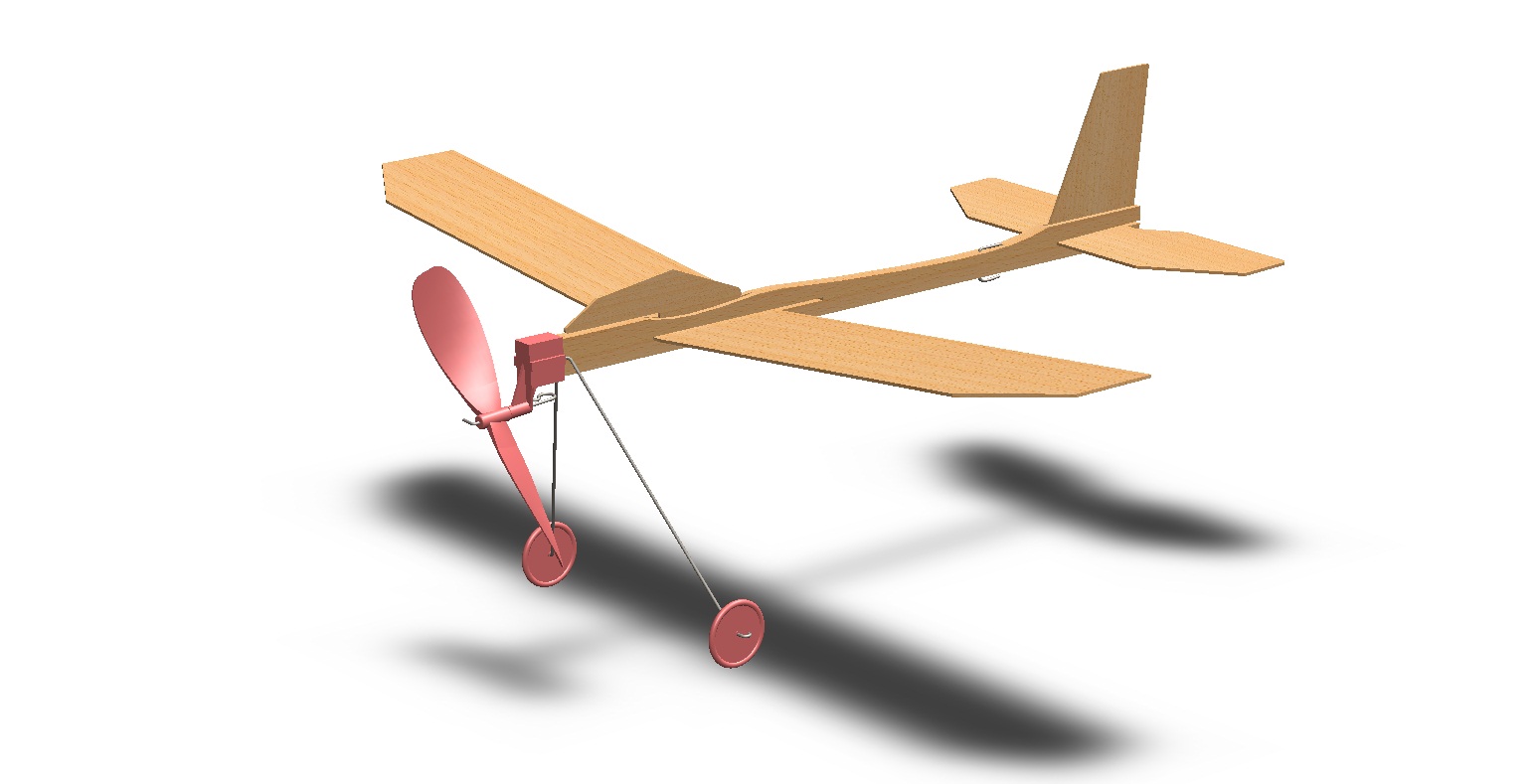

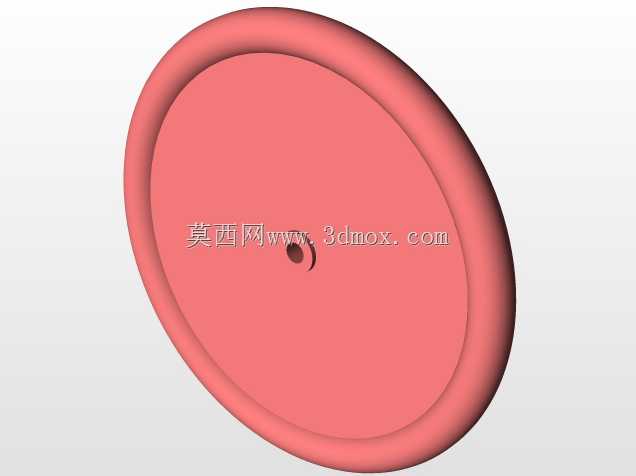

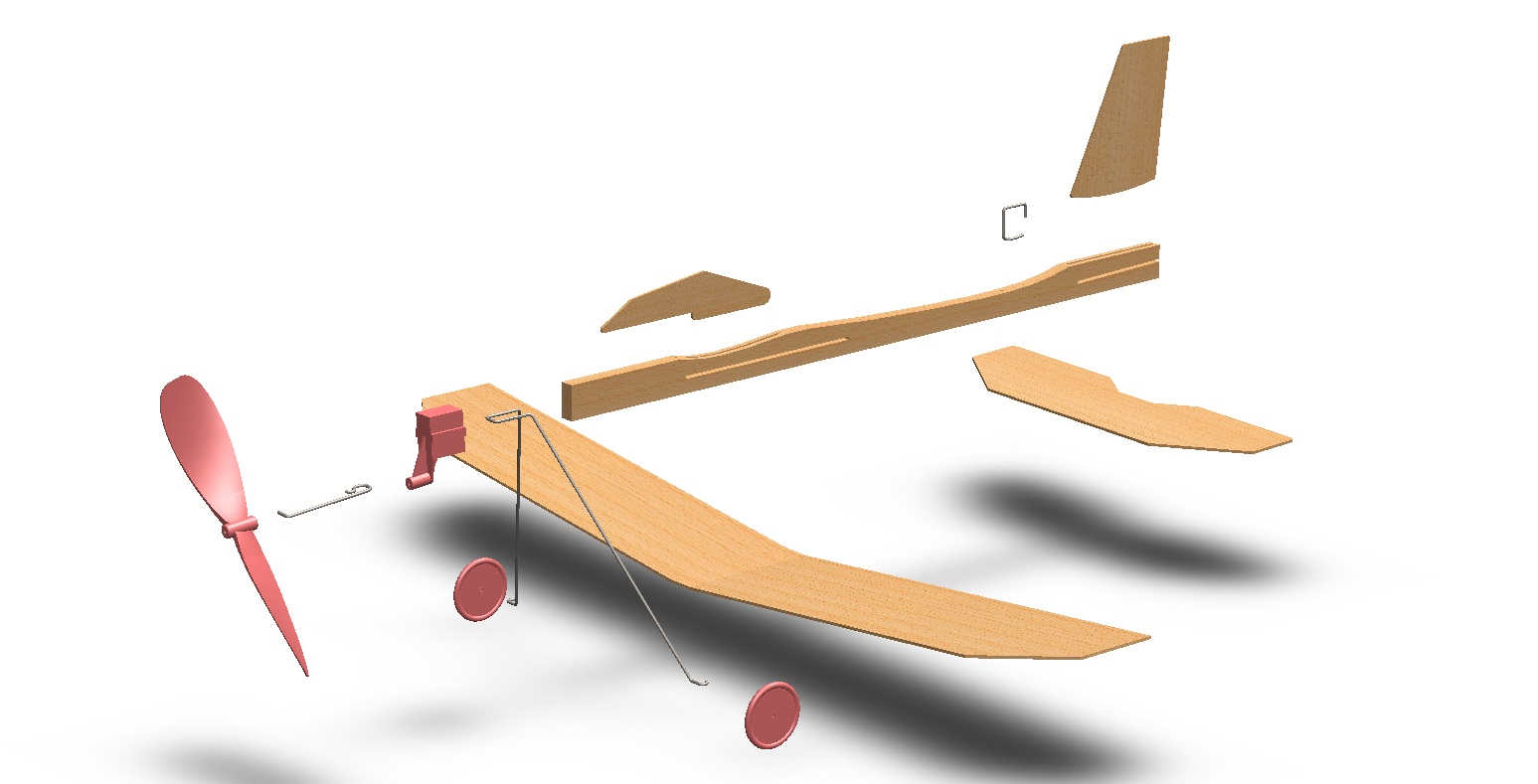

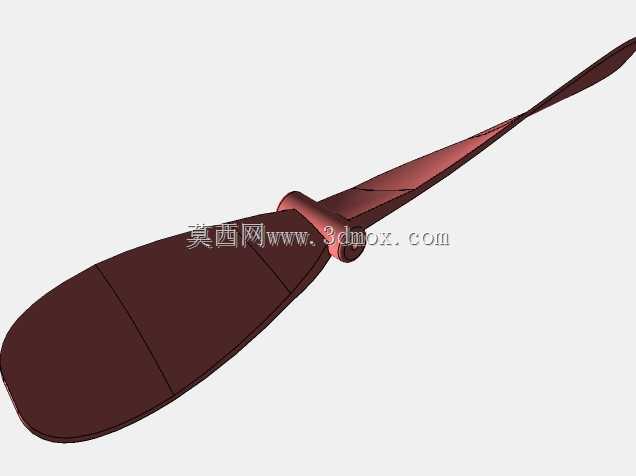

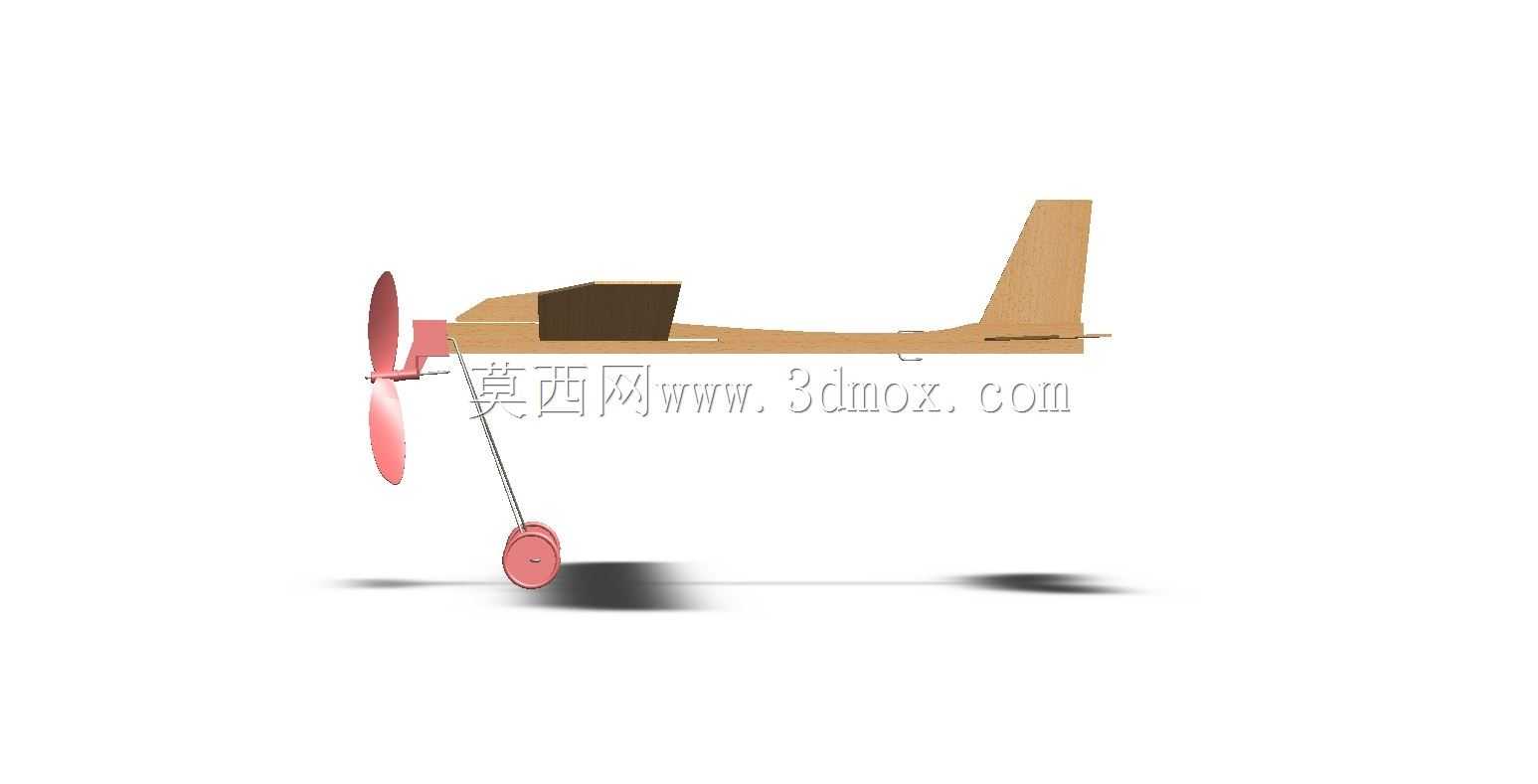

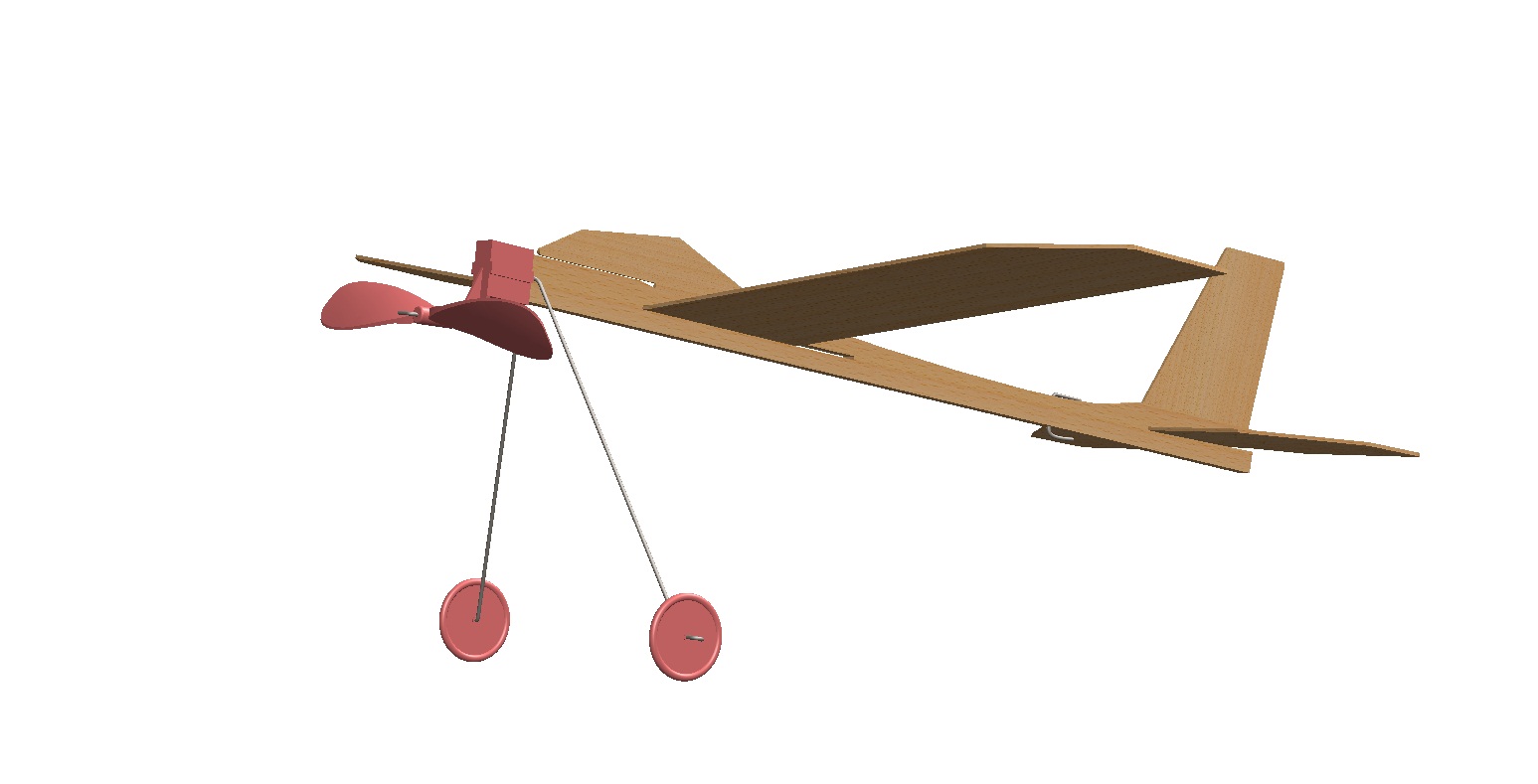

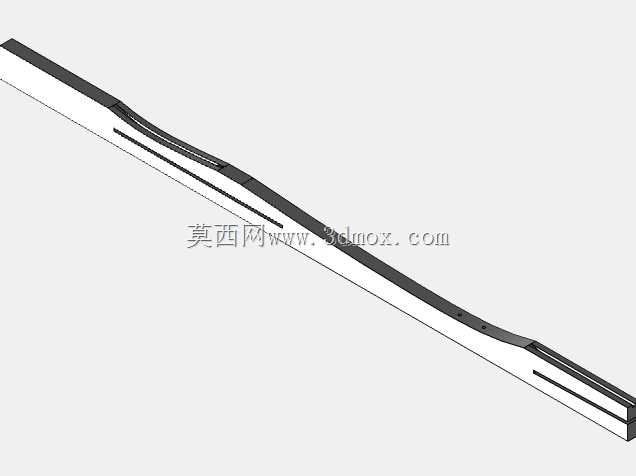

该款橡筋动力航模主要面向青少年航空科普教育、户外休闲航模运动场景使用，可作为中小学航空模型课程的实操教学载体，也可供航模爱好者完成手工组装、调试与户外飞行体验，能够帮助使用者直观理解固定翼飞行器的升力产生原理、力矩平衡逻辑以及动力储能转换的基础航空知识，兼具教学演示与休闲玩乐的双重实用价值。产品整体采用上单翼常规布局设计，以轻质巴尔沙木作为主体结构材料，最大化降低整机自重来提升滑翔滞空性能，前端设置前置螺旋桨动力模块，通过扭转橡筋完成弹性势能存储，释放后带动螺旋桨旋转产生向前的拉力，配合机翼产生的升力完成动力飞行阶段，待橡筋势能耗尽后可进入无动力滑翔阶段，进一步延长飞行时长。整机起落架采用前三点式简易轮组结构，搭配细钢丝弯折成型的起落架支架，既能够在起飞滑跑阶段降低地面摩擦阻力，也可在降落时缓冲地面冲击，避免木质机身结构直接磕碰受损；尾翼组包含垂直安定面与水平安定面，可通过微调安定面的偏转角度修正飞行姿态，解决飞行过程中出现的偏航、抬头过度或低头俯冲等问题，适配不同户外风力环境下的飞行调试需求。设计过程中优先考量了手工组装的便捷性，所有木质构件均采用平板切割成型的结构方案，无需复杂的曲面拼接工艺，普通爱好者借助快干胶即可完成整机拼接，组装容错率较高；机身主体采用细长杆状流线构型，在保证结构强度的前提下尽可能缩减迎风面积，降低飞行过程中的空气阻力；机翼采用矩形平直翼构型，翼型选用低速升阻比表现优异的平凸翼型，能够在较低的飞行速度下提供充足升力，降低起飞与飞行阶段的速度要求，适配橡筋动力有限的输出特性。整机尺寸适配户外开阔场地的飞行需求，翼展控制在适合单手握持投掷的范围，机身长度与翼展比例符合低速固定翼航模的常规力矩配平要求，各活动部件均预留足够的活动间隙，螺旋桨旋转过程中不会与机身、起落架结构产生运动干涉，橡筋挂载点设置在机身前部与下部起落架支架位置，能够保证橡筋拉伸过程中的力线与机身轴线保持一致，避免动力输出过程中产生额外的偏航力矩影响飞行稳定性。
