铝合金框架式混体翼无人飞行器结构设计

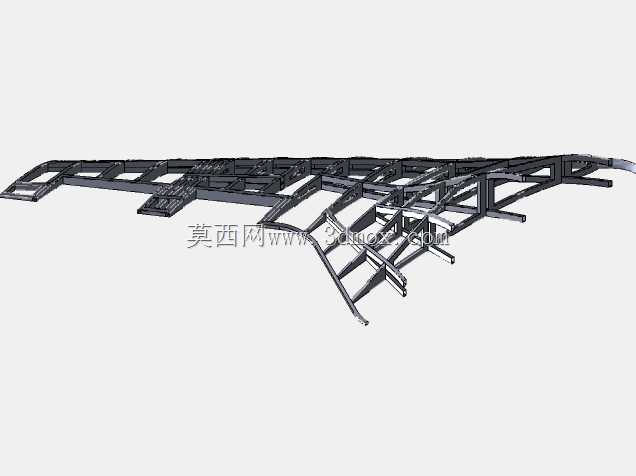

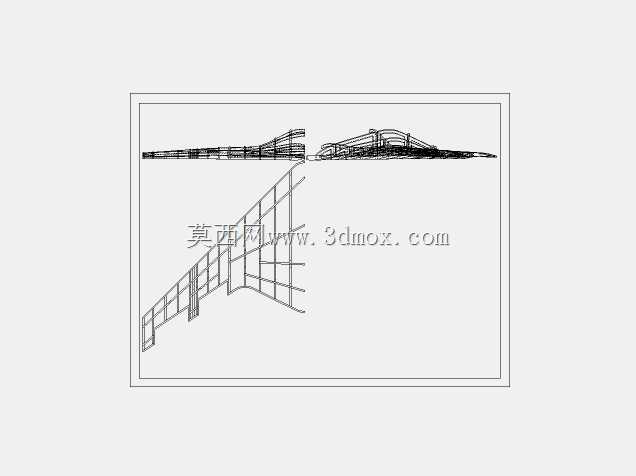

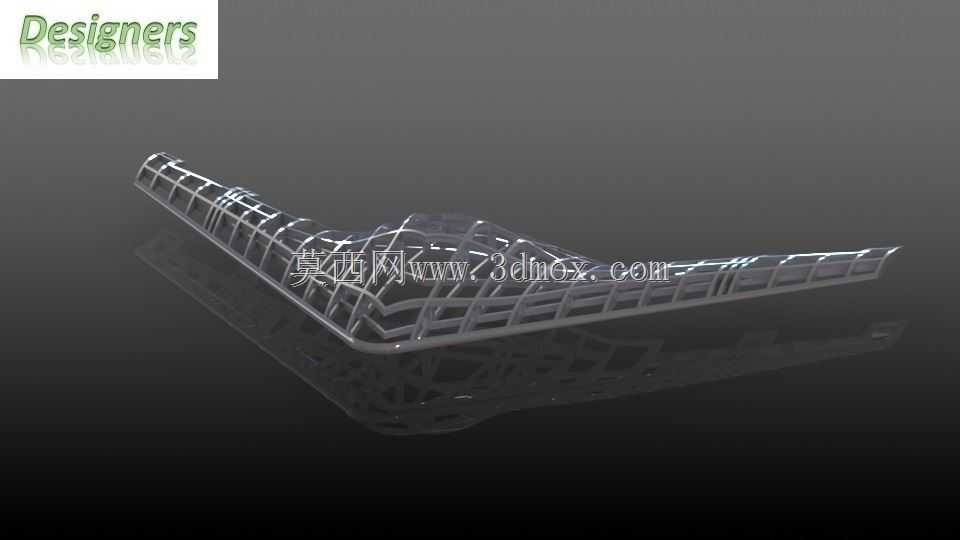

这款混体翼无人飞行器采用翼身融合的整体布局设计，区别于传统固定翼无人机与多旋翼无人机的结构形态，将机身与升力翼面做一体化过渡处理，能够在低速巡航阶段获得更高的升阻比，同时兼顾低速起降的操控稳定性，适配低空测绘、环境巡查、体育赛事航拍、小范围空域科研试验等多类应用场景。整体结构采用铝合金材质搭建镂空框架形式，在保证结构强度满足飞行载荷要求的前提下，尽可能降低整机自重，当前结构状态下整机重量约4.5公斤，翼展跨度约5英尺，预留了充足的机载设备安装空间，可根据不同任务需求搭载摄像模块、传感监测模块、信号中继模块等不同作业组件，框架的镂空设计也为机载设备的布线、散热提供了便利条件。设计过程中优先考虑了结构的受力传递路径，将翼面的气动载荷通过纵横交错的框架筋条均匀传导至机身主承力梁，避免局部应力集中导致的结构形变，同时框架式的结构也便于后续的部件检修与迭代调整，无需拆解整体蒙皮即可完成内部设备的更换与线路调试。在安装边界的设计上，整机的外轮廓完全遵循混体翼的气动外形要求，所有框架构件的边缘都做了流线型适配处理，不会突出于气动外形之外造成额外的飞行阻力，机身中部预留的载荷舱空间可根据配重需求调整设备安装位置，方便调试整机的重心位置，确保飞行过程中的姿态稳定。这类混体翼结构的无人机相比常规布局的飞行器，拥有更大的翼内空间可用于搭载燃料或电池，能够有效提升续航时长，同时翼身融合的设计也能降低飞行过程中的雷达反射面积，在部分特殊作业场景下具备更好的适应性。当前呈现的是主体承力框架结构，后续可在框架外铺设轻质蒙皮完成整机的气动外形封闭，框架上预设的安装点位可直接适配蒙皮的固定需求，无需额外做结构打孔调整，能够有效缩短后续的整机装配周期。
