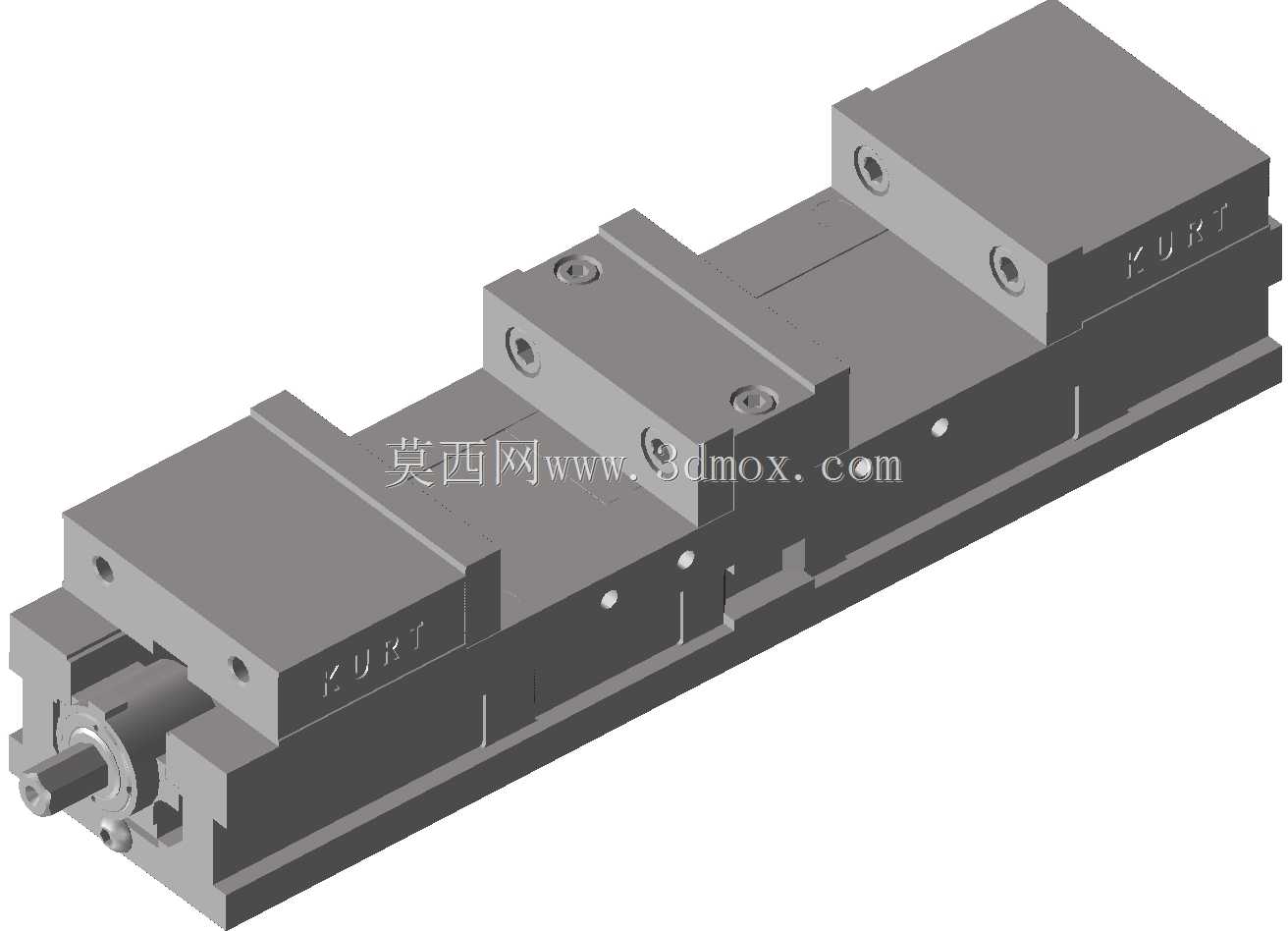

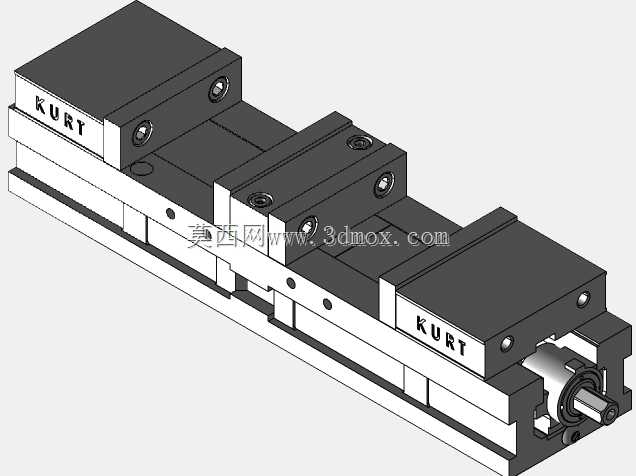

双工位库尔特精密机用虎钳结构

这款双工位精密虎钳是面向数控加工、精密铣削场景设计的机用装夹工装，主要应用于立式加工中心、数控铣床、精密磨床的工件装夹环节，可同时完成两组工件的定位夹紧，在批量零件加工、多工序同步装夹场景中能够有效减少换件装夹的辅助时长，提升设备的实际加工稼动率。从实际加工场景来看，这类虎钳常被用于小型精密五金零件、模具镶件、自动化设备结构件的装夹作业，相比普通单工位虎钳，双钳口的设计能够在一次工作台装夹定位后，完成两个工位的工件加工，尤其适配小尺寸零件的批量加工需求，无需反复挪动虎钳位置、重复打表找正，大幅降低装夹环节的人工操作误差。在功能特性上，该虎钳采用侧置丝杆驱动结构，通过丝杆转动带动两个活动钳身同步或独立完成夹紧动作，钳身主体采用高刚性一体式铸铁基座设计，基座底部设置标准的机床工作台安装槽位，可直接配合T型螺栓固定在机床工作台上，安装时无需额外制作转接板，能够适配多数通用加工设备的工作台安装孔距。钳口部位采用可更换式硬质钳口设计，可根据加工工件的外形更换平钳口、V型钳口或者软质钳口，既可以装夹规则的方形、矩形工件，也可以适配轴类、异形件的装夹需求，夹紧过程中钳身的导向结构采用加长导轨配合，保证活动钳身移动过程中无偏摆，夹紧后工件的定位精度能够稳定控制在微米级，满足精密加工的装夹精度要求。在设计思路上，这款虎钳整体采用对称式结构布局，驱动丝杆布置在钳身侧下方，既避免了加工过程中切屑、切削液堆积在丝杆传动部位影响传动顺畅度，也能够让钳身上方留出足够的加工避让空间，避免刀具走刀过程中与钳体结构发生干涉。钳身的整体高度经过优化设计，在保证自身刚性的前提下尽可能降低装夹后的工件重心，减少加工过程中因装夹高度过高带来的振动问题，基座上设置的定位基准面经过精密磨削加工，安装时可直接靠紧工作台的定位边，快速完成虎钳自身的找正定位。从安装边界来看，该虎钳的整体长度适配中小型加工中心的工作台行程，宽度方向不会占用过多工作台空间，安装后可在工作台留出足够的位置布置其他工装或者多台虎钳并排使用，钳身的夹紧行程覆盖常规小型零件的装夹尺寸范围，既可以装夹厚度较小的薄片类零件，也能够满足一定高度范围内的块状零件装夹需求，整体结构无突出的尖锐部位，日常清理维护时只需将表面切屑吹扫干净即可，传动部位预留润滑注油点位，定期加注润滑脂即可保证长期使用的传动精度与夹紧力稳定性。
