机加工用螺杆传动精密台虎钳结构

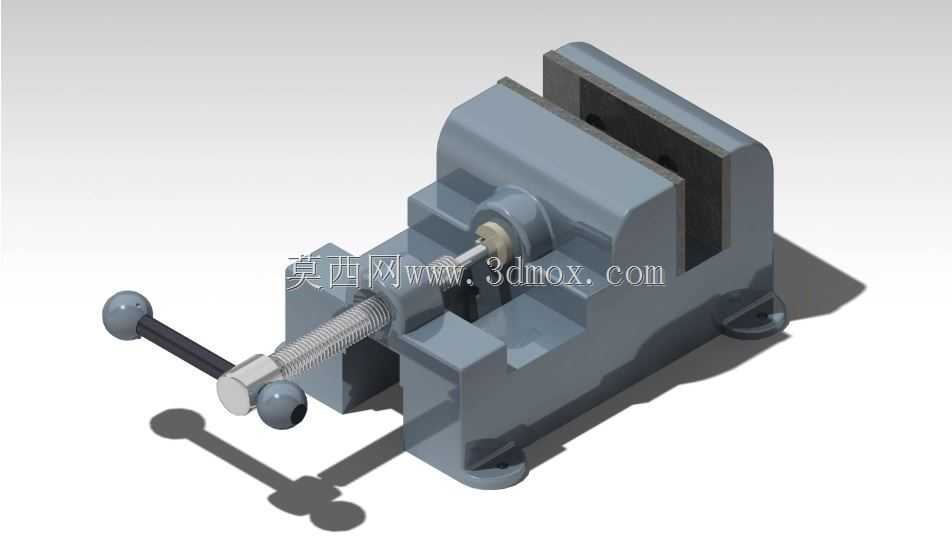

这款台虎钳是机械加工、装配维修场景中极为常用的工装夹具，主要承担工件装夹定位的核心功能，在钳工台、普通铣床、钻床等设备的工位上都能见到它的身影，能够为待加工的金属、塑料等材质工件提供稳定的夹持力，避免加工过程中工件出现位移、晃动，保障加工精度与操作安全。从功能特性来看，它采用螺杆传动的夹紧结构，通过端部的手柄转动带动丝杆旋转，推动活动钳身沿导轨方向做直线往复运动，配合固定钳身的夹持面实现对工件的夹紧与松开，钳口位置设计有可拆卸的防滑齿板，既可以增大夹持摩擦力，防止工件滑脱，也能在齿板磨损后单独更换，延长整体使用寿命，钳身底部带有安装固定孔，可以通过螺栓牢固锁定在工作台面上，承受较大的夹紧力与加工载荷。设计思路上，整体采用一体式铸铁钳身结构，保证足够的刚性与抗形变能力，丝杆与螺母的配合间隙经过合理设计，既保证传动顺畅无卡滞，又能避免间隙过大导致的夹持精度下降，手柄两端的球头设计符合人体工程学，转动施力时更加顺手，同时在钳身的活动行程范围内做了限位设计，防止活动钳身过度脱出丝杆。外形尺寸方面，这款台虎钳的钳口宽度适配常规中小型工件的装夹需求，整体安装边界紧凑，不会占用过多工作台面空间，底部的安装孔位间距符合通用钳工台的安装标准，无需额外改造即可直接固定安装，钳身的整体高度适配操作人员坐姿作业的操作高度，长时间装夹操作也不易产生疲劳。在实际应用中，它既可以完成普通工件的平面加工、钻孔、攻丝等工序的装夹，也可以配合角度垫块实现异形工件的倾斜装夹，满足多类型加工场景的使用需求，整体结构简单可靠，维护保养便捷，是生产车间、维修站点、实训教学场地中不可或缺的基础工装设备。
