微型24V直流齿轮减速传动电机结构

　　在小型自动化执行机构、便携工业设备、智能传动终端的选型场景里，这类微型24V直流减速电机是小扭矩低速传动方案里的常用部件，区别于直驱直流电机的高转速低扭矩输出特性，它通过内置的直齿轮减速组完成转速折减与扭矩放大，匹配多数低速往复、连续回转的负载工况需求。从实际应用场景来看，这类电机常被用在小型输送线的驱动辊、智能柜的锁止执行机构、小型医疗设备的进给组件、家用智能电器的传动模块里，24V的直流供电等级属于工业安全低压范畴，既可以适配常规工业控制柜的直流供电回路，也能搭配便携储能模块完成移动式设备的动力输出，不需要额外配置高压供电防护结构，对紧凑空间内的设备布线友好度较高。从结构设计思路来看，这款电机采用同轴直齿减速布局，电机本体与减速箱同轴串联，输出轴与电机转子轴线重合，相比平行轴偏置输出的减速结构，整体径向占用尺寸更小，能适配安装空间径向尺寸受限的设备腔体。输出端采用双安装插片的接线结构，不需要额外焊接接线端子，设备组装时可以直接插装对应接插件，减少装配环节的接线工时；尾部输出轴采用光轴结构，可根据实际负载需求搭配联轴器、同步带轮或者直装小直径传动轮，适配不同的传动连接形式。

　　从功能特性上看，直齿轮减速组的传动效率相比蜗轮蜗杆结构更高，空载与带载状态下的转速差控制在合理区间，正反转切换时的回程间隙较小，适合需要频繁换向的传动场景，比如小型摆动机构、往复进给模组这类需要频繁切换转动方向的工位，不会因为过大的回程间隙导致传动定位偏差。电机本体采用磁铁励磁结构，启动扭矩足以克服减速组自身的摩擦阻力与常规小负载的静阻力，不需要额外配置启动辅助电路，驱动板只需要输出常规正反转控制信号与对应供电即可完成驱动控制。

　　从安装边界与尺寸适配角度看，整机的柱形结构可以直接嵌入圆柱形安装腔体内，通过减速箱端面的止口结构完成径向定位，不需要额外设计复杂的抱紧安装结构；轴伸长度控制在合理范围，搭配对应尺寸的轴承支撑时，悬臂负载的承受能力可以满足多数小型传动场景的需求，不会因为轴伸过长导致径向负载下的轴变形问题。润滑结构上，减速箱内部采用油浸青铜轴承搭配润滑脂填充的设计，长期连续运行时的齿轮磨损量更低，不需要频繁补充润滑脂，适配免维护的长周期运行设备需求，在-40摄氏度的低温环境下，润滑脂与轴承结构仍能保持正常工作状态，可适配户外低温环境下的小型设备传动需求，比如户外监测设备的转动调节机构、低温仓储内的小型输送组件。

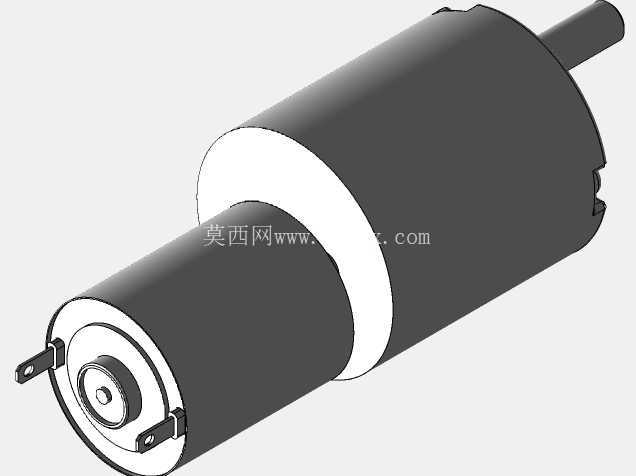

　　在实际选型匹配时，需要注意这款电机的输出轴直径、安装孔位间距与设备安装位的匹配度，其单轴输出的布局适合单侧传动的结构，如果需要双侧输出的场景则要额外调整传动结构设计；无编码器的配置适合开环控制的简单传动场景，如果需要精准转速控制或者位置反馈，则要在输出端额外加装计数传感器或者编码器组件，不能直接依靠电机本身完成闭环反馈。另外这款电机的安装方向不受限制，可以水平、垂直或者倾斜安装，不会因为安装角度变化导致减速箱内润滑脂渗漏或者润滑失效，对设备内部的安装布局限制更少，结构工程师在做设备内部排布时，可以根据腔体空间灵活调整电机的安装朝向，不需要额外设计挡油或者导油结构。从实际建模参考价值来看，这个三维模型完整还原了电机的外部轮廓、安装插片位置、输出轴尺寸、减速箱与电机本体的衔接台阶尺寸，在做设备整体装配干涉检查时，可以直接导入装配体完成空间占位校验，提前排查安装时的结构干涉问题，比如电机本体与周边钣金件、线路的间隙是否满足安全距离要求，输出轴与传动件的配合长度是否足够，接线插片的位置是否预留了接插件的插拔操作空间，这些细节都能通过三维模型提前完成验证，减少实际打样组装时的结构修改次数。
