非轴向传动车轮轮组结构设计方案

项目分类:3D模型 发布时间:2021-05-08 ID:163931
  • 非轴向传动车轮轮组结构设计方案
  • 非轴向传动车轮轮组结构设计方案
  • 非轴向传动车轮轮组结构设计方案
  • 非轴向传动车轮轮组结构设计方案
  • 非轴向传动车轮轮组结构设计方案
  • 非轴向传动车轮轮组结构设计方案
  • 非轴向传动车轮轮组结构设计方案
  • 非轴向传动车轮轮组结构设计方案

该轮组结构主要面向小型电动代步车辆、轻型越野摩托以及特种短途作业代步装备的行走系统需求,针对传统轮毂传动需要同轴布置动力输出端的空间局限,采用非轴向动力传递的结构逻辑,解决狭小舱体内动力单元与行走轮错位布置的安装难题,可适配动力单元侧置、偏置的紧凑车体布局,大幅压缩行走机构的轴向占用空间,为车体的电池仓、置物空间或是操控结构留出更多设计余量。

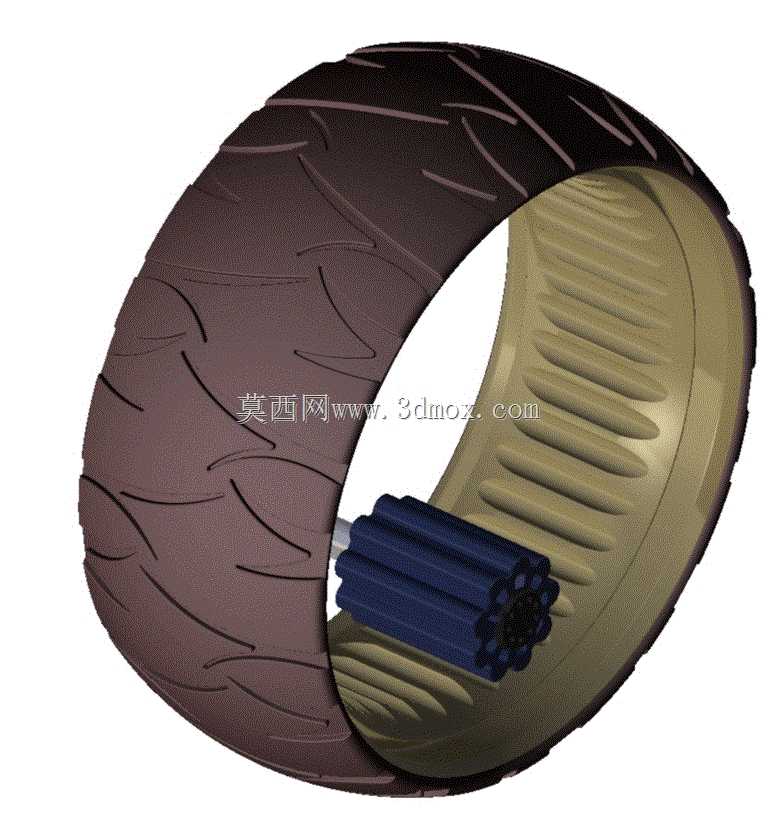

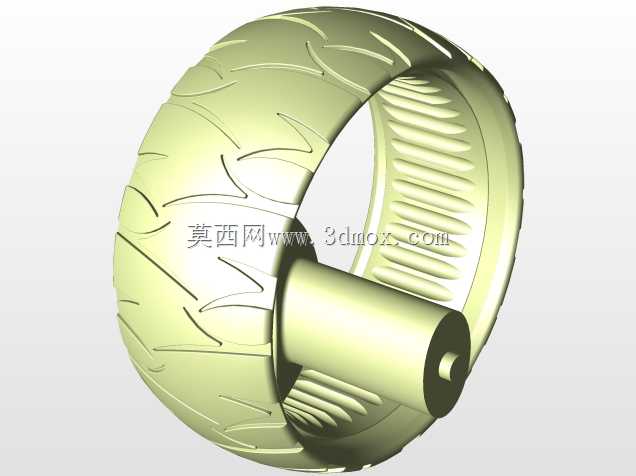

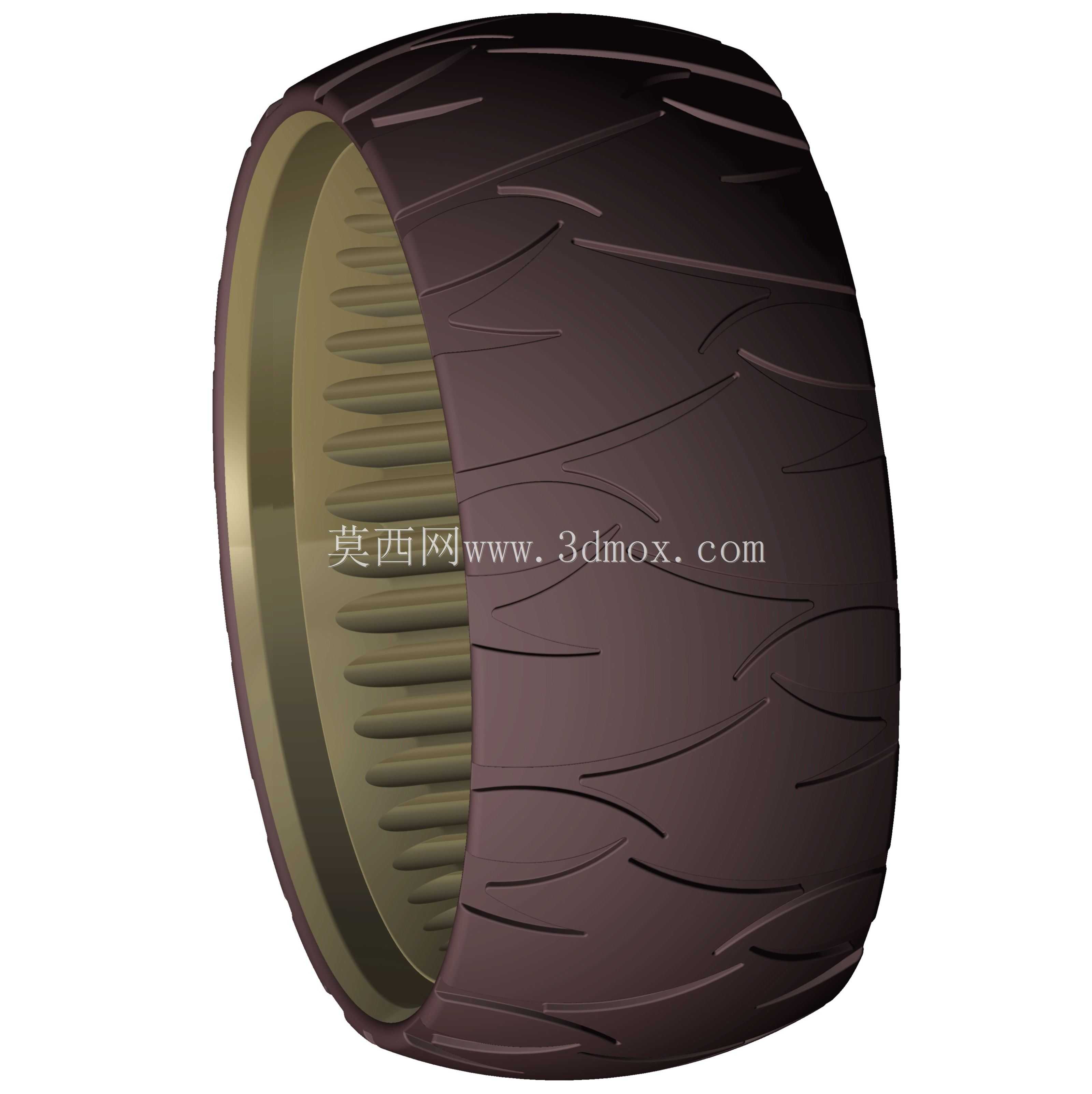

从实际使用场景来看,这类轮组结构可应用在折叠电动代步车、小型越野摩托、园区短途巡检代步车以及特殊地形的小型作业机器人行走端,在面对非铺装路面的小幅颠簸、日常通勤的频繁启停工况时,外层轮胎采用常规民用通勤轮胎的胎纹布局,胎面的排水与抓地沟槽可满足湿滑路面的防滑需求,胎体的弧度设计兼顾转向时的接地面积与直行的滚动阻力控制,适配日常城市通勤与轻度非铺装路面的通行需求。内层轮辋采用一体化的内齿圈结构,替代传统轮组的辐条与轮毂安装位,将传动结构直接集成在轮辋内部,省去了额外的轮毂连接件与传动转接法兰,既降低了轮组整体的重量,也减少了传动环节的动力损耗。

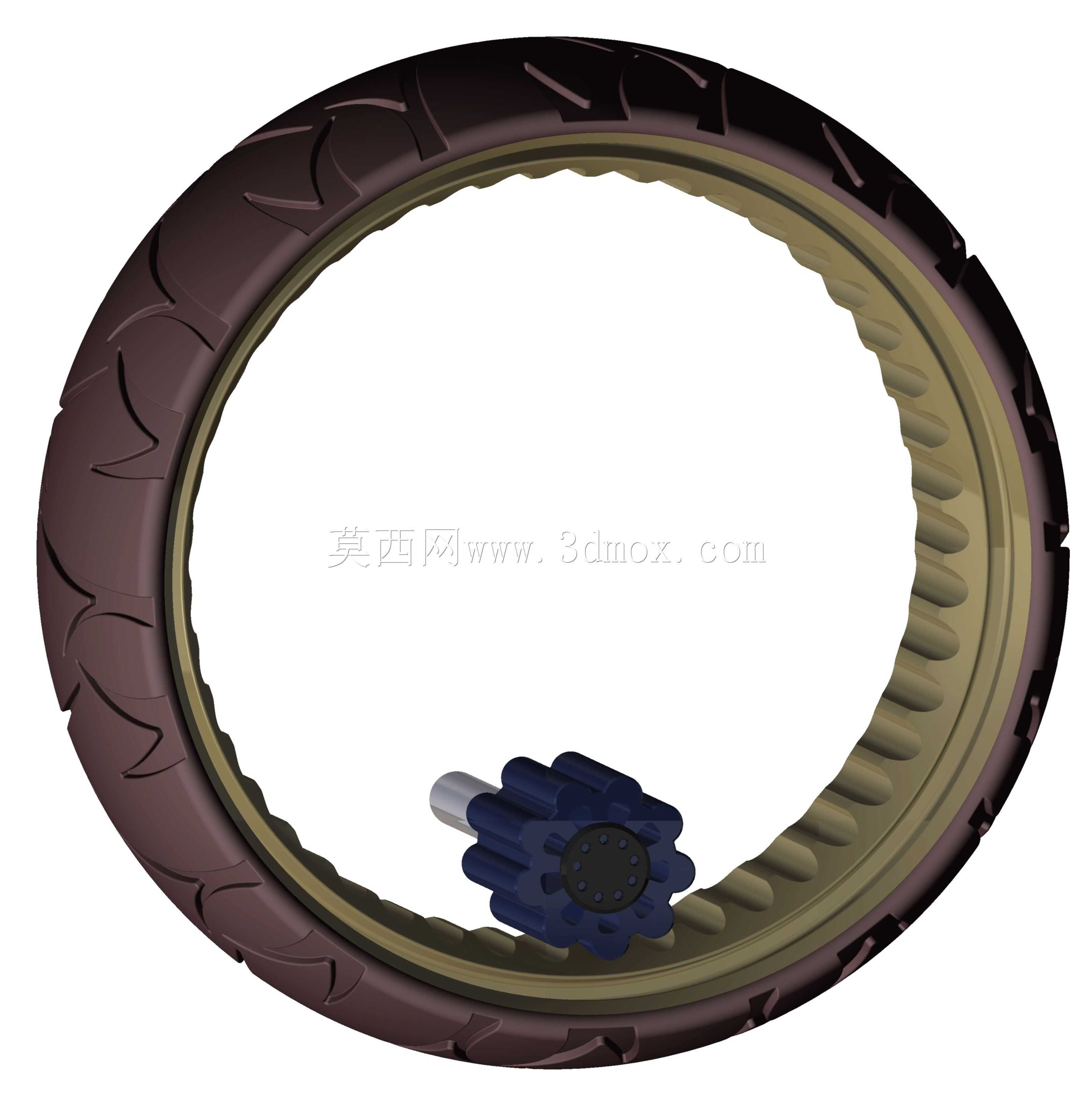

设计过程中优先考虑了安装边界的适配性,轮组的整体外径与常规同规格代步车轮组保持一致,可直接替换原有传统同轴传动轮组,无需改动车体的轮叉安装间距与刹车安装位;轮辋内部的传动齿形采用标准渐开线齿形,可与通用规格的外啮合齿轮动力输出端直接匹配,动力输入端的齿轮轴可从轮组侧方的非轴向位置接入,无需对准轮组的中心轴线,给车体的动力单元布置提供了极高的自由度。轮辋内壁的加强筋结构沿周向均匀排布,既提升了轮辋整体的抗挤压强度,应对路面颠簸带来的径向冲击,也为内齿圈提供了足够的结构支撑,避免大扭矩传递时齿形出现形变。轮胎与轮辋的配合位采用标准的真空胎安装结构,无需内胎即可完成密封,降低日常使用中的维护成本,同时轮辋的边缘做了圆弧过渡处理,避免轮胎安装与拆卸时出现割伤胎唇的问题。

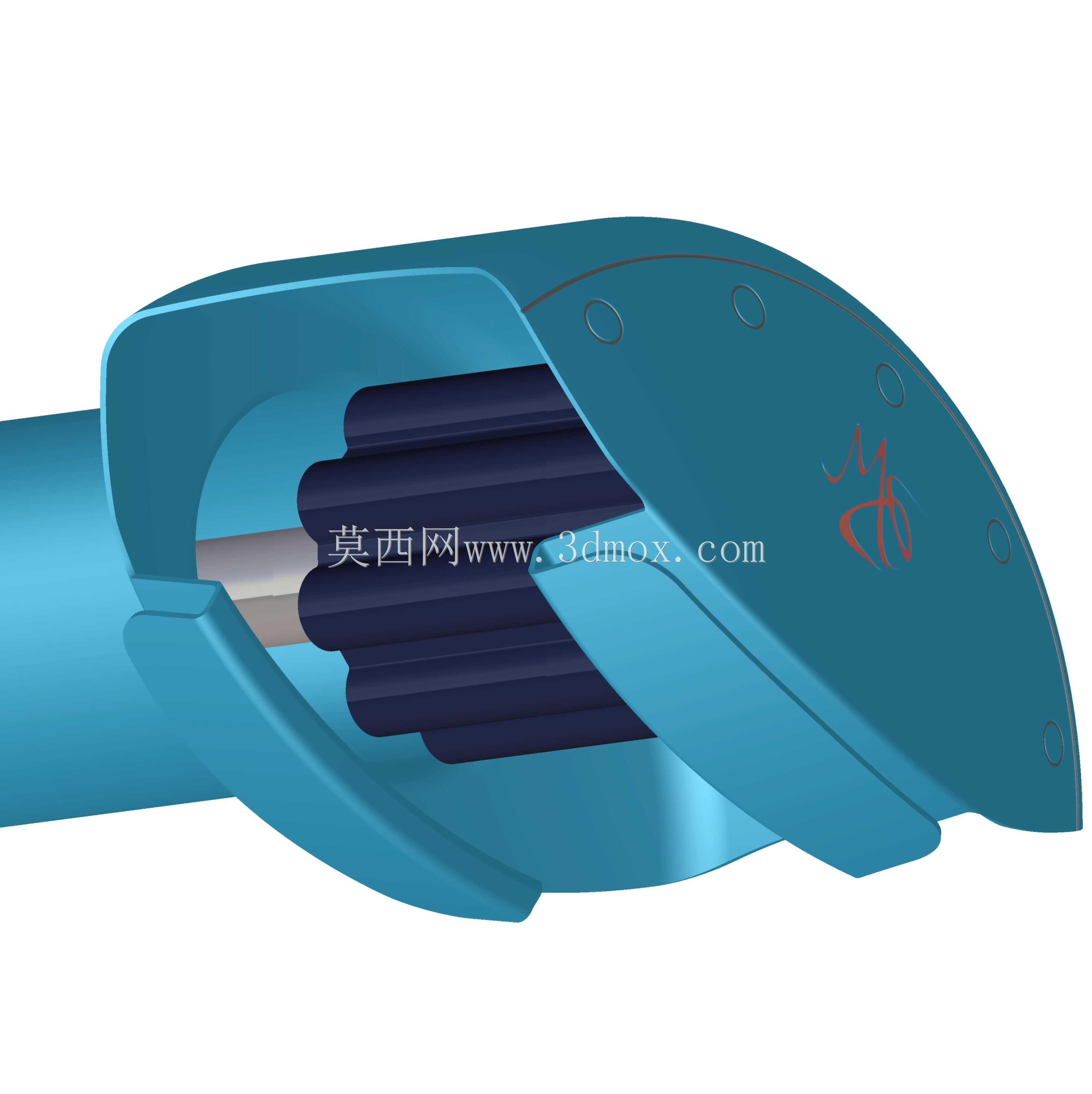

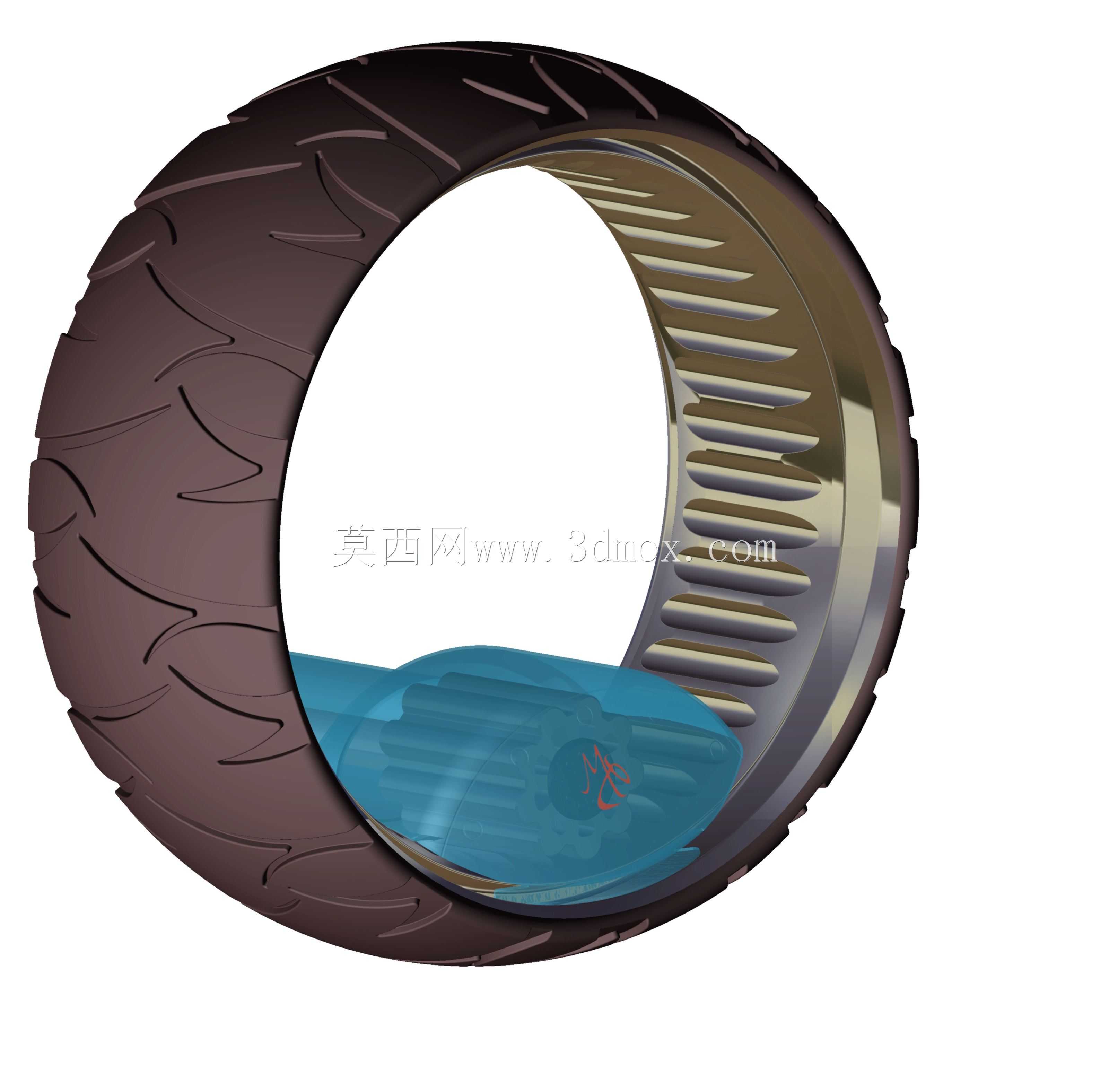

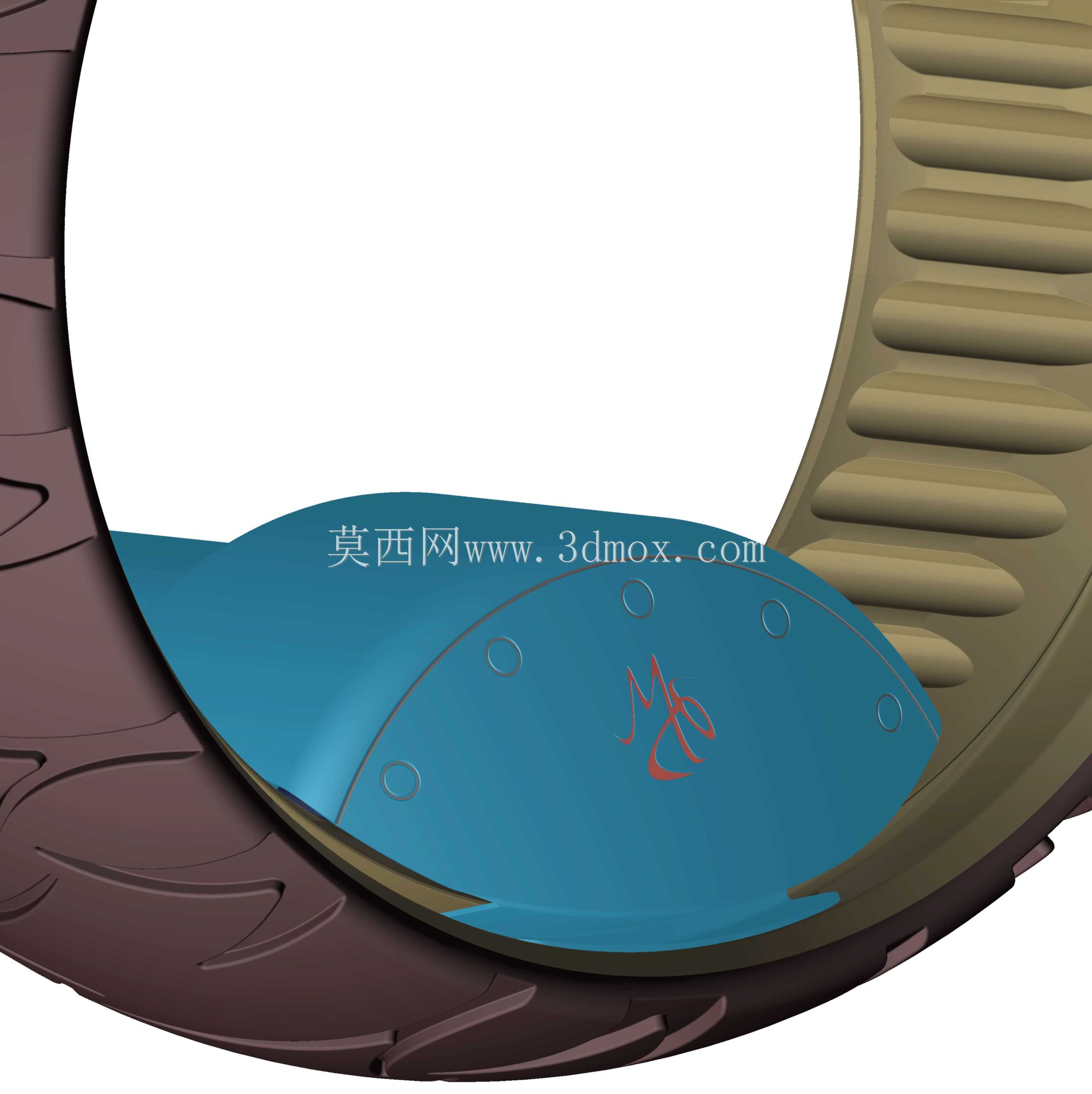

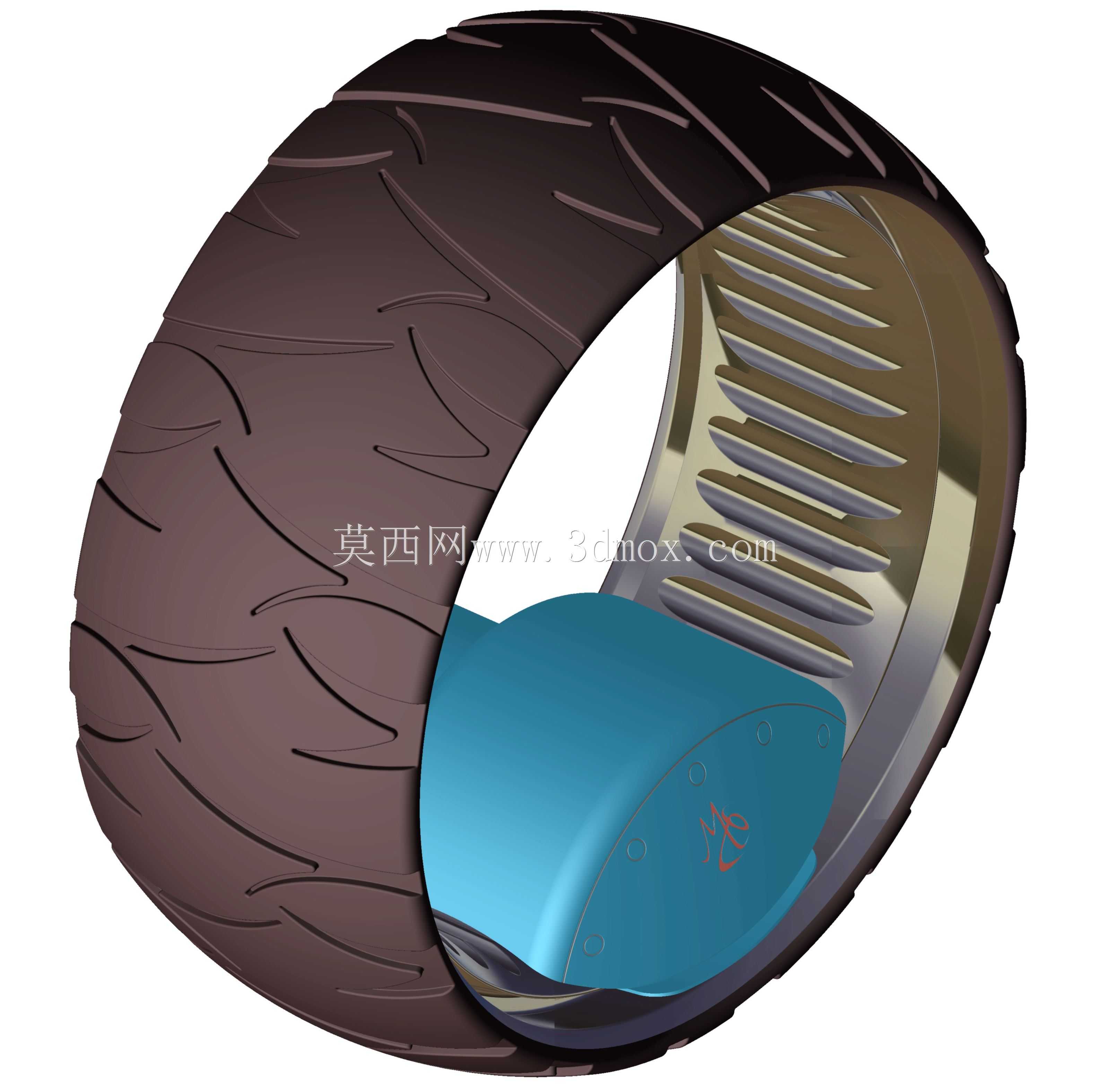

在功能特性上,该非轴向传动结构可实现动力从轮组侧方任意角度接入,只要齿轮与内齿圈保持正确啮合间隙即可稳定传递扭矩,相比传统同轴轮毂传动,可支持轮组更大范围的跳动行程,适配带短行程减震结构的小型代步车辆,不会因为轮组上下跳动导致传动脱开或是传动效率下降。轮组内部预留了足够的空腔,可集成刹车鼓、轮毂传感器等附加部件,无需额外拓展安装空间,整体结构紧凑,装配工序简单,适合小规模量产与定制化改装场景使用。
