城市休闲自行车脚踏板三维结构设计

本模型为适配城市通勤、徒步休闲场景的自行车脚踏板，建模阶段以SolidWorks2012为核心工具，首先完成核心转轴的基准轴绘制，通过旋转凸台命令生成带安装螺纹、轴承卡位的轴体结构，再以轴体为装配基准，依次绘制脚踏主体的支撑骨架：先通过草图绘制中心承托段的流线型轮廓，拉伸生成金属承托主体后，绘制两侧的支撑辐条结构，通过镜像命令保证两侧结构完全对称，避免踩踏时出现受力偏载问题。外围踩踏框的建模采用草图绘制封闭外轮廓后拉伸生成基体，再通过阵列命令均匀排布边缘的防滑凸块安装位，最后在踩踏面预留反光片安装槽，完成整体结构的实体建模，所有特征均保留完整建模参数，可根据不同车型的安装需求调整轴径、踏板整体长宽尺寸。

参数设计阶段严格遵循自行车零配件的通用安装规范，核心转轴的安装螺纹采用自行车脚踏通用标准规格，踏板整体宽度适配日常休闲鞋的踩踏接触面积，边缘防滑凸块的凸起高度控制在合理范围，既保证踩踏时的摩擦力防止打滑，又避免凸起过高硌伤鞋底或影响脚部挪动，中心承托段的弧度贴合脚底自然曲线，长时间踩踏不易产生疲劳感，各部件的装配间隙预留合理公差，保证转动顺畅无卡滞。

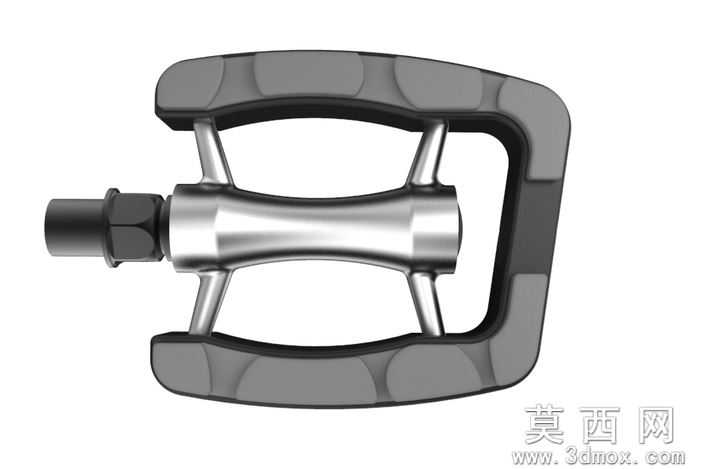

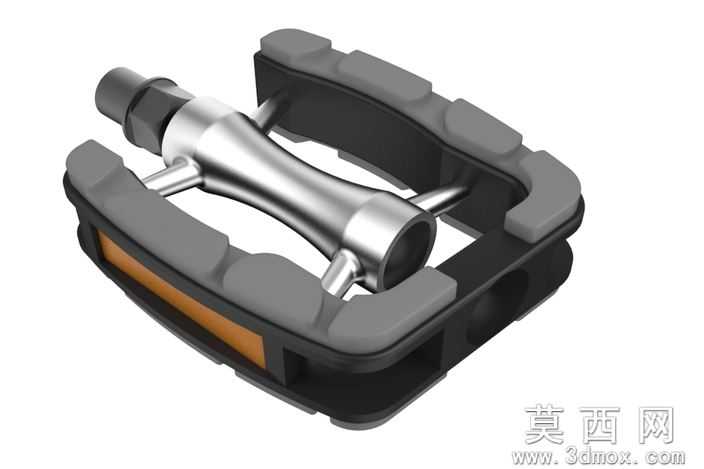

渲染材质设置上，核心转轴与中心支撑骨架采用抛光金属材质，模拟铬钼钢材质的金属光泽与反光效果，外围踩踏框采用哑光黑色工程塑料材质，表面设置细微的磨砂纹理提升真实感，边缘防滑胶块采用深灰色软质橡胶材质，反光片区域设置半透明橙黄色材质，模拟真实反光片的透光效果，整体渲染效果还原真实脚踏的材质质感，结构层次清晰。

结构原理上，该脚踏通过核心转轴内部的轴承结构实现与自行车曲柄的转动连接，踩踏时外围踩踏框与支撑骨架随转轴同步转动，将脚部的踩踏力传递至曲柄带动牙盘转动，两侧对称的支撑辐条分散踩踏受力，避免局部应力集中造成结构断裂，边缘的防滑橡胶凸块增大鞋底与踏板的摩擦力，防止骑行过程中脚滑脱落，侧面的反光片可在夜间骑行时反射光线，提升骑行安全性。

软件兼容方面，模型除原生SolidWorks2012格式外，同时导出STEP、IGES通用中间格式，可兼容UG、Pro/E、PTC Creo Parametric等主流三维设计软件，还提供STL格式文件，可直接导入3D打印机进行实物打样验证，无需额外进行格式转换，不同软件环境下的设计人员均可直接调用编辑。

研发教学应用层面，该模型可作为自行车零配件设计的教学案例，帮助学习者掌握对称结构建模、装配基准选择、标准件适配的设计方法，也可用于城市自行车、休闲自行车的整车研发装配，作为整车三维装配的子部件直接调用，还可用于3D打印教学的模型素材，帮助学习者掌握零部件打印的支撑设置、公差匹配技巧，同时也能为自行车维修、零配件改装的从业者提供结构参考。
