巨型山地自行车避震车架SolidWorks设计模型

本模型为巨型山地自行车避震车架的完整三维设计成果，建模阶段以真实山地车软尾车架的工程尺寸为基准，首先通过草图绘制勾勒出前后三角的轮廓基准线，精准定位头管、中轴、后避震安装座、尾钩等关键安装点位的坐标，再通过拉伸、凸台、切除等基础特征构建主管材的基础实体，针对管材衔接的异形过渡区域，采用放样、曲面缝合、加厚等操作完成顺滑衔接，避免出现应力集中的尖锐棱角，所有螺丝孔位、轴承安装位、衬套卡槽均按照标准紧固件尺寸做参数化设计，可直接修改全局参数适配不同轮径、不同行程的避震器规格。

参数设计层面，模型严格遵循山地车车架的几何规范，设定头管角度为适配越野骑行的66度，后下叉长度兼顾爬坡刚性与下坡通过性，避震安装位的孔距匹配主流规格的 coil 弹簧后胆，所有安装孔的公差按照机械加工IT7级精度设定，管材壁厚根据不同受力区域做差异化设计，头管、中轴等高频受力区域壁厚加厚，非受力区域做适度减重处理，兼顾结构强度与轻量化需求。

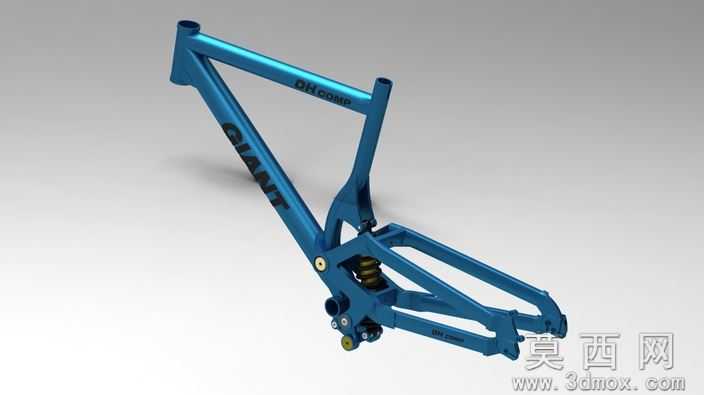

渲染材质环节，主车架主体赋予磨砂蓝色金属烤漆材质，还原真实自行车架的漆面质感，金属紧固件赋予镀锌亮面金属材质，避震弹簧赋予黑色哑光弹簧钢材质，密封胶圈赋予黑色橡胶材质，所有零部件的材质区分清晰，爆炸视图下可直观分辨不同部件的材质属性，渲染效果贴近真实工业产品的展示效果。

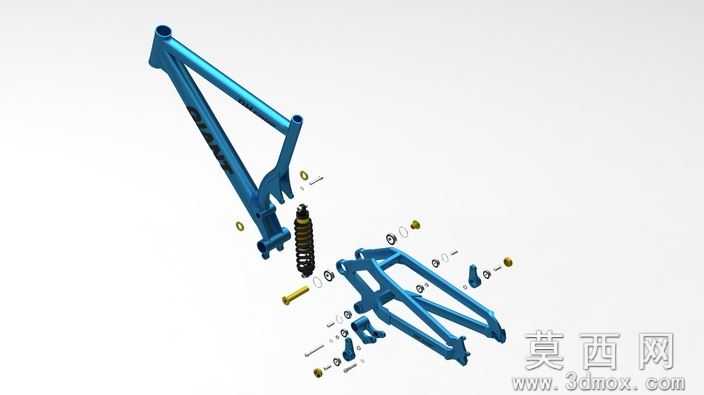

结构原理上，本模型为典型的四连杆软尾车架结构，前三角与后摇臂通过多组转轴连接，后避震器斜向布置于前后三角之间，当后轮受到路面冲击时，后摇臂绕转轴转动压缩后避震器，通过弹簧吸收冲击能量、阻尼结构消耗震动能量，可有效过滤越野路面的颠簸，所有连杆转轴处均设计了衬套与轴承安装位，保证转动顺滑无旷量，尾钩位置设计了可更换的尾勾结构，摔车后可单独更换避免整体车架报废。

软件兼容方面，模型采用SolidWorks2011版本创建，所有特征均保留完整参数化建模历史，可直接在SolidWorks2011及以上所有版本中打开编辑，同时可导出为STEP、IGS等通用三维格式，兼容UG、Pro/E、Catia等主流三维设计软件，不存在特征缺失、破面等问题，可直接用于后续的工程图导出、有限元分析、3D打印样件等操作。

研发教学应用层面，本模型可作为自行车设计研发阶段的结构验证载体，设计人员可在此基础上修改几何参数、调整避震行程，快速迭代不同定位的山地车架方案；也可作为高校机械设计专业的教学案例，帮助学生理解连杆机构运动原理、参数化建模思路、自行车结构设计规范，还可用于自行车爱好者的改装参考、3D打印定制车架配件的基础模型，具备较强的实用价值。
