气动六缸径向动力输出装置结构设计

这款气动六缸径向动力装置，主要面向教学演示、小型气动动力输出场景以及原理验证类实验场景设计，可作为机械原理课程的具象演示教具，也可适配小型低压气动设备的动力端，为低负载往复转旋转运动的机构提供稳定动力输出，在科普展项、职业院校实训台搭建、小型气动工具原型开发领域有着明确的应用价值。

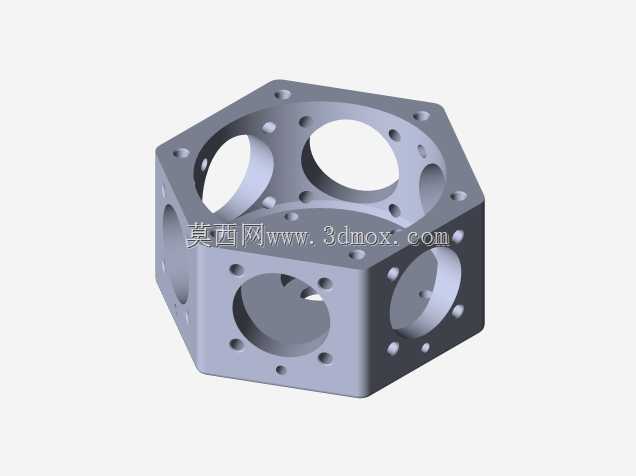

从实际用途来看，该装置通过六个气缸沿圆周径向均匀排布的结构，将压缩空气输入产生的活塞直线往复运动，通过曲柄连杆机构转化为飞轮端的旋转扭矩输出，相比单缸气动动力结构，径向排布的多缸设计可以让动力输出的脉动大幅降低，运转过程更平顺，不需要额外加装大惯量飞轮就能获得稳定的输出转速，同时六缸交替做功的模式也能让压缩空气的能量利用更充分，避免单缸结构做功间隙的动力断档。

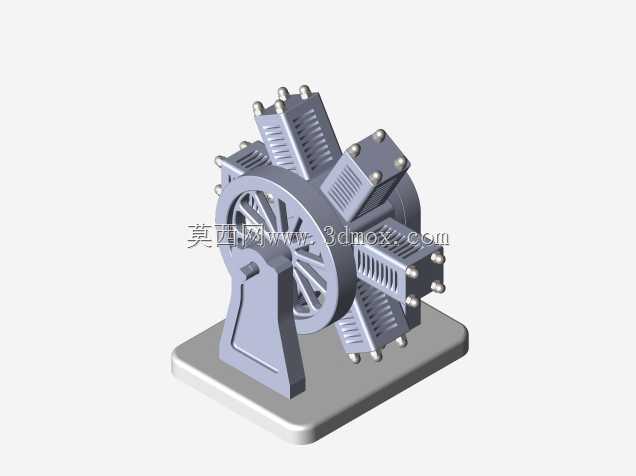

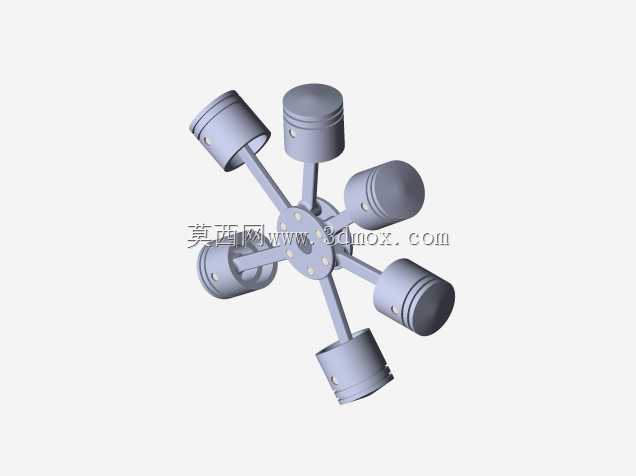

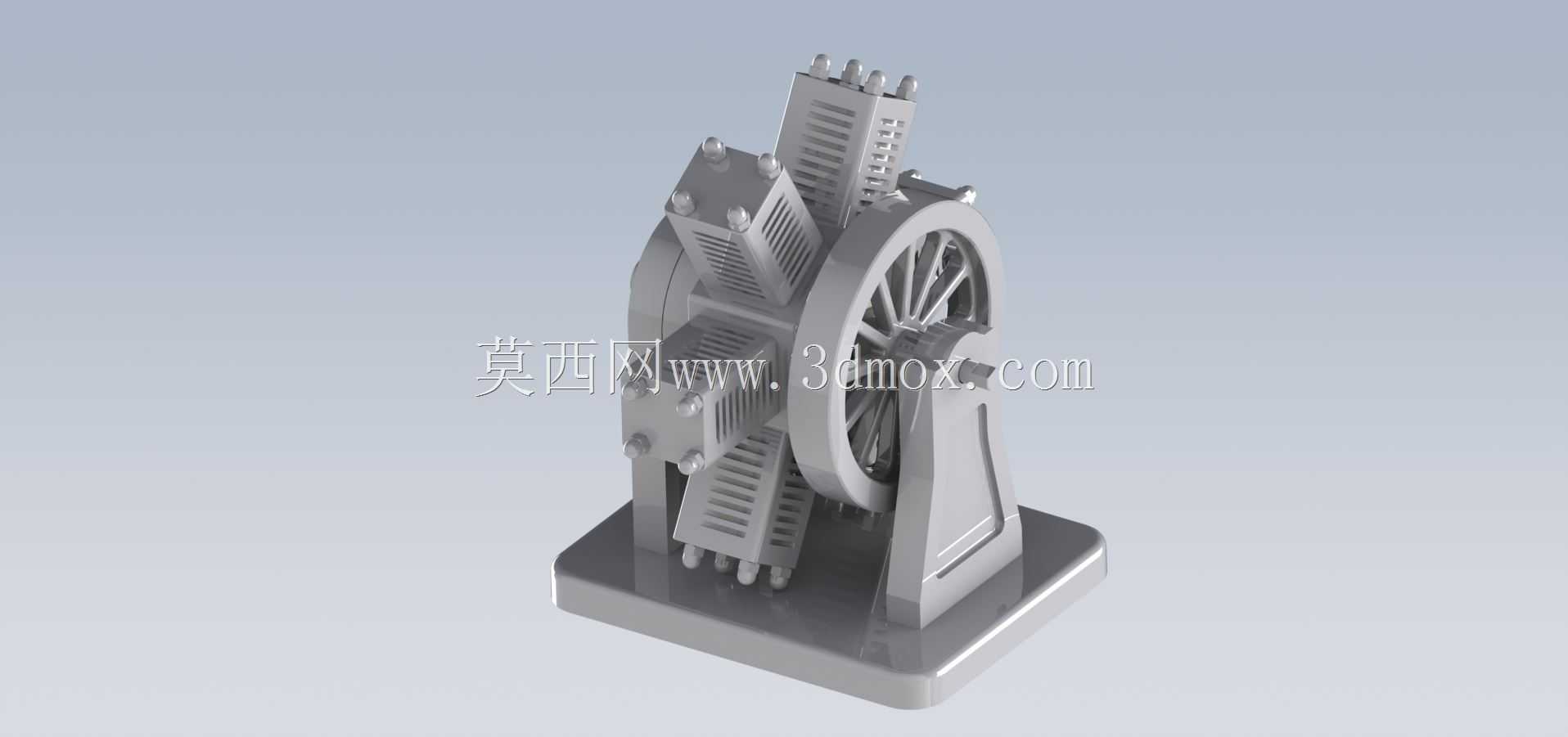

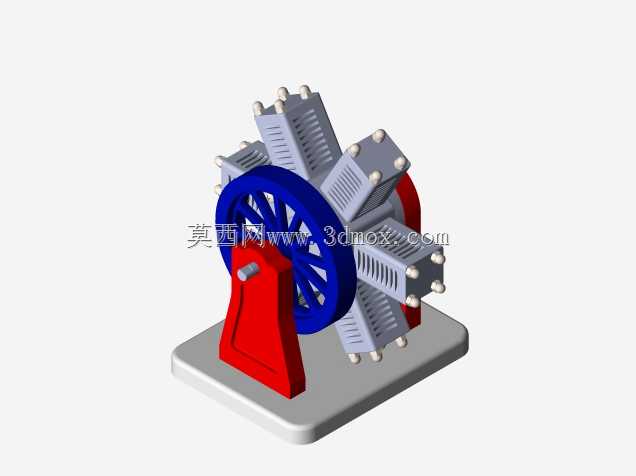

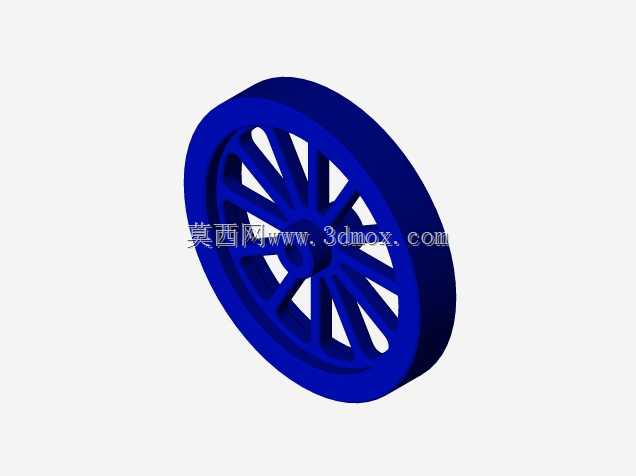

在功能特性上，该结构采用对称式径向布局，六个气缸的轴线共同交汇于中心曲柄的回转中心，每一个气缸的连杆都直接与中心曲柄销连接，传动路径极短，机械损耗被控制在较低水平；装置的支撑底座采用宽面落地式设计，重心落在底座支撑面的几何中心位置，运转时的振动可以被底座充分吸收，不需要额外做地脚固定就能平稳放置在工作台面；前端的大直径辐条式飞轮除了储存转动惯量、平稳输出转速之外，也可以作为动力输出端，通过皮带连接、联轴器对接的方式向外传递扭矩。

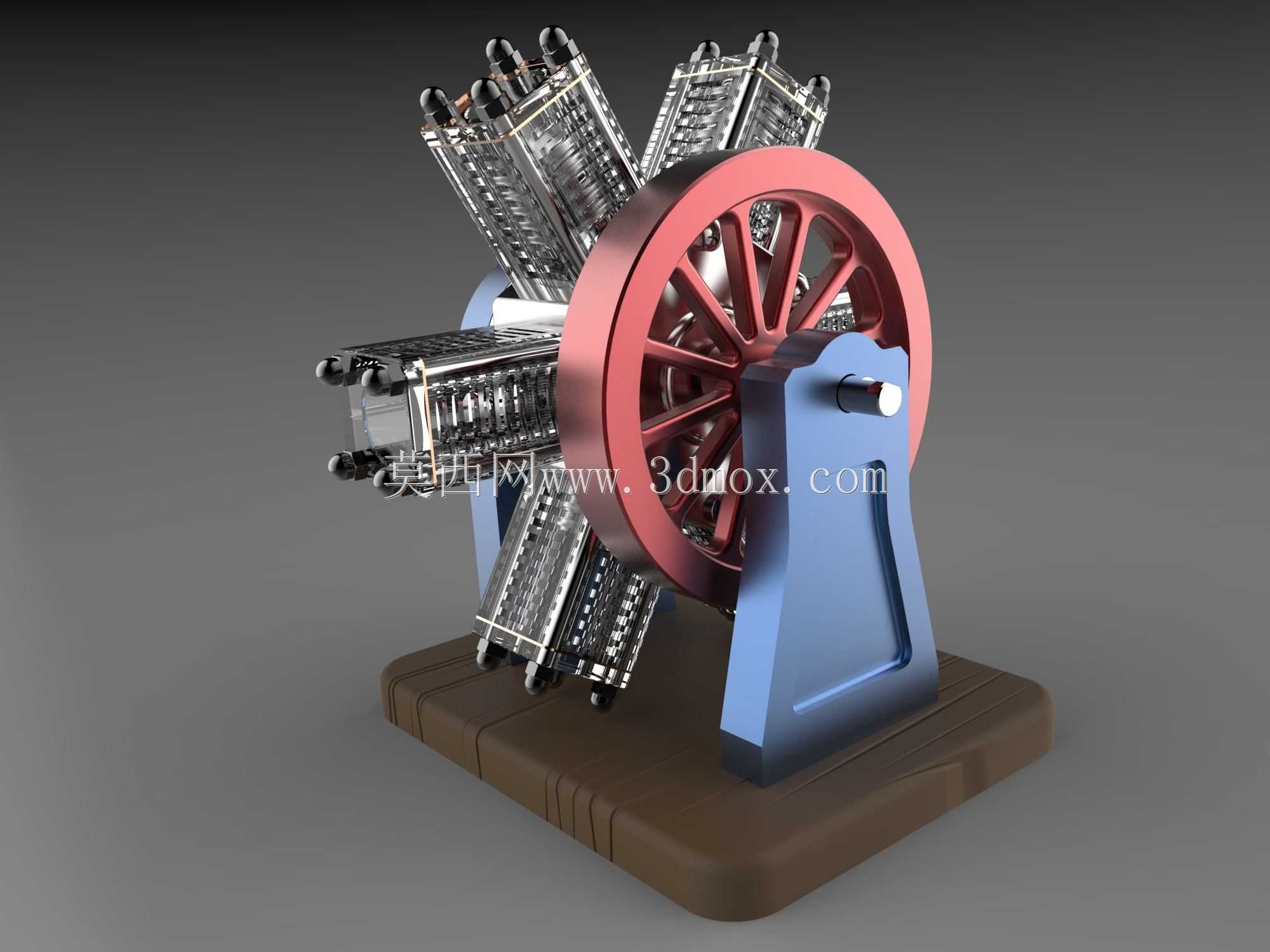

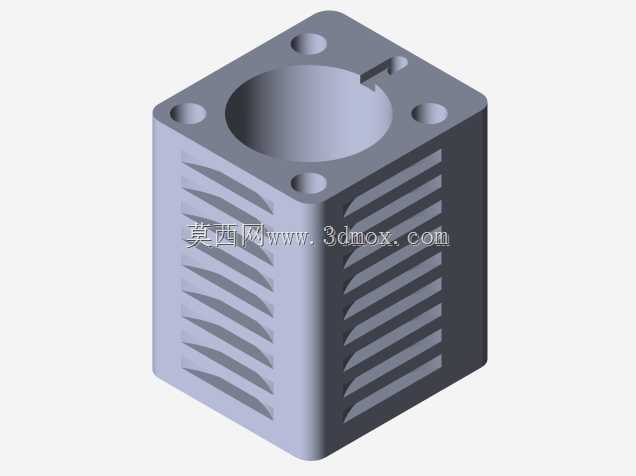

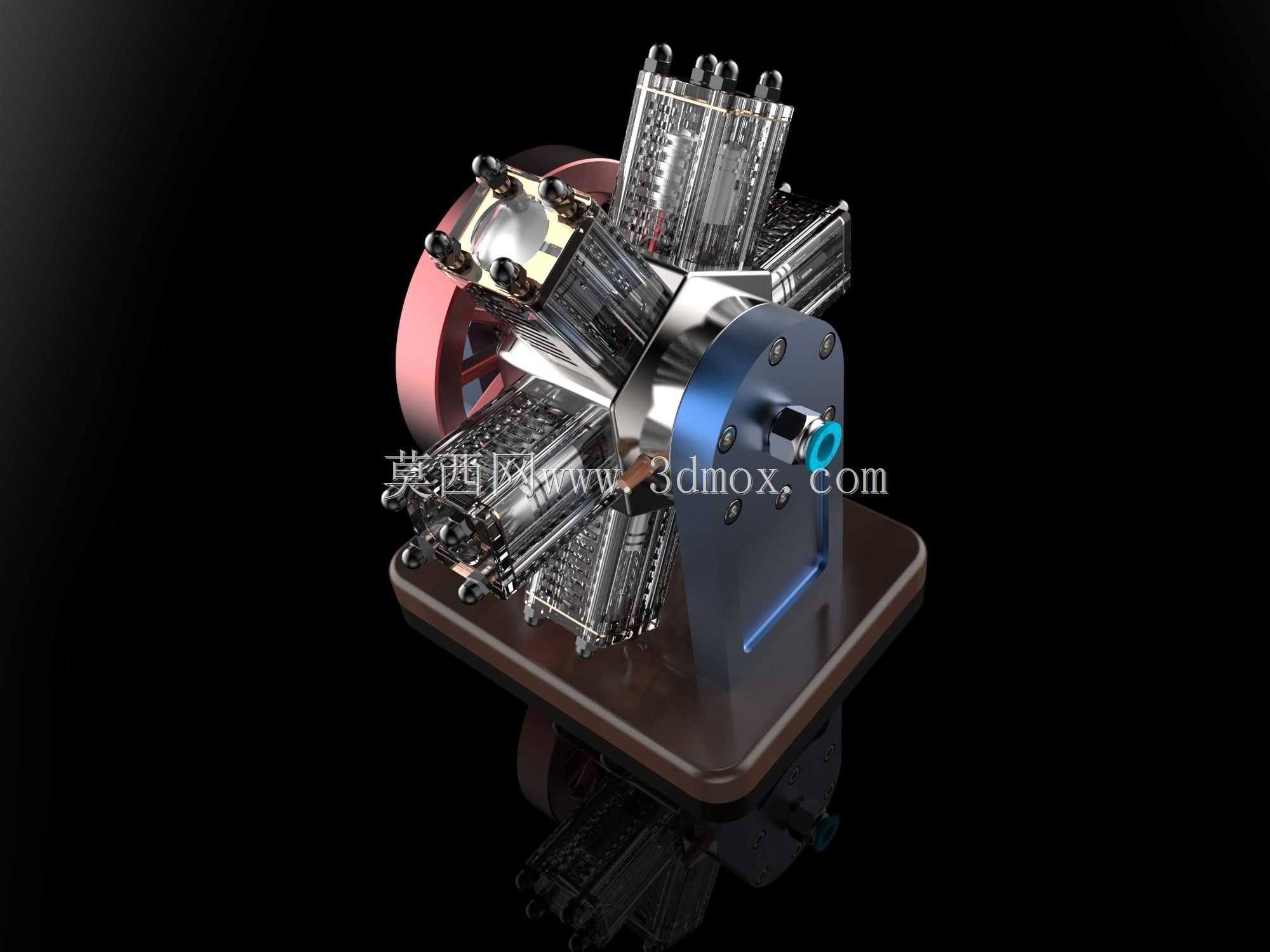

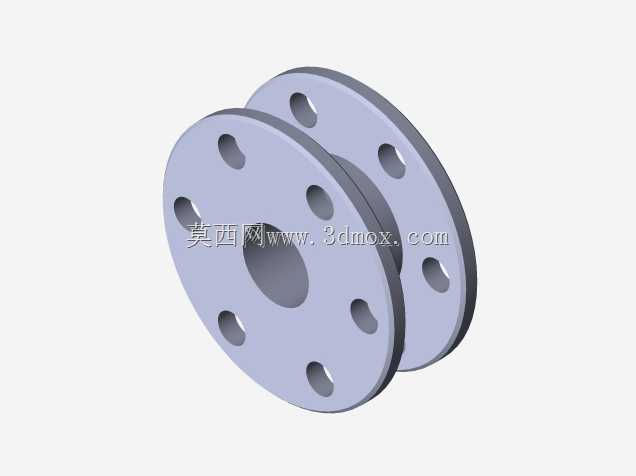

设计思路上，该结构优先保证了机构运动的可靠性，所有气缸的安装角度经过精确计算，确保活塞运动到上止点、下止点位置时连杆与气缸轴线的夹角处于合理区间，避免出现运动死点或者连杆侧向力过大导致的密封件磨损过快问题；气缸部分采用可视化的透明缸体设计，在作为演示教具使用时，可以直观观察到活塞的往复运动过程，清晰展示径向发动机的做功逻辑；支架部分采用一体化弯折式支撑结构，既保证了对曲轴组件的支撑强度，也简化了整体装配流程，减少了不必要的连接紧固件。

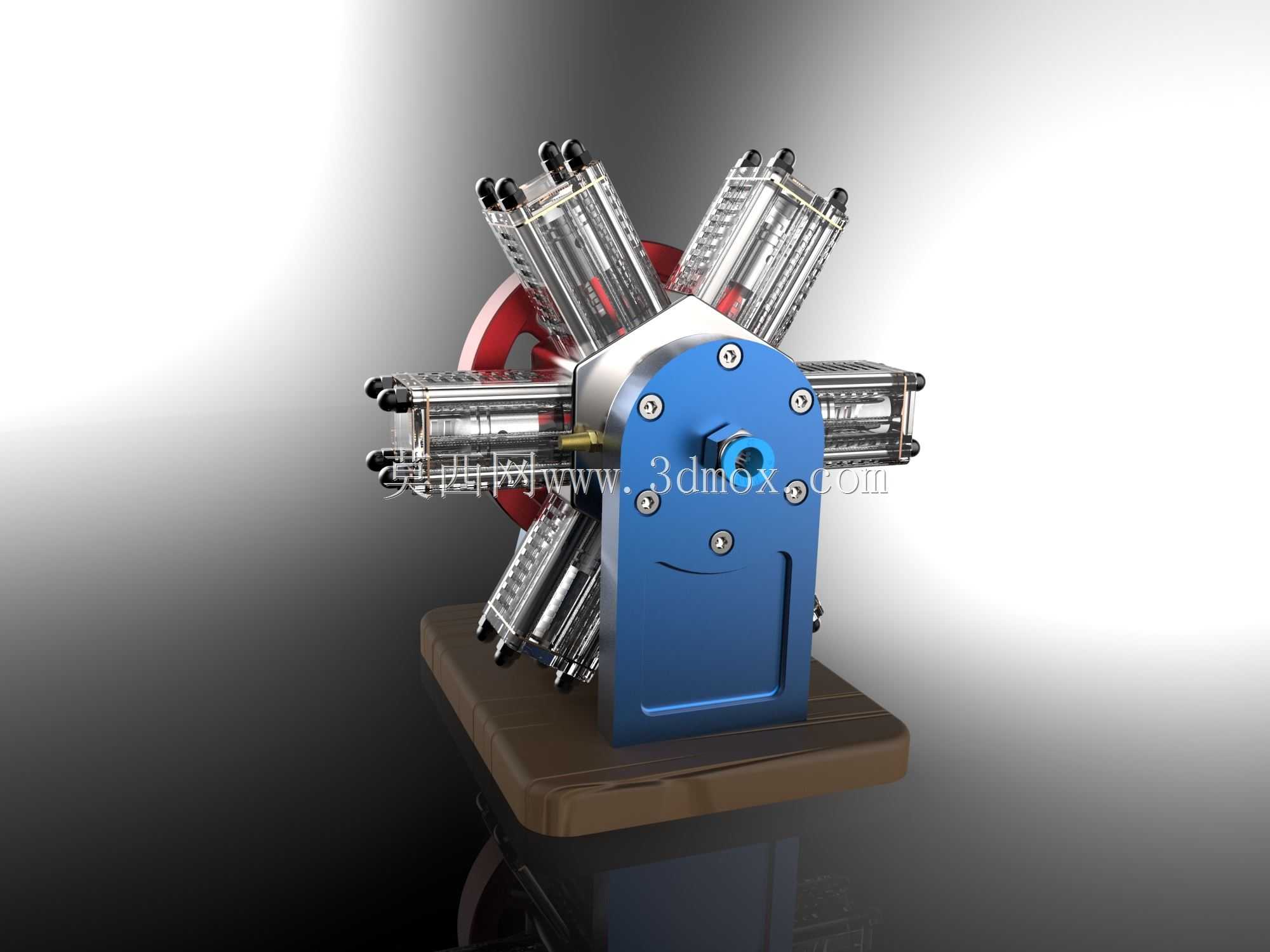

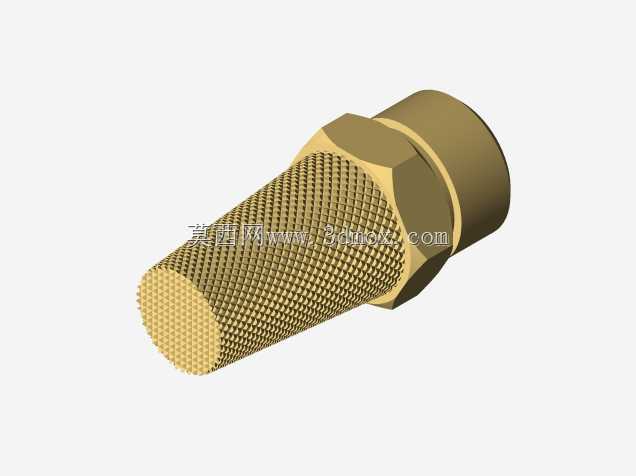

从安装边界来看，该装置整体为台式放置结构，底座的长宽尺寸适配常规实训工作台的摆放空间，飞轮的最大回转直径经过核算，运转时不会超出底座的投影范围，避免出现运动部件与周边物体干涉的问题；进气接口统一布置在缸体后侧的集气环位置，外接气管时不会与运动部件产生触碰，整体安装不需要复杂的调试，接入稳定压力的压缩空气即可正常运转，日常维护仅需定期检查气缸密封件与曲轴转动部位的润滑状态即可。
