猎鹰9火箭上面级增强无功控制装置结构

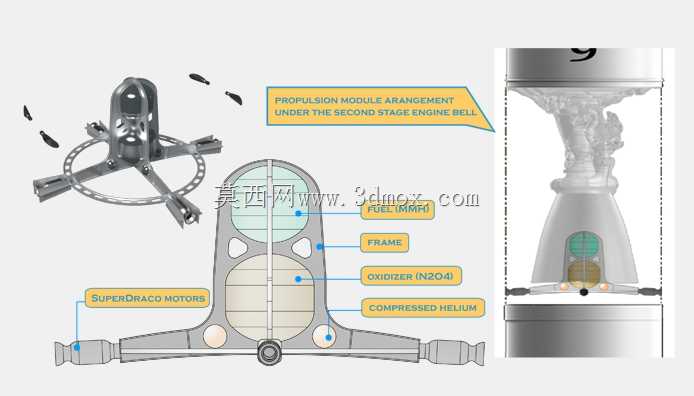

该装置是应用于运载火箭上面级的反应姿态控制结构，主要服务于火箭在低空气速度阶段的姿态调整需求，覆盖火箭级间分离后、近网格翼工作区间的姿态控制场景，能够在火箭主发动机倾斜配合工作的状态下，为箭体提供纯轴向旋转、纯平移或是两者结合的控制力矩，保障箭体在低速飞行段的姿态稳定与轨迹精准度，是可重复使用火箭着陆回收流程中关键的控制执行结构。从功能特性来看，整套装置围绕冷喷式反应控制逻辑搭建，核心推力单元为对称布置的SuperDraco推力器，多组推力器沿箭体周向均匀分布，可通过不同推力器的启停组合与推力调节，输出多自由度的控制力矩，既可以抵消箭体飞行过程中的扰动力矩，也能够根据飞控指令完成精准的姿态修正，适配火箭垂直着陆过程中对姿态控制精度的高要求。结构设计上，整套装置采用集成化布局思路，将推进剂贮箱、高压气瓶、推力器、管路框架整合为一体化安装模块，框架主体采用轻量化高强度的承力结构，在保证结构刚度满足飞行过载要求的前提下，尽可能降低结构自重；其中氧化剂贮箱与压缩氦气瓶采用共形设计，贴合箭体上部的安装轮廓，最大化利用箭体内部的安装空间，减少额外的结构凸出带来的气动阻力。安装边界方面，整套控制模块整体适配火箭二级发动机喷管上方的级间段安装空间，模块底部与箭体承力舱段通过法兰结构连接，所有推力器的喷口方向均经过精准标定，预留足够的喷射间隙避免喷流干涉箭体其他结构；模块整体轮廓与箭体外壁保持齐平，不会额外增加箭体的气动外形阻力，同时框架上预留了管路走线与传感器安装位，可直接适配箭体现有飞控系统的安装接口，无需对原有箭体结构做大规模改动即可完成加装。在实际工作过程中，压缩氦气作为挤压介质，将贮箱内的氧化剂输送至各个推力器，通过推力器的瞬时喷射产生反作用力，整套系统响应速度快，控制精度高，能够在火箭低速飞行、气动舵面控制效率不足的工况下，提供可靠的姿态控制能力，为火箭的精准着陆与可重复使用提供核心的结构支撑。
