双发涡桨航模飞机骨架结构设计

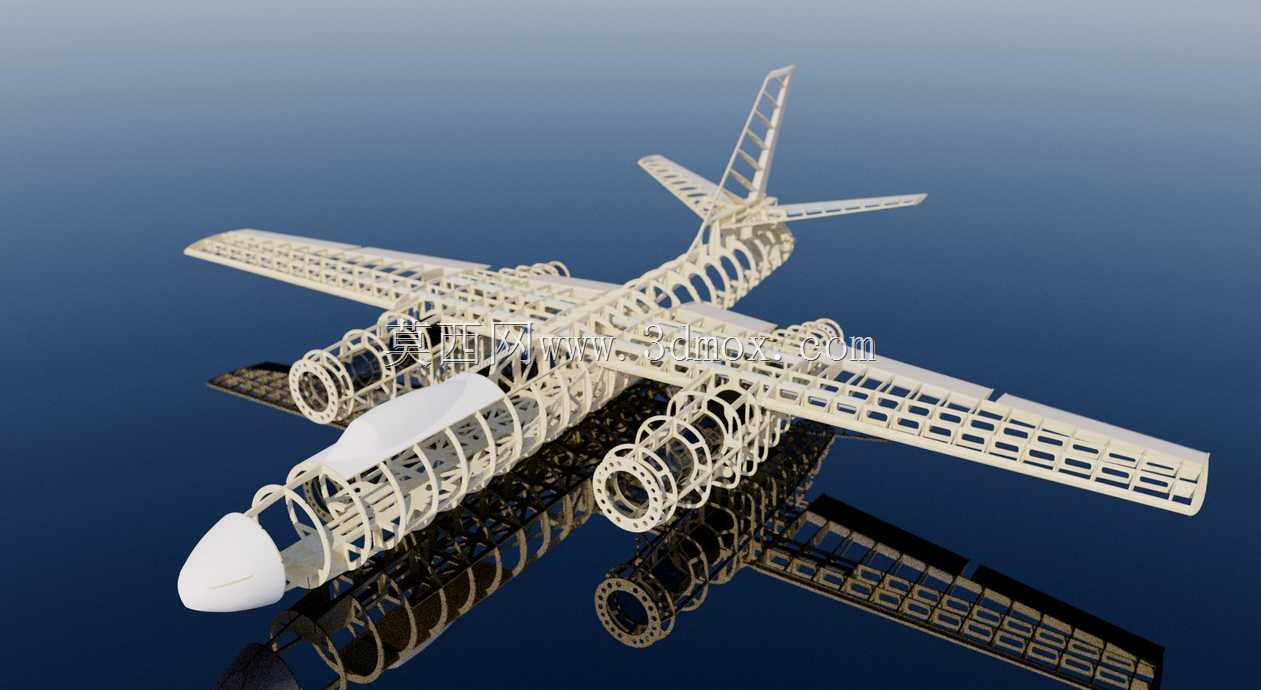

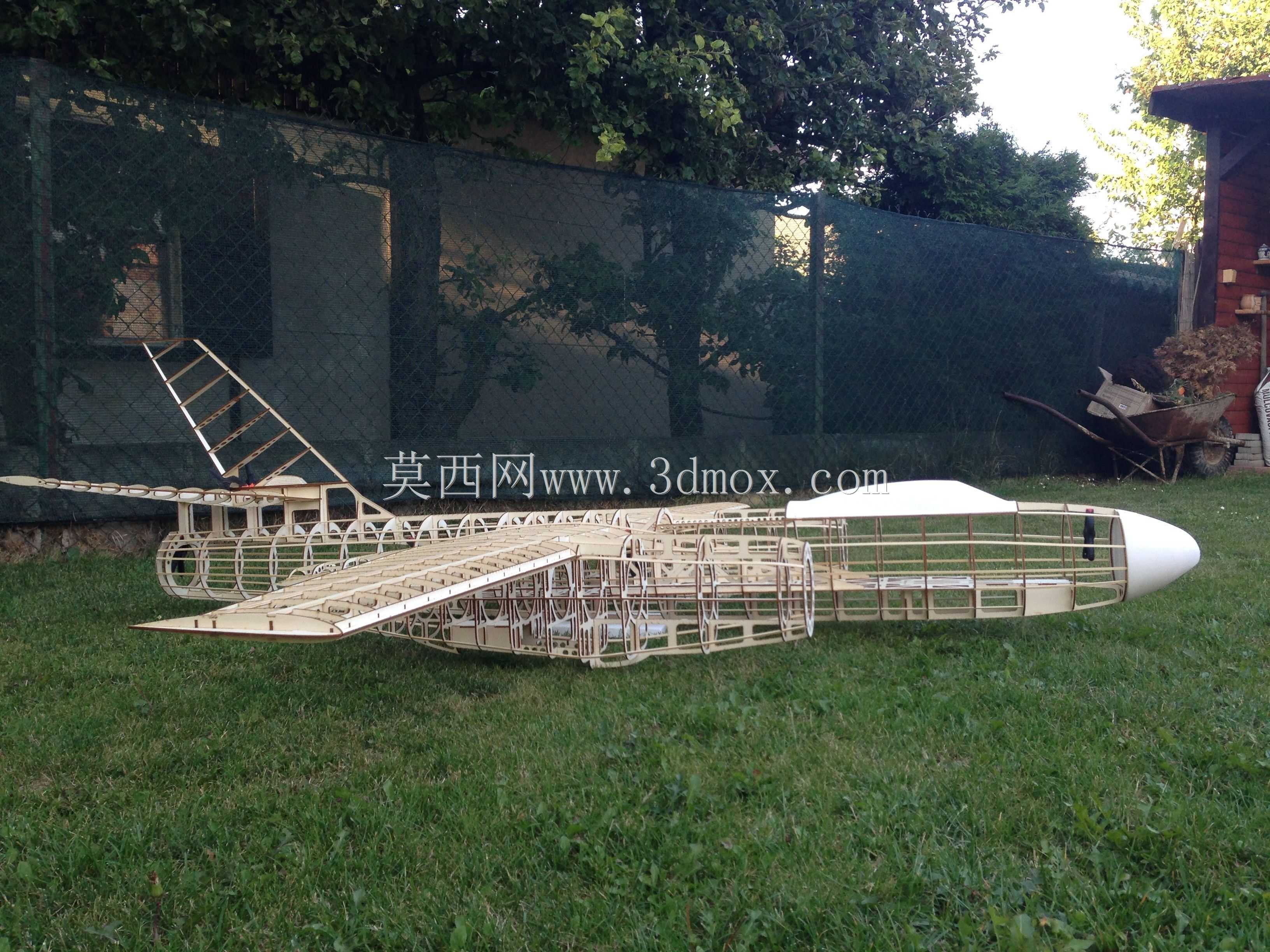

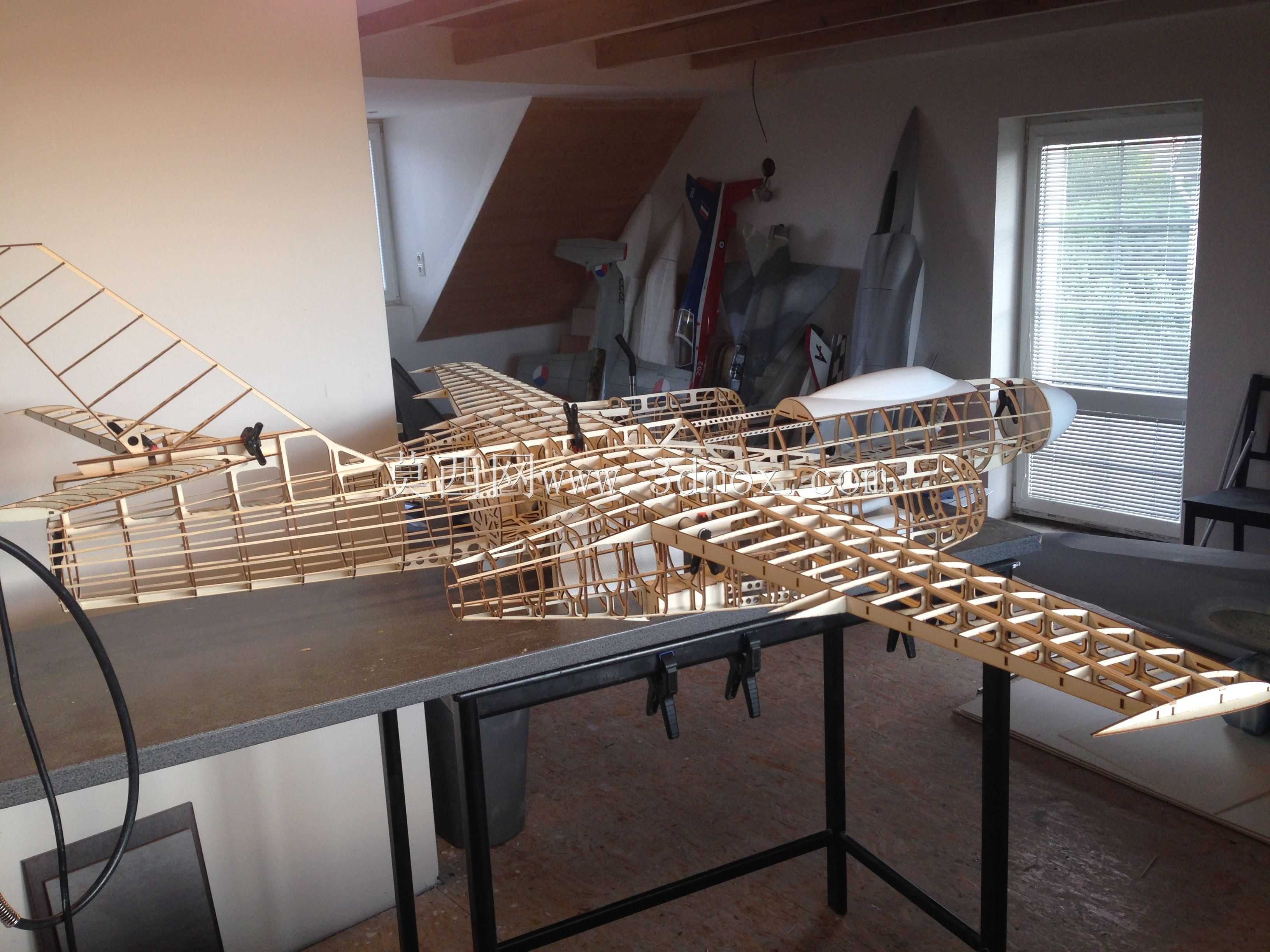

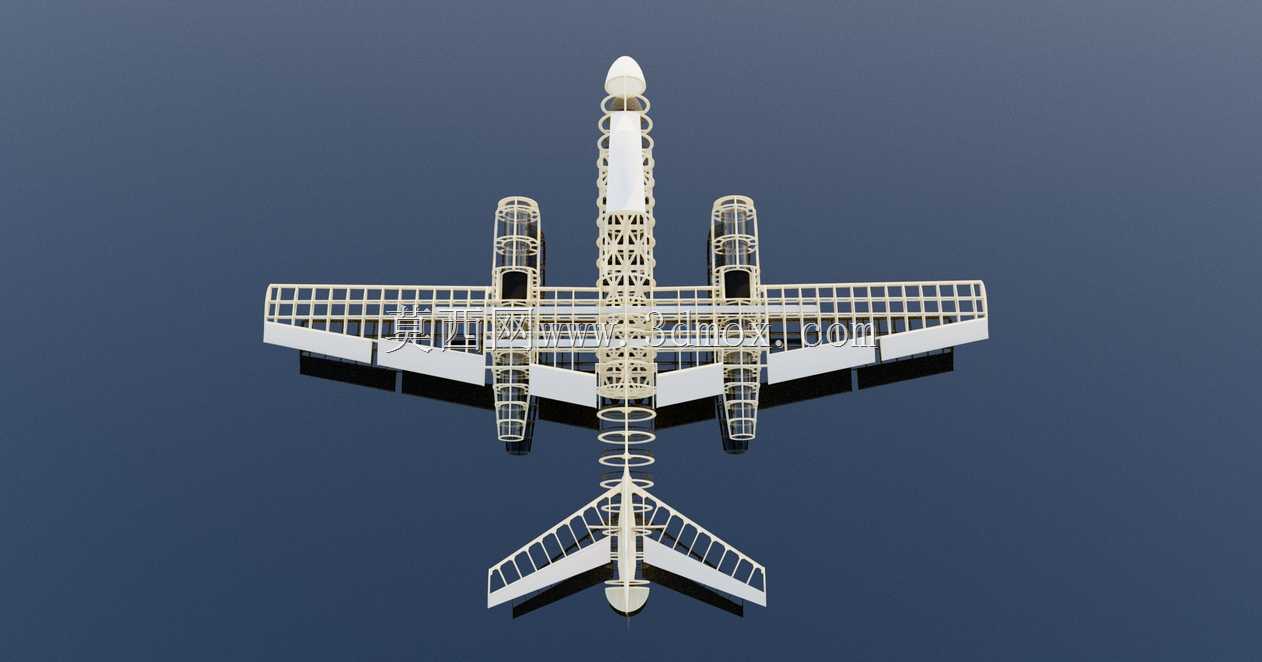

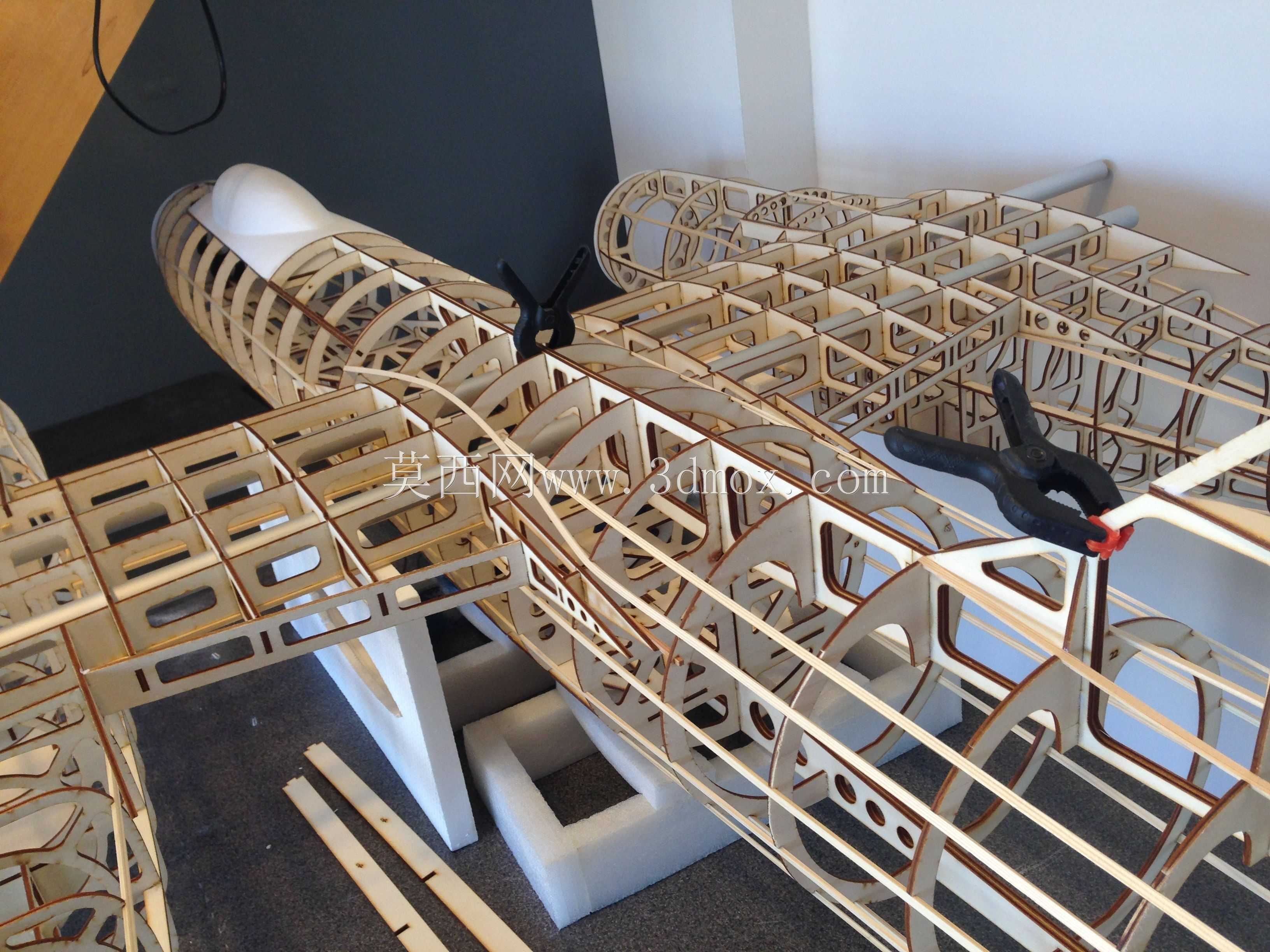

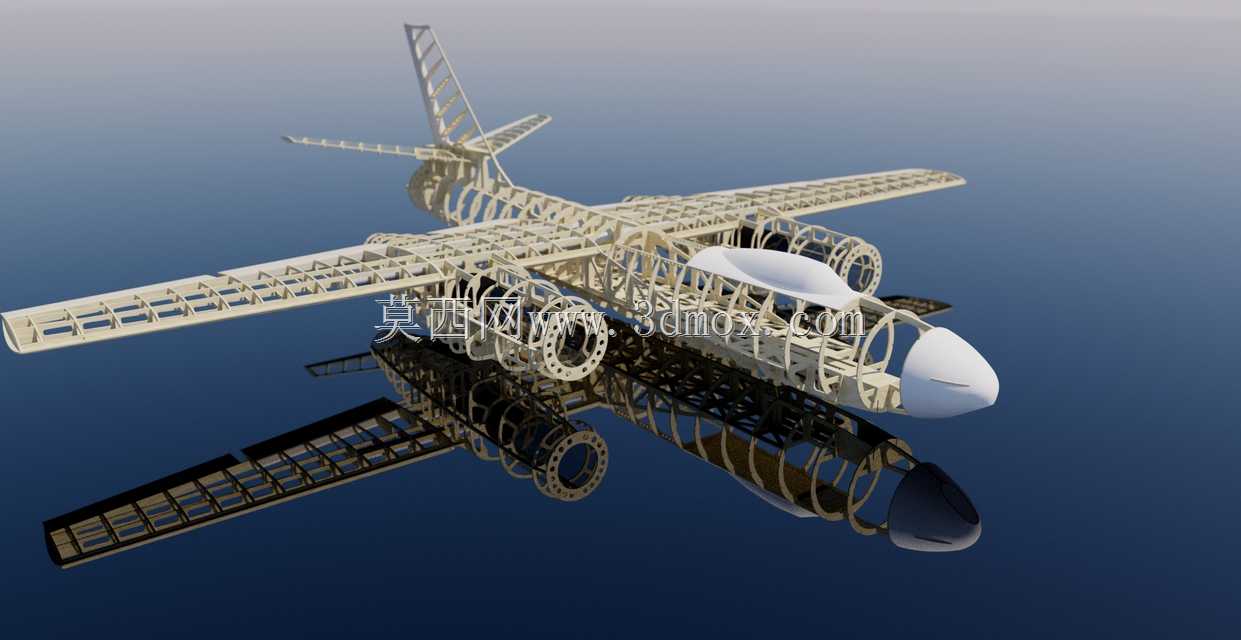

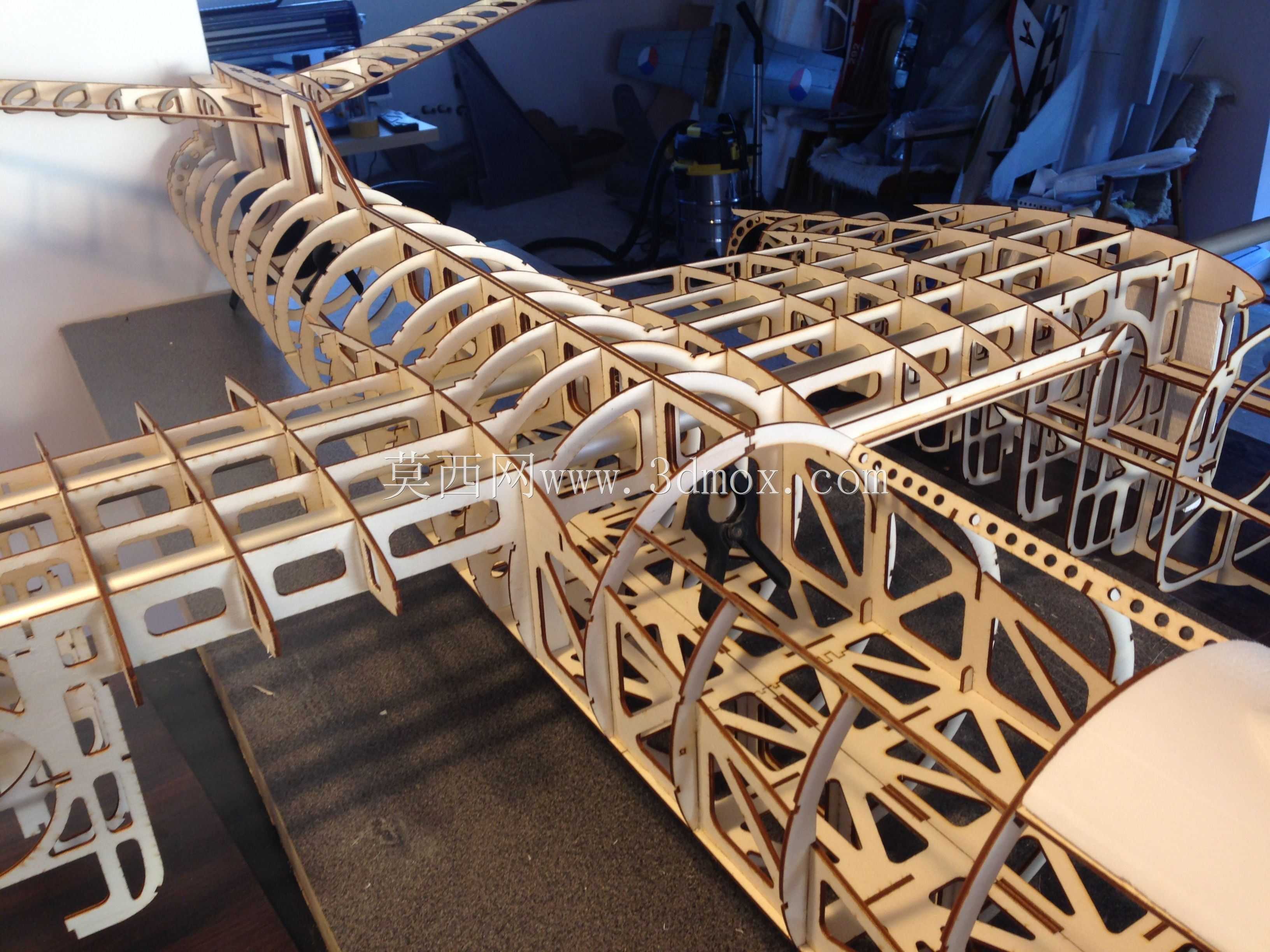

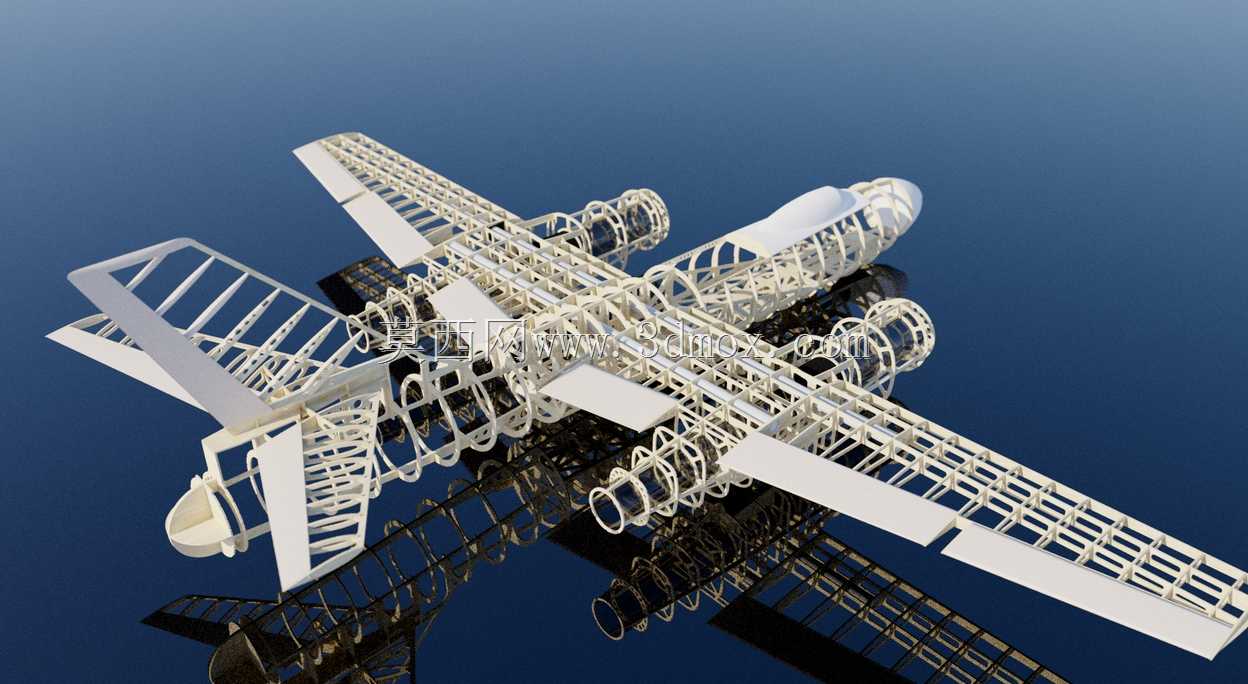

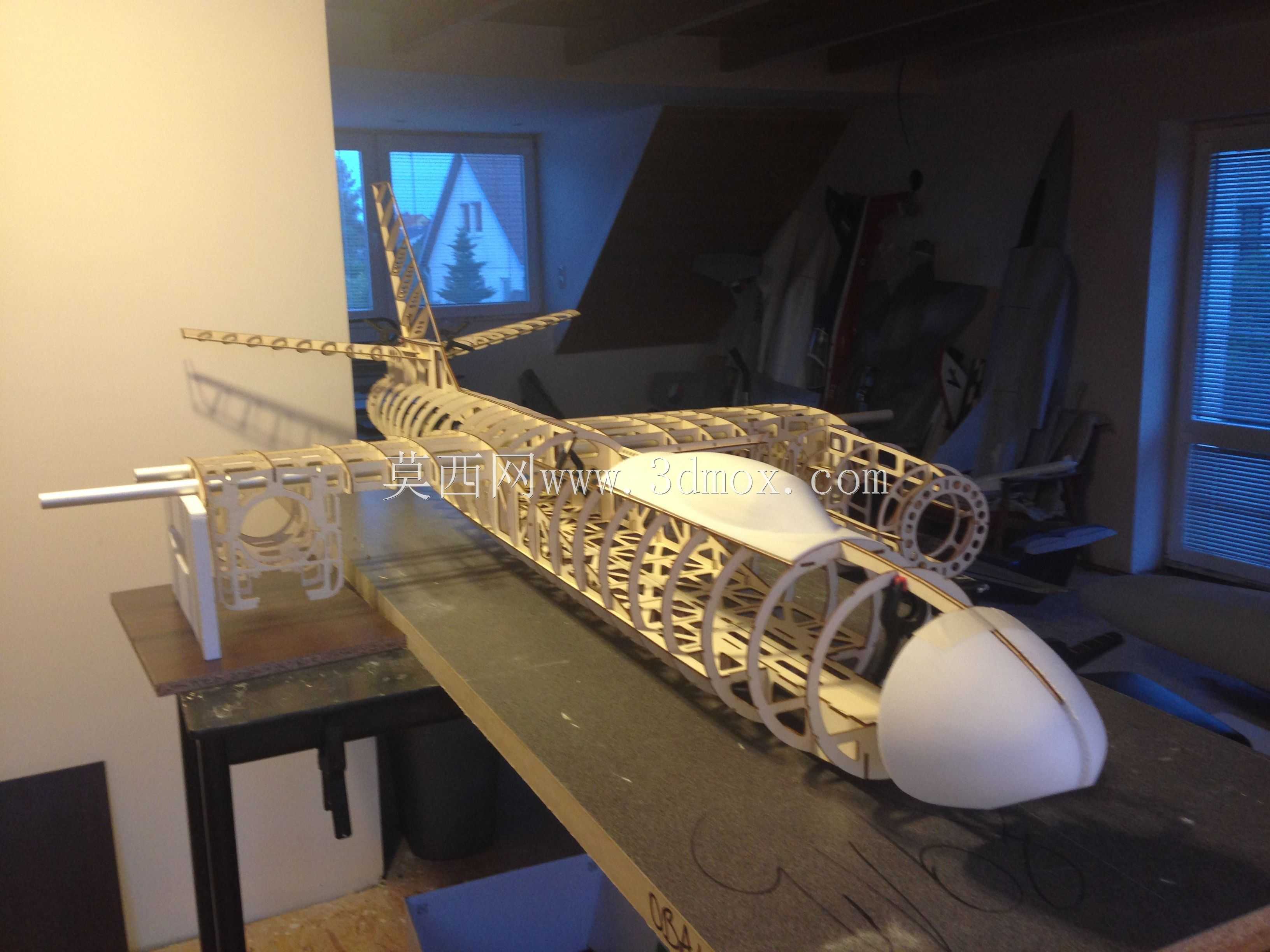

该模型呈现的是双发固定翼航模的全机骨架结构，这类结构设计主要面向航模爱好者的自制组装、航空科普教学展示以及小型无人机验证平台开发场景，既可以作为航模制作的结构参考蓝本，也能用于航空入门教学中讲解固定翼飞机的受力传递逻辑与布局原理。从实际用途来看，该骨架是整架航模的承载核心，后续蒙皮、动力系统、舵机、飞控、电池等所有部件都需要依托该骨架完成安装固定，飞行过程中机翼产生的升力、发动机的拉力、机动飞行的过载力都需要通过骨架的杆件结构传递分散，保障整机结构强度满足飞行要求。在功能特性上，该骨架采用桁架式镂空结构设计，在保证结构刚度的前提下尽可能降低整机自重，适配航模对起飞重量的严苛要求；机翼采用上单翼布局，搭配双发动机吊舱安装位，能够提供充足的拉力储备，同时上单翼布局具备更好的飞行稳定性，适合新手操控与长航时飞行需求；尾翼采用常规布局，包含垂尾、平尾的完整骨架结构，预留了舵面铰接与舵机安装的空间，能够实现俯仰、偏航方向的姿态控制；机身前段预留了座舱罩安装位与设备舱空间，可容纳飞控、电池、接收机等航电设备，机身中段设置机翼对接接口，能够快速完成机翼与机身的组装拆卸，方便运输与日常维护。在设计思路上，该骨架完全参照真实固定翼飞机的受力逻辑进行等比例缩放设计，机翼主翼梁作为核心承力部件，沿翼展方向贯通，搭配翼肋维持翼型轮廓，保证机翼在飞行过程中不会因为升力作用产生过大形变；发动机吊舱位置设置加强框结构，将发动机工作产生的振动与拉力均匀传递到机翼主翼梁上，避免局部应力集中导致结构损坏；机身采用隔框加纵梁的经典结构，沿机身长度方向布置多道承力隔框，通过纵梁连接成整体，既维持机身的气动外形轮廓，也能将机翼、尾翼、起落架的载荷均匀传递到整个机身上。从尺寸边界来看，该航模翼展达到2400mm，机身总长度2000mm，属于大尺寸航模范畴，设计飞行重量8000克，机翼的安装位置位于机身中上段，发动机吊舱对称布置在机翼两侧距机身中心350mm位置，垂尾顶端距机身底部高度约420mm，整体尺寸适配90mm涵道动力系统，组装完成后对起降场地有一定要求，需要开阔的平整场地完成起降操作，骨架的所有杆件接口都采用标准化设计，爱好者可以根据自身需求选用轻木、碳纤或者3D打印零件完成组装制作。
