黄铜内螺纹截止阀剖视结构三维设计

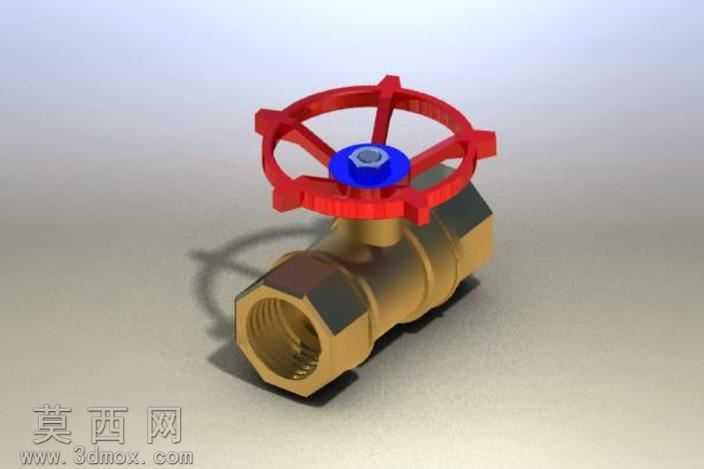

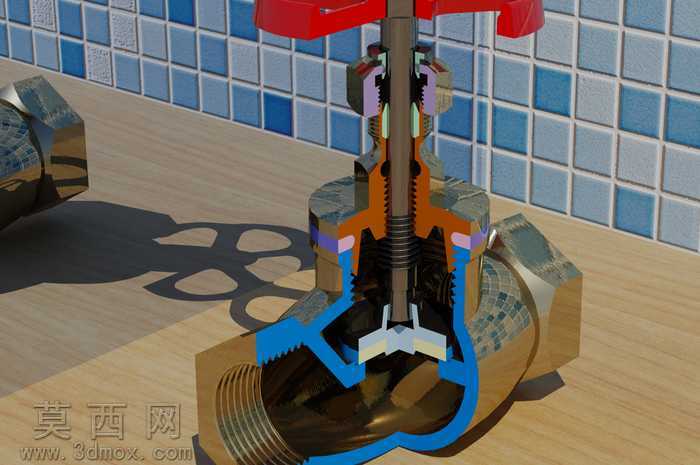

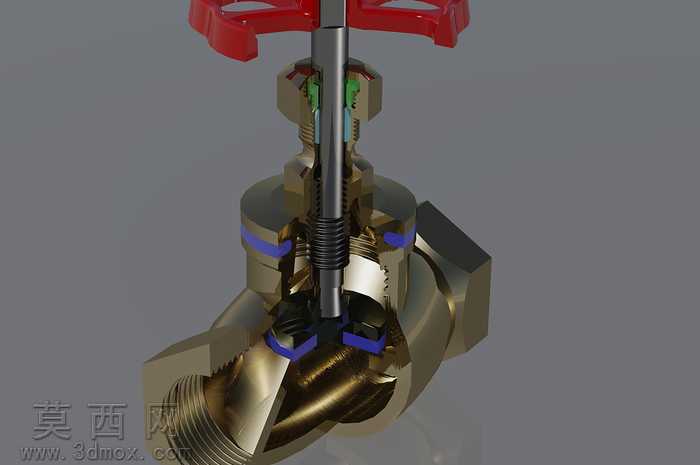

本作品为手动内螺纹黄铜截止阀的剖视展示三维模型，建模过程围绕截止阀的真实工作原理与装配逻辑展开，完整还原了阀门从外部操作件到内部流道控制件的全部结构。建模初期先梳理截止阀的核心组成模块，将整体结构拆分为手轮操作组件、阀杆传动组件、密封锁紧组件、阀体流道组件四个独立部分，逐一完成各零件的参数化建模：手轮部分采用红色工程塑料质感的材质表现，还原了轮辐式手轮的防滑握持结构，中心设置与阀杆配合的定位嵌槽；阀杆部分采用金属镀铬材质，精准还原了杆身的梯形传动螺纹、中部的弹簧预紧结构，以及与阀芯连接的下端定位轴段，清晰展示阀杆升降带动阀芯启闭的运动逻辑。密封组件部分重点刻画了多层密封结构，包括阀杆与阀盖之间的蓝色密封圈、阀盖与阀体配合处的密封垫片、阀芯与阀座接触的密封面，不同密封件采用差异化的橡胶材质表现，区分出静密封与动密封的位置差异，直观呈现阀门防止介质泄漏的结构设计。阀体部分采用黄铜金属材质，通过剖视视角完整展示内部的S型流道结构、两端的内螺纹连接端口、中部的阀座密封面，金属材质通过粗糙度参数调整，还原铸黄铜件的哑光金属质感，同时对剖切面做了高亮处理，清晰区分内部装配关系与外部壳体轮廓。渲染阶段采用中性灰纯色背景，搭配柔和的侧上方打光，避免多余光影干扰结构展示，重点通过材质的反光差异区分金属件、塑料件、橡胶密封件的不同质感，让观看者可以清晰识别每一个零件的形态与装配位置。设计过程中严格遵循手动截止阀的通用尺寸规范，确保各零件之间的配合间隙、螺纹参数、密封件压缩量都符合实际工业产品的设计要求，剖视视角的选择特意避开了遮挡内部核心结构的区域，将阀杆升降、阀芯密封、介质流道的核心逻辑完整呈现，既可以作为机械设计学习中阀门结构认知的参考素材，也可用于相关管路系统设计的配套部件展示。
