轻木骨架式固定翼滑翔机结构设计

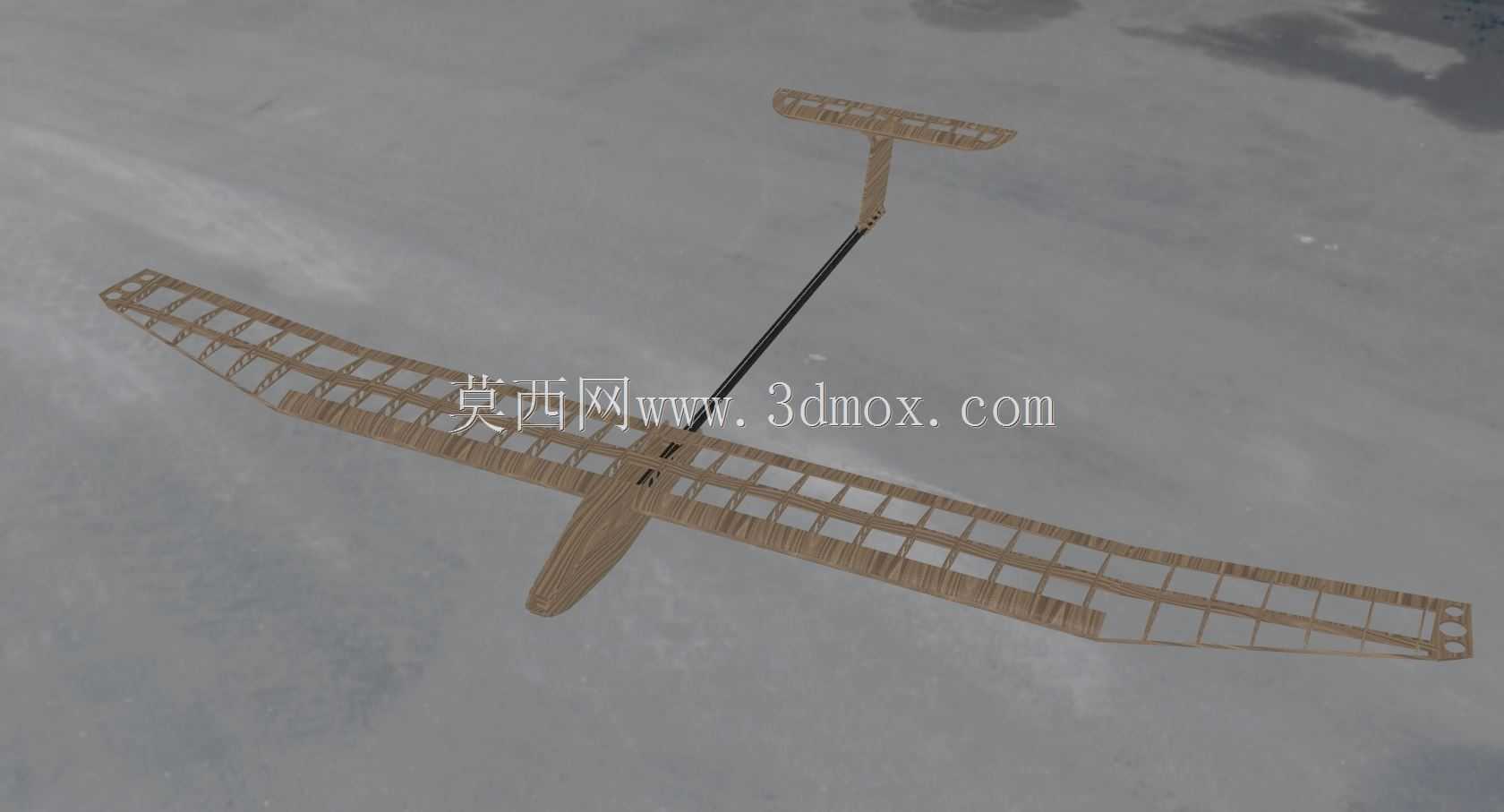

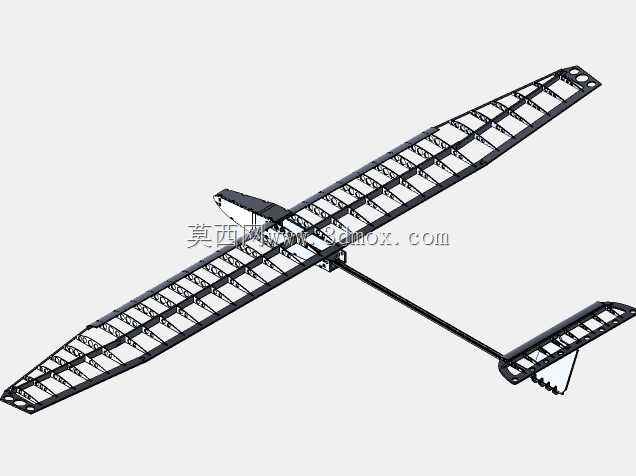

这款轻木骨架式固定翼滑翔机，主要面向航空模型运动、青少年航空科普教育、低速气动特性验证等场景使用，既可以作为航模爱好者手工制作的参照原型，也能用于基础空气动力学教学演示，帮助使用者直观理解固定翼飞行器的升力产生逻辑、结构受力传递路径与低速飞行操控特性。该滑翔机无动力配置，完全依靠机翼与空气的相对作用产生升力，可通过手掷、弹射或者牵引方式升空，能够完成平缓滑翔、小半径转弯、低空通场等飞行动作，整体操控门槛较低，适合具备基础航模操作经验的使用者开展飞行活动。在功能特性上，整机采用全镂空桁架骨架设计，摒弃了传统蒙皮填充的厚重结构，在保证结构强度满足低速飞行受力要求的前提下，最大限度降低了整机自重，能够有效提升滑翔比与留空时间；尾翼采用高置T型布局，平尾布置在垂尾顶端，能够避开机翼下洗气流的干扰，提升纵向飞行稳定性，减少低空紊流对飞行姿态的影响；机身采用细长杆状承力结构，将机翼、尾翼、配重舱段沿纵向轴线串联布置，能够精准调整整机重心位置，确保飞行时的俯仰力矩平衡。设计思路上，整体遵循低速航模的轻量化设计原则，所有骨架杆件均沿气动载荷的传递方向排布，机翼部分的翼肋按照选定的低速翼型轮廓加工，通过前后缘条与主梁串联成整体翼面，既保证了翼型的精度，又让机翼受力能够均匀传递到机身承力段；尾翼部分采用与机翼一致的桁架结构，在保证舵面安装精度的前提下降低尾部重量，避免整机重心过度后移；机头位置预留了配重安装空间，可根据实际制作的材料重量差异灵活调整配重块位置，将整机重心控制在机翼平均气动弦长的前三分之一区间，保障滑翔飞行的姿态稳定。外形尺寸与安装边界方面，整机翼展控制在适合外场飞行的区间，机翼展弦比较大，能够有效降低诱导阻力，提升滑翔效率；机身长度与翼展比例符合低速固定翼飞行器的常规配平要求，各翼面的安装角经过预设，机翼带有轻微的上反角，能够提升飞行时的横向自稳能力，不需要复杂的飞控设备即可实现平稳滑翔；各结构部件的连接位置预留了粘接与补强空间，制作者可根据实际选用的粘接剂、蒙皮材料特性做局部补强，不会破坏整体气动外形，也不会超出常规航模外场飞行的尺寸限制，适合在开阔草坪、郊外平地等无高大障碍物的场地开展飞行活动。
