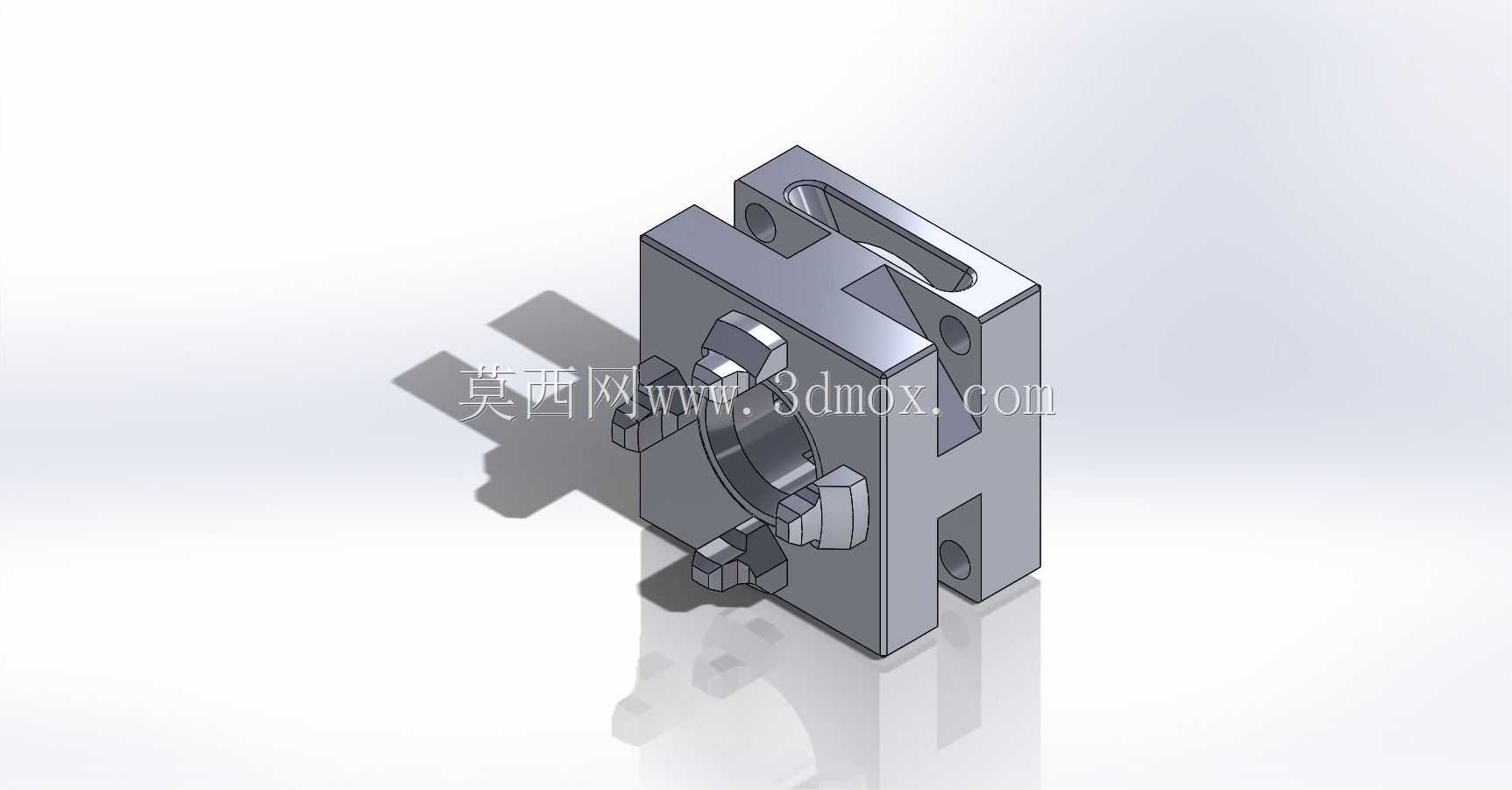

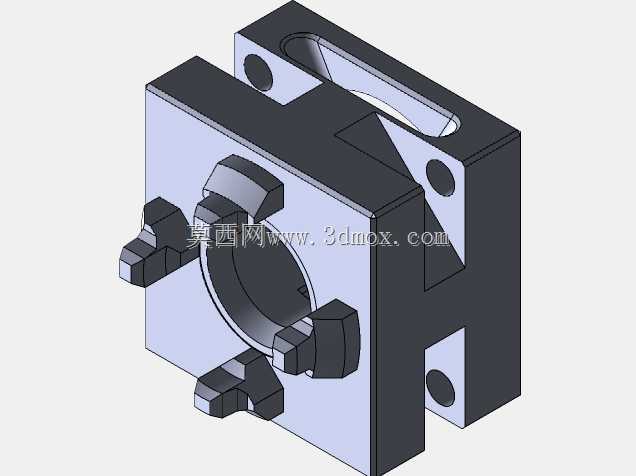

电火花加工用EROWA快换卡盘结构

这款快换卡盘主要面向电火花加工与精密机加工场景设计，是工装夹具体系里实现工件快速换装、高精度重复定位的核心功能部件，能够在多工序流转加工过程中大幅减少工件装夹找正的辅助时间，有效提升精密加工环节的设备稼动率，尤其适配模具加工、精密零件多工序切换的生产场景，解决传统装夹方式重复定位精度差、换装耗时久的痛点。从功能特性来看，该卡盘采用刚性锁紧结构设计，中心定位基准与周向锁紧爪配合，能够实现微米级的重复定位精度，锁紧状态下可承受加工过程中的轴向与径向切削载荷，避免加工过程中工件移位影响加工精度；卡盘本体集成了安装定位槽与锁紧连接结构，既可以直接固定在机床工作台上作为基准装夹座，也可以搭配配套的夹具托板实现工件离线装夹、上线快速锁紧的作业模式，配合自动化上下料单元也可实现无人化加工的工件自动对接锁紧。在设计思路上，这款卡盘遵循基准统一的工装设计原则，将定位基准面、锁紧受力面、安装连接面做了集成化设计，本体采用方块式整体结构布局，减少多余的结构冗余，保证整体刚性的同时压缩了卡盘自身的高度尺寸，避免卡盘占用过多的机床Z轴行程空间；周向的锁紧爪采用均匀分布布局，锁紧时受力均匀，不会对工件基准产生偏载力，保证定位精度的长期稳定性，本体上预留的安装孔与槽位兼顾了直接锁固与穿槽调整两种安装方式，适配不同工作台的T型槽间距，无需额外制作过渡连接板即可完成安装固定。从安装边界来看，卡盘整体为方正块体结构，安装底面为全平面精加工基准，安装时可直接贴合机床工作台面，侧面的锁紧槽可配合T型螺栓实现位置调整与锁固，中心定位孔的尺寸适配标准50规格的EROWA夹具托板，锁紧行程控制在合理范围内，不会出现锁紧超程损坏定位面的问题，卡盘侧面预留的气检接口位（适配带气检功能的配套系统）可实现装夹到位检测，避免未锁紧状态下启动加工引发的工件报废或设备碰撞问题。在实际加工应用中，这类卡盘可配合不同的电极夹具、工件托板使用，完成电火花电极的快速换装、精密零件多工序加工的基准传递，在模具制造车间的电火花加工工位、高速铣削加工工位都能适配，能够将单批次工件的装夹辅助时间压缩七成以上，同时避免多次找正带来的累积误差，提升精密加工的尺寸一致性。
