长航时四旋翼多用途无人飞行器结构设计

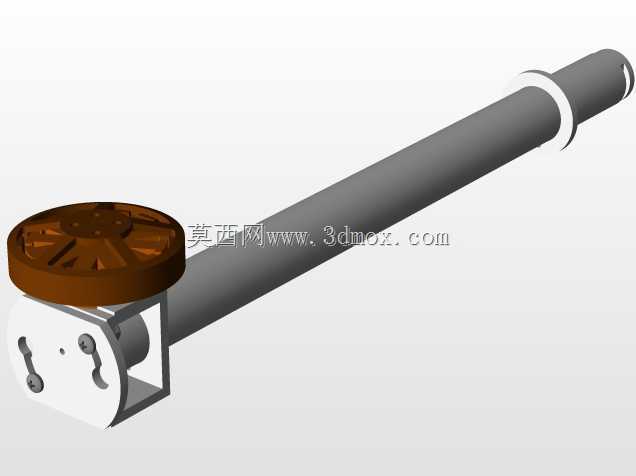

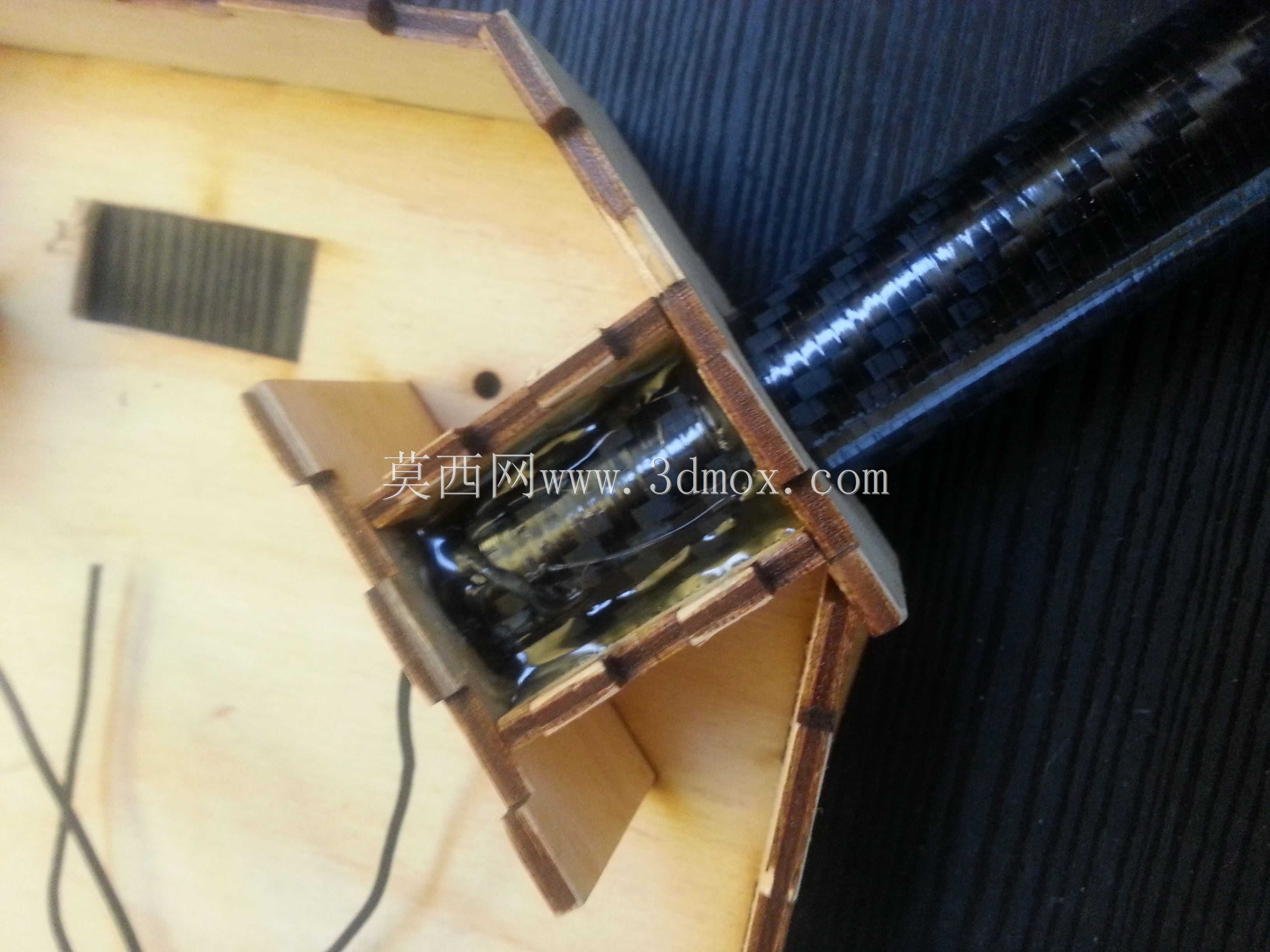

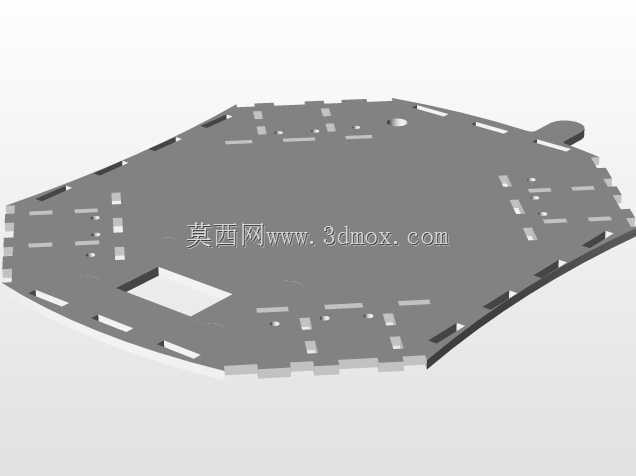

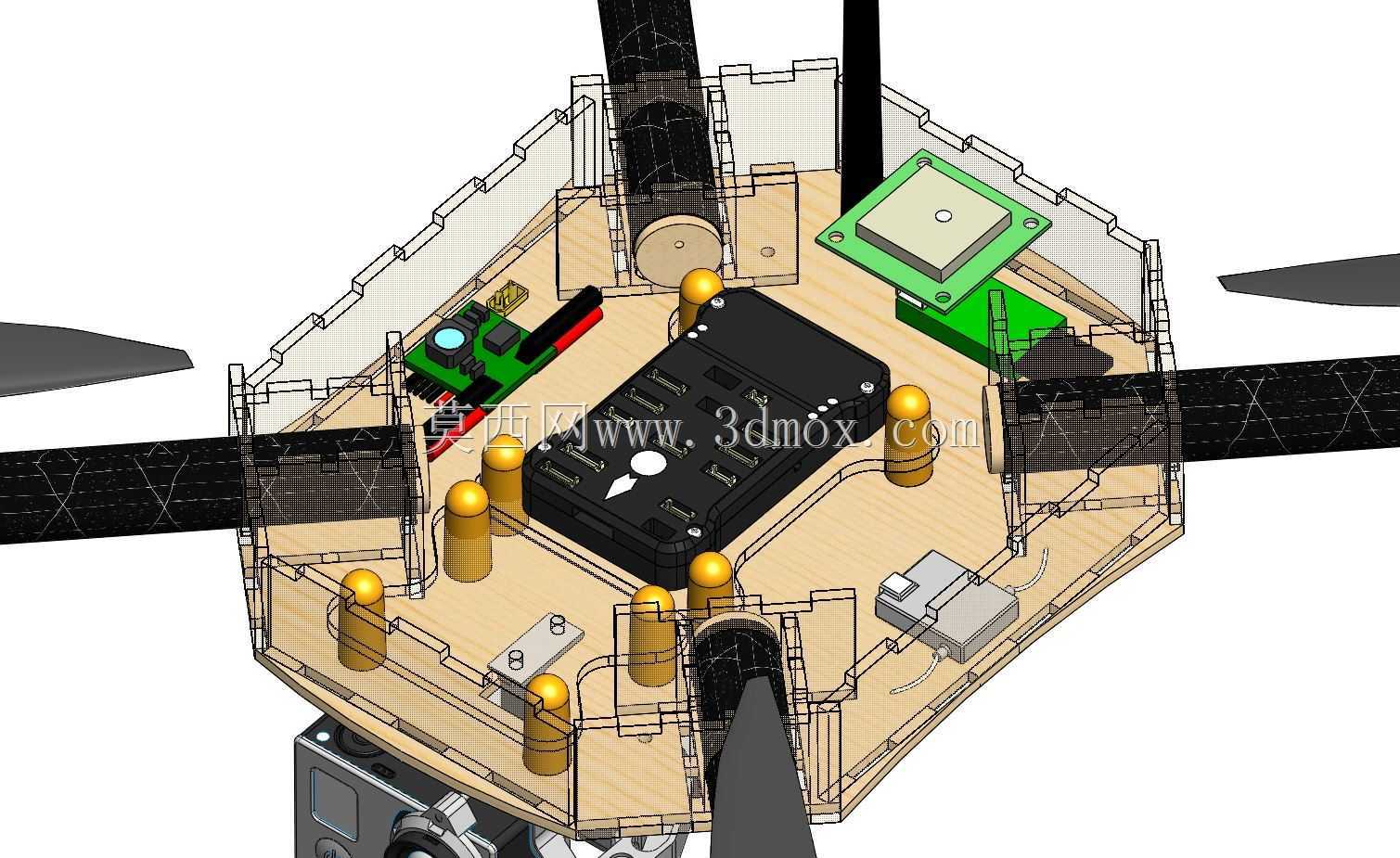

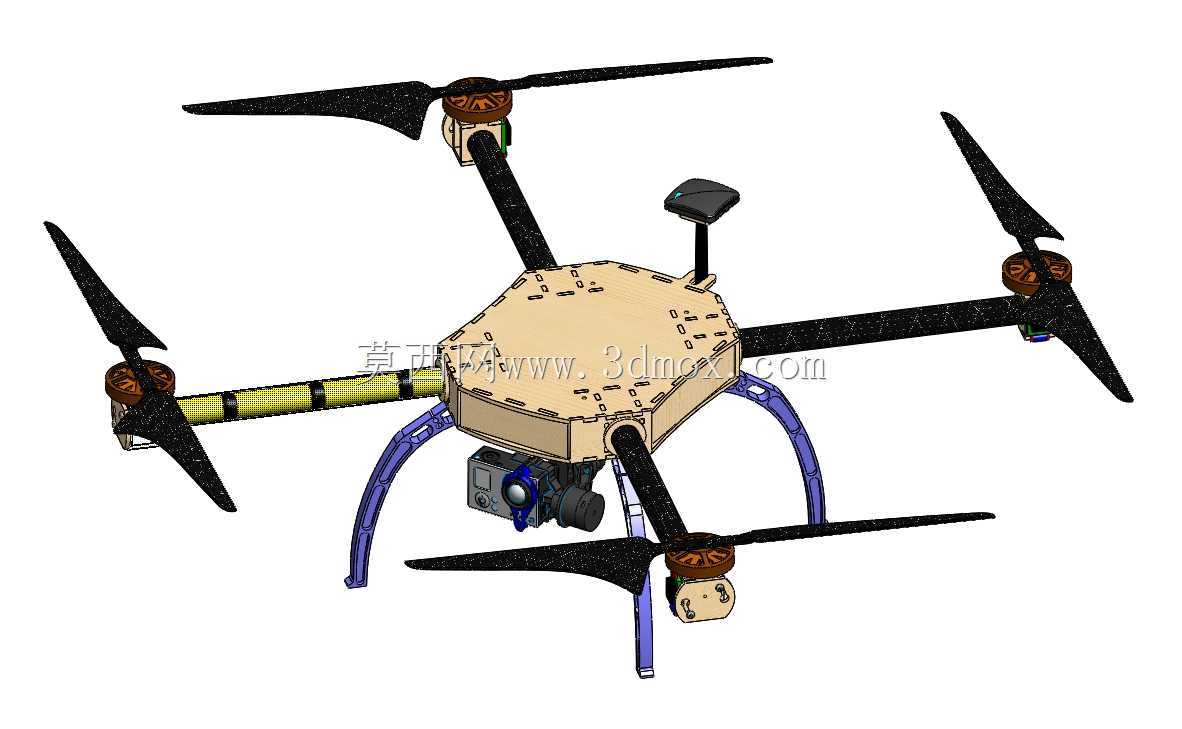

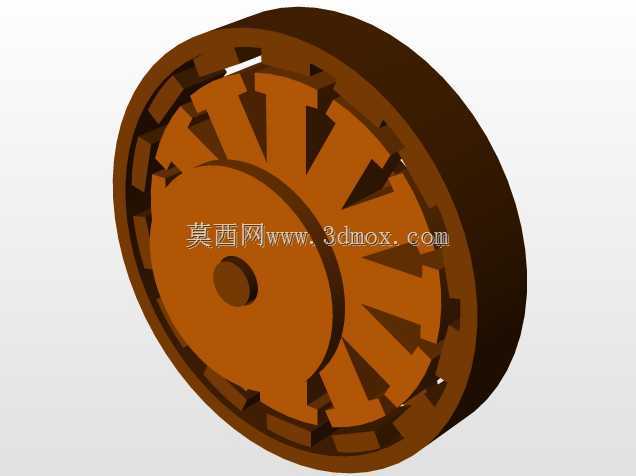

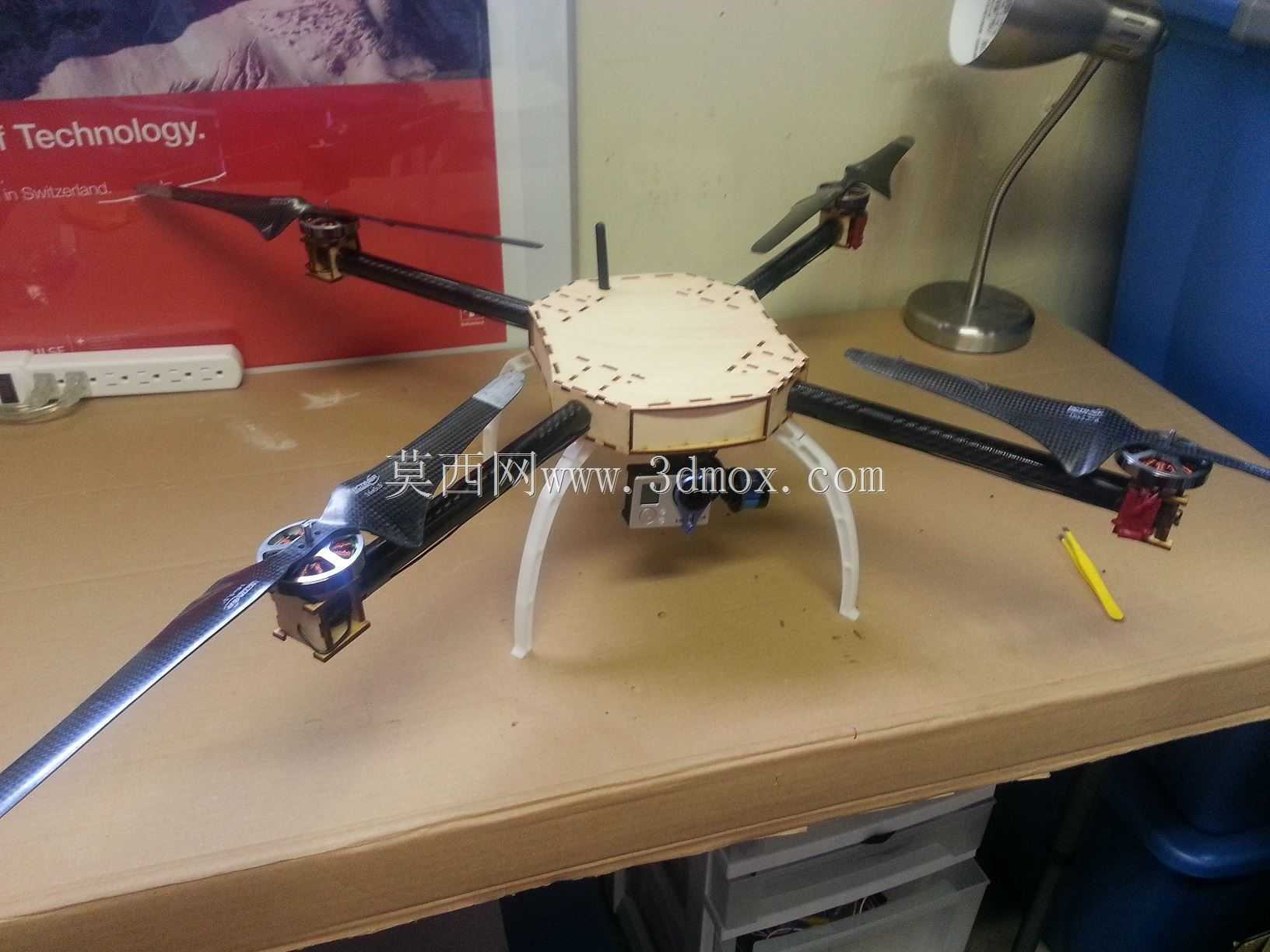

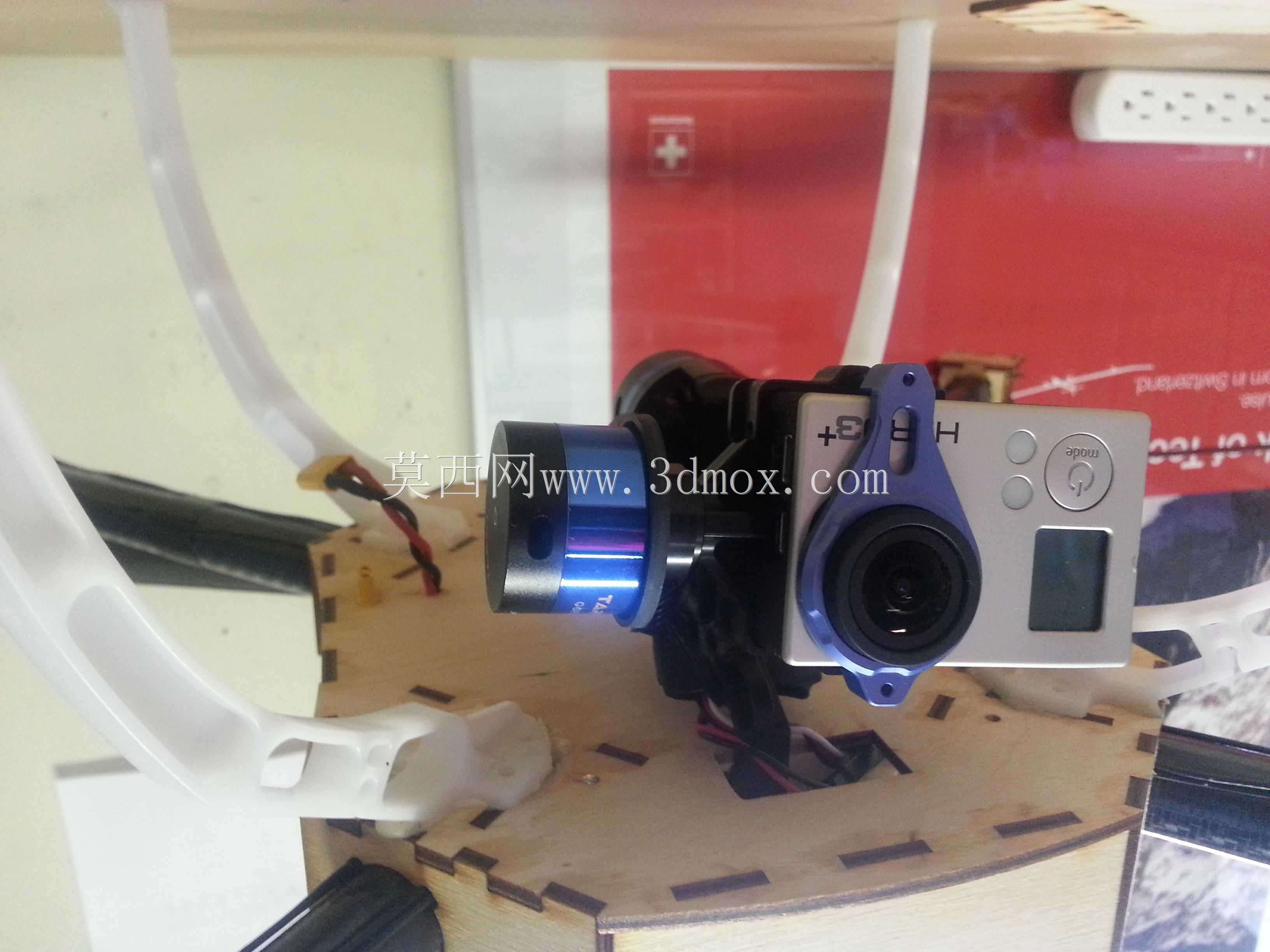

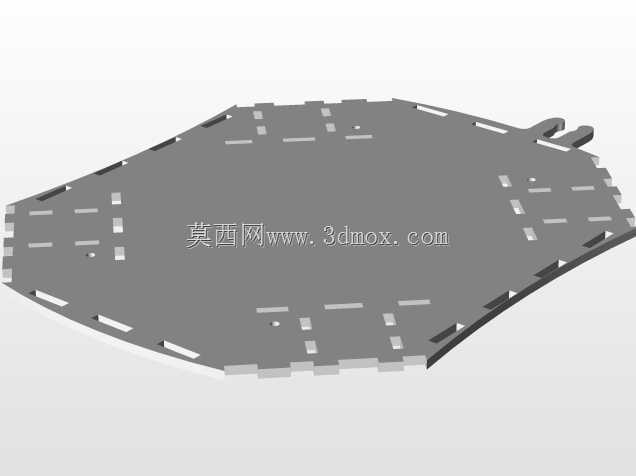

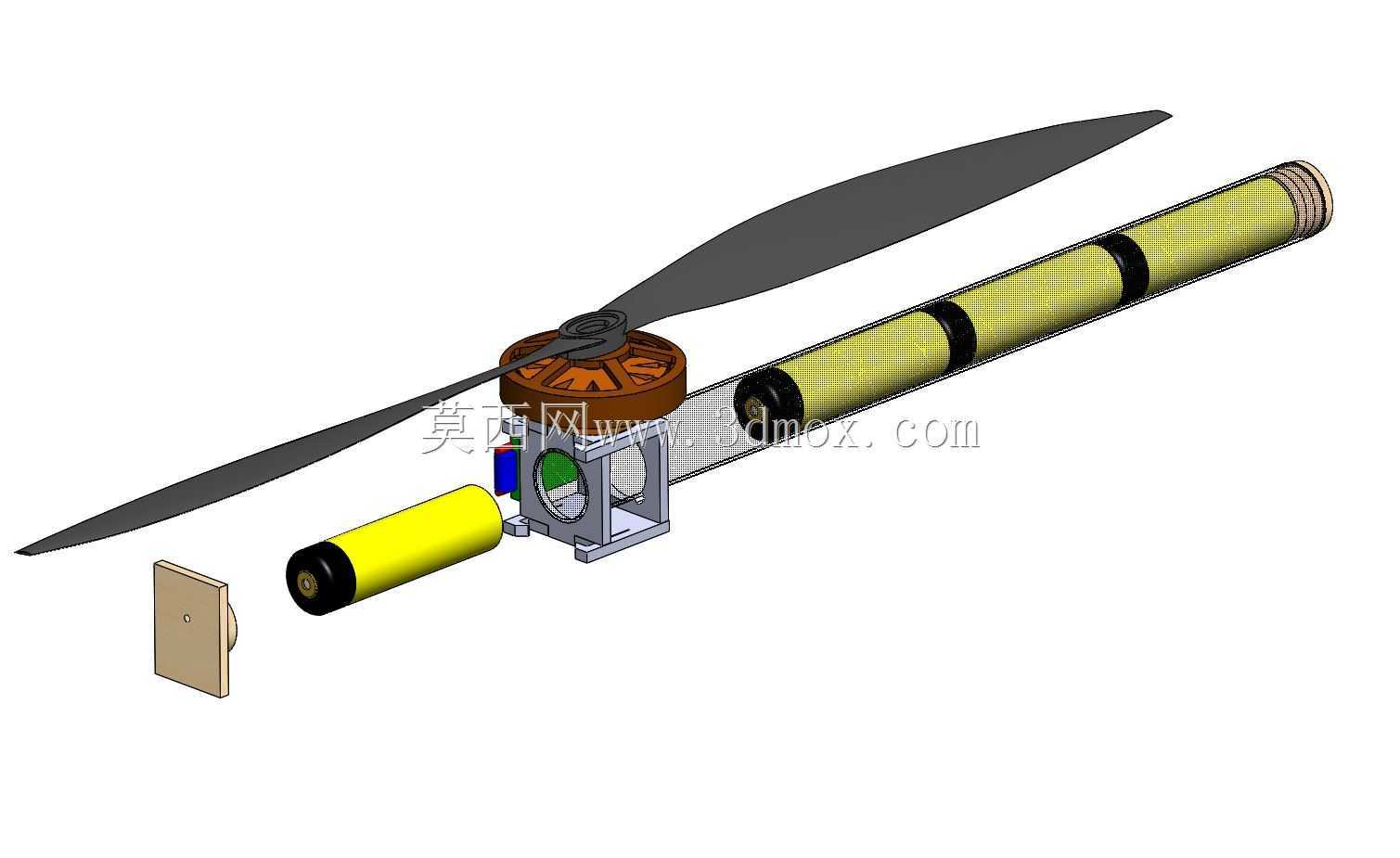

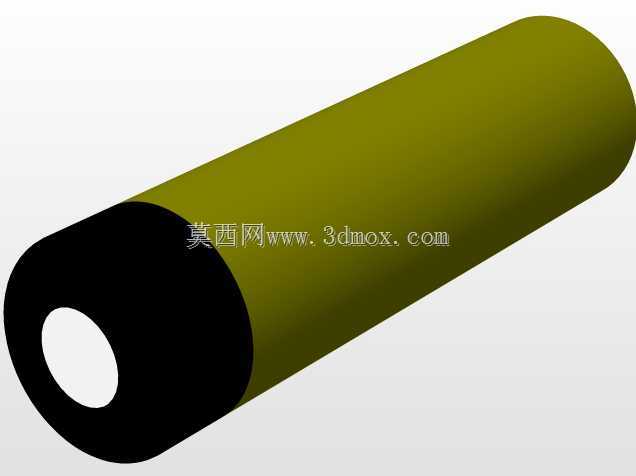

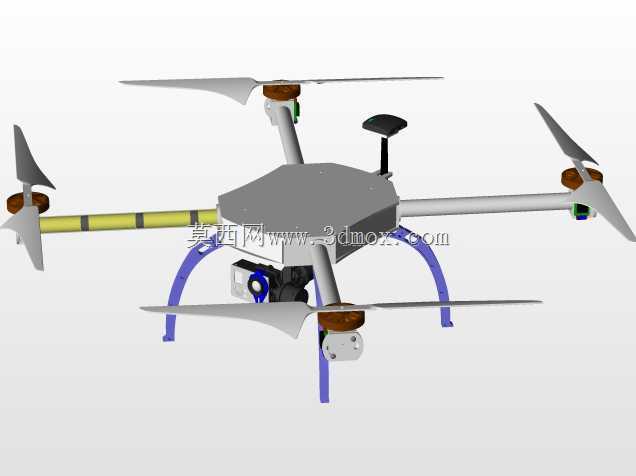

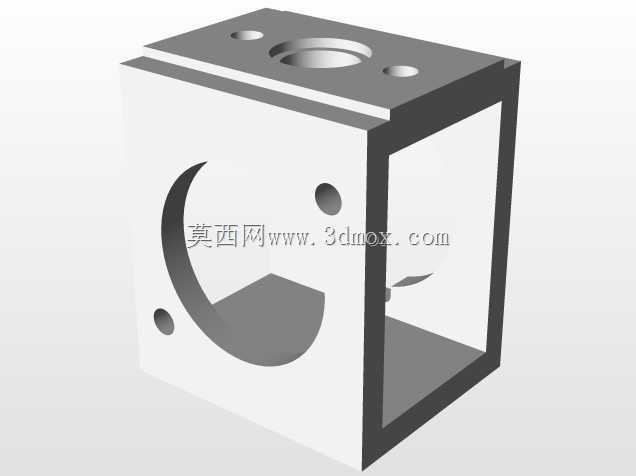

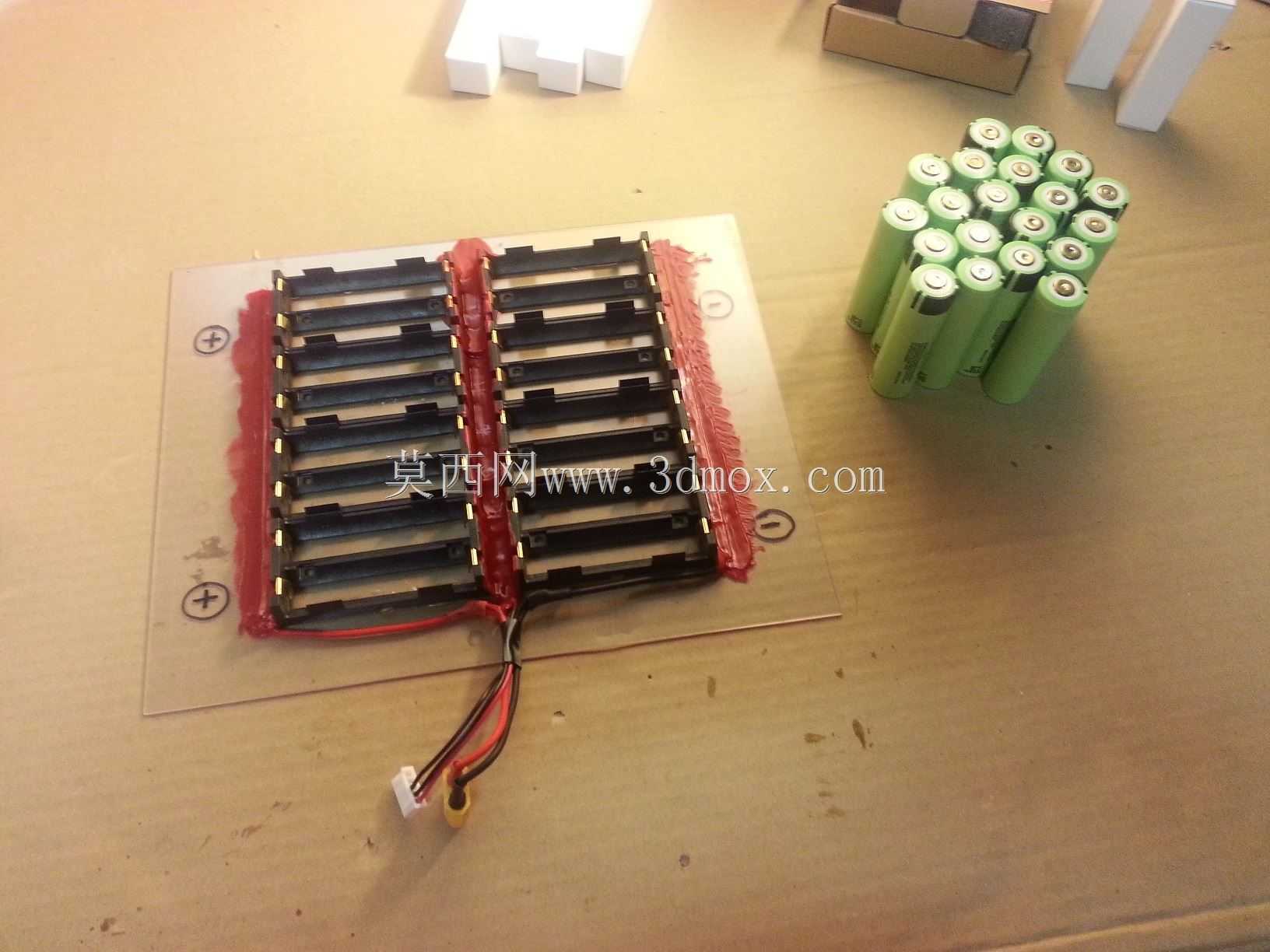

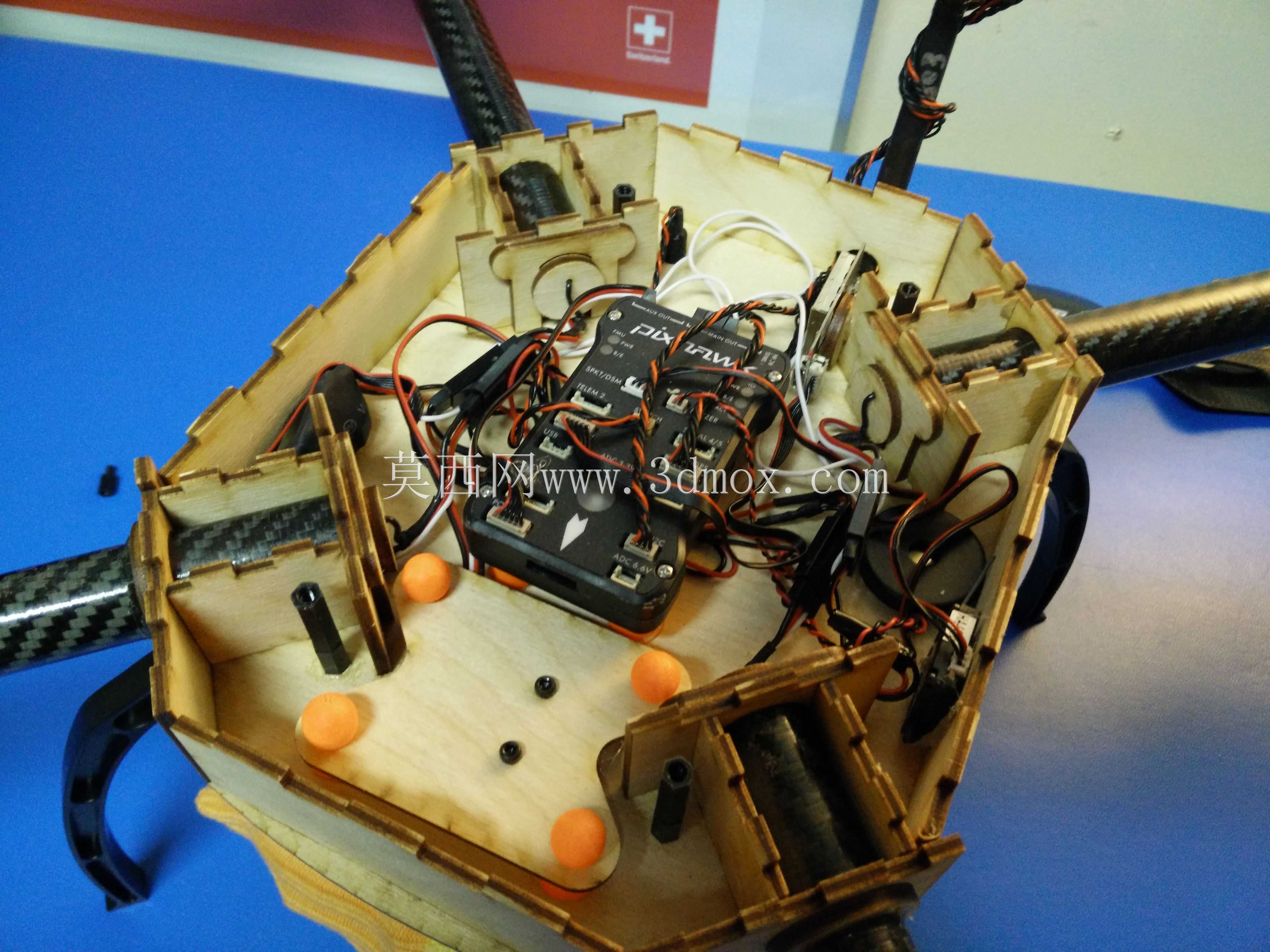

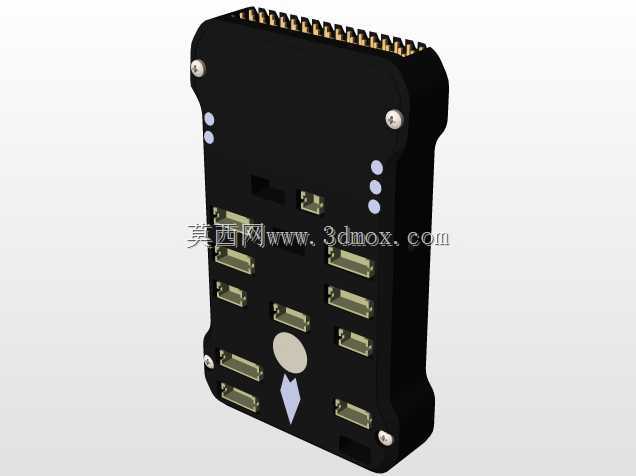

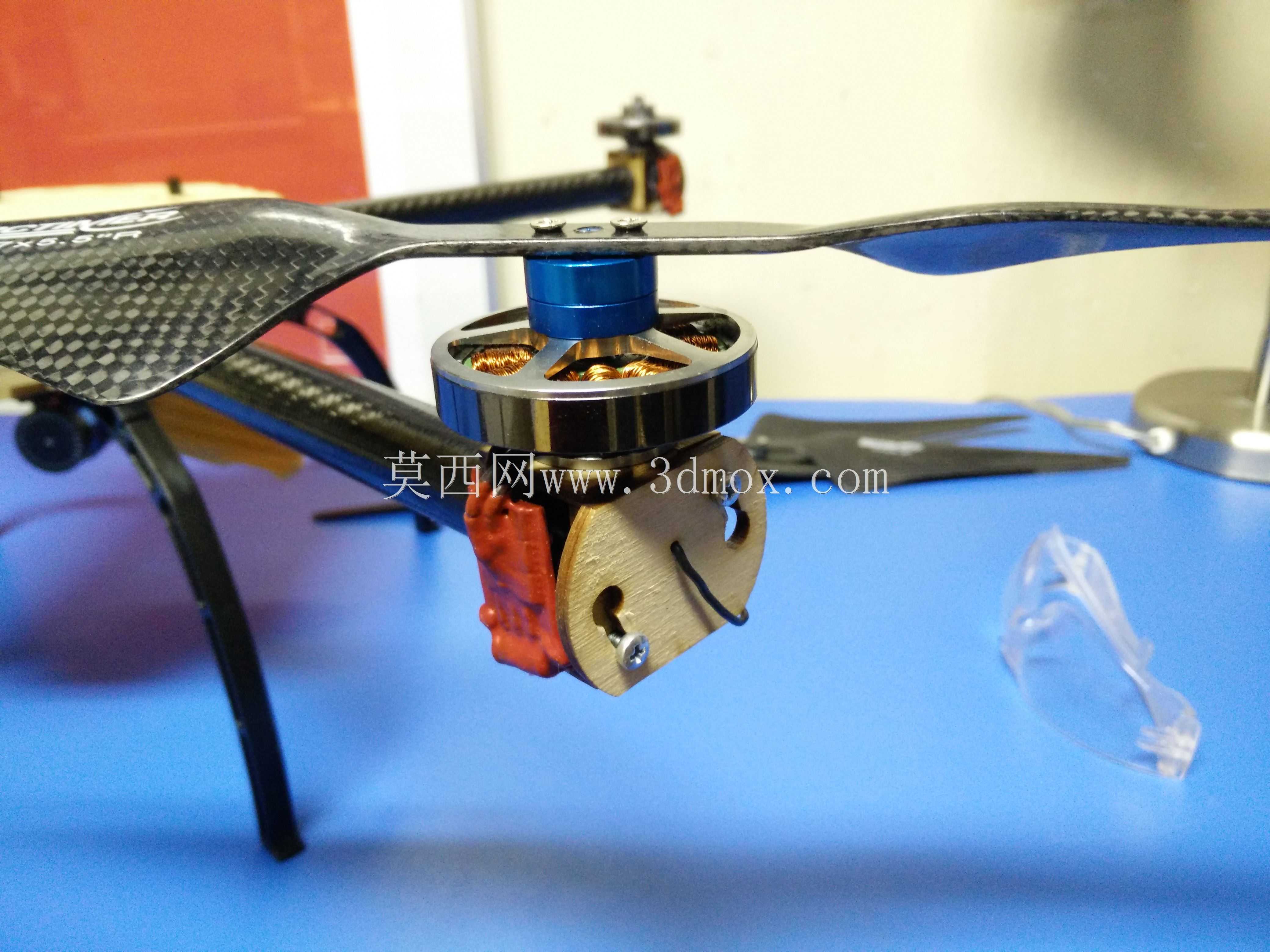

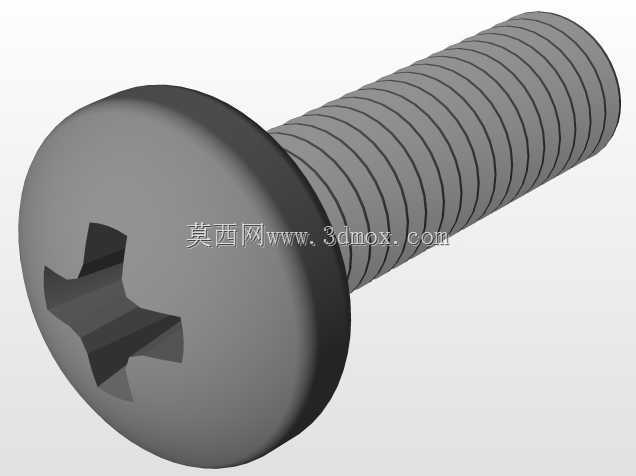

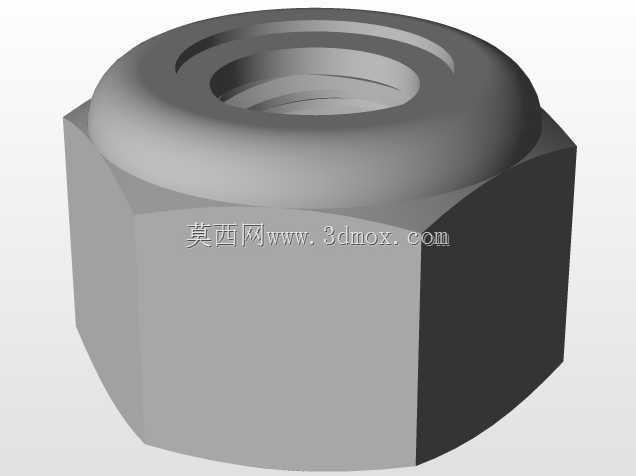

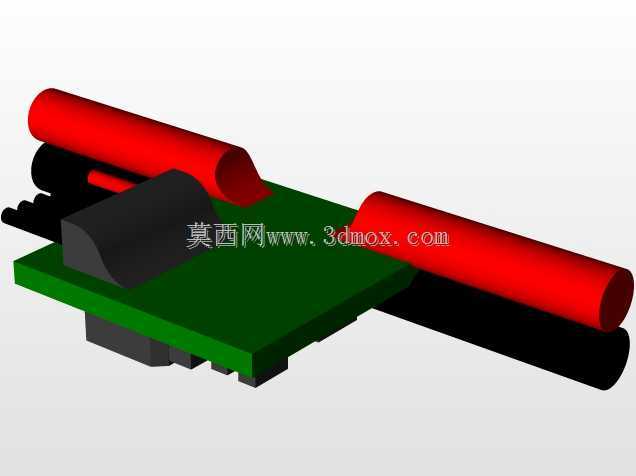

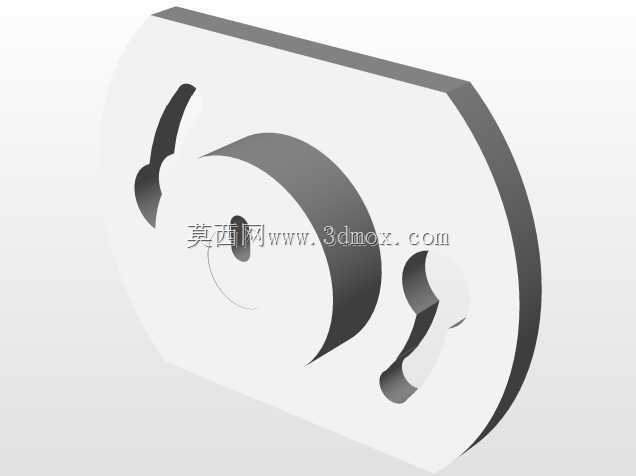

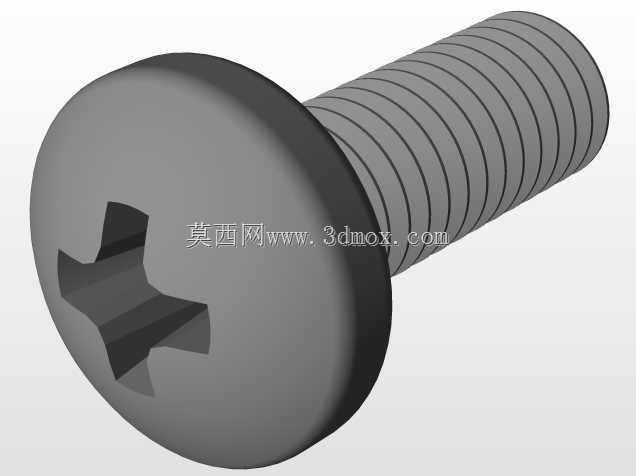

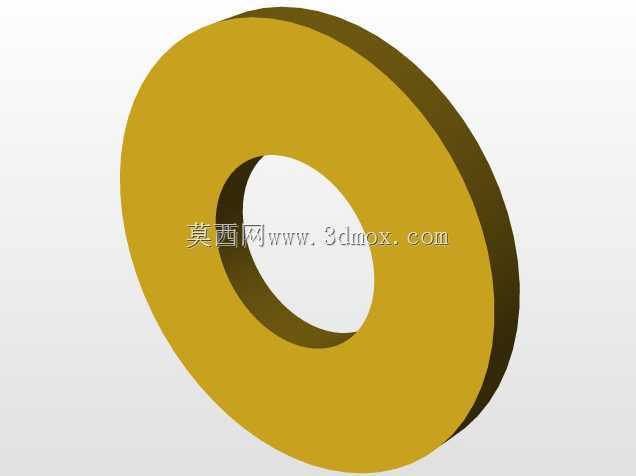

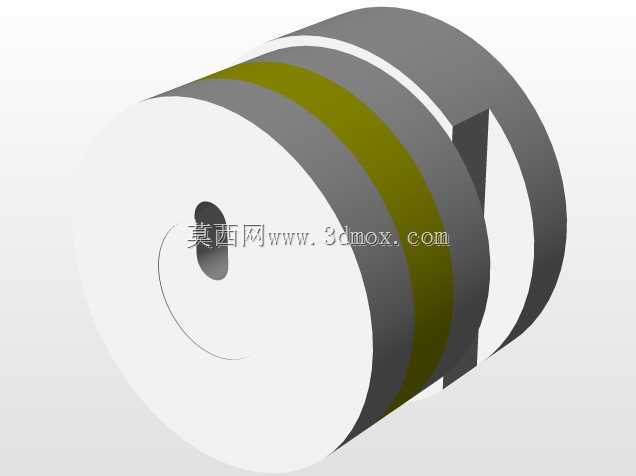

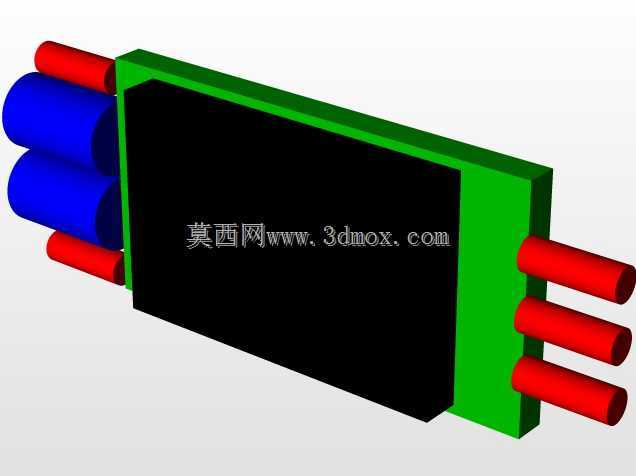

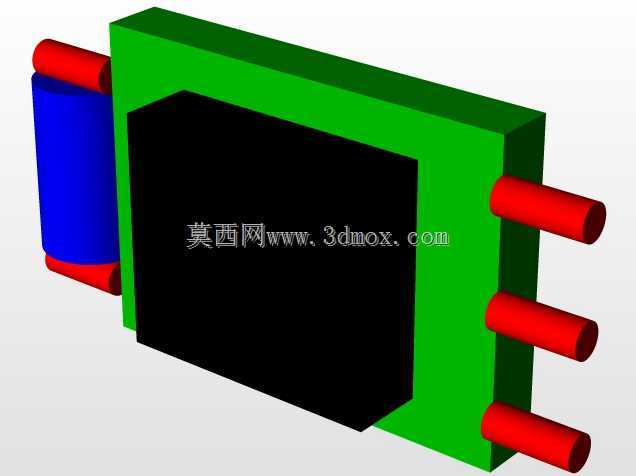

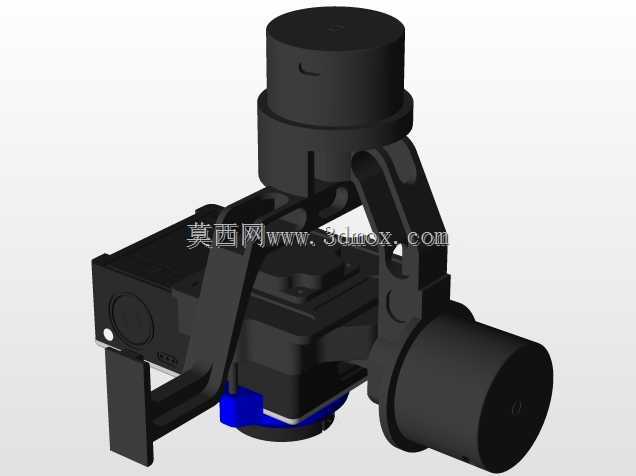

这款四旋翼无人飞行器的结构设计，首先围绕长航时作业的核心需求展开，机臂采用碳纤维复合管材搭配轻量化机加工中心板的组合，在保证结构抗扭刚度的前提下尽可能降低整机自重，中心板采用层叠式安装布局，上层预留飞控、GPS模块、数传天线的安装位，模块安装位置避开动力系统的电磁干扰区间，GPS天线座做了抬高设计，减少机身金属构件对卫星信号的遮挡。下层板预留了任务挂载接口，可适配可见光云台、测绘相机等不同作业载荷，挂载接口采用快拆式定位销结构，无需额外工具即可完成载荷更换，适配外场快速切换作业任务的需求。起落架采用弧形高韧性工程塑料注塑成型，支腿弧度经过受力校核，降落时可通过自身形变吸收冲击能量，避免硬着陆时的冲击力传递到中心板的飞控与载荷部件，起落架的离地高度经过测算，既保证挂载云台后镜头不会被起落架遮挡拍摄视角，又不会因为支腿过高抬高整机重心影响飞行稳定性。四个机臂的电机安装座做了倾角预调设计，抵消飞行时的反扭矩偏差，螺旋桨采用快拆式桨座设计，外场作业时可快速完成桨叶更换，机臂与中心板的连接采用锁紧式快拆结构，拆解后整机可收纳进小型防护箱，方便转场运输。从实际应用场景来看，这类结构的四旋翼飞行器可适配小范围航测、电力线路巡检、应急现场侦查、农林植保小样区作业等场景，机架的安装边界预留了充足的扩展空间，可根据不同作业需求加装避障模块、喊话器、抛投装置等附加组件，中心板的走线槽做了内嵌式设计，所有供电与信号线路都可藏入板层间隙，避免飞行时线路外露被桨叶扫到，也能降低飞行过程中的风阻。动力系统的安装位适配多规格无刷电机，可根据任务载荷重量搭配不同尺寸的螺旋桨与电池规格，在轻载荷航拍场景下搭配大容量动力电池可实现较长的留空时间，满足长航时作业的需求。整机的重心设计落在中心板几何中心的正下方，挂载不同载荷时可通过调整电池安装位置配平重心，减少飞控的动力补偿消耗，进一步提升续航表现。
