电火花加工用EROWA快换卡盘结构

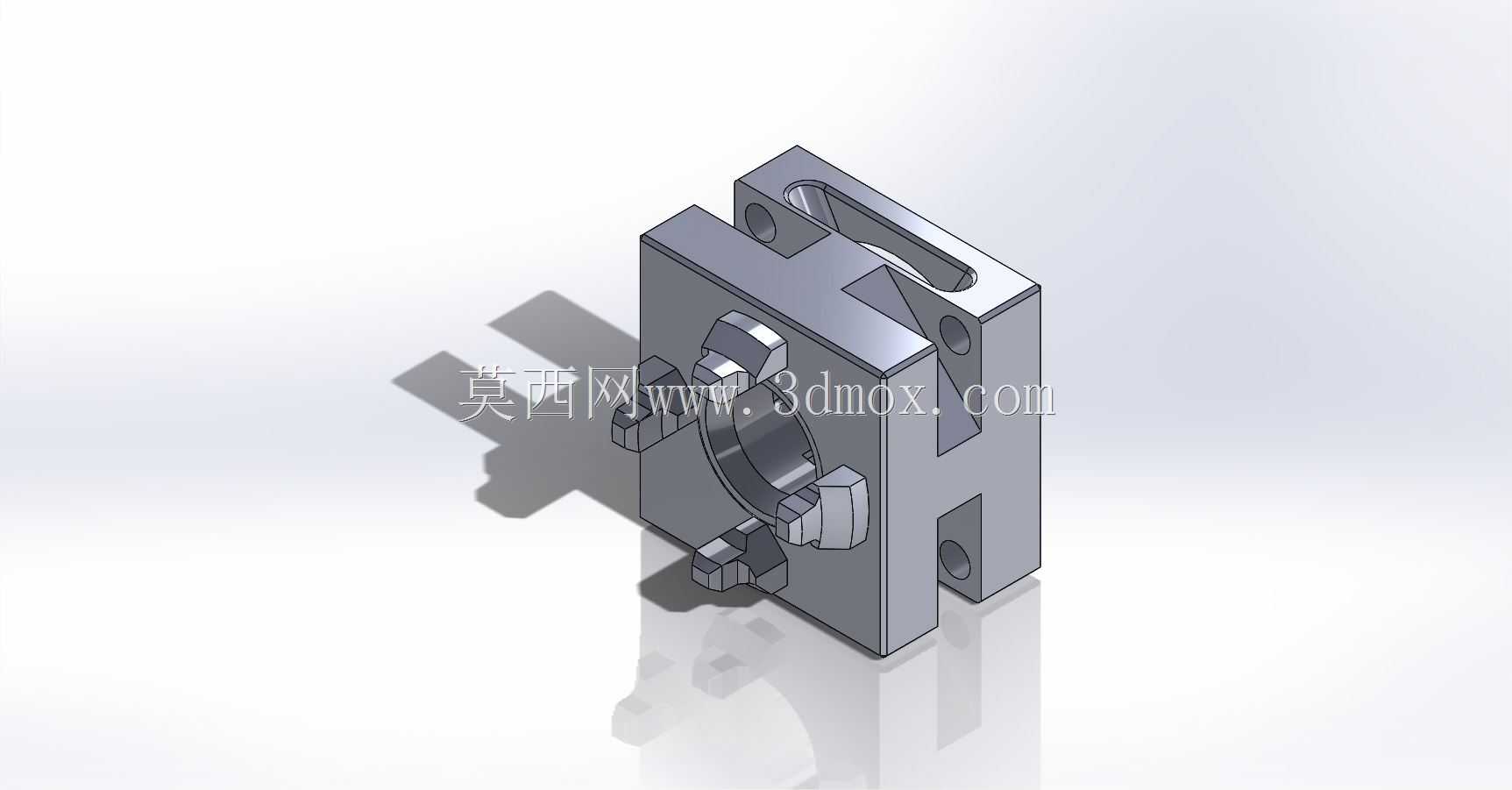

在精密模具加工与小批量精密零件生产场景中，电极与工件的重复装夹定位精度直接决定了最终加工的形位公差表现，这类快换卡盘正是为解决多次装夹找正耗时、重复定位误差超差的痛点设计的，适配电火花加工与常规机械加工工序间的工件快速流转需求。从实际使用场景来看，这类卡盘常安装在电火花机床工作台、加工中心工作台或者专用工装基座上，配合对应的EROWA标准夹头使用，可实现电极、待加工工件在不同工序设备间的快速切换，无需每次重新打表找正，能将单批次零件的装夹辅助时间压缩七成以上，尤其适合多电极加工的模具型腔电火花工序，以及多工序流转的精密小件加工场景。

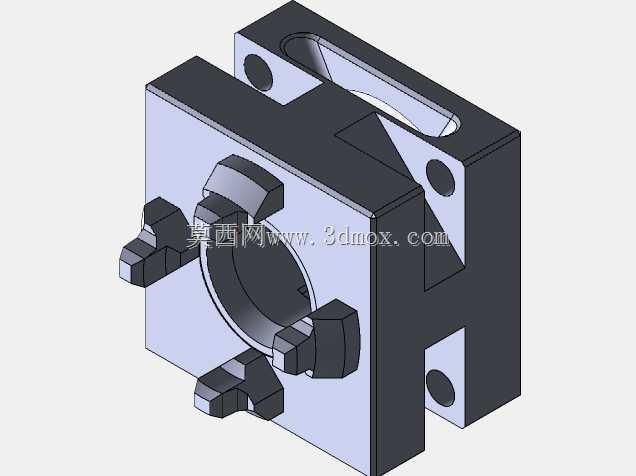

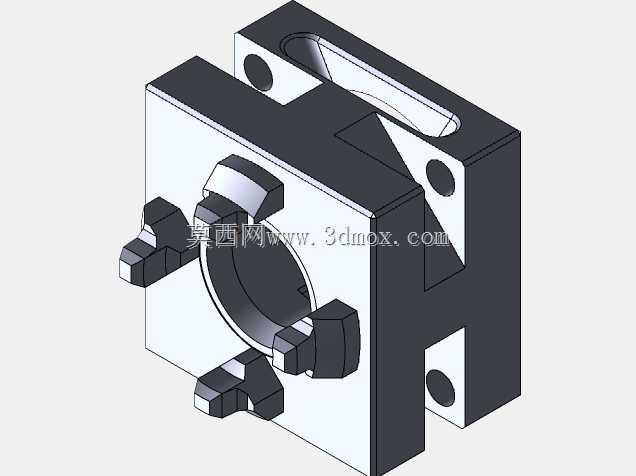

从功能特性上看，该卡盘采用刚性定位结构，核心定位面经过精密磨削处理，重复定位精度可以控制在微米级，能够满足精密电火花加工的定位要求；卡盘本体采用高强度合金钢材制作，整体经过淬硬处理，表面硬度满足长期装夹使用的耐磨需求，同时具备足够的刚性抵抗加工过程中的切削力与放电冲击力，避免装夹变形带来的加工误差。卡盘上设置的锁紧机构操作便捷，可通过配套的锁紧件快速实现夹头的夹紧与松开，锁紧状态下具备足够的夹紧力，能够防止加工过程中工件移位，同时锁紧结构具备自锁特性，避免加工过程中意外松脱。

设计思路上，该卡盘完全遵循EROWA快换系统的接口标准，定位基准与锁紧点位完全匹配同规格的标准夹头，保证互换性；本体结构采用一体化加工设计，减少装配环节带来的累积误差，各个安装面与定位面的形位公差经过严格管控，保证安装到设备工作台后，定位基准与设备坐标系的平行度、垂直度满足精密加工要求。本体上开设的多个安装孔位，适配不同规格的工作台T型槽间距，既可以通过压板压紧安装，也可以通过螺栓直接锁附在专用基座上，安装方式灵活；侧面预留的定位槽可用于安装行程开关或者定位挡块，适配自动化加工场景的工件到位检测需求。

从安装边界来看，该卡盘整体为方正块状结构，安装时需要保证底部安装面与工作台面完全贴合，无杂物垫起，避免安装后卡盘倾斜影响定位精度；安装孔位的分布间距适配常规机床工作台的T型槽规格，安装后卡盘的中心高度需匹配对应设备的主轴行程范围，保证加工行程足够覆盖工件的加工深度。卡盘的锁紧操作空间预留充足，无论是手动锁紧还是配合自动化机械手自动锁紧，都不会出现操作干涉；卡盘四周的排屑空间设计合理，电火花加工产生的蚀除物、机械加工产生的切屑不会堆积在定位槽内，避免切屑垫起定位面影响定位精度，日常维护时只需用压缩空气即可清理干净定位区域的杂物，无需复杂的拆解维护。

实际使用过程中，这类快换卡盘可以配合不同规格的电极夹头、工件夹头使用，实现不同尺寸电极、不同形状工件的快速装夹，在多工序流转时，只需将夹头连同工件一起从一台设备的卡盘上取下，安装到另一台设备的同规格卡盘上即可，无需重新找正工件坐标系，大幅缩短工序间的辅助时间，同时避免多次找正带来的人为误差，尤其在精密模具加工车间，这类快换夹具已经成为电火花工序的标准配置，能够有效提升设备的实际加工利用率，降低操作人员的劳动强度。卡盘本体的结构设计充分考虑了加工工艺性，各个加工面都具备良好的刀具可达性，没有难以加工的清角区域，加工时可以通过三轴加工中心完成大部分工序，关键定位面通过平面磨床精密磨削即可达到精度要求，制造成本可控，同时具备足够的使用寿命，正常使用维护下可以保持长期的精度稳定性，不会因为频繁装夹出现定位面快速磨损的问题。
