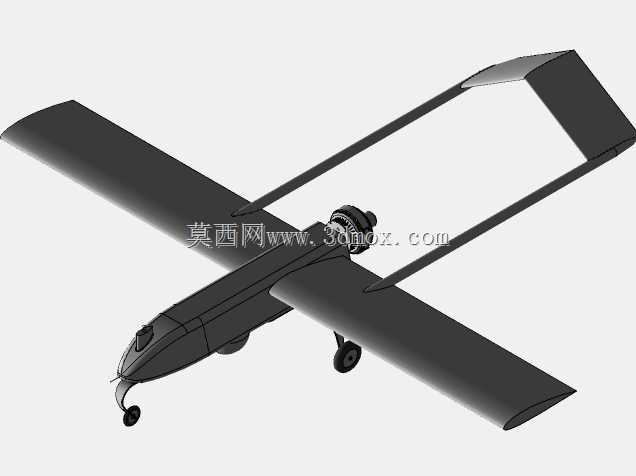

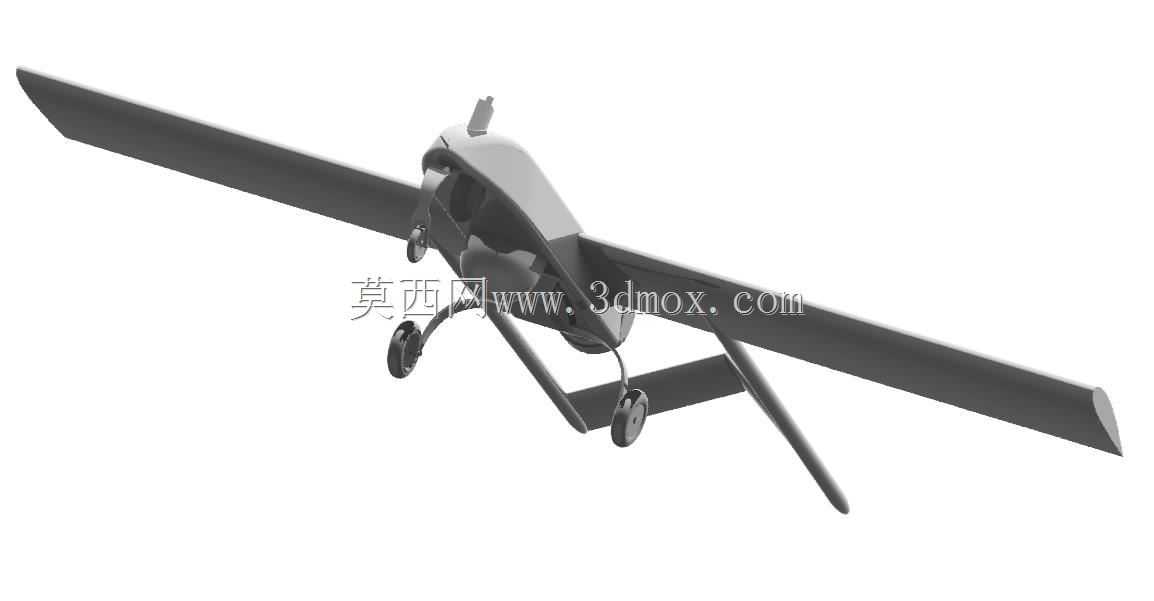

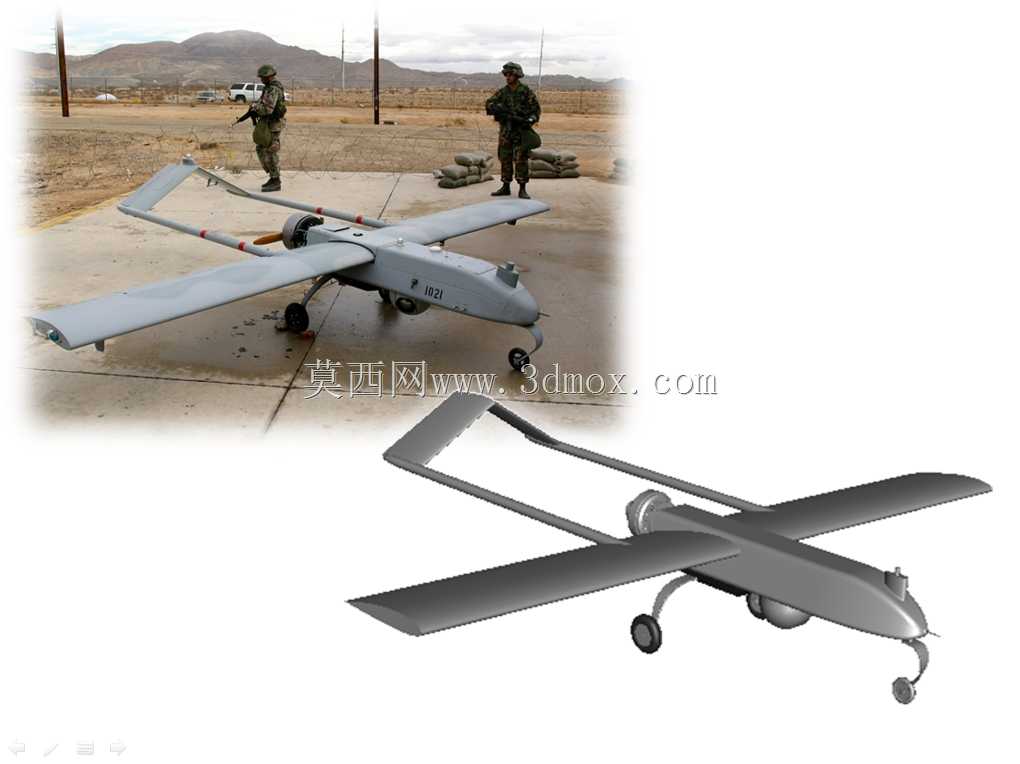

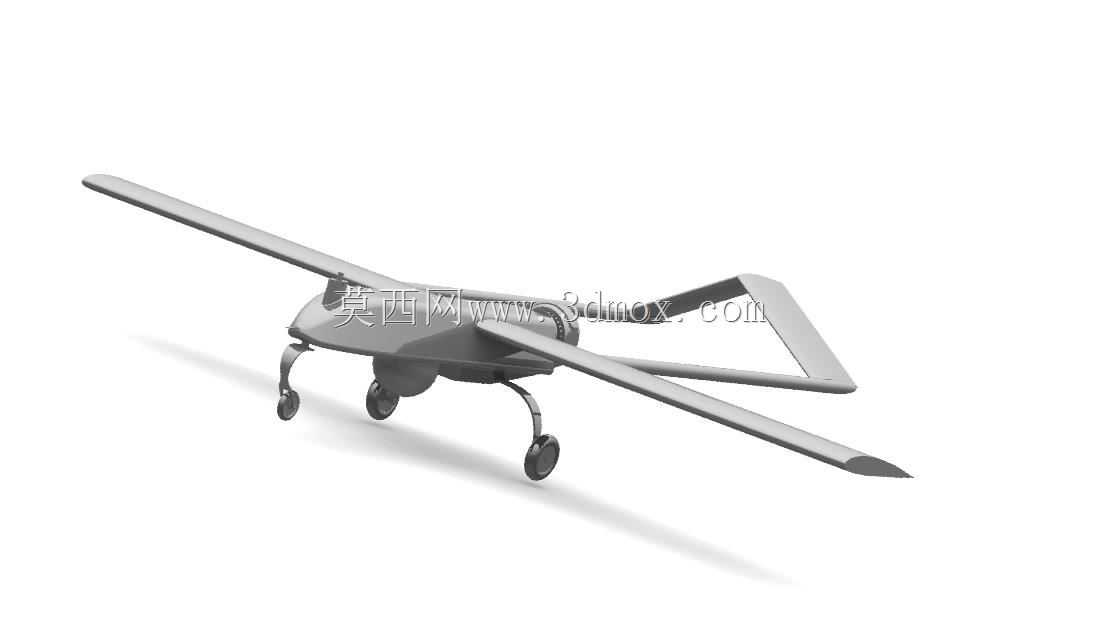

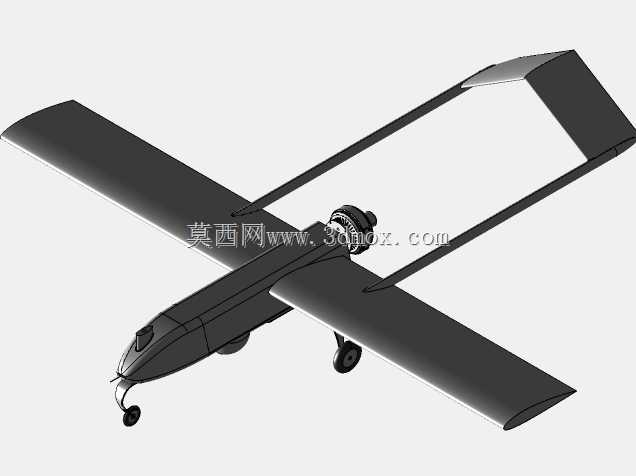

AAI影子200RQ-7固定翼无人机结构设计

这款固定翼无人机的结构设计，紧密贴合前线战术侦察、战场态势感知的核心应用场景，主要配属基层战术单位执行短程空域的侦察监视、目标校射、毁伤评估任务，无需依赖大型机场跑道即可完成起降作业，适配复杂野外地形下的快速部署需求。整机采用高置上单翼搭配倒V型尾翼的尾撑式布局，这种布局设计能够在有限的机身尺寸下最大化机翼有效升力面积，同时让尾翼部件远离机身前部搭载的侦察载荷舱段，避免动力系统、机身结构对载荷观测视野造成遮挡，保障光电侦察设备的全向观测范围。机身主体采用流线型纺锤体设计，前部预留标准化载荷安装舱位，可根据任务需求快速更换可见光摄像、红外热成像等不同类型的侦察模块，中部为动力系统与航电设备的集成安装舱，所有机载设备均设置独立的减震安装基座，降低飞行过程中发动机振动对精密航电、侦察设备的运行干扰。起落架采用后三点式轮式起落架结构，前起落架设置于机头下方，两个主起落架通过减震支杆固定在机身中部两侧，起落架支杆设计有合理的形变缓冲行程，能够在粗糙野外场地起降时吸收地面冲击载荷，避免刚性冲击传递至机身损伤内部设备，同时起落架的整体外轮廓完全处于机身投影范围之内，不会对机翼下洗气流造成额外干扰，保障低空低速飞行状态下的气动稳定性。机翼采用大展弦比平直翼设计，翼型选择低雷诺数下升阻比表现优异的低速翼型，能够在较低的飞行速度下维持足够升力，降低整机巡航阶段的动力消耗，延长单次任务的滞空时长，机翼与机身采用快拆式连接结构，无需复杂工具即可完成机翼与机身的拆分与组装，大幅缩短前线部署时的整备时间，拆分后的各部件尺寸紧凑，可装入标准运输包装箱内，满足轻型车辆携行、单兵短途转运的使用需求。尾翼部分通过两根平行尾撑杆与机翼后段结构相连，这种设计既缩短了尾翼操纵力臂的结构重量，又能让尾翼处于机翼气流的平稳区域内，提升飞行过程中俯仰、航向操纵的响应精度，避免低空紊流对飞行姿态造成过大扰动。整机的结构重量分配经过反复优化，整机重心严格控制在机翼气动焦点的合理范围内，保障不同载荷配置下的飞行静稳定性，无需额外调整配重即可适配多类任务载荷的安装使用，所有外露结构件均做圆角过渡处理，既降低飞行过程中的气动阻力，也能避免地勤人员作业时被尖锐结构划伤。
